760 mm 3m/min 6x2000 macchina per taglio di bobine

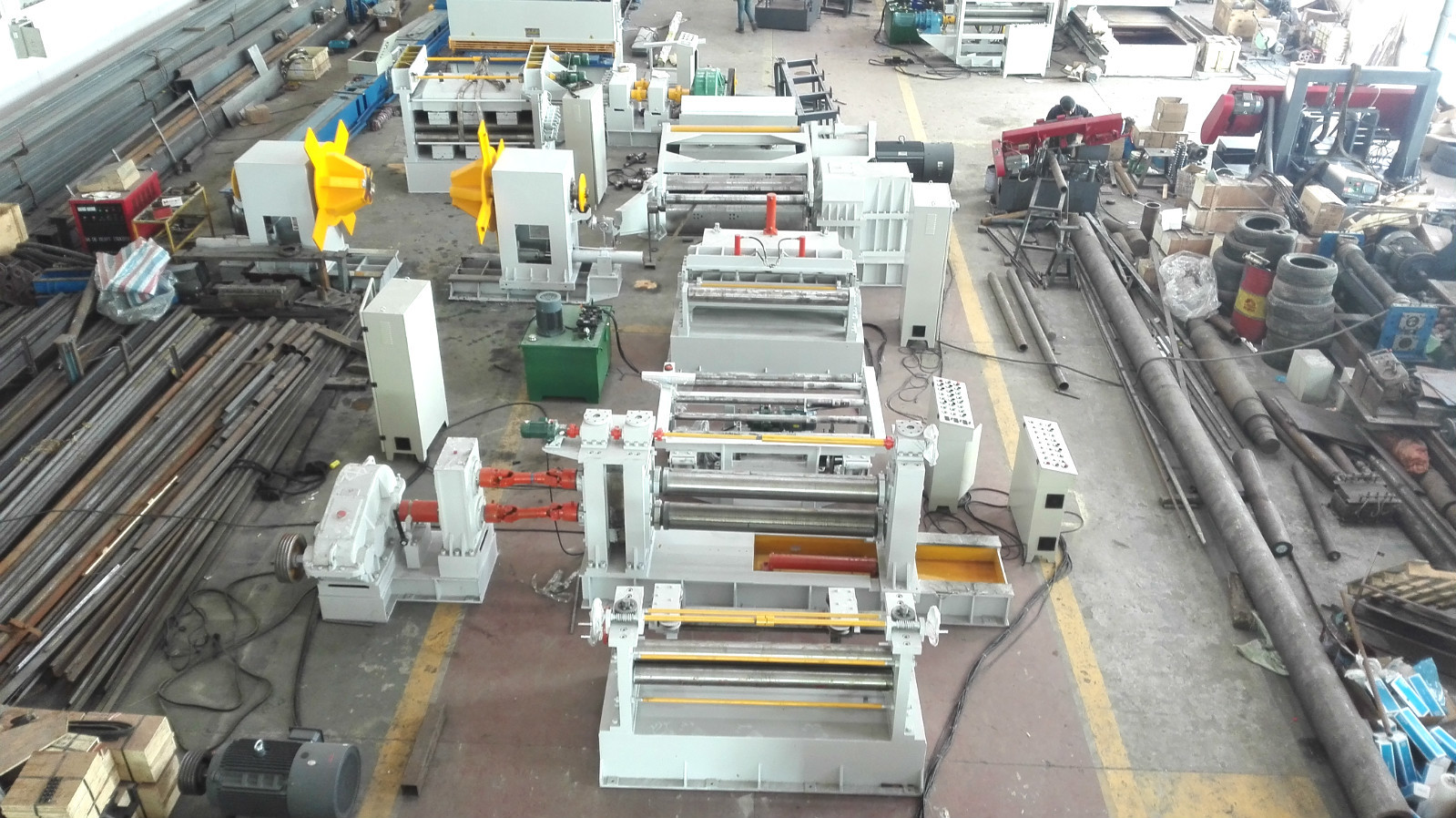

6x2000 508 mm-760 mm Linea di taglio di bobine in acciaio

Descrizione:La produzione in serie è utilizzata per ladischi metallici,taglio- eavvolgimentoPer la lavorazione dell'acciaio al carbonio laminato a freddo e laminato a caldo, dell'acciaio al silicio, della lamiera, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiera di stagno, della lamiacciaio inossidabile e la superficie di tutti i tipi di piastre metalliche dopo il rivestimento. Il controllo PLC della linea di taglio, interfaccia uomo-macchina, secondo un elevato grado di automazione, funzionamento semplice e affidabile.

Dettagli di tutti i dispositivi:

1. Dolly idraulica di carico a bobina

Questo dolly può trasportare una bobina di acciaio e farlo muoversi su e giù.Quattro ruote guida rotaia camminando, su e giù è finito da cilindro idraulico,il funzionamento del carrello è completato da un riduttore del motore e della scatola di cambio.

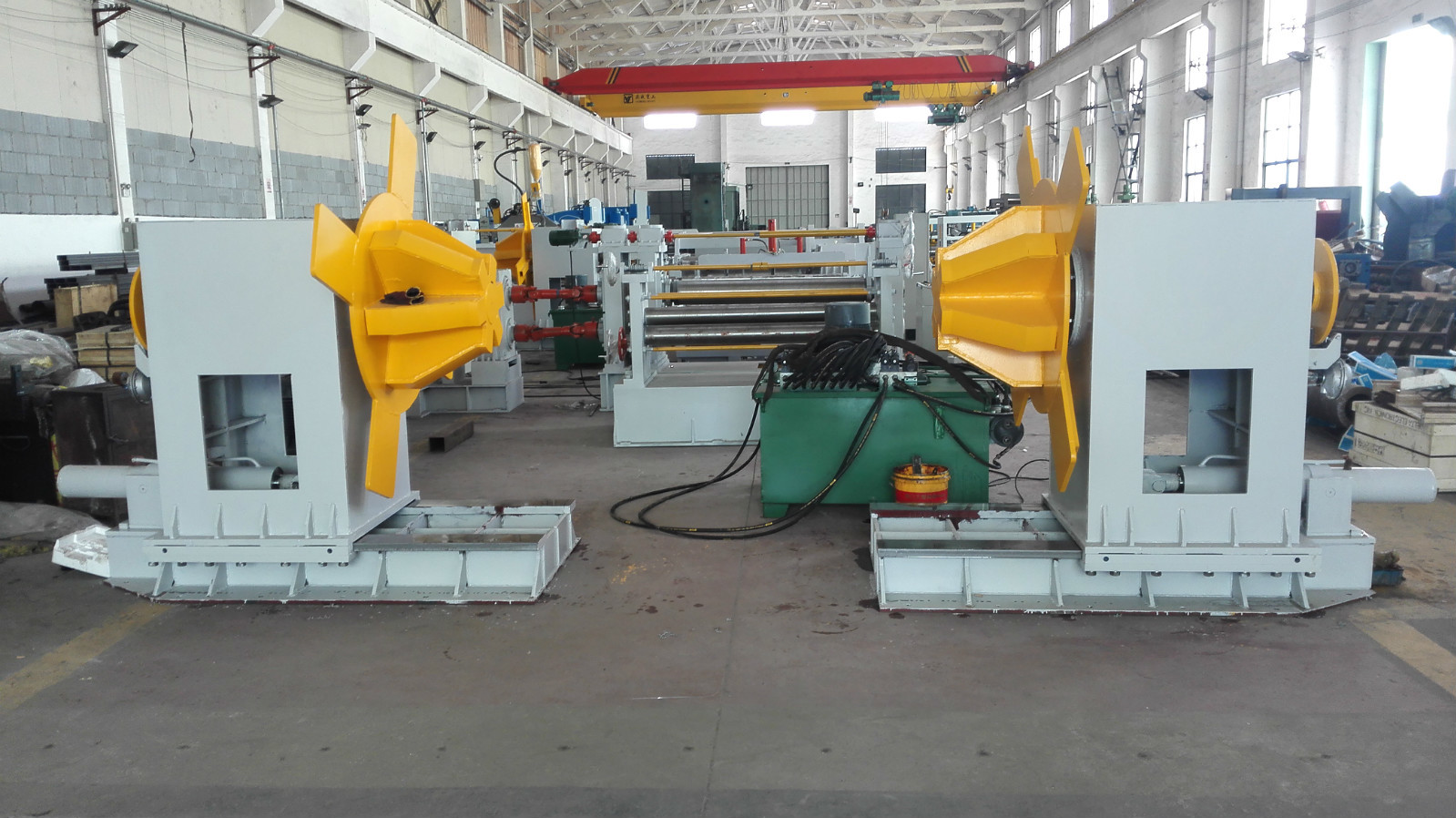

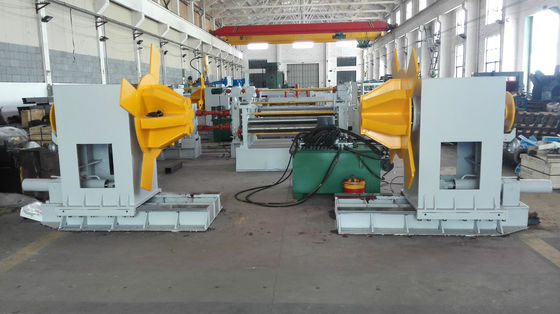

2. Decoiler idraulico

Tipo ombrello a doppia testa, compresi:unità sinistra e destra,

Apertura e chiusura: idraulica

È costituito da una base a guida, un supporto, un meccanismo di arresto, un albero di decollo e una doppia testa di tipo ombrello.

Il decollatore può muoversi da sinistra a destra e centralizzarsi contemporaneamente.

3.Tipolo leggero Guida idraulica della pressa, testa della pala, apritore, meccanismo di pizzico:

Esso era composto da una base a telaio, un braccio idraulico a guida della stampa, un meccanismo idraulico a testa di pala, un meccanismo idraulico di apertura, un meccanismo idraulico di pizzico ecc.

3.1 Meccanismo idraulico di guida della pressa: è costituito da braccio idraulico di guida della pressa, ruota in acciaio di guida della pressa, ruota dentata e meccanismo di trasmissione a catena, dotato di 5.5 kW motore cicloide a rotaia a spillo riducente velocità ecc.

3.2 Meccanismo idraulico con testa di pala: è costituito da un guscio con testa di pala, una testa di pala idraulica, un meccanismo idraulico di sollevamento e di bilanciamento con testa di pala, ecc.

3.3 Meccanismo di apertura idraulica: è costituito da pilastro di guida e manica di guida, meccanismo di apertura idraulica di pressione e sollevamento, ecc.

3.4 Meccanismo idraulico di pizzico: è costituito da bracket, base di blocco scorrevole, 2 rotoli di pizzico, meccanismo idraulico di sollevamento e pressione del rotolato superiore, parti di alimentazione, cambio, ecc.

4- Tavolo di lavoro a tensione, lunghezza: 3 m

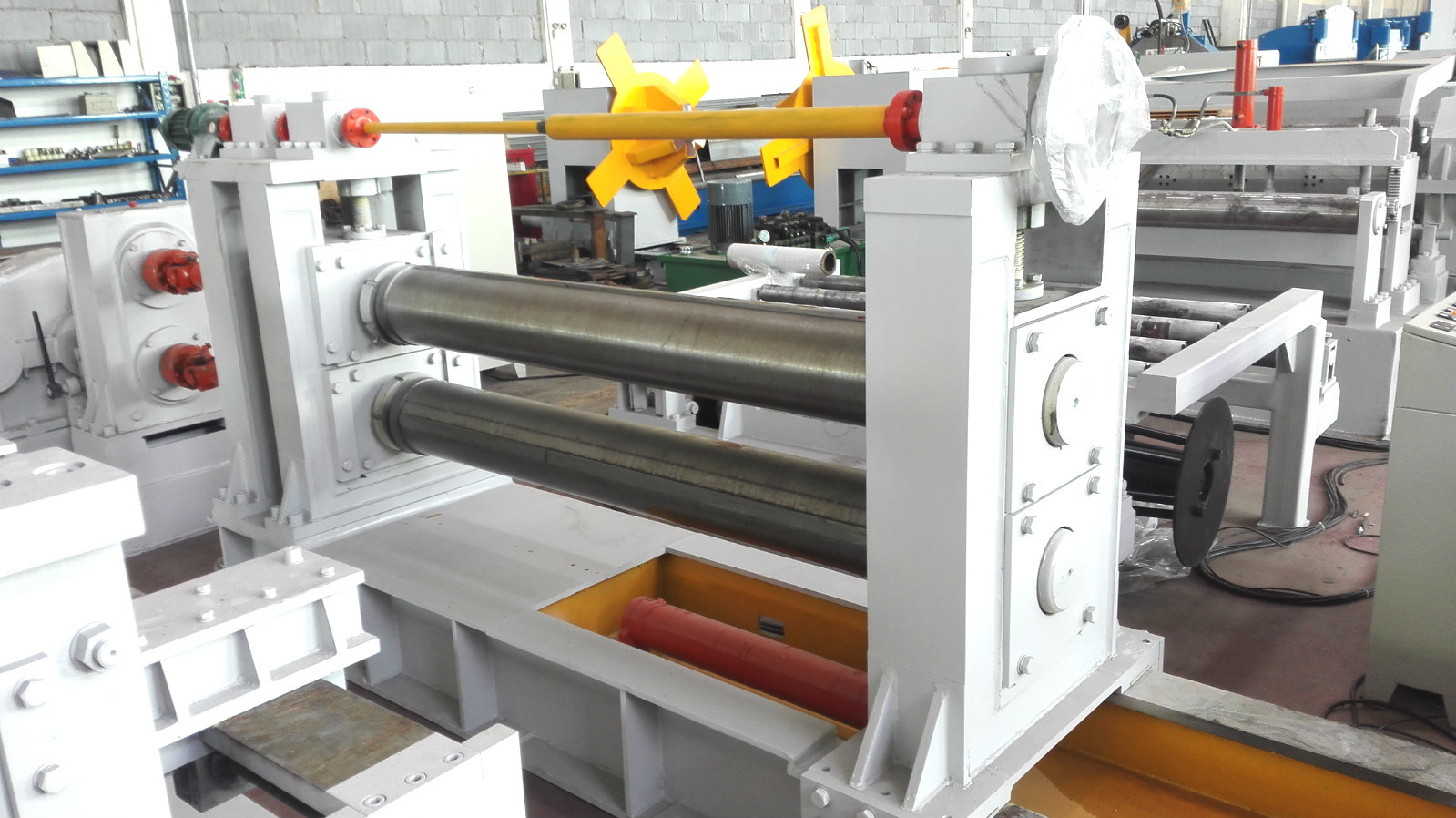

5. Unità di livellamento grezzo

6. Dispositivo di guida prima del taglio

Il dispositivo di guida è costituito da bracciale di lavoro, rotaia guida, meccanismo di regolazione e centralizzazione del mandrello a vite, stadio base di guida attiva, meccanismo a rulli verticali.

Tutto il dispositivo prima dell'unità di taglio.

7Unita' di taglio:

È costituito da una parte centrale e una parte di alimentazione.

Parte di alimentazione: è costituita da una base di alimentazione, un deceleratore, un motore regolabile alla velocità CA, una cassa di distribuzione degli ingranaggi, un accoppiamento, una frizione, pezzi di collegamento, una trasmissione trasversale universale, ecc.

Parte del mainframe:Si compone di un palco di base, di un supporto fisso, di un grande blocco scorrevole dell'albero della lama, dell'albero della lama in due pezzi, di un supporto attivo, di un blocco scorrevole dell'albero dell'utensile,Meccanismo di regolazione per l'ingresso e l'uscita idraulici con supporto attivo, sollevamento elettrico dell'albero superiore degli utensili e regolazione meccanica a pressione, ecc.

8. Meccanismo di riavvolgimento dello scarto:

È costituito da bracket, albero di riavvolgimento, base del cuscinetto, 2 dischi di riavvolgimento a cono, meccanismo di trasmissione della ruota a catena e a ruote dentate, riduttore, accoppiamento, motore ecc.

L'unità di livellamento grezzo ha tre rulli per la funzione di livellamento.

9. Tavola di lavoro a ciclo e di transizione:

Esso è costituito da bracket, base del cuscinetto, rotaia, piastra di supporto,

Lungo × larghezza × profondità: come parametro tecnico

tavolo da lavoro di transizione, con cilindro idraulico per il sollevamento.

Esso comprende due parti, sinistra e destra.

10- meccanismo di separazione, meccanismo di tensione, meccanismo di separazione idraulica, meccanismo di supporto della piastra:

È costituito da base, base del cuscinetto, cuscinetto di pre-separazione, supporto di ammortizzazione, piastra di ammortizzazione, piastra di ammortizzazione, meccanismo idraulico di sollevamento e pressione, supporto di inversione della tensione, 2 rotoli di riflettore di tensione,supporto di separazione della pressione, asse di separazione della stampa, separazione della stampa, meccanismo idraulico di pressione verso il basso e sollevamento, meccanismo idraulico di sostegno della piastra, meccanismo idraulico di sollevamento e bilanciamento della piastra,con una lunghezza massima di 20 mm o più, cespugli spaziatori in nylon, ecc.

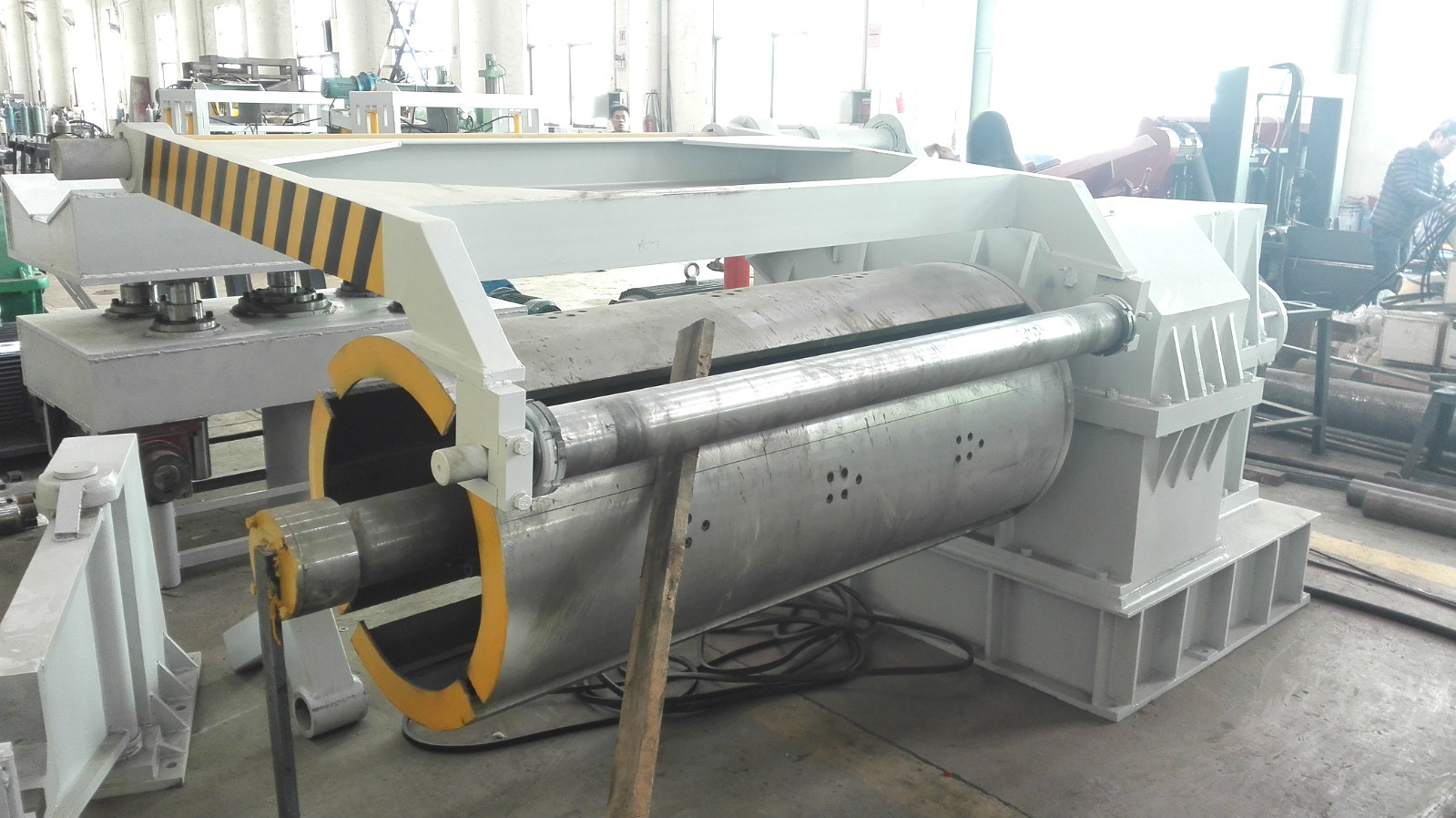

11Unità di ricollocamento:

Esso è costituito da base, cassa di ingranaggi riducenti, albero di ricollocamento, piastra di arco, disco di mantenimento dell'espansione, meccanismo di espansione e ritraccio del blocco scorrevole diagonale,Meccanismo idraulico di taglio della pinza, meccanismo di cilindro di olio di espansione e rotazione, meccanismo di arresto, accoppiamento, braccio di supporto idraulico attivo, base di supporto, dotato di motore a regolazione di velocità AC, ecc.

12. carrozza idraulica di scarico:

Questo dolly può trasportare una bobina separata, movimento idraulico e sollevamento, il funzionamento del dolly è guidato da un motore a quattro ruote.

13Sistema elettrico:

Tavolo di controllo centrale.

È costituito da un armadio, un armadio di comando elettrico principale, un armadio di comando assistente e altri dispositivi elettrici.

L'apparecchiatura dispone di protezione di sicurezza, pulsante di arresto di emergenza e di interruzione della corrente, lampada di arresto della macchina, ecc.

14 Sistema idraulico:

Potenza idraulica 25L/min

Tra cui: stazione idraulica, valvole, serbatoio dell'olio, giunto, tubo morbido, tubo duro e così via.

La lama di taglio, spaziatore, piastra spaziale, barile spaziatore, lista anello di gomma ((non con la macchina, bisogno di costi aggiuntivi)

Applicazione:

Questa linea è per il processo di svolta di bobine d'acciaio, taglio di piastre e taglio di bobine d'acciaio

Parametro tecnico:

1. Materia prima spessore massimo 6 mm, spessore minimo 2,5 mm. acciaio caldo laminato.

2. Larghezza del materiale: 800-1550 mm

3. Peso della bobina in acciaio:Max 25 tonnellate

4. Diametro interno della bobina in acciaio:508 mm-760 mm

5. Diametro esterno della bobina di acciaio:Max.2000mm

6. Diametro del rullo: 190 mm

7. Potenza del motore del rullo di pinzaggio: 2,2 kW, modello del cambio: BWD13, velocità:187

8. Velocità di lavoro del rullo da pizzico: 3 m/min

9. Quantità di rulli di livellamento grezzo: 3, uno in su, due in basso.

10. Diametro del rullo di livellamento: 125 mm

11. Per i prodotti finiti di taglio, tolleranza di larghezza di taglio: ±0,20 mm

12. Per il taglio dei prodotti finiti, peso massimo della bobina: 15 tonnellate

13. Per il taglio dei prodotti finiti, il diametro interno della bobina d'acciaio: 760 mm

14. Spessore dell'unità di taglio: 2,5 - 4,5 mm, C245

15. Specificità del pozzo a anello: 5500×2200mm×2500mm Lunghezza×larghezza×profondità

16. Diametro dell'albero di taglio: 220 mm

17. Materiale dell'albero di taglio: 40Cr

18. Potenza del motore principale dell'unità di taglio: 37kw (960RPM), Gear Box650

19. Dettagli della lama, spaziatore, anello di gomma, vedere elenco allegato.

20. Materiale della lama da taglio: H13K, Durezza HRC55-58

21. Meccanismo di riavvolgimento dello scarto Potenza del motore principale: YLJ6.3KG/M

22. Velocità di riavvolgimento, spessore 4,5 mm, massimo 20 m/min. spessore 2,5 mm, massimo 25 m/min

23. Potenza del motore principale dell'unità di riavvolgimento: 90kw ((960rpm), cambio: 850

24. Dettagli delle dimensioni, vedere disegno allegato
