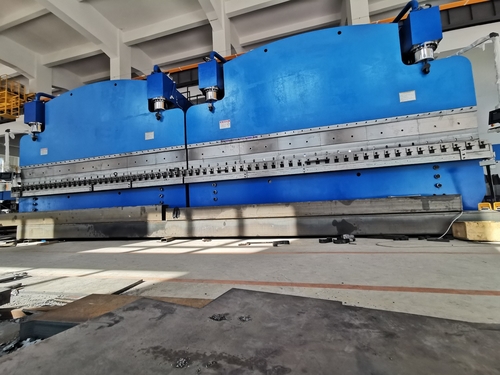

FERRAGGIO D'INFERMATORIO idraulico CNC TANDEM Modello: 2-WE67K-400/7000 Applicazione: fabbricazione di pali e alberi Fabbricazione 1 Tipo MultI- macchina Tandem idraulica elettrica CNC - sincrono idraulico 2 Forza di lavoro 2X400Ton 3 Lunghezza del tavolo 2X7000 mm 4 distanza tra le cornici 5600 mm 5 Profondezza della gola 950 mm 6 Altezza aperta 970 mm 7 Ictus 320 mm   8 Lavorare Velocità Scarico 60 mm/s Lavorare 7 mm/s Ritorno 60 mm/s 9 Motore principale 2x30kw 10 Sistema CNC Tipo: DELEM DA53T Delem Co., Paesi Bassi 2 (Y1,Y2)+sistema di coronazione della tavola 11 Strumento Vedi la pagina successiva TabellaconMecha)sistema di coronazione nicale 12 Sigillo nelle bombole Tipo NOK o SKF 13 Componenti idraulici BOSCH-Rexroth, Germania 14 Pompa idraulica SUNNY (HYTEK)Stati Unitimarchio made in China 15 Sensore di visualizzazione raster lineare FAGAR, SPAGNA 16 Elementi elettrici principali nell'armadio Schneider,France Marca 17 peso 2x50000 kg 18 Dimensione complessiva ((mm) LxWxH 2x7200x2710x5696 Altezza sopra il pavimento: 4500 Lunghezza totale con sistema di scarico laterale: 17500 Larghezza totale con supporto anteriore:4040 19 Imballaggio: La macchina verrà smontata durante il trasporto.   Dettagli degli attrezzi del freno a pressione Con 1 Un portautensili, spessore 18 mm, adatto per il palo stradale. L=14Metri   Opzione 1 uno strumento di impostazione, per palo stradale ottagonale, min. 60 mm OD palo luminoso ottagonale di tipo conico L=14Metri   Opzione 2 Un set di strisce a V, per palo di strada ottagonale e palo di alto albero 150x150 14 metri   Opzione3 Strumento conico a doppia velocità conica velocità di conificazione 11/1000 (diametro 60 ~ 236), 13/1000 (diametro 60 ~ 268), spessore del palo: 3 ~ 4 mm 7 volte utensile conico di tipo formatore Confezionato per la fabbricazione di macchine per la produzione di prodotti della voce 8528 tlunghezza totale dello stampo 16metri, tipo di sezione,     con4 Supporto conico per utensili su entrambi i lati, porta utensili su, 6,5 m, per il lato grande dell'utensile su       Opzione5 Tipo di spinta Sistema di scarico laterale a palo leggero   Opzione6 Funzione di diagnosi a distanza. TIl fornitore di macchine può assistere il cliente nella diagnosi remota dei guasti e nella regolazione remota dei parametri.   Opzione7 Sistema di piegatura automatica del palo di luce Tra cui: - A.Carrozzina di contenimento di piastre di acciaio - B.Gru di carico - C.Rulli laterali di lamiera di acciaio e portabicchieri - D.Sistema di alimentazione delle piastre CNC E.Dispositivo di posizionamento laterale F.Estensione del sistema di scarico laterale G.Sistema di scarico laterale a poli e scaffale di stoccaggio   Opzione8 Ricambi (per 400) modello in tonnellate)       Presentazione principale- - - Y1- Sì.Asse Y2 ---- Due scale lineari installate su entrambi i lati del ram per controllare i cilindri. Il quadro diLa macchina è composta da serbatoio, tavolo da lavoro, alloggiamento sinistro e destro e ram. Quindi ha alta resistenza e buona rigidità Principio di funzionamento della sincronizzazione Il freno di pressione Adotta una valvola proporzionale elettro-idraulica per garantire la sincronizzazione dei due cilindri.La valvola proporzionale è realizzata dalla società BOSCH-Rexroth con prestazioni molto buone come un ridotto attrito tra le coppie di azione meccanica, amplificatore elettronico e magnete elettrico con elevata forza di controllo e azione continua.Ci sono due display raster su entrambi i lati della macchina per ottenere il segnale della posizione di ram continuamente e rifornire il segnale al sistema di controllo, quindi il sistema di controllo controllerà la valvola elettro-idraulica per fare due cilindri sincronizzazione su una macchina. Poiché i visualizzatori raster sono installati su piastre ¥C ¥, non direttamente sulle piastre di alloggiamento, la deviazione del ram e del telaio durante il lavoro non influenzerà la sua precisione di misurazione e controllo Circa due unità di sincronizzazione principale di lavoro: Se hai bisogno di due unità che lavorano insieme, basta ruotare l'interruttore in posizione di sincronizzazione sul pannello di controllo dell'unità principale.Entrambi i segnali di posizione dell'unità saranno inviati al sistema di controllo CNC (sistema Delem), e il segnale di uscita dal sistema CNC verrà inviato alla valvola proporzionale e alla valvola di pre-riempimento.velocità di pressione e velocità di ritorno per mantenere le due unità sincronizzazione con alta precisione Attraverso il computer- Sì.l'operatore potrebbe comunicare con la macchina. Il computer ha diversi linguaggi di servizio, calcola e regola automaticamente la forza di piegatura.punto di variazione della velocitàI tracciati (Y1, Y2) del ram potrebbero fare una piccola inclinazione per soddisfare le esigenze particolari dell'utente. Equipaggiato con un buon sistema di guida, sistema di misurazione della posizione e sistema di bilanciamento idraulico per soddisfare i requisiti del lavoro di lunghezza completa e del lavoro eccentrico. L'unità di compensazione della tavola di lavoro è adottata per compensare la deviazione della macchina durante il lavoro per garantire la precisione del pezzo di lavoro La superficie del cilindro ha un buon usura e trattamento termico, quindi ha una buona lubrificazione e una lunga durata     Parte anteriore della macchina           Sid della macchina           Sid sistema di scarico

Linea tagliata in lunghezza per il palo luminoso, modello: CTL6x1600   Caratteristiche di proprietà: 1.DeInvolucro, livellamento, taglio in lunghezza,oStagliamento e impilamentosuuna riga. 2.Tipo automatico, controllo CNC della lunghezza del foglio, controllo CNC della quantità del foglio, scarico automatico e impilamento automatico. 3.La velocità di produzione è veloce. 4.L'operatore deve essere rilassato e ridurre al minimo il contatto con la piastra di acciaio, in modo da garantire la sicurezza del personale. Dopo il taglio trasversale, le piastre vengono impilate automaticamente senza la necessità di ordinare.garantire la sicurezza e risparmiare tempo. Con 4 livelli di livellamento 专有特点: 开卷,校平,长度切断,落料,堆?? 在一条生产线上。 Tipo automatico completo, controllo della lunghezza della lamina, controllo della quantità di lamina, controllo della quantità di lamina e sistema di accumulo automatico. Prodotto veloce 操作人员,轻松,最大限度降低接触钢板,对人员安全。 横切后板料自动堆??, senza bisogno di riorganizzare, può direttamente mettere più pezzi di pannella materiale (ad esempio 30 pezzi)后续工序机上, sicuro, risparmio di tempo. 四重式校平机   Parametro tecnico Spessore del materiale:acciaio tenero laminato a caldo材质:热??普通钢板 Materiale:Q235, 厚度Max:6Mm, Min:2.5mm, resistenza al rendimento:235Mpa, Larghezza massima della piastra di acciaio:1600 mm最大板宽 Peso della bobina in acciaio:Max 30 tonnellatemassimo volume peso Diametro interno della bobina di acciaio:Φ508mm-Φ760mm cilindrata di acciaio velocità di livellamento:regolabile,5 - 15 m/min校平速度,可调 Numero di rulli di livellamento: 13 校平?? 数量 Diametro dei rulli di livellamento: 132mm校平??径 Distanza del rullo di livellamento: 143mm校平?? 间距 Materiale per il rullo di livellamento: 40Cr校平?? 材质 Durezza del rullo di livellamento: HRC55校平 熱處理硬度 (Trestazione di trattamento caldo) Distanza di lunghezza per la scala: 2000-14000 mm secondo i requisiti剪切长度范围,可定制 Tolleranza di lunghezza di taglio: meno ±5 mm (base su una piastra di lunghezza di 8 m) 長度公差 Potenza del motore di livellamento principale:37kW校平电机功率 Capacità delle macchine da taglio:6mmx2000 mm 剪板机 Numero di operatori:1~2Necessario operatore larghezza dell'area della macchina: circa6.7mx33 metri整机 occupano la superficie   Dettaglio del dispositivo   1- Carrosseria di caricamento a bobina d'acciaio:液压上料小车 In alto e in basso: idraulico aumento della pressione del liquido Movimento orizzontaleHydroelectric   2. decollatore idraulico a due teste:液压对顶式开卷机- - -   Compreso:unità sinistra e destra, Apertura e chiusura: idraulica La coppia di telaio di svincolo azionato dal cilindro di olio, può tenere il materiale di bobina. Struttura: corpo della macchina, base scorrevole, albero principale, vassoio di carico conico, cilindro in movimento. Funzione principale: bobina di acciaio fissa per realizzare lo scarico passivo.La corsa laterale è completata dalla bombola di olio mobile a doppio latoI due cilindri al centro possono essere spostati a sinistra e a destra allo stesso tempo regolando la larghezza della bobina. compreso:左右单元, apertura e chiusura: pressione liquida Un pezzo di scatola di ferro, può essere fissato. 结构:机体,滑动基座,主轴,?? 形装料架,移动油??. La funzione principale è quella di fissare il cilindro di acciaio, realizzando il cilindro in movimento. È dotato di una serie di dispositivi di frenata manuale, che può essere regolato in base alla tensione del filo.   3.Pressione e guida idraulica, dispositivo idraulico per la testa della pala, dispositivo di pizzico 液压?? 头引头机构 Usato per spalare la lana del materiale della bobina nella trazione.e lavorando con la testa di stripping per guidare il materiale nel rullo di trazioneLa trazione di potenza tira il materiale della lamiera attraverso due rulli a punta e il rulli a punta superiore viene sollevato e abbassato idraulicamente. Struttura: telaio a piombo, rullo a piombo, motore a ruote dentate a piombo, catena, cilindro di sollevamento, piastra di supporto della testa della pala, pannello telescopico, cilindro motore. Funzioni principali: decollaggio ausiliario, il rullo di piombo è azionato da un motore.la piastra della pala può essere sollevata e abbassata e ritirata avanti e indietroDurante il normale funzionamento, questo dispositivo non si unirà al processo di produzione. Struttura di alimentazione del pizzico: è composta da base della macchina, arco, albero di alimentazione a scorrimento, motore motore e cilindro a pressione. Funzione principale: inviare il foglio all'apparecchiatura posteriore e la trasmissione adotta il riduttore e la frizione del motore cicloide.la frizione è staccata, il rullo superiore viene sollevato idraulicamente e il rullo inferiore è spinto dal materiale della lamiera a ruotare passivamente.   4.Tavolo di lavoro a rotolamento centrale:Mid-Strait Questo dispositivo è usato per sostenere la piastra.   5. Dispositivo di guida导引装置 apparecchio di guida È composto da telaio, piastra piana mobile, dispositivo di regolazione di guida, ruota verticale. È costituito da un telaio, un piatto di attività, un dispositivo di regolazione, una ruota inclinabile verticale.   6.Unità di livellamento:四重式校平机 Unità di livellamento a quattro livelli, miglior risultato di livellamento, sollecitazione di rilascio Questa è l'attrezzatura di base di questa linea che si divide in parte di potenza e parte di host. La parte di alimentazione è composta da supporto elettrico, deceleratore, motore regolabile alla velocità, armadio elettrico (guida motore), accoppiamento, cassa di distribuzione di potenza, ruota a cinghia, cinghia, giunto universale e freno, ecc. La parte ospitante è composta da un supporto inferiore, da un telaio, da un supporto sotto l'asse, da un supporto per l'asse scorrevole, da un rullo di livellamento, da un telaio superiore di supporto, da un supporto per le ruote su e giù, da una ruota di supporto,apparecchiatura elettrica per sollevamento e pressatura, accompagnati da 2 pezzi di motore di pressatura, pompa di lubrificazione manuale. Caratteristiche di questa macchina: Esso ha adottato caso di distribuzione di potenza, ogni rulli di livellamento sono collegati con accoppiamento universale incrociato, su e giù rulli di livellamento sono entrambi attivi, velocità lineare è coerenza,quindi gli attriti tra la superficie del rullo e la piastra diminuiranno, il che potrebbe favorire l'efficienza del livellamento. Esistono due serie di cuscinetti a rulli su entrambi i lati dell'asse di livellamento, un set di cuscinetti di spinta a piano utilizzati per ridurre gli attriti e prevenire la liberazione assiale, il che potrebbe aumentare l'efficienza.   Sulla macchina sono installati tre gruppi di ruote di supporto in cui si possono regolare verso l'alto e verso il basso, i lati anteriore e posteriore.Usato per sostenere il rullo principale e aumentare la durezza del rullo e l'efficienza di livellamento immediatoIl cuscinetto della ruota di supporto è sigillato in modo da impedire l'entrata di scorie di ossido nel cuscinetto. La macchina è adottare ingranaggi vermi e vermi vermi, grande torsione sulla regolazione bipolare decelerazione e premendo, pesante pressione di potenza,può essere regolato individualmente e in modo sincrono per sollevare e premere, e imposta la micro regolazione manuale. Il rullo di livellamento è un caldo ad induzione a media frequenza, a livello più profondo, che potrebbe evitare di bruciare il cuscinetto quando manca olio e potrebbe allungare la vita della macchina. La macchina di livellamento è dotata di un alimentatore di olio centralizzato che può funzionare facilmente. Principale caratteristica, 3 per sostenere, regolazione di portata Parte dell'architettura, parte di lavoro, parte di elevazione e parte di trasmissione principale. 机架部分,采用铁板 接结构,工作 部分、升降部分与机架部分有机结合在一起。 工作??部分由校平?? 和3 per sostenere组成. 校平 采用 列不平行式,上排 能升降运动且能够相对下?? 倾斜,分别调整入口、出口的开口大小,达到理想的校平效果。校平 材料采用表面 硬。   升级部分的作用主要是提升上排校平??,调整校平?? 之间的压下量。本机电机通过减速机、?? 轮?? 杆传动丝?? 丝母达到升级上排?? 的目的。上排工作?? 安装在活动梁上,活动梁由四个丝杆进行升级。由两端升降电机实现入、出口不同开口尺寸的调整。 Principale trasmissione parte da cambio frequenza di scambi elettrici tramite riduzione di velocità di trasmissione 校平??. 装有独立的,编码器气动压力测量装置,旋转编码器对送料定尺切切的尺寸进行检测并通过电气系统进行定尺控制. 校平机前面,装有对中装置,可以调节.   7. macchine per la tosatura:剪板机 La macchina da taglio è un dispositivo per tagliare la piastra di acciaio livellata nella linea di produzione. Struttura della macchina e descrizione delle sue caratteristiche: saldatura di lamiere d'acciaio, elevata resistenza, buona rigidità, portautensili idraulica su e giù, movimento stabile e rapido.La lama inferiore ha un meccanismo di regolazione fine anteriore e posteriore, l'uniformità della spaziatura del bordo del coltello è buona e la precisione della rettitudine di taglio è elevata.e il valore di scala è indicatoIl materiale a pressione idraulica è stabile e morbido, e il pedanaio a pressione è realizzato in materiale poliuretano, che non danneggia la superficie del pezzo.   Tabella di supporto:辅助平台 C'è un supporto dietro la macchina da taglio. Il tavolo è composto da due sezioni,e la sezione vicina alla macchina da taglio può essere sollevata e abbassata per evitare una collisione con il supporto della macchina da taglioIl rullo è azionato da un motore elettrico e può trasportare il materiale della lamiera tagliata in avanti. 剪板机后面有一个平台. Questa piattaforma è composta da due parti, vicino alla parte della macchina da taglio può essere sollevata, per evitare che la piattaforma di acciaio e la piattaforma da taglio si scontrino.   Dispositivo di alimentazione: dispositivo di alimentazione Il dispositivo di alimentazione con due rulli guidati da un motore, può alimentare la piastra in avanti. 送料装置由电机驱动两个,可向前传输钢板 送料装置由电机驱动两个,可向前传输钢板   10.Psistema automatico di scarico e impilazione in ritardoAutomazione e manutenzioneAutomazione堆?? 系统 Ecco.è un tavolo di supporto contre pneumaticiUna volta che la piastra di acciaio viene trasportata al tavolo di scarico dal dispositivo di alimentazione, i dispositivi di spinta inizieranno a ordinare le piastre insieme.。   11Sistema elettrico:Sistema di controllo elettrico Tavolo di controllo centrale.   12.Sistema idraulico:液压系统 (sistema a pressione liquida) Centrale idraulica Tra cui: stazione idraulica, valvole, serbatoio dell'olio, giunto, tubo morbido, tubo duro e così via.   Opzione 1:Posizioni 8,9,10 = Sistema automatico di impilazione     Opzione 2:Sistema di riavvolgimento della bobina in acciaio       13.Foto simili:类似机器照片 (foto del tipo macchina)                 Unità di livellamento a quattro livelli, miglior risultato di livellamento, sollecitazione di rilascio 四重式校平机         Psistema automatico di scarico e impilazione in ritardo Sistema di accumulo automatico

FERRAGGIO D'INFERMATORIO idraulico CNC TANDEM Modello: 2-WE67K-1200/7000 Applicazione: fabbricazione di monopolio, torre tubolare di trasmissione e alti alberi Fabbricazione 1 Tipo Multi-macchina Tandem idraulica CNC elettro-idraulica sincronizzata 2 Forza di lavoro 2X1200T 3 Lunghezza del tavolo 2X7000 mm 4 distanza tra le cornici 5600 mm 5 Profondezza della gola 1600 mm 6 Altezza aperta 1550 mm 7 Ictus 450 mm   8 Lavorare Velocità Scarico 70 mm/s Lavorare 7 mm/s Ritorno 65 mm/s 9 Motore principale 2x2x45Kw 10 Sistema CNC Tipo: DELEM DA53T Delem Co., Paesi Bassi 2 (Y1,Y2)+sistema di coronazione della tavola 11 Strumento Vedi la pagina successiva TabellaconMecha)sistema di coronazione nicale 12 Sigillo nelle bombole Tipo SKF o tipo NOK 13 Componenti idraulici BOSCH-Rexroth, Germania 14 Pompa idraulica SUNNY (HYTEK)Stati Unitimarchio made in China 15 Sensore di visualizzazione raster lineare FAGAR, SPAGNA 16 Elementi elettrici principali nell'armadio Schneider, Franciamarchio 17 peso (2x14)0000 kg) 18 Dimensione del profilo (mm) LxWxH 2-7200x4600x6800 Con sistema di alimentazione anteriore e posteriore, larghezza: 8800 19 Imballaggio: La macchina deve essere smontata durante il trasporto. Dettagli degli attrezzi del freno a pressione Un supporto per attrezzi, spessore di 40 mm adatto per pali e monopoli ad alto albero   Includono:Uno strumento di montaggio, per palo alto e monopole   Include: calcolatore regolabile   Opzione1 Sistema di scarico laterale a poli di tipo spinta Tipo di veicoli pesanti Opzione2 Funzione di diagnosi a distanza. TIl fornitore di macchine può assistere il cliente nella diagnosi remota dei guasti e nella regolazione remota dei parametri.   Opzione3 Sistema di alimentazione anteriore e posteriore motorizzato, per pali di grosso spessore.Totale8unità, di cui 4 unità per la parte anteriore e 4 unità per la parte posteriore. Tutti i motori di alimentazione sono controllati separatamente con contattore elettrico e pulsante, tutti questi hanno due velocità, veloci e lenti.Velocità lenta per la posizione finale della piastra per la piegatura. OIl suo design è un sistema a catena, il vantaggio è che non si blocca mai e stabile Opzione4 Ricambi per1200tonnes di pressione del freno     Parti di ricambio per macchine   - No, no, no, no. Parti e accessori quantità 1 M16 Cerniera 吊环螺丝 2 immagini 2 M30 Cernieraper cilindri吊环 2 immagini 3 Grande catena per l'installazione 2 immagini 4 Chiave esattriceuno speciale per il collegamento cilindro-carrasco大T型22内六角?? 手 ((M30), connessione per olio e scivolo 1 immagine 5 55 self made spanner 外六角 self制?? 手 1 immagine 6 Grassi,黄油 1 confezione 7 Fabbricazione del cavo 扎带 30 pic 8 24 mm chiave esadeca 发黑内六角?? 手 1 immagine 9 scotchper il trasporto di veicoli 1 set   ⅡPresentazione principale- - - 1 Il telaio della macchina è composto da serbatoio, tavolo da lavoro, alloggiamento sinistro e destro e ram. Ha una grande resistenza e una buona rigidità, e richiede vibrazioni per eliminare lo stress. 2 Principio di funzionamento di sincronizzazione delle due macchine- - -Adottare sistemi elettro-idraulici La valvola proporzionale è realizzata dalla società BOSCH con prestazioni molto buone, come un ridotto attrito tra le coppie di azione meccanica,un amplificatore elettronico fine e un magnete elettrico con elevata forza di controllo e azione continua. Ci sono due display raster su entrambi i lati della macchina per ispezionare la posizione del ram continuamente e rifornire il segnale al sistema di controllo,Poi il sistema di controllo controllerà la valvola elettrico-idraulica per fare due cilindri sincronizzazione su una macchinaDato che i visualizzatori raster sono installati su piastre C, non direttamente sulle piastre di alloggiamento, la deviazione del ram e del telaio durante il lavoro non influenzerà la precisione di misurazione e controllo.Quando due macchine lavorano insieme, il potenziometro differenziale installato tra due macchine trasferirà il segnale meccanico di sincronizzazione in uno elettronico e lo trasmetterà alla piastra di sincronizzazione e al sistema di controllo.Il segnale verrà amplificato da un amplificatore Bosch per controllare la sincronizzazione delle due macchine controllando la valvola proporzionale elettro-idraulicaCosì la sincronizzazione di due macchine viene raggiunta con elevata precisione. 3 Attraverso il computer- Sì.l'operatore potrebbe comunicare con la macchina. Il computer ha diversi linguaggi di servizio, calcola e regola automaticamente la forza di piegatura.punto di variazione della velocitàI tracciati (Y1, Y2) del ram potrebbero fare una piccola inclinazione per soddisfare le esigenze particolari dell'utente. 4 Dotato di un buon sistema di guida, di un sistema di misurazione della posizione e di un sistema di bilanciamento idraulico per soddisfare i requisiti del lavoro di lunghezza completa e del lavoro eccentrico. 5 L'unità di compensazione della tavola di lavoro è adottata per compensare la deviazione della macchina durante il lavoro per garantire la precisione del pezzo di lavoro. 6 La superficie del cilindro ha un buon usura e trattamento termico, quindi ha una buona lubrificazione e una lunga durata di vita.

Completamente 13m linea di polo di luce includono 2-WE67K-1200-6500 frenata di stampa in tandem in indiano ((KP Green engineering)

Il freno idraulico CNC a frenata in tandem, modello:2-WE67K-650/6500 Macchina di saldatura CNC a palo chiuso, Modello: HM2200/13000 Macchina per l'assemblaggio e l'allineamento di alti alberi, modello: HJZ-2100 Macchine per saldatura a plasma a grondaia

Completamente 14M linea di polo di luce in Thailandia (Saengsuriya Industry)









Linea di produzione del palo leggero capacità: 200 ore pcs/8, hanno bisogno della dimensione dell'officina: la portata del ² due di 150×24m anche può produrre l'alto palo dell'albero, unipolare, torre di tranmission di potere nella stessa linea.

Linea di produzione del palo di luce della Tailandia capacità: 100 pcs/8 ore, soltanto dimensione dell'officina di bisogno: il ² di 100×24m anche può produrre l'alto palo dell'albero nella stessa linea.
