Dettagli:
|
Circostanza:: | Nuovo | Materiale del tubo:: | Acciaio inossidabile |
---|---|---|---|
Applicazione:: | Tubo di approvvigionamento di energia | Tensione:: | 220/380/415/440v |
Marca commerciale:: | CMC | Nome:: | macchina di taglio d'acciaio della bobina |
Evidenziare: | acciaio della macchina della taglierina 960RPM,bobina di 6mm che fende linea |
Modello di macchina d'acciaio di taglio della bobina: 6x1500
Descrizione:
Caricamento d'acciaio della bobina, decoiling la bobina d'acciaio, fendendo il piatto e retrocedendo unità e scarico.
Applicazione:
Questa linea è per la bobina d'acciaio che si svolge, taglio del piatto e processo di taglio d'acciaio della bobina
Parametro tecnico:
Spessore massimo 6mm, acciaio dolce laminato a caldo minimo di materia prima di spessore 2.5mm.
Larghezza di materiale: 800-1550mm
Peso della bobina d'acciaio: 25 tonnellate massime
Diametro interno della bobina d'acciaio: 508mm-760mm
Diametro esterno della bobina d'acciaio: Max.1500mm
Diametro del rullo di pressione: 190mm
Potere del motore del rullo di presa: 2.2kw, modello del cambio: BWD13, tasso: 187
Velocità di lavoro del rullo di presa: 3m/min
Quantità di livellamento approssimativa del rullo: 3, su uno, fondo due.
Diametro di livellamento approssimativo del rullo: 125mm
Per il taglio dei prodotti di rivestimento, fendendo tolleranza di larghezza: ±0.20mm
Per il taglio dei prodotti di rivestimento, Max.weight della bobina: 15ton
Per il taglio dei prodotti di rivestimento, il diametro interno della bobina d'acciaio: 760mm
Taglio dello spessore dell'unità: 2.5~4.5mm, C245
Specifiche di ciclaggio del pozzo: 5500×2200mm×2500mm Length×width×depth
Taglio del diametro dell'asse: 220mm
Taglio del materiale dell'asse: 40Cr
Taglio del potere del motore principale dell'unità: 37kw (960RPM), INGRANAGGIO BOX650
I dettagli della lama, distanziatore, anello di gomma, vedono la lista del collegamento.
Taglio del materiale della lama: H13K, durezza HRC55-58
Il residuo riavvolge il potere del motore principale del meccanismo: YLJ6.3KG/M
Velocità di riavvolgimento, spessore 4.5mm, 20m/min. spessore massimo 2.5mm, velocità massima di frequenza di CA 25m/min regolabile
Potere del motore principale dell'unità di riavvolgimento: 90kw (960rpm), cambio: 850
I dettagli della dimensione, vedono il disegno allegato
Dettagli di tutto il dispositivo:
1. Carrello idraulico di caricamento della bobina
Questo carrello può portare la bobina d'acciaio e farlo alzare ed abbassare. La ferrovia di guida a quattro ruote che cammina, su e giù è finita dal cilindro idraulico, il funzionamento del carrello è finito dal riduttore del cambio e del motore.
2. Decoiler idraulico
Tipo a doppia testa dell'ombrello, includente: unità destra e sinistra,
Aperto e vicino: Idraulico
Consiste della base disegnata guida, del sostegno, del meccanismo dello scaricatore, dell'asse decoiling e del tipo dell'ombrello a doppia testa.
Il decoiler può muoversi da sinistra a destra e centralizzare simultaneamente.
3.Light tipo stampa-guida idraulica, testa della pala, apri, pizzicante meccanismo:
Ha composto di base struttura-disegnata, di braccio idraulico della stampa-guida, di meccanismo idraulico della pala-testa, di meccanismo idraulico apri, di meccanismo di presa idraulico ecc.
3,1 meccanismo idraulico della stampa-guida: Consiste del braccio idraulico della premere-guida, della ruota d'acciaio della premere-guida, del meccanismo di trasmissione a catena del wheel& del dente per catena, forniti con velocità cicloidale della girandola 5.5Kw che riduce il motore ecc.
3,2 meccanismo idraulico della pala-testa: Consiste delle coperture della pala-testa, del meccanismo idraulico idraulico ecc. dell'equilibrio del lifting& della pala-testa, della pala-testa.
3,3 meccanismo idraulico apri: Consiste della colonna della guida e la manica della guida, apri idraulico comprime & meccanismo di sollevamento ecc.
3,4 meccanismo di presa idraulico: Consiste del sostegno, base del pattino, 2 rotoli di presa, rullo superiore che il lifting& idraulico comprime il meccanismo, parti di potere, cambio. ecc.

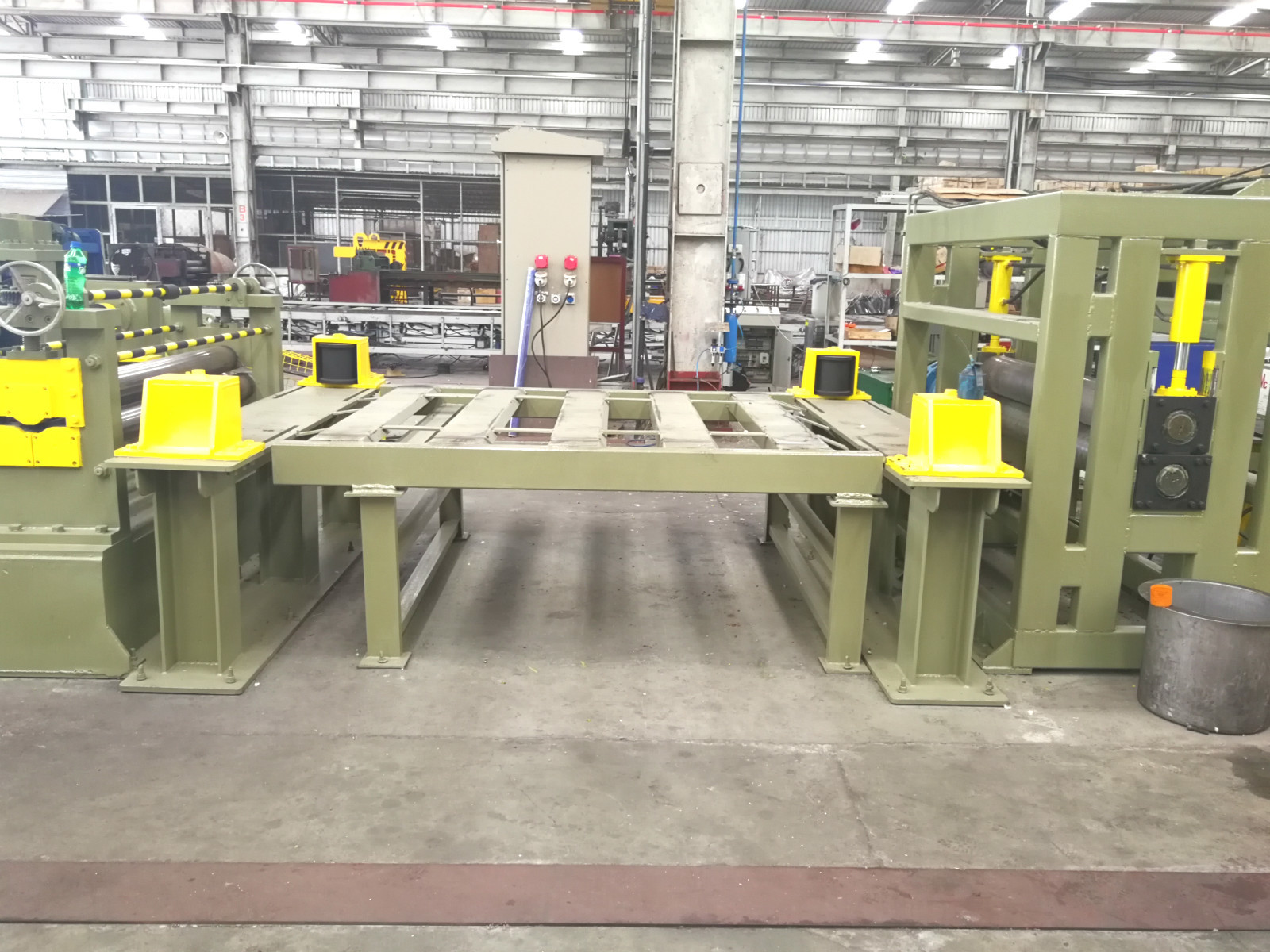

4.Tansition worktable, lunghezza di lunghezza: 3m
5. Unità di livellamento approssimativa
L'unità di livellamento approssimativa ha tre rulli per il livellamento della funzione. È il modo inattivo.
6. Dispositivo di guida prima del taglio
Il dispositivo di guida consiste di funzionare il sostegno, la ferrovia di guida, il meccanismo di centralizzazione del adjusting& del mandrino della vite, la fase bassa della guida attiva, meccanismo verticale del rullo.
Tutto il dispositivo prima dell'unità di taglio.

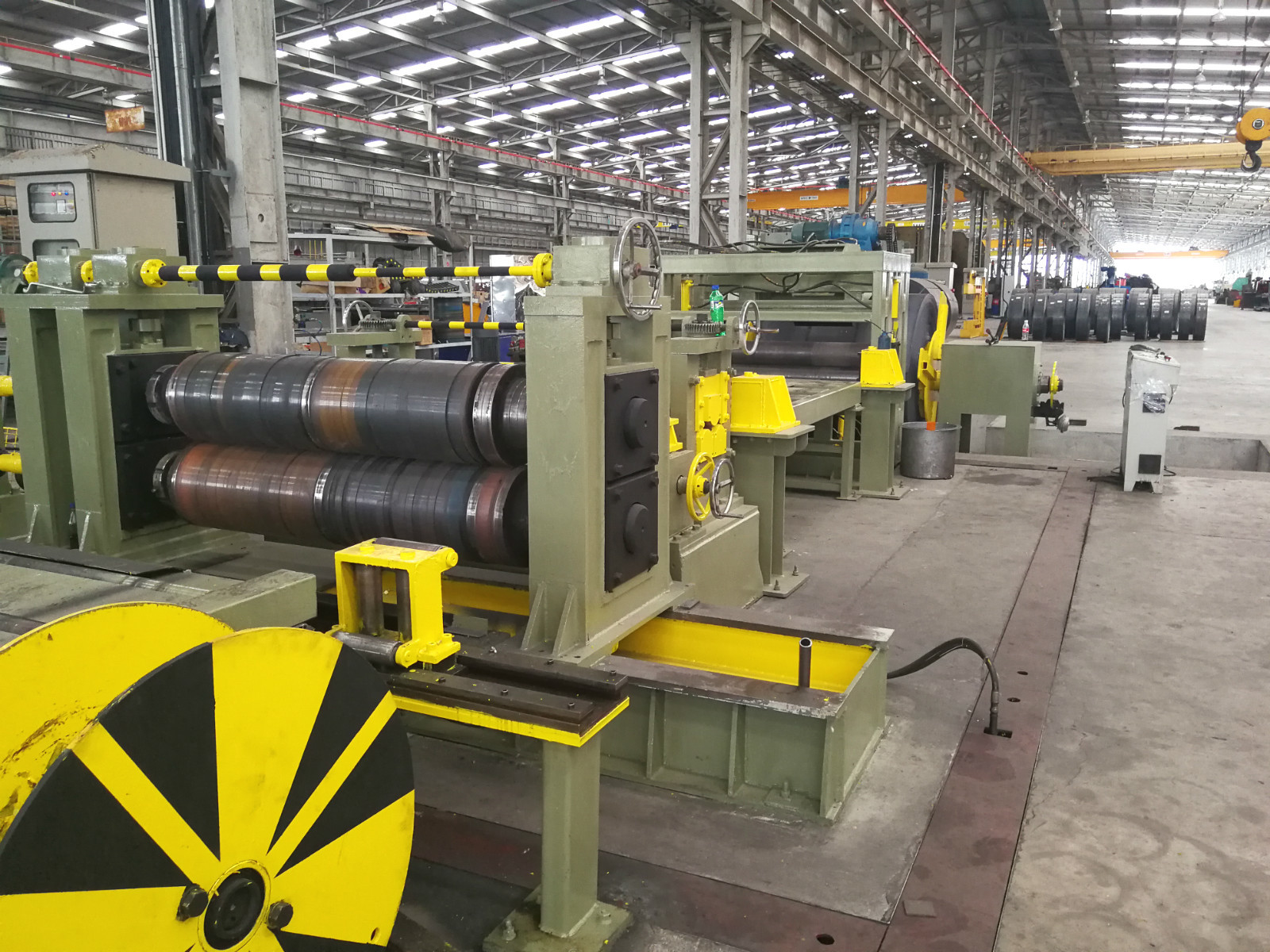

7. Taglio dell'unità:
Consiste della parte dell'elaboratore centrale e del divisorio di potere.
Parte di potere: Consiste della zona di influenza, del rallentatore, del motore velocità-regolabile di CA, della cassa di distribuzione dell'ingranaggio, dell'accoppiamento, della frizione, dei pezzi del collegamento, della trasmissione trasversale universale ecc.
Parte dell'elaboratore centrale: Consiste della fase bassa, sostegno stile fissa, grande pattino dell'asse della lama, asse della lama due pezzi, sostegno attivo, pattino dell'asse dello strumento, meccanismo di regolazione lama-cambiante del sostegno del &exit idraulico attivo dell'entrata, sollevamento elettrico dell'asse superiore dello strumento & comprimere il mechani, ecc. regolabili.

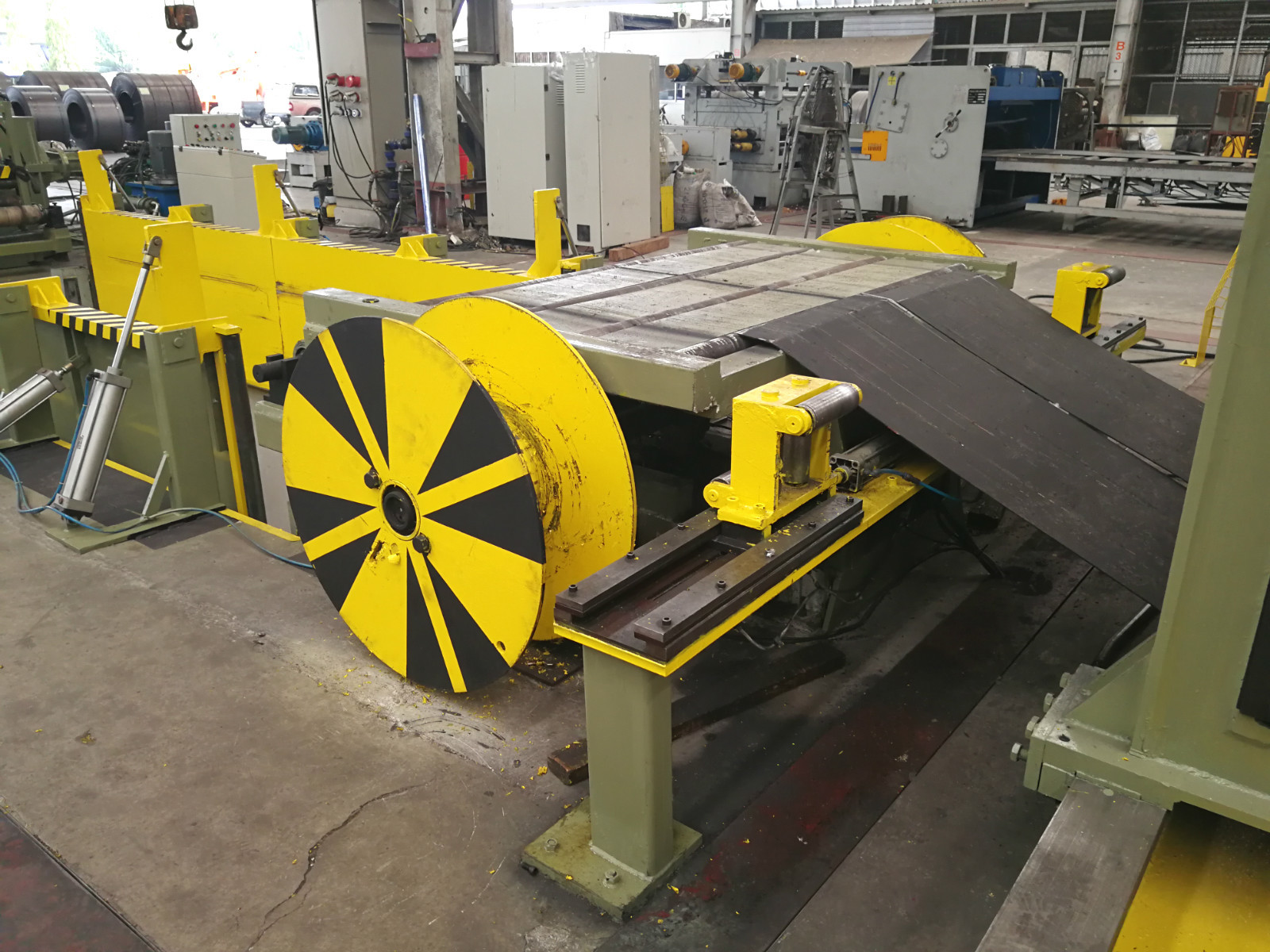

8. Il residuo riavvolge il meccanismo:
Consiste del sostegno, dell'asse del riavvolgimento, sopportanti la base, 2 dischi del riavvolgimento del cono, il meccanismo di trasmissione del rullo dentato del chain&, il riduttore, l'accoppiamento, il motore ecc.

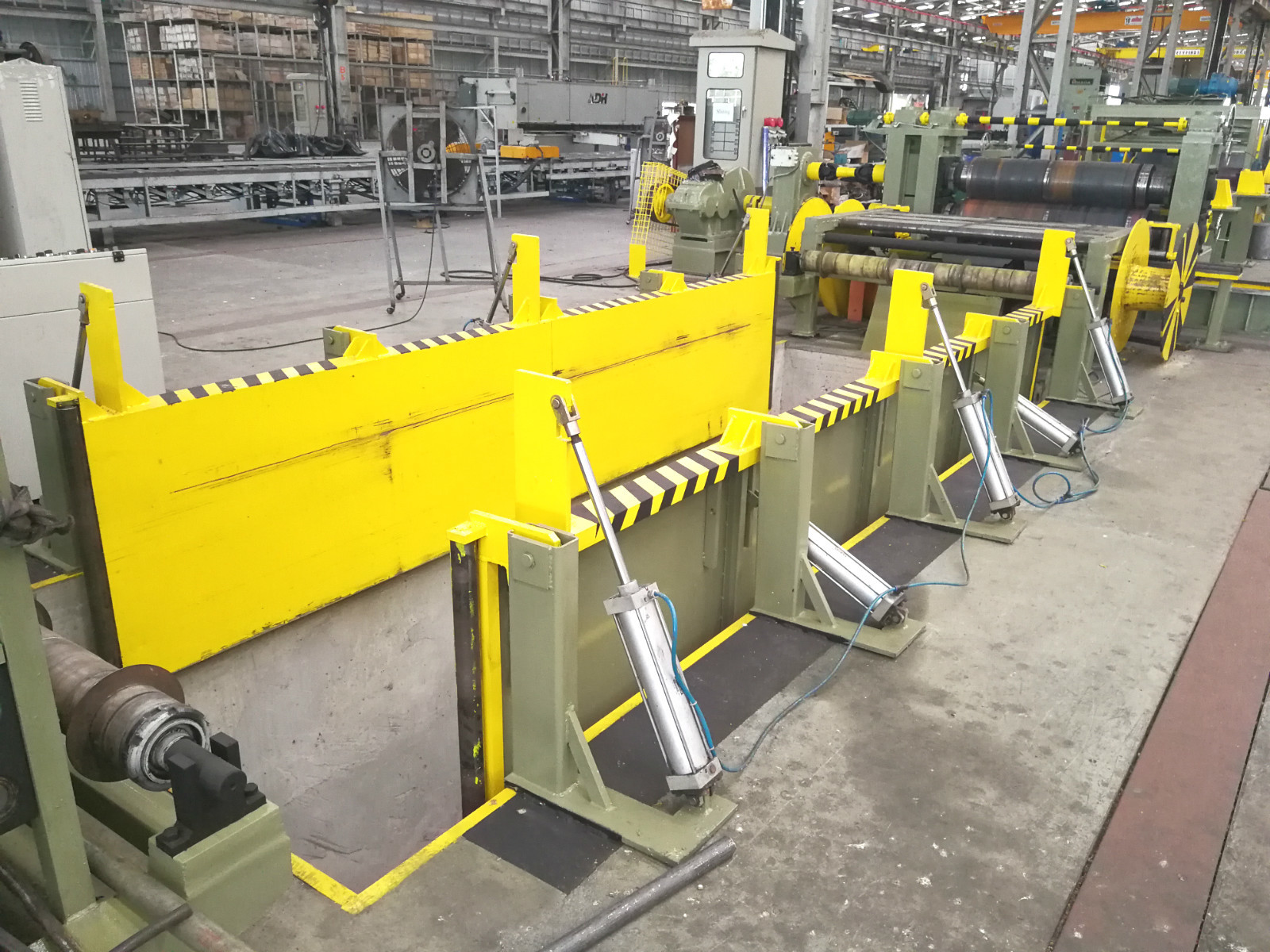

9. Worktable di ciclaggio di &transition:
Consiste del sostegno, sopportante la base, piastra di sostegno rollerway e,
Pozzo di ciclaggio Length×width×depth: come parametro tecnico
worktable di transizione, con il cilindro idraulico per aumentare su.
Sta comprendendo a destra e a sinistra due parti.
10. Preseparazione, meccanismo di tensione, meccanismo di separazione della pressa idraulica, meccanismo piatto-sostenente:
Consiste della base, sopportante la base, cuscinetto pre--seperation, attenuando il sostegno, attenuando il piatto, attenuante il piatto che il lifting& idraulico comprime il meccanismo, tensione che ritorna il sostegno, 2 rotoli del riflettore di tensione, sostegno della stampa-seperation, asse della stampa-seperation, stampa-seperation, idraulica comprime & sollevante il meccanismo, meccanismo piatto-sostenente idraulico, meccanismo piatto-sostenente idraulico dell'equilibrio del lifting&, fornito di strati della separazione, di anelli distanziatori di nylon ecc.
11. Retrocedere unità:
Consiste della base, retrocedendo riducendo la cassa di ingranaggio, retrocedente l'asse, il piatto dell'arco, espansione-tenenti il disco, il meccanismo di ritrazione diagonale del expansion& del pattino, la bocca idraulica delle tenaglie che tagliano il meccanismo, il meccanismo &rotatary del cilindro dell'olio di espansione, il meccanismo dello scaricatore, l'accoppiamento, il braccio supportante attivo idraulico, supportare la base, fornita di motore velocità-regolabile ecc. di CA.
12. Carrello scaricante idraulico:
Questo carrello può portare la separare-bobina, movimento idraulico e l'ascensore, il funzionamento del carrello è determinato dal motore che la guida di scorrimento a quattro ruote va via la linea e l'uscita.
13. Sistema elettrico:
Tavola di controllo centrale.
Consiste del gabinetto, del gabinetto di funzionamento di controllo elettrico principale, del gabinetto di funzionamento di aiuto e di altri electrics. Fendendo e retrocedendo motore.
La protezione di sicurezza dell'insieme dell'attrezzatura, il bottone dell'interruzione dell'elettricità dello stop& di emergenza, la lampada ecc. dell'esposizione di macchina-fermata.
Circuito idraulico 14:
Potenza idraulica 25L/min
Compreso: stazione idraulica, valvole, serbatoio dell'olio, tubo unito e molle, tubo duro ecc.
Fendendo lama, distanziatore, piatto dello spazio, barilotto del distanziatore, lista dell'anello di gomma (non con la macchina, il costo supplementare di bisogno)
