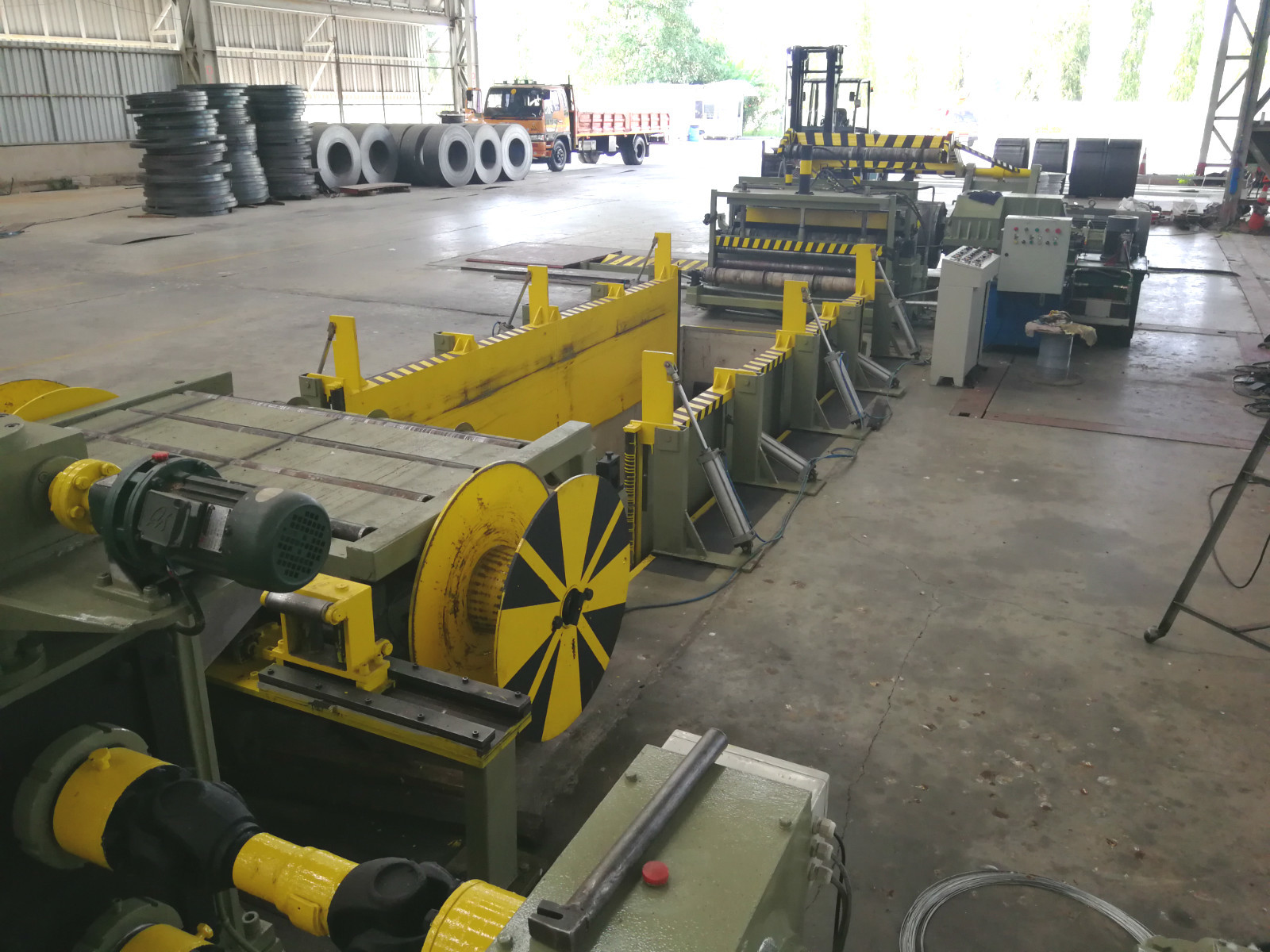

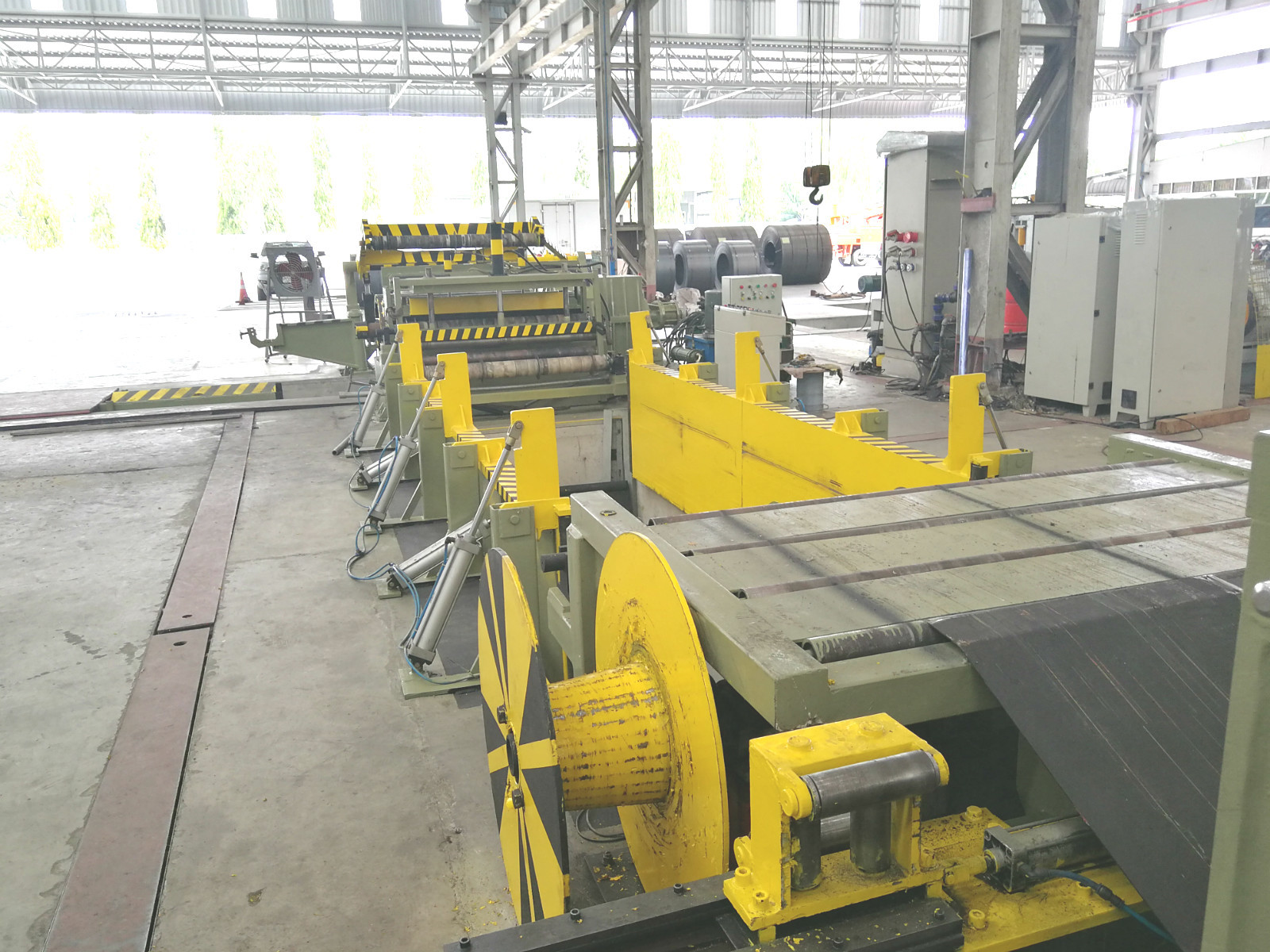

4x1600 bobina d'acciaio di alta precisione 37kw che fende linea

bobina d'acciaio 4x1600 che fende linea bobina d'acciaio di alta precisione che fende linea

Usiamo il filo di acciaio e la struttura di legno per riparare il tubo che fa la macchina; Inoltre, film antiurto usato per proteggere i motori principali. Utilizziamo il contenitore per consegnare le merci al nostro cliente. In linea generale, cominciamo al porto di FOSHAN, ma anche possiamo cominciare all'altro porto secondo il bisogno del cliente.

Dopo servizio--Fornisca i giorni hours*7 di servizio 24 alla settimana 1.Test la macchina del laminatoio per tubi prima che l'orientamento tecnico della spedizione 2.Provide si riferisca per utilizzare il tubo che rende a macchina 3.Provide i pezzi di ricambio al prezzo di costo dopo il periodo di garanzia 4.Collect le risposte per la macchina del laminatoio per tubi che funziona 5.Provide l'assistenza tecnica a lungo termine 6.Offer l'ingegnere professionista aiutarvi a migliorare l'uscita, a ridurre lo spreco ed a fare diminuire il costo.

Parametro tecnico:

1. Spessore massimo 4mm, acciaio dolce laminato a caldo minimo di materia prima di spessore 2.5mm.

2. Larghezza di materiale: 800-1550mm

3. Peso della bobina d'acciaio: 25 tonnellate massime

4. Diametro interno della bobina d'acciaio: 508mm-760mm

5. Diametro esterno della bobina d'acciaio: Max.1600mm

6. Diametro del rullo di pressione: 190mm

7. Potere del motore del rullo di presa: 2.2kw, modello del cambio: BWD13, tasso: 187

8. Velocità di lavoro del rullo di presa: 3m/min

9. Quantità di livellamento approssimativa del rullo: 3, su uno, fondo due.

10. Diametro di livellamento approssimativo del rullo: 125mm

11. Per il taglio dei prodotti di rivestimento, fendendo tolleranza di larghezza: ±0.20mm

12. Per il taglio dei prodotti di rivestimento, Max.weight della bobina: 15ton

13. Per il taglio dei prodotti di rivestimento, il diametro interno della bobina d'acciaio: 760mm

14. Taglio dello spessore dell'unità: 2.5~4.5mm, C245

15. Specifiche di ciclaggio del pozzo: 5500×2200mm×2500mm Length×width×depth

16. Taglio del diametro dell'asse: 220mm

17. Taglio del materiale dell'asse: 40Cr

18. Taglio del potere del motore principale dell'unità: 37kw (960RPM), INGRANAGGIO BOX650

19. I dettagli della lama, distanziatore, anello di gomma, vedono la lista del collegamento.

20. Taglio del materiale della lama: H13K, durezza HRC55-58

21. Il residuo riavvolge il potere del motore principale del meccanismo: YLJ6.3KG/M

22. Velocità di riavvolgimento, spessore 4.5mm, 20m/min. spessore massimo 2.5mm, velocità massima di frequenza di CA 25m/min regolabile

23. Potere del motore principale dell'unità di riavvolgimento: 90kw (960rpm), cambio: 850

24. I dettagli della dimensione, vedono il disegno allegato

Dettagli di tutto il dispositivo:

1. Carrello idraulico di caricamento della bobina

Questo carrello può portare la bobina d'acciaio e farlo alzare ed abbassare. La ferrovia di guida a quattro ruote che cammina, su e giù è finita dal cilindro idraulico, il funzionamento del carrello è finito dal riduttore del cambio e del motore.

2. Decoiler idraulico

Tipo a doppia testa dell'ombrello, includente: unità destra e sinistra,

Aperto e vicino: Idraulico

Consiste della base disegnata guida, del sostegno, del meccanismo dello scaricatore, dell'asse decoiling e del tipo dell'ombrello a doppia testa.

Il decoiler può muoversi da sinistra a destra e centralizzare simultaneamente.

3.Light tipo stampa-guida idraulica, testa della pala, apri, pizzicante meccanismo:

Ha composto di base struttura-disegnata, di braccio idraulico della stampa-guida, di meccanismo idraulico della pala-testa, di meccanismo idraulico apri, di meccanismo di presa idraulico ecc.

3,1 meccanismo idraulico della stampa-guida: Consiste del braccio idraulico della premere-guida, della ruota d'acciaio della premere-guida, del meccanismo di trasmissione a catena del wheel& del dente per catena, forniti con velocità cicloidale della girandola 5.5Kw che riduce il motore ecc.

3,2 meccanismo idraulico della pala-testa: Consiste delle coperture della pala-testa, del meccanismo idraulico idraulico ecc. dell'equilibrio del lifting& della pala-testa, della pala-testa.

3,3 meccanismo idraulico apri: Consiste della colonna della guida e la manica della guida, apri idraulico comprime & meccanismo di sollevamento ecc.

3,4 meccanismo di presa idraulico: Consiste del sostegno, base del pattino, 2 rotoli di presa, rullo superiore che il lifting& idraulico comprime il meccanismo, parti di potere, cambio. ecc.

lunghezza del worktable 4.Tansition: 3m

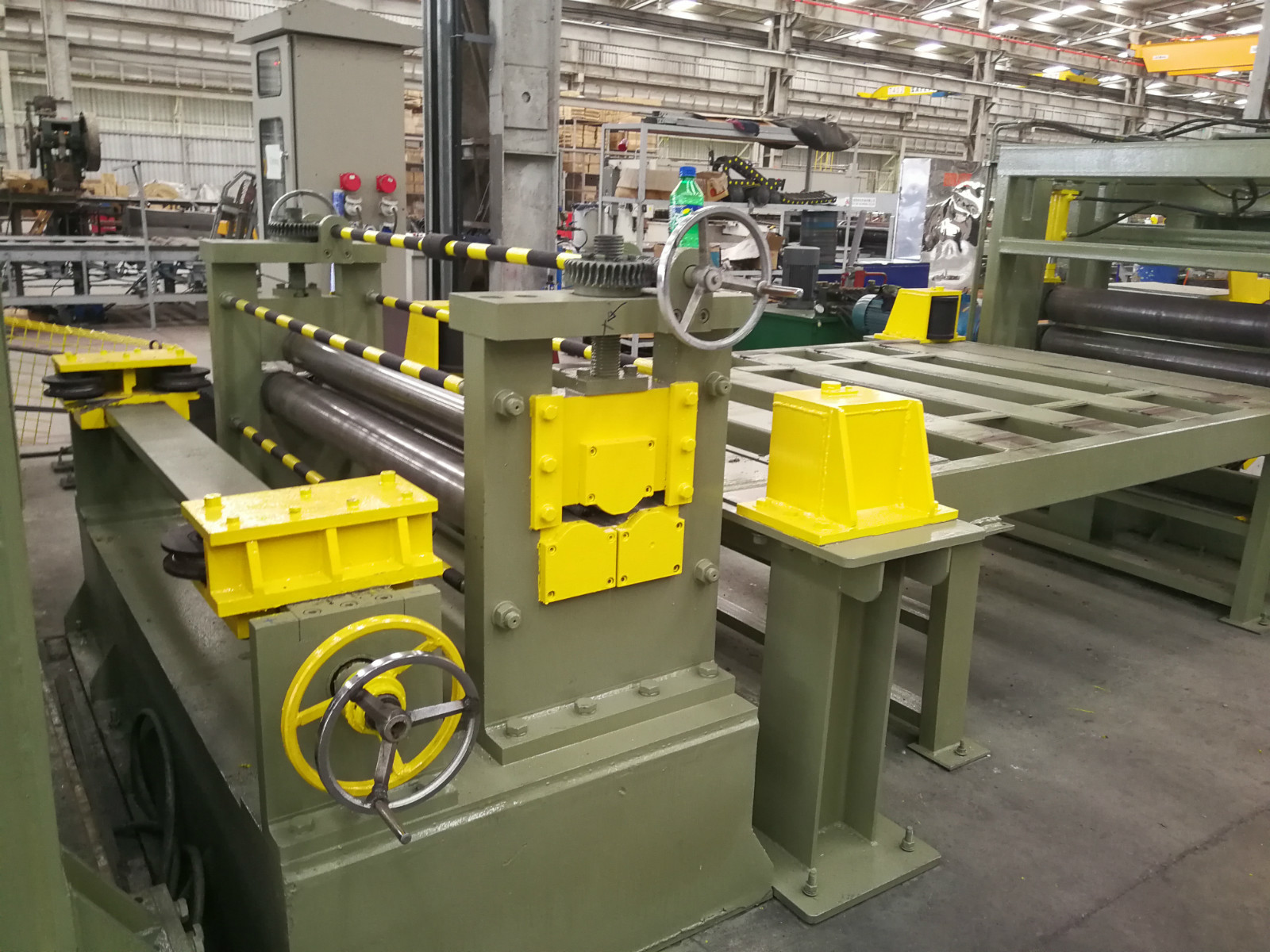

5. Unità di livellamento approssimativa

L'unità di livellamento approssimativa ha tre rulli per il livellamento della funzione. È il modo inattivo.

6. Dispositivo di guida prima del taglio

Il dispositivo di guida consiste di funzionare il sostegno, la ferrovia di guida, il meccanismo di centralizzazione del adjusting& del mandrino della vite, la fase bassa della guida attiva, meccanismo verticale del rullo.

Tutto il dispositivo prima dell'unità di taglio.

unità 7.Slitting:

Consiste della parte dell'elaboratore centrale e del divisorio di potere.

Parte di potere: Consiste della zona di influenza, del rallentatore, del motore velocità-regolabile di CA, della cassa di distribuzione dell'ingranaggio, dell'accoppiamento, della frizione, dei pezzi del collegamento, della trasmissione trasversale universale ecc.

Parte dell'elaboratore centrale: Consiste della fase bassa, sostegno stile fissa, grande pattino dell'asse della lama, asse della lama due pezzi, sostegno attivo, pattino dell'asse dello strumento, meccanismo di regolazione lama-cambiante del sostegno del &exit idraulico attivo dell'entrata, sollevamento elettrico dell'asse superiore dello strumento & comprimere il mechani, ecc. regolabili.

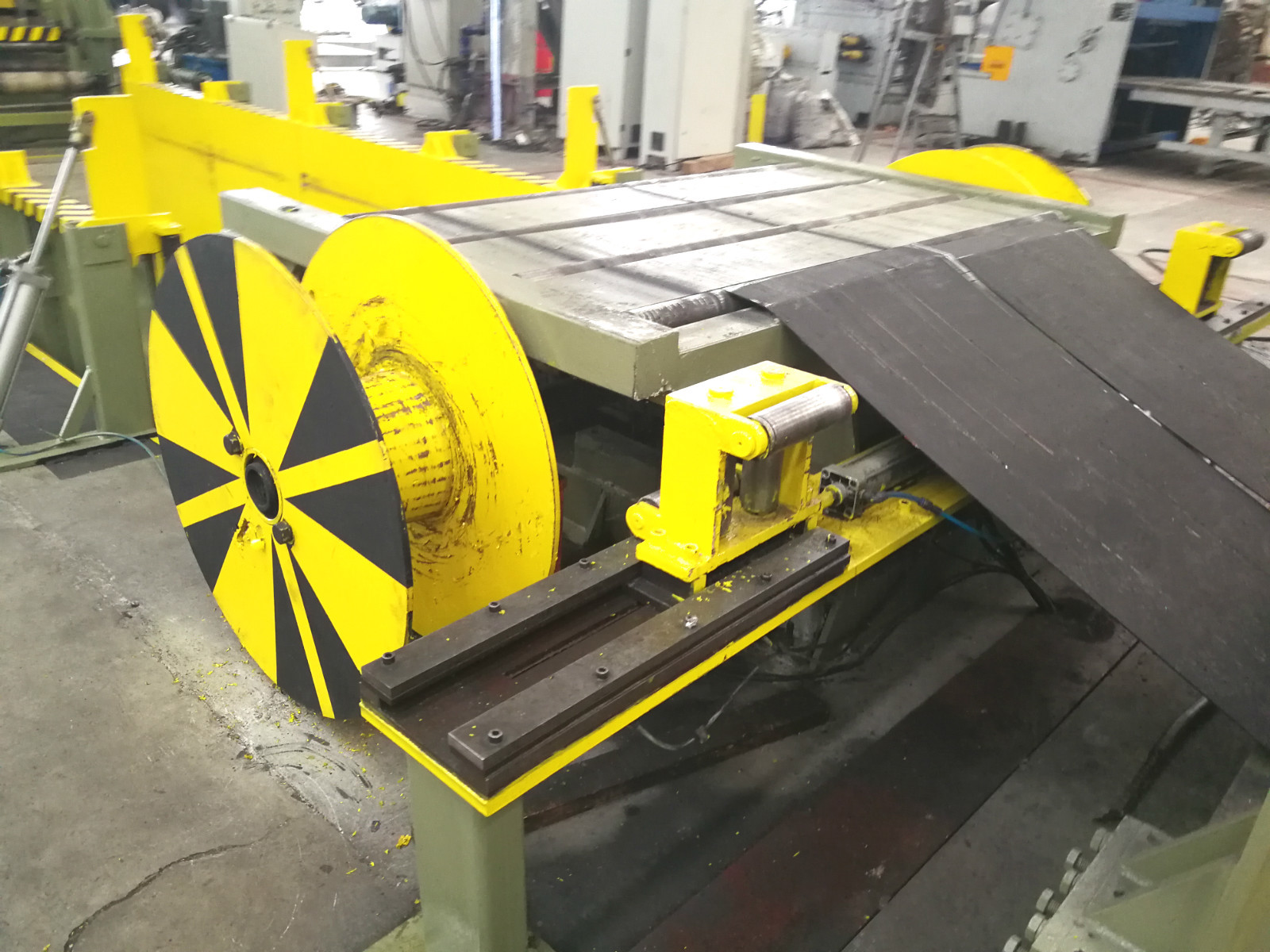

8. Il residuo riavvolge il meccanismo:

Consiste del sostegno, dell'asse del riavvolgimento, sopportanti la base, 2 dischi del riavvolgimento del cono, il meccanismo di trasmissione del rullo dentato del chain&, il riduttore, l'accoppiamento, il motore ecc.

9. Worktable di ciclaggio di &transition:

Consiste del sostegno, sopportante la base, piastra di sostegno rollerway e,

Pozzo di ciclaggio Length×width×depth: come parametro tecnico

worktable di transizione, con il cilindro idraulico per aumentare su.

Sta comprendendo a destra e a sinistra due parti.

10. Preseparazione, meccanismo di tensione, meccanismo di separazione della pressa idraulica, meccanismo piatto-sostenente:

Consiste della base, sopportante la base, cuscinetto pre--seperation, attenuando il sostegno, attenuando il piatto, attenuante il piatto che il lifting& idraulico comprime il meccanismo, tensione che ritorna il sostegno, 2 rotoli del riflettore di tensione, sostegno della stampa-seperation, asse della stampa-seperation, stampa-seperation, idraulica comprime & sollevante il meccanismo, meccanismo piatto-sostenente idraulico, meccanismo piatto-sostenente idraulico dell'equilibrio del lifting&, fornito di strati della separazione, di anelli distanziatori di nylon ecc.

11. Retrocedere unità:

Consiste della base, retrocedendo riducendo la cassa di ingranaggio, retrocedente l'asse, il piatto dell'arco, espansione-tenenti il disco, il meccanismo di ritrazione diagonale del expansion& del pattino, la bocca idraulica delle tenaglie che tagliano il meccanismo, il meccanismo &rotatary del cilindro dell'olio di espansione, il meccanismo dello scaricatore, l'accoppiamento, il braccio supportante attivo idraulico, supportare la base, fornita di motore velocità-regolabile ecc. di CA.

12. Carrello scaricante idraulico:

Questo carrello può portare la separare-bobina, movimento idraulico e l'ascensore, il funzionamento del carrello è determinato dal motore che la guida di scorrimento a quattro ruote va via la linea e l'uscita.

13. Sistema elettrico:

Tavola di controllo centrale.

Consiste del gabinetto, del gabinetto di funzionamento di controllo elettrico principale, del gabinetto di funzionamento di aiuto e di altri electrics. Fendendo e retrocedendo motore.

La protezione di sicurezza dell'insieme dell'attrezzatura, il bottone dell'interruzione dell'elettricità dello stop& di emergenza, la lampada ecc. dell'esposizione di macchina-fermata.

Circuito idraulico 14:

Potenza idraulica 25L/min

Compreso: stazione idraulica, valvole, serbatoio dell'olio, tubo unito e molle, tubo duro ecc.

Fendendo lama, distanziatore, piatto dello spazio, barilotto del distanziatore, lista dell'anello di gomma (non con la macchina, il costo supplementare di bisogno)
