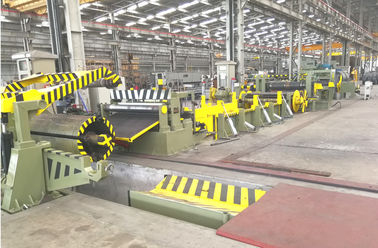

macchina di taglio d'acciaio della bobina di 4.5x1600 ISO9001 1550mm

macchina di taglio d'acciaio della bobina di 4.5x1600 ISO9001, larghezza di 800-1550mm di materiale

Descrizione:

Caricamento d'acciaio della bobina, decoiling la bobina d'acciaio, fendendo il piatto e retrocedendo unità e scarico.

Parametro tecnico:

1. Spessore massimo 4.5mm, acciaio dolce laminato a caldo minimo di materia prima di spessore 2.5mm.

2. Larghezza di materiale: 800-1550mm

3. Peso della bobina d'acciaio: 25 tonnellate massime

4. Diametro interno della bobina d'acciaio: 508mm-760mm

5. Diametro esterno della bobina d'acciaio: Max.1600mm

6. Diametro del rullo di pressione: 190mm

7. Potere del motore del rullo di presa: 2.2kw, modello del cambio: BWD13, tasso: 187

8. Velocità di lavoro del rullo di presa: 3m/min

9. Quantità di livellamento approssimativa del rullo: 3, su uno, fondo due.

10. Diametro di livellamento approssimativo del rullo: 125mm

11. Per il taglio dei prodotti di rivestimento, fendendo tolleranza di larghezza: ±0.20mm

12. Per il taglio dei prodotti di rivestimento, Max.weight della bobina: 15ton

13. Per il taglio dei prodotti di rivestimento, il diametro interno della bobina d'acciaio: 760mm

14. Taglio dello spessore dell'unità: 2.5~4.5mm, C245

15. Specifiche di ciclaggio del pozzo: 5500×2200mm×2500mm Length×width×depth

16. Taglio del diametro dell'asse: 220mm

17. Taglio del materiale dell'asse: 40Cr

18. Taglio del potere del motore principale dell'unità: 37kw (960RPM), INGRANAGGIO BOX650

19. I dettagli della lama, distanziatore, anello di gomma, vedono la lista del collegamento.

20. Taglio del materiale della lama: H13K, durezza HRC55-58

21. Il residuo riavvolge il potere del motore principale del meccanismo: YLJ6.3KG/M

22. Velocità di riavvolgimento, spessore 4.5mm, 20m/min. spessore massimo 2.5mm, velocità massima di frequenza di CA 25m/min regolabile

23. Potere del motore principale dell'unità di riavvolgimento: 90kw (960rpm), cambio: 850

24. I dettagli della dimensione, vedono il disegno allegato

Dettagli di tutto il dispositivo:

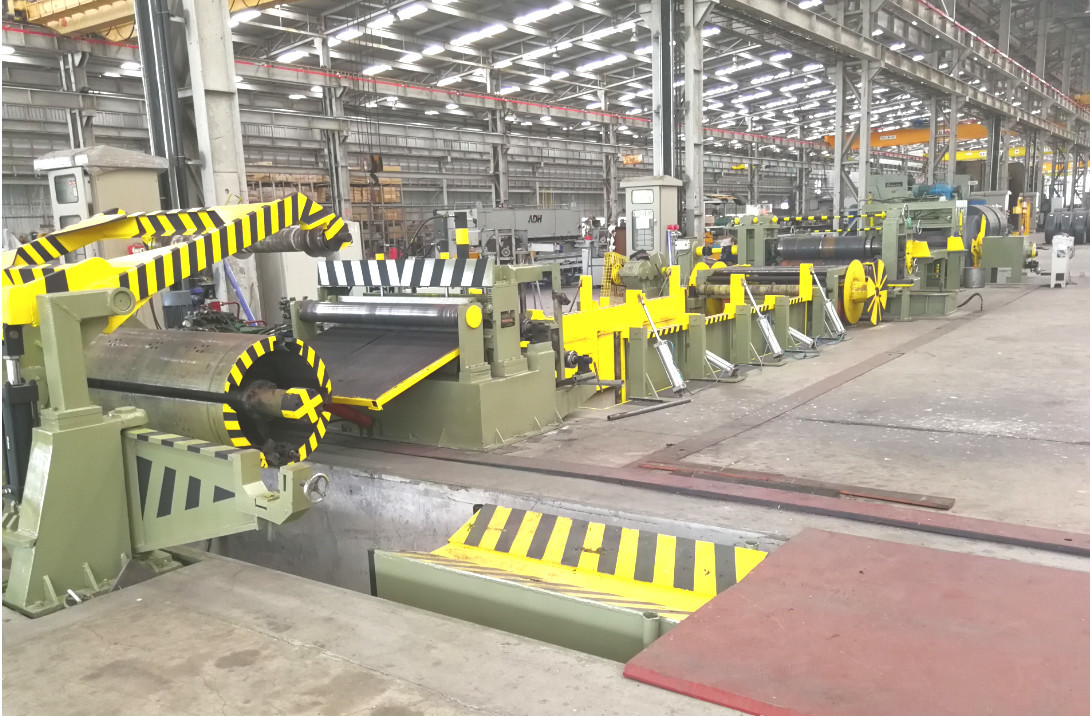

1. Carrello idraulico di caricamento della bobina

Questo carrello può portare la bobina d'acciaio e farlo alzare ed abbassare. La ferrovia di guida a quattro ruote che cammina, su e giù è finita dal cilindro idraulico, il funzionamento del carrello è finito dal riduttore del cambio e del motore.

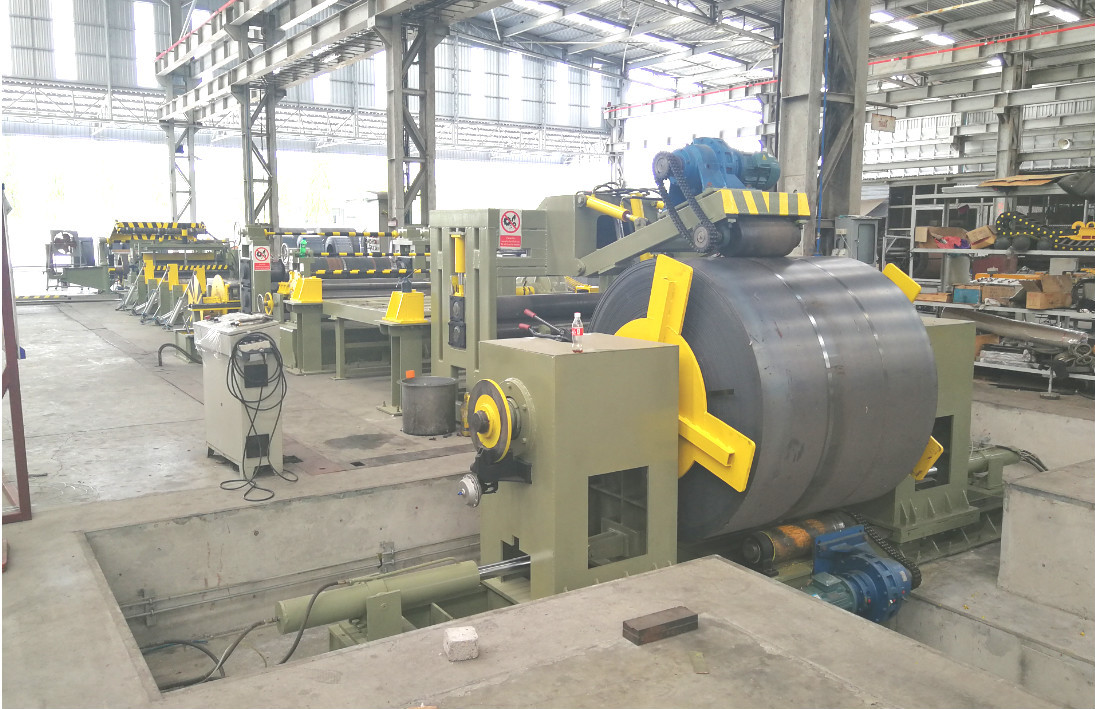

2. Decoiler idraulico

Tipo a doppia testa dell'ombrello, includente: unità destra e sinistra,

Aperto e vicino: Idraulico

Consiste della base disegnata guida, del sostegno, del meccanismo dello scaricatore, dell'asse decoiling e del tipo dell'ombrello a doppia testa.

Il decoiler può muoversi da sinistra a destra e centralizzare simultaneamente.

3.Light tipo stampa-guida idraulica, testa della pala, apri, pizzicante meccanismo:

Ha composto di base struttura-disegnata, di braccio idraulico della stampa-guida, di meccanismo idraulico della pala-testa, di meccanismo idraulico apri, di meccanismo di presa idraulico ecc.

3,1 meccanismo idraulico della stampa-guida: Consiste del braccio idraulico della premere-guida, della ruota d'acciaio della premere-guida, del meccanismo di trasmissione a catena del wheel& del dente per catena, forniti con velocità cicloidale della girandola 5.5Kw che riduce il motore ecc.

3,2 meccanismo idraulico della pala-testa: Consiste delle coperture della pala-testa, del meccanismo idraulico idraulico ecc. dell'equilibrio del lifting& della pala-testa, della pala-testa.

3,3 meccanismo idraulico apri: Consiste della colonna della guida e la manica della guida, apri idraulico comprime & meccanismo di sollevamento ecc.

3,4 meccanismo di presa idraulico: Consiste del sostegno, base del pattino, 2 rotoli di presa, rullo superiore che il lifting& idraulico comprime il meccanismo, parti di potere, cambio. ecc.

4.Tansition worktable, lunghezza di lunghezza: 3m

5. Unità di livellamento approssimativa

L'unità di livellamento approssimativa ha tre rulli per il livellamento della funzione. È il modo inattivo.

6. Dispositivo di guida prima del taglio

Il dispositivo di guida consiste di funzionare il sostegno, la ferrovia di guida, il meccanismo di centralizzazione del adjusting& del mandrino della vite, la fase bassa della guida attiva, meccanismo verticale del rullo.

Tutto il dispositivo prima dell'unità di taglio.

unità 7.Slitting:

Consiste della parte dell'elaboratore centrale e del divisorio di potere.

Parte di potere: Consiste della zona di influenza, del rallentatore, del motore velocità-regolabile di CA, della cassa di distribuzione dell'ingranaggio, dell'accoppiamento, della frizione, dei pezzi del collegamento, della trasmissione trasversale universale ecc.

Parte dell'elaboratore centrale: Consiste della fase bassa, sostegno stile fissa, grande pattino dell'asse della lama, asse della lama due pezzi, sostegno attivo, pattino dell'asse dello strumento, meccanismo di regolazione lama-cambiante del sostegno del &exit idraulico attivo dell'entrata, sollevamento elettrico dell'asse superiore dello strumento & comprimere il mechani, ecc. regolabili.

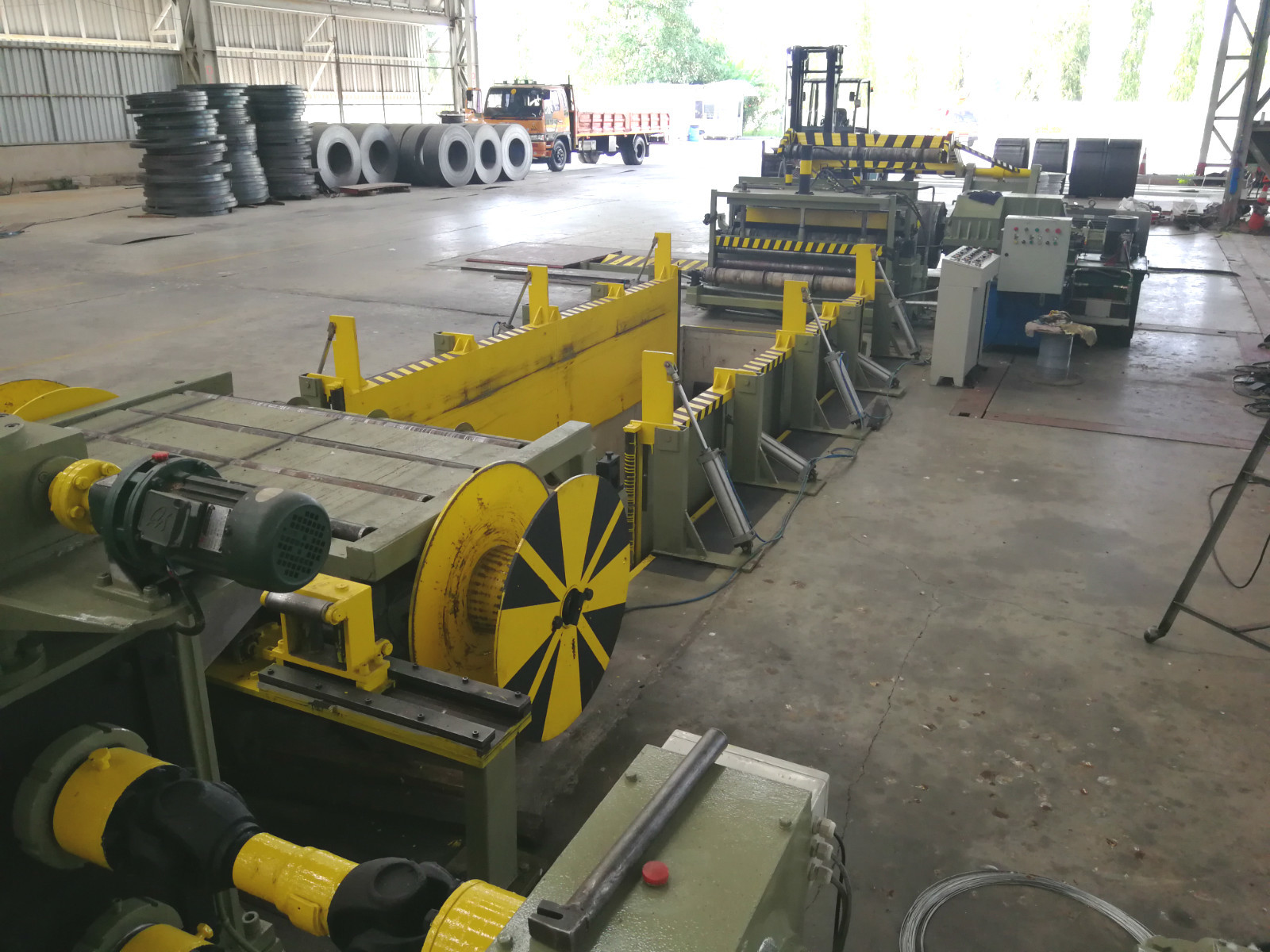

8. Il residuo riavvolge il meccanismo:

Consiste del sostegno, dell'asse del riavvolgimento, sopportanti la base, 2 dischi del riavvolgimento del cono, il meccanismo di trasmissione del rullo dentato del chain&, il riduttore, l'accoppiamento, il motore ecc.

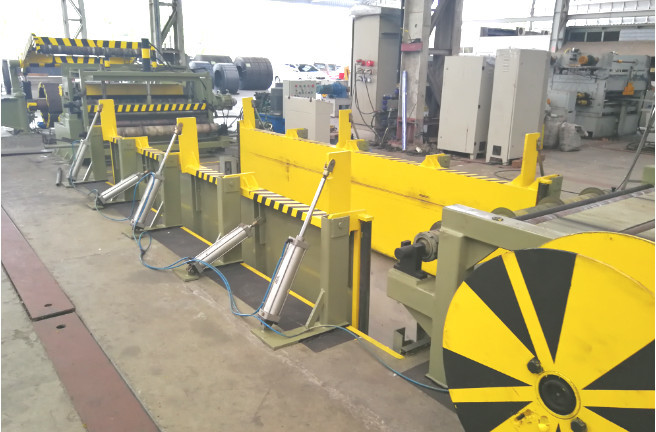

9. Worktable di ciclaggio di &transition:

Consiste del sostegno, sopportante la base, piastra di sostegno rollerway e,

Pozzo di ciclaggio Length×width×depth: come parametro tecnico

worktable di transizione, con il cilindro idraulico per aumentare su.

Sta comprendendo a destra e a sinistra due parti.

10. Preseparazione, meccanismo di tensione, meccanismo di separazione della pressa idraulica, meccanismo piatto-sostenente:

Consiste della base, sopportante la base, cuscinetto pre--seperation, attenuando il sostegno, attenuando il piatto, attenuante il piatto che il lifting& idraulico comprime il meccanismo, tensione che ritorna il sostegno, 2 rotoli del riflettore di tensione, sostegno della stampa-seperation, asse della stampa-seperation, stampa-seperation, idraulica comprime & sollevante il meccanismo, meccanismo piatto-sostenente idraulico, meccanismo piatto-sostenente idraulico dell'equilibrio del lifting&, fornito di strati della separazione, di anelli distanziatori di nylon ecc.

11. Retrocedere unità:

Consiste della base, retrocedendo riducendo la cassa di ingranaggio, retrocedente l'asse, il piatto dell'arco, espansione-tenenti il disco, il meccanismo di ritrazione diagonale del expansion& del pattino, la bocca idraulica delle tenaglie che tagliano il meccanismo, il meccanismo &rotatary del cilindro dell'olio di espansione, il meccanismo dello scaricatore, l'accoppiamento, il braccio supportante attivo idraulico, supportare la base, fornita di motore velocità-regolabile ecc. di CA.

12. Carrello scaricante idraulico:

Questo carrello può portare la separare-bobina, movimento idraulico e l'ascensore, il funzionamento del carrello è determinato dal motore che la guida di scorrimento a quattro ruote va via la linea e l'uscita.

13. Sistema elettrico:

Tavola di controllo centrale.

Consiste del gabinetto, del gabinetto di funzionamento di controllo elettrico principale, del gabinetto di funzionamento di aiuto e di altri electrics. Fendendo e retrocedendo motore.

La protezione di sicurezza dell'insieme dell'attrezzatura, il bottone dell'interruzione dell'elettricità dello stop& di emergenza, la lampada ecc. dell'esposizione di macchina-fermata.

Circuito idraulico 14:

Potenza idraulica 25L/min

Compreso: stazione idraulica, valvole, serbatoio dell'olio, tubo unito e molle, tubo duro ecc.

Fendendo lama, distanziatore, piatto dello spazio, barilotto del distanziatore, lista dell'anello di gomma (non con la macchina, il costo supplementare di bisogno)

Applicazione:

Questa linea è per la bobina d'acciaio che si svolge, taglio del piatto e processo di taglio d'acciaio della bobina.
