Name: CTL12×1600 Linea di taglio a lunghezza completamente automatica per bobine in acciaio di larghezza 1600 mm con capacità di 30 tonnellate
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: CTL12×1600
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Numero di modello: CTL12×1600 Taglio alla linea di lunghezza

Gamma di spessori di lavorazione: Bobina in acciaio al carbonio da 5 mm ~ 12 mm

Intervallo di larghezza di elaborazione: 800mm~1500mm

Carico massimo di una singola bobina in acciaio: 30 tonnellate

Mirino a lunghezza di taglio fissa: 2000mm~6000mm

Velocità di produzione massima: 15 metri al minuto

Modalità di controllo: PLC + Touch Screen Controllo completamente automatico

Articoli personalizzabili: Dimensioni della piattaforma impilabile, dispositivo di riordino dei piatti

Informazioni di base

Luogo di origine: Wuxi, Cina

Marca: CMC

Numero di modello: CTL12×1600

Termini di pagamento e spedizione

Tempi di consegna: 90 giorni

Termini di pagamento: T/T, L/C

Capacità di alimentazione: Secondo i requisiti

Galleria

CTL12×1600 Linea di taglio a lunghezza completamente automatica per bobine in acciaio di larghezza 1600 mm con capacità di 30 tonnellate

Descrizione di prodotto

CTL12×1600 Coil di acciaio tagliato in linea di lunghezza

Visualizzazione del prodotto

Articolo	Dettagli
Nome del prodotto	Tagliare in linea
Modello	CTL12×1600
Materiale di lavorazione	Acciaio Q235, Q355, Q460, resistenza al rendimento ≤460Mpa
Funzione di elaborazione	Decoiling di bobine di acciaio, livellamento, taglio CNC a lunghezza fissa, impilamento
Modalità di funzionamento	Collegamento completamente automatico / controllo manuale di un'unica unità
Industria applicabile	Fabbricazione di lampade stradali, di alberi, di strutture in acciaio
Opzioni personalizzabili	Dimensioni della piattaforma di impilazione, dispositivo di pulizia del materiale

Introduzione del prodotto

La linea di taglio in lunghezza CTL12×1600 è appositamente progettata per la lavorazione di bobine di acciaio in piastre piatte rettangolari.livellamento e taglio incrociato a lunghezza fissaL'intera linea può fermarsi per riavvolgere le bobine di acciaio residue convenientemente per la produzione di diverse dimensioni di piastra.

Adotta il controllo CNC completamente automatico. Gli operatori hanno solo bisogno di impostare la lunghezza della piastra e la quantità di taglio sul touch screen. È caratterizzato da una velocità di produzione rapida, risparmiando notevolmente i costi di manodopera.È necessario un solo operatore, e il contatto tra il personale e le piastre d'acciaio è ridotto al minimo per garantire la sicurezza operativa.

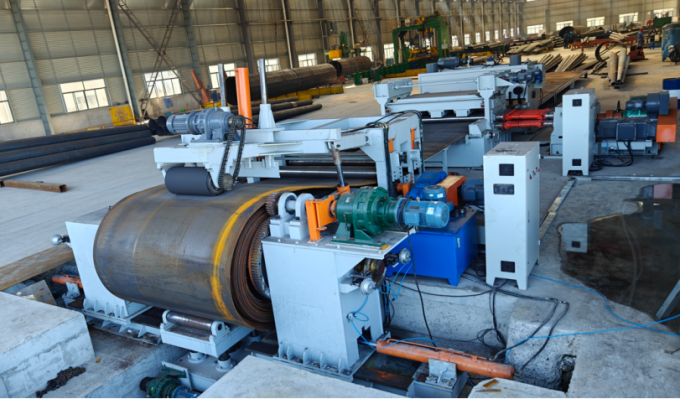

CTL12×1600 Steel Coil Cut To Length Line Overview

Flusso del processo di produzione:
Caricamento del materiale → Decoiling → Pressa e guida → alimentazione a pinza → livellamento grezzo → posizionamento a guida → livellamento di precisione → misurazione della lunghezza dell'encoder → taglio incrociato → trasporto a pinza → impilamento

Principali parametri tecnici

- No, no, no, no.	Articolo	Specificità
1	Materiale lavorato	Q235, Q355, Q460, σs ≤ 460Mpa
2	Intervallo di spessore del materiale	5 ~ 12 mm
3	Larghezza del materiale	800 ~ 1500 mm
4	Diametro esterno della bobina di acciaio	Φ800 ~ Φ2000 mm
5	Diametro interno della bobina di acciaio	Φ500 ~ Φ760 mm
6	Peso massimo della bobina	30 tonnellate
7	Taglio di lunghezza fissa	2000 ~ 6000 mm
8	Velocità massima di livellamento	15 m/min
9	Diametro / passo del rullo di livellamento	Φ180 mm / 215 mm
10	Materiale del rullo di livellamento	40Cr
11	Fornitore di alimentazione di ingresso	415V / 50Hz, 3 fasi
12	Spazio occupato	Circa 19 m (L) × 7,7 m (W)

Composizione completa delle linee

Dolly di carico della bobina d'acciaio
Decoiler idraulico a cantilever singolo
Dispositivo idraulico per la pressione, la testa della pala e il spremitura (con livellamento grezzo a 3 rulli)
Dispositivo di posizionamento di guida
Unità di livellamento di precisione
Unità di misura della lunghezza dell'encoder
Macchine di taglio incrociato
Dispositivo per il trasporto e l'accumulo di pinze
Sistema idraulico
Sistema pneumatico
Sistema di controllo elettrico PLC

Specificativi delle apparecchiature di base

Dolly di carico della bobina d'acciaio
- Capacità massima di carico: 30 tonnellate
- dotato di doppi rulli nella parte superiore, che supportano la funzione di riavvolgimento delle bobine per evitare che le bobine si allontanino e si impigliino durante il retrocesso.
- Usato per trasportare bobine d'acciaio e sollevare bobine sul decoller.

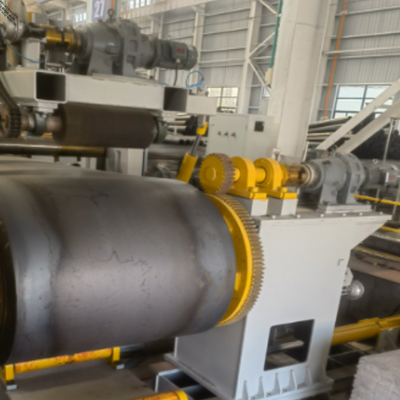

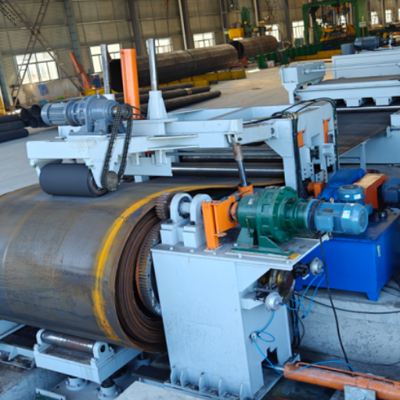

Decoiler idraulico a cantilever singolo
Espansione idraulica dell'albero per fissare le bobine d'acciaio per lo svincolo passivo. Dotato di freno di tensione manuale. Due serie di decollatori realizzano la regolazione del centro durante il carico della bobina.Il deflettore laterale rotondo evita interferenze con bobine strette.

Dispositivo idraulico per premere e pizzicare con livellatore a tre rotoli
Adotta 2 rulli inferiori + 1 rulli superiori struttura di livellamento grezzo.Equipaggiato con testa di pala idraulica per l'alimentazione liscia della testa di bobina.

Unità di livellamento di precisione
Struttura di livellamento a 9 rulli (4 rulli superiori + 5 rulli inferiori). I rulli superiori e inferiori sono tutti rulli di guida attiva con velocità lineare costante per migliorare la qualità del livellamento.I rulli adottano un trattamento di spegnimento a media frequenzaI rulli di supporto regolabili migliorano la rigidità dei rulli per liberare lo stress interno delle piastre d'acciaio e raggiungere un'eccellente piattezza.

Unità di misura della lunghezza dell'encoder
Installato integralmente con la macchina di livellamento su base condivisa.

Macchine di taglio incrociato
Spessore di taglio massimo:12 mm, larghezza effettiva massima:1600 mm. Struttura di taglio idraulica.

Dispositivo per il trasporto e l'accumulo di pinze
È costituito da un tavolo a rulli di trasporto, un meccanismo di lancio di piastre, un banco di lavoro di impilazione e un dispositivo di pulizia del materiale (facoltativo).La lunghezza della piattaforma di impilazione può essere personalizzata in base alla dimensione massima della piastra del palo di luce del cliente.

Sistema idraulico e pneumatico
- stazione idraulica, bombole, valvole e condotte (olio idraulico da preparare dal compratore)
- Pressione di lavoro del sistema pneumatico ≤ 0,8 MPa, consumo d'aria:1.5 m3/min. (Fonte d'aria da preparare dall'acquirente)

Sistema di controllo elettrico
PLC + touch screen interfaccia uomo-macchina. Supporta il funzionamento di collegamento automatico e il controllo manuale indipendente di ogni singola macchina. Gli operatori possono impostare liberamente la lunghezza di taglio e la quantità di piastre.La funzione di arresto di emergenza della linea completa è dotata di dispositivi per proteggere la sicurezza dell'attrezzatura e del personale..

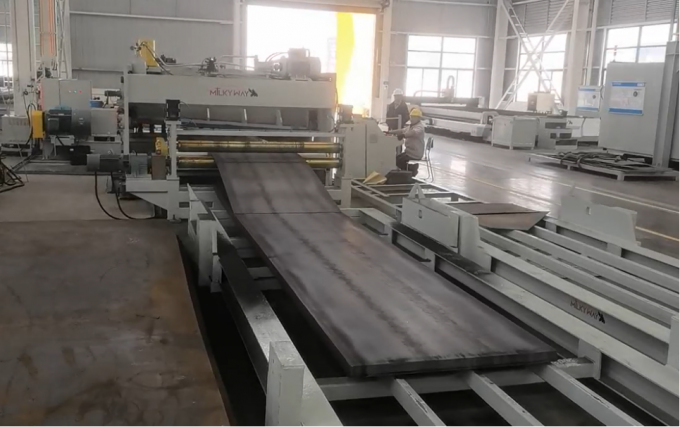

CTL12×1600 Electrical Control System and Operation Interface

Principali vantaggi

Articolo di vantaggio	Descrizione
Funzione integrata	Realizzare decollaggio, livellamento, taglio a lunghezza fissa e impilazione in una linea; supportare il riavvolgimento della bobina per cambiare le diverse specifiche della piastra
Controllo CNC ad alta precisione	Misurazione della lunghezza fissa dell'encoder, lunghezza di taglio arbitraria e impostazione della quantità tramite touch screen
Performance di livellamento eccellente	9 rulli di livellamento attivi, tensione interna della piastra completamente rilasciata, piattezza stabile
Alta efficienza produttiva	Produzione automatica continua, velocità di funzionamento rapida, riduzione dei costi di produzione completi
Operazione semplice	È necessario un solo operatore; ridurre al minimo il contatto diretto con le piastre d'acciaio per una maggiore sicurezza
Configurazione flessibile	La piattaforma di impilazione e il dispositivo di pulizia possono essere personalizzati in base ai requisiti di produzione del palo di luce
Protezione della sicurezza affidabile	Pulsante di arresto di emergenza a linea completa, protezione di blocco per ogni sezione di lavorazione

Gamma di applicazione

Pallone conico, lampadario ottagonale, palo alto, piastra di acciaio grezzo
Struttura in acciaio, attrezzature meccaniche per la lavorazione di piastre piatte
Taglio di materie prime per la fabbricazione di lamiere metalliche

Supporto al servizio post-vendita

Articolo di servizio	Dettagli del servizio
Copertura della garanzia	12 mesi di garanzia completa; lunga garanzia di servizio per motori principali e riduttori di velocità
Fornitura di ricambi	Fornitura a lungo termine di pezzi di ricambio usurati a costo di fabbrica
Servizio all'estero	Ingegneri disponibili per installazione, messa in servizio e formazione degli operatori all'estero
Supporto remoto	Debug online a distanza e guida tecnica
Documenti	Manuale di esercizio completo in inglese e materiale di addestramento

Domande frequenti

Interrogazione	Risposta
Che spessore e larghezza di piastra d'acciaio può questo processo CTL12×1600 tagliare in linea di lunghezza?	È adatto per 5 ~ 12mm di spessore, 800 ~ 1500mm di larghezza bobina di acciaio, peso della bobina massima fino a 30 tonnellate, taglio lunghezza gamma 2000 ~ 6000mm.
Possiamo fermare la linea e riavvolgere la bobina di acciaio rimanente?	Il carrello di carico è progettato con una struttura anti-rulli sciolti, l'intera linea può fermarsi e riavvolgere la bobina residua per cambiare altre specifiche di produzione.
Questa linea tagliata in lunghezza è adatta per la fabbricazione di lampioni?	La lunghezza massima di impilazione può essere personalizzata per corrispondere alla piastra più lunga del palo di luce.
