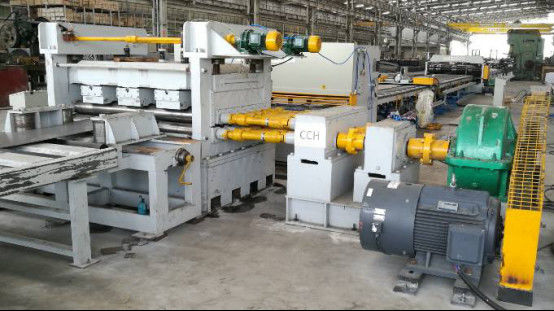

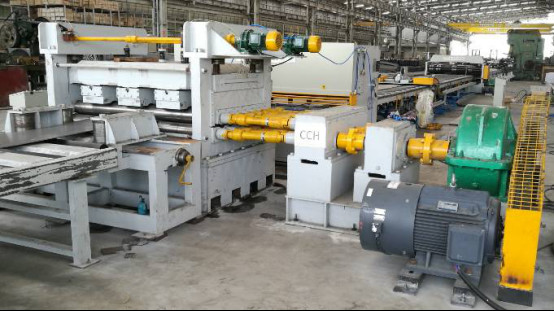

6 X 1600 Macchina di taglio a lunghezza economica
Parametro tecnico:
1Spessore del materiale: 2 mm-6,0 mm per l'acciaio caldo laminato Q235A
2Larghezza del materiale: 800-1600 mm
3Peso della bobina in acciaio: Max 15 tonnellate
4Diametro interno della bobina in acciaio: Φ500 mm-Φ750 mm
5Velocità di livellamento: 5-15 m/min
6Numero di rulli di livellamento: 13
7. diametro dei rulli di livellamento: 130 mm
8- Distanza di lunghezza per scala: 2000-12000 mm secondo i requisiti.
10Tolleranza della lunghezza di taglio: ±15 mm (sulla base di una piastra di lunghezza di 8 m)
11Potenza del motore di livellamento principale: 37 kW (totalmente circa 57 kW)
12. larghezza della superficie della macchina: circa 7000 mm
Rapido dettaglio:
| Nome |
Altro nome |
Marchio |
CMC |
| Taglio a lunghezza per il palo di luce |
Decoiler,
macchine per il taglio di bobine di acciaio,
Tagliando.
macchine per il taglio di palo di luce;
|
Caratteristica |
La nostra linea è diversa dal tradizionale taglio in lunghezza, si può ottenere una lamina a forma di scala con un lato piccolo e un lato più largo. |
| capacità di taglio |
Spessore 2-6 mm
12000 mm di lunghezza
Larghezza 800-1600 mm
|
Utilizzo industriale |
Lumiere di strada industriali |
Applicazione:
E' per il processo di svincolo, livellamento, taglio, taglio di bordo di raschiatura e taglio conico di materiali a palo leggero,
per ottenere un lato di piccola larghezza, un lato grande larghezza piastra di acciaio.
Specificità
1- Carrosseria di caricamento a bobina d'acciaio:
In alto e in basso: idraulico
Movimento orizzontale
Peso massimo di carico: 15 t
2. decollatore idraulico a due teste:
Compresi: motore, riduttore,
Il sistema a catena assume lo spostamento per ruotare.
Apertura e chiusura: idraulica
Peso massimo di carico: 15 t
3. unità di livellamento: (tipo a due strati),
con una lunghezza di 20 mm o più, ma non superiore a 50 mm
13 rulli, di cui 2 rulli di alimentazione, 11 rulli di livellamento
Materiale per il rullo di livellamento: 42Cr. diametro: 130 mm, SE spento
Due strati di rulli di livellamento, motore azionamento a vite per regolare lo spostamento di strati su e giù.
Il sistema di trasmissione comprende motore regolabile, riduttore e così via.
Il movimento su/sotto dei rulli di alimentazione è idraulico.
L'unità è dotata di sistema di guida.
misurazione della lunghezza
L'encoder di conteggio della lunghezza è installato sul rullo
4, Taglio (Tagliatrice manuale a plasma preparata dal cliente)
5Unità di taglio a doppio taglio.
E' per tagliare il bordo raschiato della piastra d'acciaio laminata a caldo per ottenere la larghezza esatta per il palo di luce.
Il taglio della lamiera di acciaio si basa sul principio del taglio a laminazione.
È destinato a controllare il taglio rettilineo, modificando la posizione della lama di taglio per ottenere una lamina a pali leggeri di diversa larghezza e dimensione.
Tra cui:
Tavolo di supporto con rotaia
Clamping sheet dolly, un pezzo
Unità di taglio di bordo a doppia lama con motore e cambio.
6. Unità di taglio conipere
La macchina di taglio conico è basata sul principio di taglio a rotolamento per tagliare la lamiera di acciaio.
Per controllare il grado di taglio conico, è necessario modificare la posizione del tappo del dolly per controllare la velocità di taglio conico.
Tra cui:
Tavolo di supporto con rotaia
Clamping sheet dolly, un pezzo
Unità di taglio di bordo a lame singole con motore e cambio.
7. Tavola di supporto a sfera per fogli fini conici
8Sistema elettrico:
Tavolo di controllo centrale.
PLC, inverter a guidatore CA hanno la caratteristica di una risposta rapida e una buona attività, che possono controllare efficacemente la precisione di misura
e velocità di corsa.
9Sistema idraulico:
Potenza idraulica 25L/min
Tra cui: stazione idraulica, valvole, serbatoio dell'olio, giunto, tubo morbido, tubo duro e così via.
Qual è la differenza tra la versione standard e quella economica?
Rispetto al taglio standard in lunghezza, il tipo economico non ha quanto segue:
1) pressioni idrauliche di guida, teste di pala, pinze e dispositivi di alimentazione.
L'utilizzatore deve utilizzare una gru per sollevare la testa del foglio e fornirla all'unità di livellamento.
2) macchina idraulica di taglio a trave oscillante: QC12Y-6X2000
L'utilizzatore deve utilizzare una macchina manuale per il taglio a plasma per tagliare il foglio.
Comunicazione con i clienti
R: Come tagliare un foglio con un lato di piccola larghezza e un lato di grande larghezza da questa macchina?
B: In primo luogo, c'è un'unità di taglio a doppio bordo, è per taglio bordo raschiatura della piastra d'acciaio laminata a caldo per ottenere la larghezza esatta per palo di luce,
e poi possiamo usare la nostra unità di taglio conico per tagliare la lamiera in 2 pezzi con un lato piccolo e un lato più grande lamiera.
Il taglio conico è effettuato con un tappo di taglio in forma conica nella parte anteriore dell'unità di taglio.
velocità di taglio conica.
R: Quanti modelli abbiamo per il taglio in lunghezza?
B: Abbiamo tre tipi, 6X1600-12 metri (per lunghezza di taglio massima 12 metri), 6X1600-14 metri (per 14 metri) e 6X1600-16 metri
(per un massimo di 16 metri).
R: Quanto dura il periodo di garanzia della qualità?
E quando la macchina arriverà al laboratorio del cliente, manderemo l'ingegnere a mettere in servizio la macchina e darà formazione.
Ma anche, il cliente può lasciare il loro ingegnere al nostro laboratorio per studiare prima della consegna.
