Macchina per il taglio delle porte a poli di luce laser CNC, modello: LDC-350/2000
Motore di accensione a laser a controllo numerico, LDC-350/2000
(适合圆杆, 杆per polo rotondo, conico, polo ottagonale e polo poligonale)
Applicazione:
È adatto per il taglio conico a polo, a polo rotondo, a polo leggero ottagonale a porta CNC, la forma di taglio può essere qualsiasi disegno progettato da un computer.

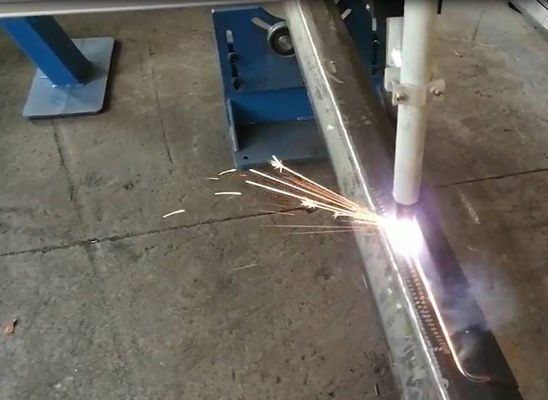

La fonte di taglio è un laser automatico, quindi la velocità di taglio è molto veloce e la qualità del taglio è migliore del taglio a plasma e a fiamma.

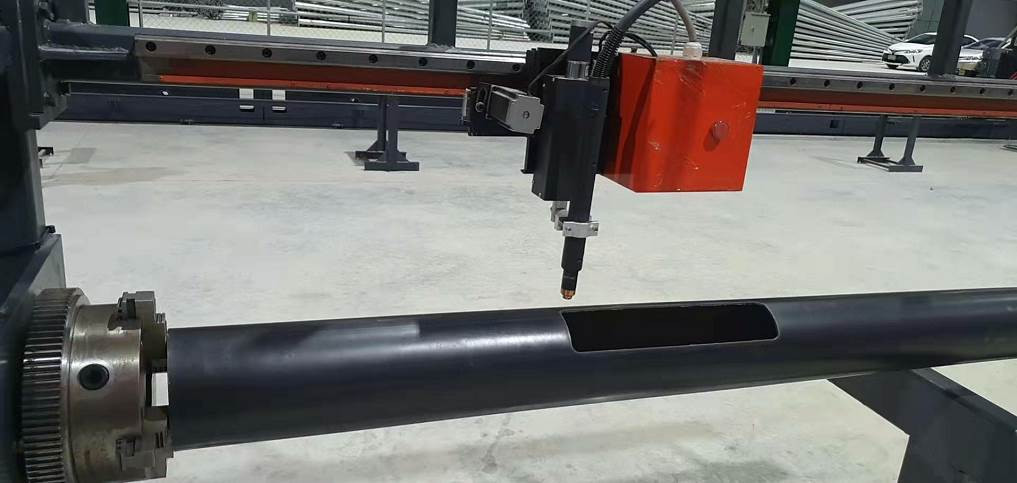

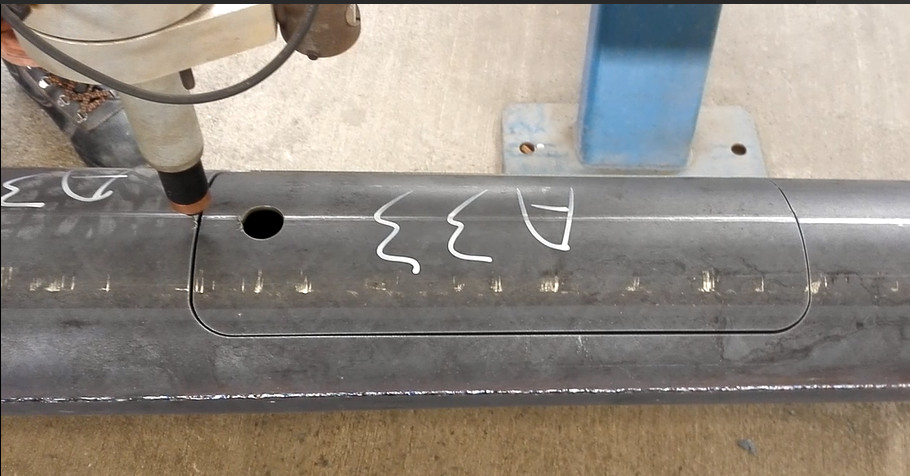

Il punto chiave è che, a causa dell'utilizzo del modo di taglio laser, il divario di taglio è molto piccolo e i pezzi tagliati sono generalmente utilizzati come coperture per porte.
适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割,切割形状可以是任何电脑CAD可绘图的图形都可以通过随机附带的专用软件来切割.
La fonte di taglio è un laser automatico, quindi la velocità di taglio sarà molto veloce, e il taglio a luce è un cerchio intero, la qualità del taglio è migliore rispetto al taglio a plasma e fiamma.
由于使用激光切割方式,切割隙比较小,切割下来的部件通常可以作为门盖使用.
Parametro principale: principali parametri tecnologici
| - No, no, no, no. |
Articolo |
Parametro |
| 1 |
Materiale per pali 杆子材料 |
Acciaio |
| 2 |
Lunghezza massima di taglio, asse X
Lungozza di taglio più importante, asse x
|
2000 mm (per il taglio di una sola corsa) |
| 3 |
Angolo di rotazione, asse A
旋转角, A asse
|
Qualsiasi angolo da 0 a 360 gradi |
| 4 |
Diametro esterno minimo del paloil più piccolo diametro |
60 |
| 5 |
Polla massimadiametro esterno massimo diametro del bastone |
350 |
| 6 |
Peso massimo del palo massimo peso del palo |
350 kg |
| 7 |
Lunghezza massima del palo |
12m, 14m |
| 8 |
Sistema di controllo CNC sistema di controllo numerico |
Sistema di controllo dei tubi a forma diversa
Fangio L6000
|
| 9 |
Fibra laser fonte 激光光源 |
√ √ √ √ √ √
Raycus 3 kW
|
| 10 |
Torcia di taglio laser 激光头 |
E fare due.0 |
| 11 |
Aggiustatore di altezza laser |
iHC100B |
| 12 |
Sistema di regolazione dell'altezza laser |
MS-J150 |
| 13 |
Dispositivo di raffreddamento laser 激光冷水机 |
HL-2000-QG2/2 |
| 14 |
建议使用气体,氧气
Suggerimento di gas di taglio: O2
|
O2 |
| 15 |
Spessore e velocità di taglio
√ √ √ √ √
|
见 allegati |
| 16 |
Riduzione del divario |
Circa 0,3-0,5 mm |
| 17 |
Motore principale/marca 电机 |
Servomotore 伺服 |
| 18 |
Asse di controllo asse di controllo |
3 assi, X,A,Z 3 assi di controllo,X,A,Z |
| 19 |
Modalità di lavoro: tipo di catena di montaggio, a sinistra e a destra, direzione di produzione a senso unico
工作形式: 流水线型式,左进右出, 一个生产方向
|

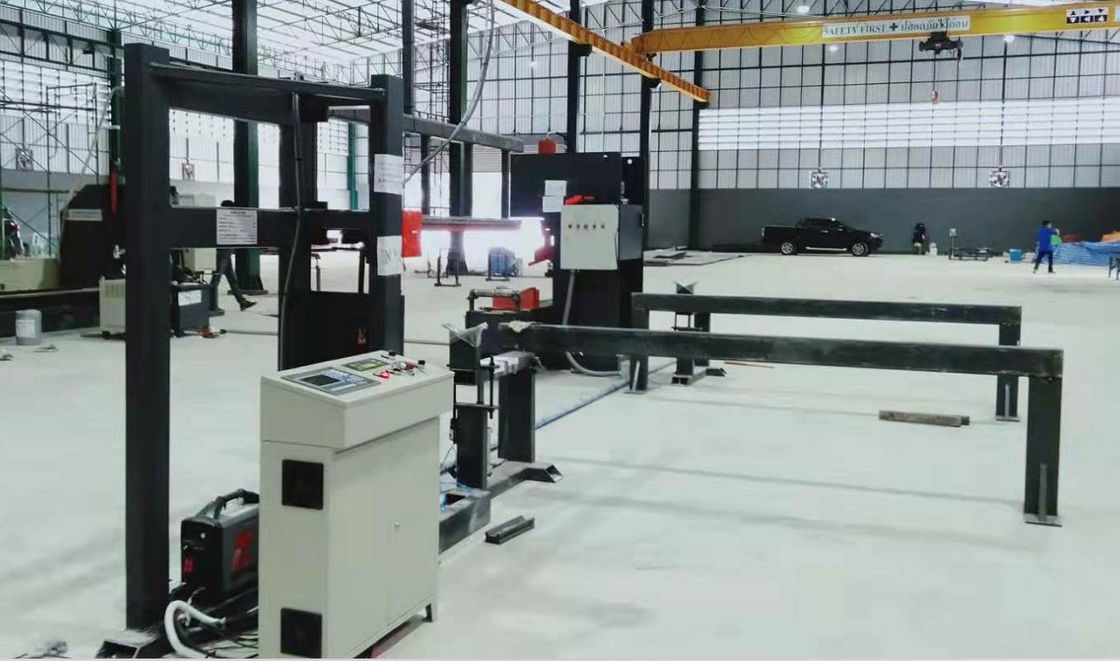

I pali in attesa di essere tagliati vengono posizionati su un lato della macchina in fila, e i pali finiti vengono spostati sull'altro lato della macchina in fila.La lampadina in attesa di essere tagliata è messa in ordine a fianco della macchina., taglio finito di lampadario ordinato spostare verso l'altra parte della macchina. risparmio manuale, la velocità di lampadario in alto e in basso più veloce. |
| 20 |
Temperatura ambientale 环境温度 |
0-45°C |
| 21 |
Umidità 湿度 |
< 90%, senza condensazione |
| 22 |
Ambiente circostante |
Ventilazione, senza grandi scosse. |
| 23 |
Voltaggio di ingresso pressione elettrica di ingresso
(Può essere personalizzato in base alle esigenze di tensione del paese dell'acquirente.)
Si può fornire la tensione elettrica nazionale secondo il cliente.
|
单相Fase singola, 220V, 50HZ
Tre fasi, 380V, 50HZ
|
Spessore e velocità di taglio
|
厚度 mm
Spessore
|
切割气体
Gas
|
切割速度m/min.
velocità di taglio
|
功率w
Potenza
|
气压bar
Pressione dei gas
|
切割高度 mm
Altezza dell'ugello
|
| 2 |
O2 |
5.5-6.5 |
3000 |
0.7~0.9 |
0.4 |
| 3 |
O2 |
3.8-4.5 |
3000 |
0.7~0.9 |
0.4 |
| 4 |
O2 |
3.3-3.6 |
3000 |
0.7~0.9 |
0.4 |
| 5 |
O2 |
Tre, tre, tre.3 |
3000 |
0.5~0.7 |
0.4 |
| 6 |
O2 |
2.9-3.1 |
3000 |
0.5~0.7 |
0.4 |
| 8 |
O2 |
1.2~1.3 |
3000 |
0.7~0.9 |
0.4 |
| 10 |
O2 |
1.1~1.2 |
3000 |
0.7~0.9 |
0.4 |
| 12 |
O2 |
0.9~1.0 |
3000 |
0.9~1.1 |
0.4 |
Sistema di controllo CNC FanglingL6000
|
iMC6610
Controller di movimento
iMC6610
Controller di movimento
|
Controllo elettrico
Controllo motore
|
6 percorsi di impulso ad alta velocità di uscita servo-driver, modalità di posizione, frequenza massima 3 MHz,
含焦点轴控制,含6路编码器反??
Servo driver ad alta velocità a impulso a 6 vie, modalità posizione, frequenza massima 3MHz,
Compreso il controllo dell'asse focale e il feedback del codificatore a 6 vie
|
|
Ogni asse indipendente servizio di segnalazione e rendimento
Ogni asse ha un servo allarme indipendente e attivare la funzione
|
|
prestazioni di controllo del movimento
Performance del controllo del movimento
|
controllo ciclo1ms
Ciclo di controllo: 1 ms
|
|
S型 aumento della velocità
Accelerazione e decelerazione a forma di S
|
|
贝塞尔曲线拟合算法 (Bè sè 尔曲线拟合算法)
Curva di Bessel algoritmo di adattamento
|
|
Segnale di controllo laser
Segnale di controllo laser
|
Segnale PWM 2L, opzionale 24V o 5V
Segnale PWM a due vie, 24V o 5V
|
|
4LUD0~10V quantità di uscita
4 vie DA0~10V di uscita analogica
|
|
总线接口
interfaccia bus
|
2*RS232,2*RS485,1*RS422,2*CAN |
|
网络接口
Interfaccia di rete
|
2*RJ45 |
|
Signale IO
Segnale IO
|
Input 32L, contenente ingresso di limite di asse, basso efficacia.
Input a 32 vie, inclusa l'interfaccia di input a limite di asse, a bassa efficacia.
|
|
32L input, alto efficace
32 uscite di via, elevata efficacia
|
|
供电
Potenza
|
Flusso diretto 24V,3A
DC 24V,3A
|
|
Sistema di lavoro
condizione di lavoro
|
温度-20 °C±+60 °C;相对湿度0-95% 无凝结
Intervallo di temperatura: da -20 °C a +60 °C;
Umidità relativa 0-95%
Nessuna condensazione
|
|
iHC100B
激光调高器 激光调高器
iHC100B
Regolare di altezza laser
|
Controllo elettrico
Controllo motore
|
模拟量伺服驱动器, velocità modalità
Servo driver analogo, modalità velocità
|
|
Signale IO
Segnale IO
|
上下限位 + 2 路输入 + 2 路输出
Limiti superiori e inferiori + ingresso in due vie + uscita in due vie
|
|
接口
interfaccia
|
和轴卡网络comunicazione
Comunicare con la rete di schede dell'asse
|
|
供电
Potenza
|
Flusso diretto 24V,2A
DC 24V,2A
|
单腔 fibra luminosa
Generatore laser: Raycus 3KW
Caratteristiche ottiche
| 功率 Potenza |
3000 W |
| 波长范围 Lunghezza d'onda |
1080 ± 10 nm |
| Diametro del nucleo della fibra di uscita |
25 μm /50 μm |
| Lungozza del cavo |
12 m o 12 m personalizzati |
| 输出连接器 Trasmissione del fascio |
QBH 或定制/QBH o personalizzato |
| 指示光 Fascio guida |
红色/Red |
| modalità di lavoro Modalità di funzionamento |
连续或调制/Continuo o modulato |
| 偏振方向 Polarizzazione |
随机/Random |
| output功率稳定度 ((25°C) Stabilità di potenza |
< ± 1,5% (2 ore) |
| 功率调节范围 Scopo di regolazione della potenza |
10%-100% |
| Frequenza massima di regolazione Frequenza massima di modulazione |
5 kHz |
| dimensioni e peso del dispositivo |
| Peso |
< 35 kg |
| 机身外形 dimensione contorno caratteristica |
80 mm*402 mm*346 mm |
| caratteristiche elettriche |
| tensione elettrica tensione |
220±20V,AC,PE,50/60Hz |
| 功耗 Consumo di energia |
60,0 kW |
| Interfaccia di controllo |
RS232 |
| Scaldo |
| 制冷量需求 Mini. Capacità di raffreddamento ad acqua |
4.5 kW |
| 设置温度 Impostazioni della temperatura |
25°C (Laser Module),30°C (QBH)
|
| Dimensione del tubo di raffreddamento (esterno) |
Φ12 mm |
| Fluido di acqua di raffreddamento Fluido di acqua di raffreddamento |
> 20L/min |
|
QBH flusso di acqua refrescante
QBH scarico dell'acqua di raffreddamento
|
1.5~2.0L/min |
