HM1800/14000 macchina di saldatura a chiusura per alberi alti / poli mono / poli di comunicazione

CNC Polo Shuting Machine, Modello: HM1800/14000

数控收口直缝焊管机, 型号: HM1800/14000

设计专用于 5G 杆, 电力杆, 高杆灯杆

Progettato per il palo alto, il monopolo, il polo di comunicazione 5G

直径范围: 400 ~ 1800mm, 厚度: 6 ~ 20mm, 长度: 14000mm

Diametro Range: 400 ~ 1800mm, spessore: 6 ~ 20mm, lunghezza: 14000mm

双弧双丝埋弧焊机

doppio arco saldatura a tre fili

使用范围: 适用于大长度的中杆纵向自动收口焊接, 5G 杆, 电力杆, 高杆灯杆

Ambito dell'applicazione: adatto per saldatura di chiusura automatica longitudinale di grande dimensione di grande lunghezza, come polo 5G, monopolo, polo alto.

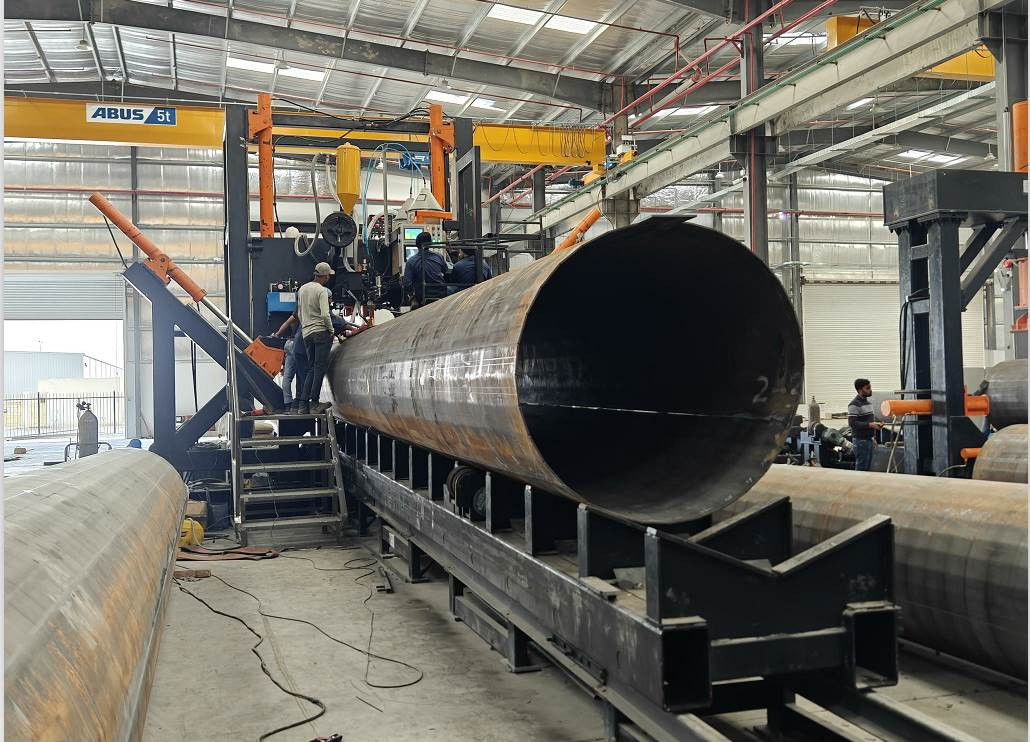

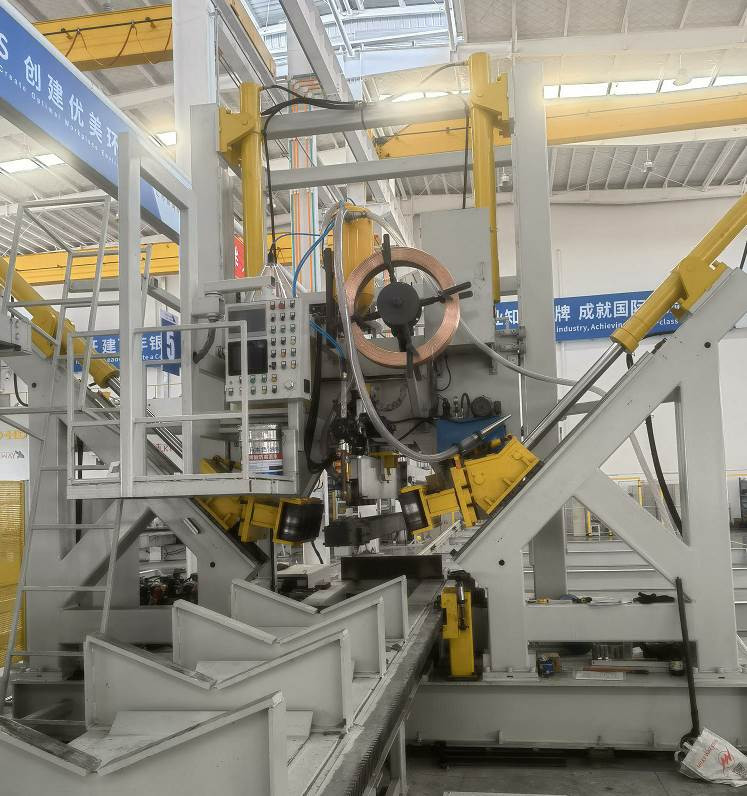

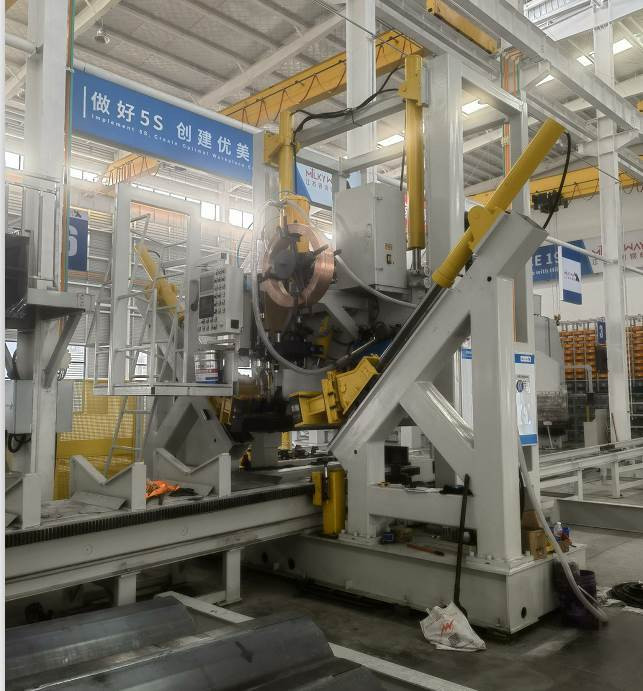

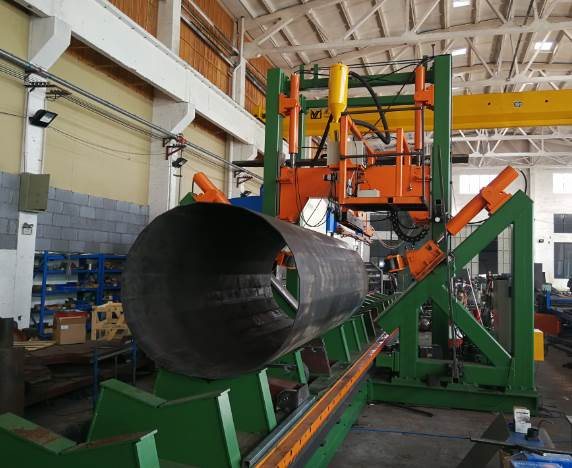

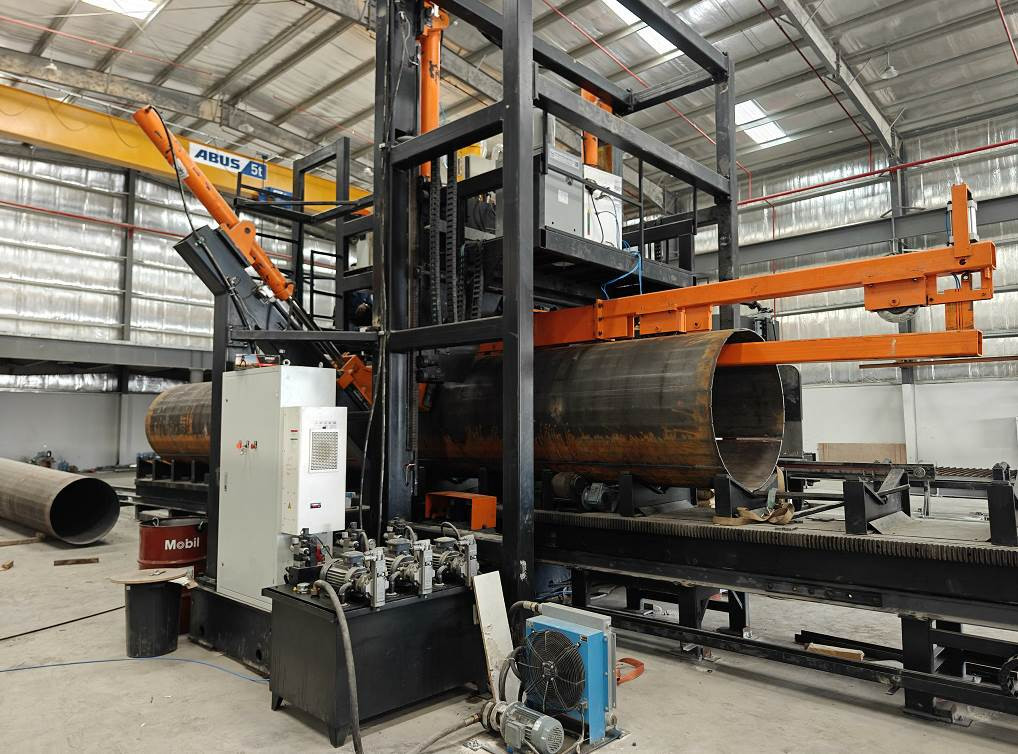

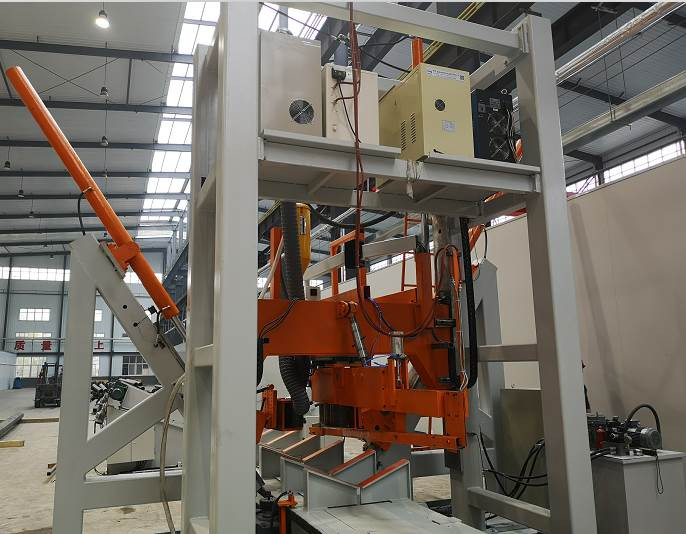

Macchina a chiusura del polo CNC, è adatto per una o due gusci di tipo poligonale e polo conico del cerchio (polo conico). È una linea di saldatura automatica, la struttura del tipo di cavalletto è fissa e con il sistema di saldatura, il carrello a forma di pole a forma di V (worktable) con servo motore per movimenti regolabili a velocità, il cilindro idraulico spinge la ruota di serraggio per chiudere il polo e fare la saldatura allo stesso tempo.

Per due pole di cucitura, quando la prima saldatura della cucitura è finita, il rullo inferiore aumenterà e ruoterà il palo in un'altra posizione di cucitura per iniziare la seconda saldatura della cucitura.

此机通常适用于焊接多边形和圆形锥形中型尺寸的杆子, 可以是一片型也可以是两片型的. 本焊机是自动焊接线, 小车配有可调速伺服电机, 可以牵引杆子运动. 液压油缸促使压轮收紧中杆, 同时进行焊接.

当两片型的杆子, 一条缝焊接完成后, 滚轮装置顶起杆子旋转到位, 完成另外一条焊缝的焊接.

专有特点 Caratteristiche proprietarie:

• 数控自动调整, 数控系统, 随着杆径变化, 自动调节压力, 自动调节压脚位置, 自动匹配料速度和位置, 保持焊缝始终处于合拢状态, 以确保焊接顺利进行.

Regolazione automatica CNC, sistema CNC, con la modifica del diametro del polo, regolare automaticamente la pressione, regolare automaticamente il

Posizione del piede presser, abbinare automaticamente la velocità e la posizione di alimentazione, mantenere la cucitura della saldatura sempre allo stato chiuso, per garantire

la saldatura liscia.

• 特殊的数控系统使得左右脚同步性能非常好 Special CNC Control System rende il lato sinistro e destro delle prestazioni di sincronizzazione del piede è molto buono.
• 确保在前工序合格的基础上, 焊接后, 杆子焊缝无扭转, 机器后边无需人员撬扭杆子来对中焊缝. Nella base della qualifica del processo precedente, dopo la saldatura, non vi è alcuna torsione della saldatura del palo e non è necessario che il personale fatti levare e torcere l'asta sul retro della macchina per centrare la saldatura.

4. 杆子在 V 型工作台上, 其运动为伺服控制, 以保证头尾焊接的稳定性. 从头焊到尾, 大大降低尾部未焊接的长度.

Il palo è sulla workttable a forma di V e il suo movimento è controllato per garantire la stabilità della saldatura della testa e della coda.

La saldatura dalla testa all'altra riduce notevolmente la lunghezza della coda che non è saldata.

• 压脚数量为 3 套, 优点是减少压脚对路灯杆表面的压力, 表面美观, 减少压痕影响, 同时适合生产八角杆, 多棱杆和圆锥杆.
• 可以是等径的也可以是圆锥的.

Il numero di rulli di serraggio è di 3 set, il vantaggio è ridurre la pressione del rullo sulla superficie del polo e ridurre il graffio

in superficie. È adatto alla produzione di polo ottagonale, polo poligonale e polo conico. Può essere uguale diametro o conico.

• V 型工作台可以快速电动回到设定位置, 降低操作人员的劳动强度.

La worktable a forma di V (Dolly) con funzione di ritorno rapida motorizzata e riduce l'intensità del lavoro degli operatori.

• 埋弧焊功能 Funzione di saldatura ad arco sommerso
• 带杆子后导向板, 自适应调整, 实际操作中很少调节焊缝位置, 降低操作人员的劳动强度.

Con il dispositivo di guida posteriore polare, può essere regolato in modo adattivo. Nel funzionamento pratico, la posizione di saldatura viene raramente regolata,

che riduce l'intensità del lavoro degli operatori.

• 通过安装在机头上的摄像头, 把焊缝反映到控制台上的屏幕上, 使得焊缝的跟踪, 简单容易,

降低操作人员的劳动强度

Attraverso la fotocamera installata sulla testa della macchina, la cucitura della saldatura viene riflessa sullo schermo del pannello di controllo principale, rendendo il

Tracciamento della cucitura della saldatura semplice e facile e riducendo l'intensità del lavoro dell'operatore per il monitoraggio della saldatura.

• 自主研发的油压和控制同步系统, 降低了对杆子的要求, 使得焊接后的杆子, 圆整, 变形小.

La pressione dell'olio auto-sviluppata e il sistema CNC, rendendo il polo saldato e deformazione piccolo.

• 当两片型的杆子, 一条缝焊接完成后, 滚轮装置顶起杆子旋转到位, 完成另外一条焊缝的焊接.

Per due pole di cucitura, quando la prima saldatura della cucitura è finita, il rullo inferiore aumenterà e ruoterà il palo in un'altra posizione di cucitura a

Inizia la seconda saldatura di cucitura.

• 前侧上下料 Caricamento e scarico in posizione anteriore
• 内衬铜块带水冷系统, 提高焊透率

I blocchi di rame interni, che migliorano notevolmente il tasso di penetrazione della saldatura. Il blocco di rame contiene acqua di raffreddamento.

• 操作人员: 1 人. Operatore: 1 persona.
• 大于 10mm 板厚, 采用双弧双丝 (或者双电三丝) 埋弧焊, 直流+交流, 直流焊采用大电流低电压, 直流电弧获得大熔深, 交流采用相对较小的电流大电弧电压, 增加熔宽, 获得美观的焊缝成型. 焊接速度增加一倍, 提高焊缝性能, 降低电力消耗.

Articoli opzionali: per lo spessore della piastra maggiore di 10 mm, adottare il doppio arco e il doppio filo (o doppio elettrico e tre filo) immerso

Saldatura ad arco, DC + AC, saldatura CC adotta ad alta corrente e bassa tensione, l'arco DC ottiene una grande penetrazione, AC adotta relativamente piccola

Tensione dell'arco di corrente e alta, aumenta la larghezza della fusione e ottiene una bella formazione di saldatura. Raddoppia la velocità di saldatura, migliora le prestazioni di saldatura e riduci il consumo di energia.

• 可选项目: 联网生产数据系统
• 功能 1: 可以向生产管理人员提供生产数据: 开机通电时长, 焊接时长, 非焊接时长, 生产数量等
• 功能 2: 软件的及时更新, 获得最优最新的软件和经验数据, 可以协助客户, 远程故障诊断, 远程参数调整. 便于客户快速恢复生产.

Articolo opzionale: sistema di dati di produzione in rete

Funzione 1: può fornire dati di produzione al personale di gestione della produzione: energia in tempo, tempo di saldatura, tempo di saldatura,

quantità di produzione, ecc

Funzione 2: aggiorna tempestiva il software per ottenere i dati di software ed esperienza migliori e più recenti, che possono aiutare i clienti in

Diagnosi di guasti remoti e regolazione dei parametri remoti. È conveniente per i clienti riprendere rapidamente la produzione.

机器包含以下部分

La macchina è composta dalle seguenti parti:

• 伺服驱动的 V 型工作台 Servo Driven-V-Type Worktable (Dolly)
• 用于 V 工作台的前后路轨 Ralles anteriori e posteriori per il tavolo V.
• 主龙门架 telaio principale
• V 型工作台驱动 Sistema di azionamento per worktable di tipo V.
• 液压夹紧部分 Unità di serraggio idraulico (包括压紧轮, compresi i rulli di bloccaggio)
• 埋弧焊系统, 带焊丝送料系统 Sistema di saldatura ad arco sommerso, con sistema di alimentazione dei fili
• 焊剂回收系统 Sistema di recupero del flusso
• 内衬铜块带水冷系统 barra di rame interno con sistema di raffreddamento ad acqua
• 操作平台, piattaforma operativa
• 滚轮架子, 2 对, rullo di rotazione polare, 2 coppie
• 液压系统 Sistema idraulico
• 控制系统 Sistema di controllo
