| Marchio: | CMC |
| Model Number: | 6X1600 |
| MOQ: | 1 set |
| prezzo: | Negoziabile |
| Condizioni di pagamento: | T/T, L/C basati su EXW/FOB/CIF |
| Capacità di approvvigionamento: | 1 set / mese |
Rapido dettaglio:
| Nome | Altro nome | Marchio | CMC |
| Taglio a lunghezza per il palo di luce |
Decoiler, macchine per il taglio di bobine di acciaio, Tagliando. macchine per il taglio di palo di luce; |
Caratteristica | La nostra linea è diversa con il taglio tradizionale in lunghezza, si può ottenere una lamina a forma di scala con un lato piccolo e un lato più grande larghezza |
| capacità di taglio |
Spessore 2-6 mm 12000 mm di lunghezza Larghezza 800-1600 mm |
Utilizzo industriale | Lumiere di strada industriali |
Descrizione:
Parametro tecnico
1Spessore del materiale: 2 mm-6,0 mm per l'acciaio caldo laminato Q235A
2Larghezza del materiale: 800-1600 mm
3Peso della bobina in acciaio: Max 15 tonnellate
4- diametro interno della bobina in acciaio: Φ500 mm-Φ750 mm
5Velocità di livellamento: 5-15 m/min
6Numero di rulli di livellamento: 13
7. Diametro dei rulli di livellamento: 130 mm
8- Distanza di lunghezza per scala: 2000-12000 mm secondo i requisiti.
10Tolleranza di lunghezza di taglio: ± 15 mm (sulla base di una piastra di lunghezza di 8 m)
11Potenza del motore di livellamento principale: 37 kW (totalmente circa 57 kW)
12. larghezza della superficie della macchina: circa 7000 mm
Applicazione:
E' per il processo di svincolo, livellamento, taglio, taglio di bordo di raschiatura e taglio conico di materiali a palo leggero,
per ottenere un lato di piccola larghezza + un lato di grande larghezza piastra di acciaio.
Specificità
1- Carrosseria di caricamento a bobina d'acciaio:
In alto e in basso: idraulico
Movimento orizzontale
Peso massimo di carico: 15 t

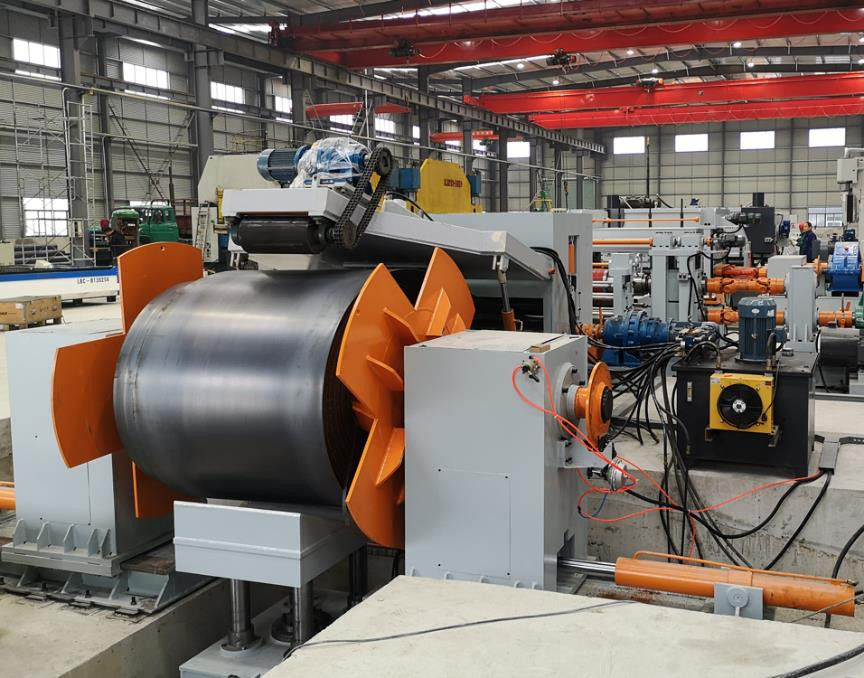

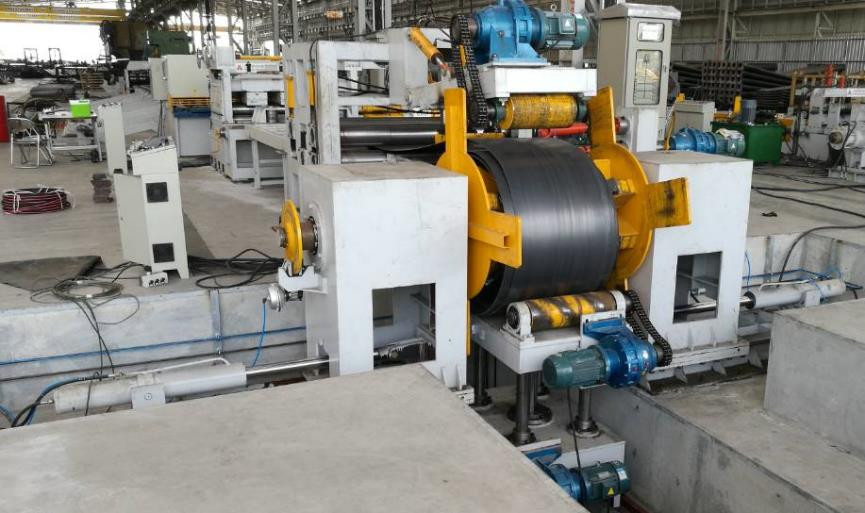

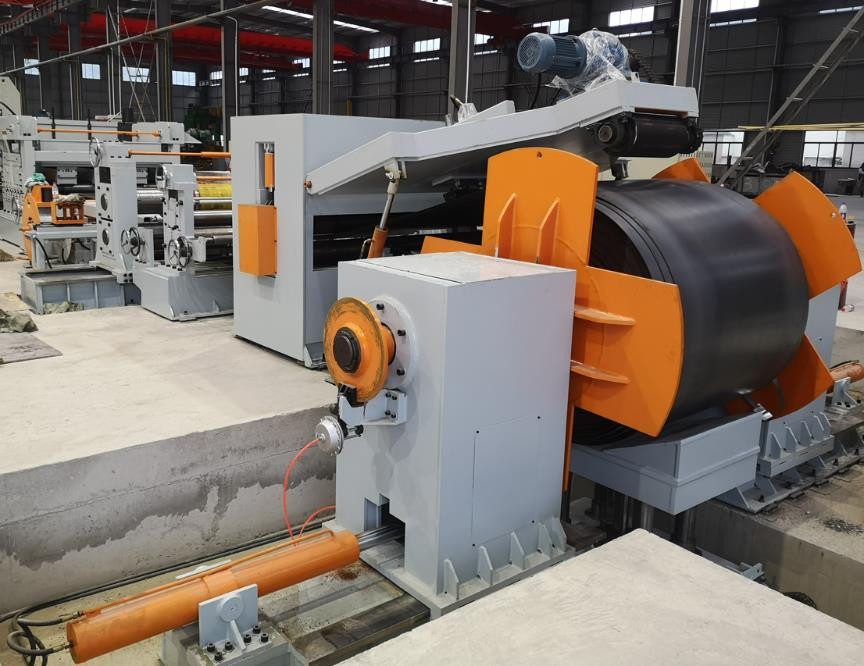

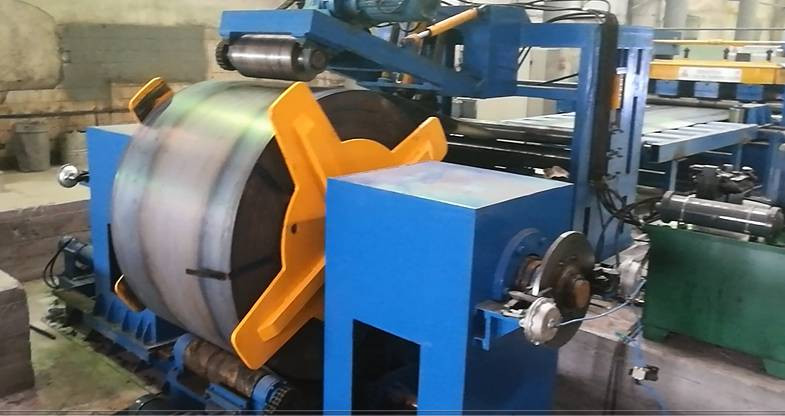

2. decollatore idraulico a due teste:
Compresi: motore, riduttore,
Il sistema a catena assume lo spostamento per ruotare.
Apertura e chiusura: idraulica
Peso massimo di carico: 15 t
3. unità di livellamento: (tipo a due strati),
con una lunghezza di 20 mm o più, ma non superiore a 50 mm
13 rulli, di cui 2 rulli di alimentazione, 11 rulli di livellamento
Materiale per il rullo di livellamento: 42Cr. diametro: 130 mm, SE spento
Due strati di livellamento rulli, motore azionamento worm vite per regolare il livello di spostamento su e giù
Il sistema di trasmissione comprende motore regolabile, riduttore e così via.
Il movimento su/sotto dei rulli di alimentazione è idraulico.
L'unità è dotata di sistema di guida.
misurazione della lunghezza
L'encoder di conteggio della lunghezza è installato sul rullo
4Taglio (Taglio plasma manuale preparato dal cliente)
5Unità di taglio a doppio taglio.
E' per tagliare il bordo raschiato della piastra d'acciaio laminata a caldo per ottenere la larghezza esatta per il palo di luce.
Il taglio della lamiera di acciaio si basa sul principio del taglio a laminazione.
È destinato a controllare il taglio rettilineo, modificando la posizione della lama di taglio per ottenere una lamina a pali leggeri di diversa larghezza e dimensione.
Tra cui:
Tavolo di supporto con rotaia
Clamping sheet dolly, un pezzo
Unità di taglio di bordo a doppia lama con motore e cambio.
6. Unità di taglio conipere
La macchina di taglio conico è basata sul principio di taglio a laminazione per tagliare la lamiera di acciaio.
Per controllare il grado di taglio conico, è necessario modificare la posizione del tappo del dolly per controllare la velocità di taglio conico.
Tra cui:
Tavolo di supporto con rotaia
Clamping sheet dolly, un pezzo
Unità di taglio di bordo a lame singole con motore e cambio.
7. Tavola di supporto a sfera per fogli fini conici
8Sistema elettrico:
PLC, inverter del driver CA hanno la caratteristica di risposta rapida e buona attività, che può controllare efficacemente la precisione di misura e la velocità di funzionamento.
9Sistema idraulico:
Potenza idraulica 25L/min
Tra cui: stazione idraulica, valvole, serbatoio dell'olio, giunto, tubo morbido, tubo duro e così via.
Qual e' la differenza con il nostro taglio standard e quello economico?
Rispetto al taglio standard in lunghezza, il tipo economico non ha:
1) pressioni idrauliche di guida, teste di pala, pinze e dispositivi di alimentazione
L'utente deve utilizzare una gru per sollevare e guidare la testa del foglio all'unità di livellamento
2) macchina idraulica di taglio a trave oscillante: QC12Y-6X2000
L'utilizzatore deve utilizzare una macchina manuale per il taglio a plasma per tagliare il foglio.
Comunicazione con i clienti
Cliente: Come tagliare un foglio con un lato di piccola larghezza e un lato di grande larghezza da questa macchina?
Fornitore: In primo luogo, c'è un'unità di taglio a doppio bordo, è per taglio bordo raschiatura della piastra d'acciaio laminata a caldo per ottenere la larghezza esatta per palo di luce,
e poi possiamo usare la nostra unità di taglio conico per tagliare la lamiera in 2 pezzi con un lato piccolo e un lato più grande.
C'è un dolly nella parte anteriore dell'unità di taglio. è per il controllo del grado di taglio affusolato.
per controllare la velocità di taglio conico.
Cliente: Quanti modelli avete per il taglio in lunghezza?
Fornitore: abbiamo tre tipi, modello n. 6X1600 - 12 metri (per la lunghezza massima di taglio 12 metri), modello n. 6X1600 - 14 metri
(la lunghezza massima di taglio 14 metri) e il modello n. 6X1600 - 16 metri (per la lunghezza massima di taglio 16 metri).
Cliente: Quanto dura il periodo di garanzia della qualità?
Fornitore: La nostra garanzia di qualità della macchina è di 1 anno. Una volta che la macchina arriva in officina del cliente, invieremo ingegneri per l'installazione, la messa in servizio e la formazione della macchina.Potete anche inviare ingegneri al nostro laboratorio per lo studio di funzionamento prima della consegna della macchina.
