tagliare a machine lunghezza
Created with Pixso.

linea tagliata in lunghezza per il palo luminoso

linea tagliata in lunghezza per il palo luminoso

Brand Name: CMC
Model Number: CTLA8X800
MOQ: 1 set
prezzo: according to the machine requirement
Payment Terms: Franco fabbrica/CATENA DELL'OROLOGIO SCHANG-HAI CIF
Supply Ability: Accordo del requisito
Detail Information
Luogo di origine:
Wuxi, Cina
Imballaggi particolari:
Adatto a trasporto del contenitore
Capacità di alimentazione:
Accordo del requisito
Evidenziare:

macchina di taglio bobina in acciaio

,

Macchina di taglio metallo

Product Description

Tagliare in linea.per i pali di luce, modello: CTLA8x1800

(Tipo completamente automatico, livellamento a 4 livelli)



Caratteristiche di proprietà:

Completamente. a)altri prodottictipo, se ha la giusta larghezza per palo, lunghezza CNC controllato,conico sun po' con l'automazione,

Discarica e impilazione automatiche della piastra conica.

Con due lame, un'unità di taglio a doppio taglio e un'unità di taglio conico.

(NOTE: sistema di impilamento automatico per piastre di dimensioni inferiori a 6 mm, piastre a palo leggero)



Applicazione:

E' per il processo di svincolo, livellamento, taglio, taglio di bordo di raschiatura e taglio conico di materiali a palo leggero,

per ottenere un lato di piccola larghezza, un lato grande larghezza piastra di acciaio.



Parametro tecnico e dispositivi compositi



Parametro tecnico

  • Spessore del materiale:3mm-8 mm per Q235A (Q345 = 6 mm,) acciaio tenero laminato a caldo,
  • Larghezza del materiale:800-1800 mm
  • Peso della bobina di acciaio:Max.30tonnellate
  • Diametro interno della bobina di acciaio:Φ508mm-Φ760 mm
  • Velocità di livellamento:5 -15m/min
  • Numero di rulli di livellamento: 13
  • Diametro dei rulli di livellamento:144 mm
  • Distanza del rullo di livellamento: 150 mm
  • Materiale del rullo di livellamento: GCr15
  • Durezza del rullo di livellamento: HRC55-58 anni
  • Dispositivo a rullo di supporto: 3 unità
  • Diametro del rullo di supporto: 150mm
  • Intervallo di lunghezza per scala:200012000 mm secondorequisiti
  • Tolleranza di lunghezza di taglio:± 15 mm (base su una piastra di 8 m di lunghezza)
  • Potenza del motore di livellamento principale: 45kw,960 giri al minuto
  • Capacità delle macchine da taglio:8mmx2500 mm
  • L'angolo di rotazione della macchina da taglio: Max.1.5- Grado.
  • doppiobordo e conicoVelocità di taglio  15m/min.
  • Potere delprincipalemotore per taglio11kW
  • Velocità di marcia della Dolly:15m/min,regolabile
  • Spiccolino sciaccolaMateriale: H13k
  • Taglio b- Non lo so.diametro:310 mm
  • Taglio conico Diametro del rotolo di pizzico:310 mm
  • Larghezza interna massima dell'unità di taglio doppio:1800 mm
  • Larghezza interna massima dell'unità di taglio conico:2400 mm
  • larghezza dell'area per la macchina:circa 7000 mm



Dettaglio del dispositivo

1- Carro di carico a bobina d' acciaio.

In alto e in basso: idraulico

Movimento orizzontale

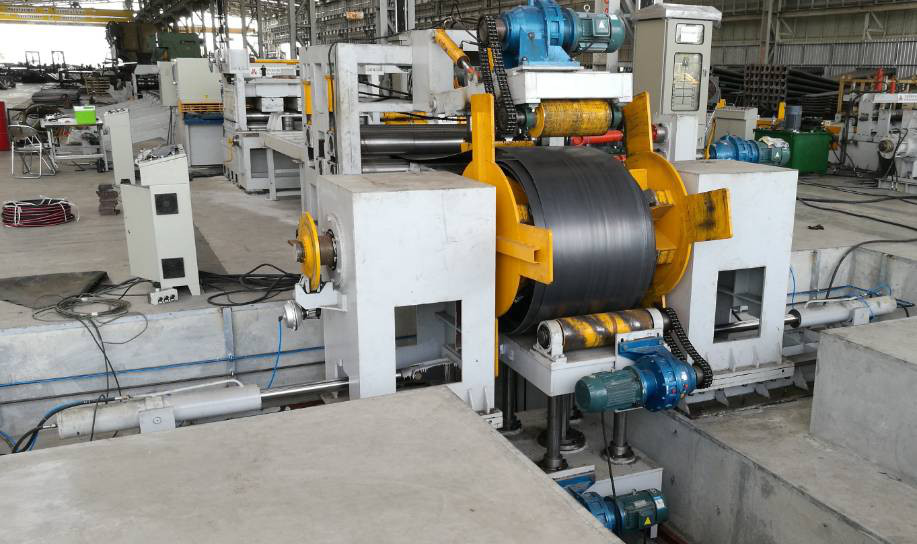

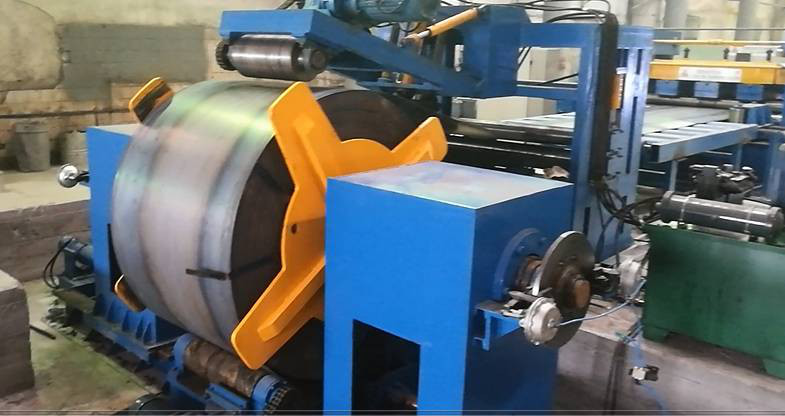

2. Decoiler idraulico a due teste:

Compreso:unità sinistra e destra,

con freni che danno alla rotazione dell'albero una tensione di rotazione.

Apertura e chiusura: idraulica

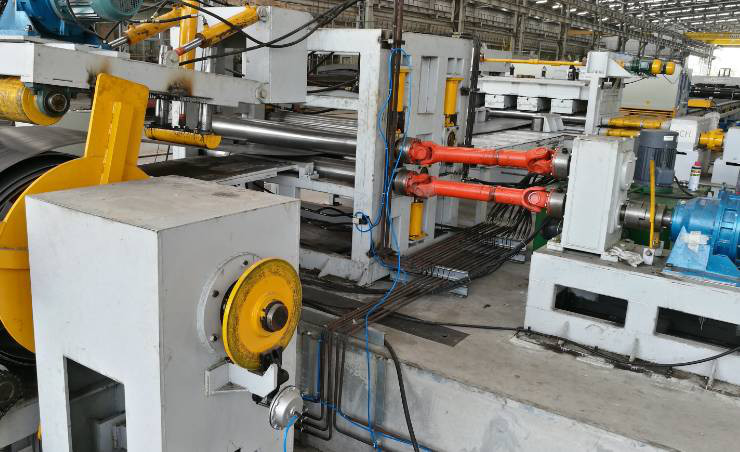

3.Pressione e guida idraulica, dispositivo idraulico per la testa della pala, pizzicoDispositivo

È composto da telaio, dispositivo idraulico di pressione e guida, dispositivo idraulico di testa della pala, pizzicoRollo

e sistema di guida del motore, ecc.

  • Dispositivo idraulico di pressatura e guida:

Questo è composto da un braccio idraulico di pressione e guida, una ruota di pressione e guida, una scatola di marcia, un motore, ecc.

  • Dispositivo idraulico per la testa della pala:

Questo è composto da dispositivo di contrazione della piastra della pala idraulica, piastra di spesa, dispositivo idraulico, ecc.

  • Dispositivo idraulico di pizzico

Esso è composto da una diapositiva, 2 rulli di pizzico, dispositivo idraulico di pizzico, telaio, ecc.

  • Parte di potenza del dispositivo idraulico di pizzico

Questo è composto da un motore a corrente alternata, una scatola di ingranaggi, un gruppo di fusi e collegamenti, un supporto per cuscinetti, un giunto universale, ecc.





4. Tavolo di lavoro a rotolamento medio



5.Dispositivo di guida

È composto da telaio, piastra piana mobile, dispositivo di regolazione di guida, ruota verticale.

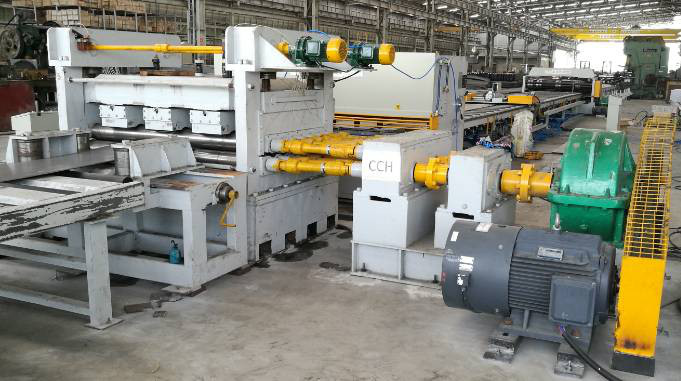

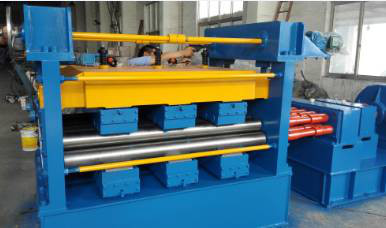

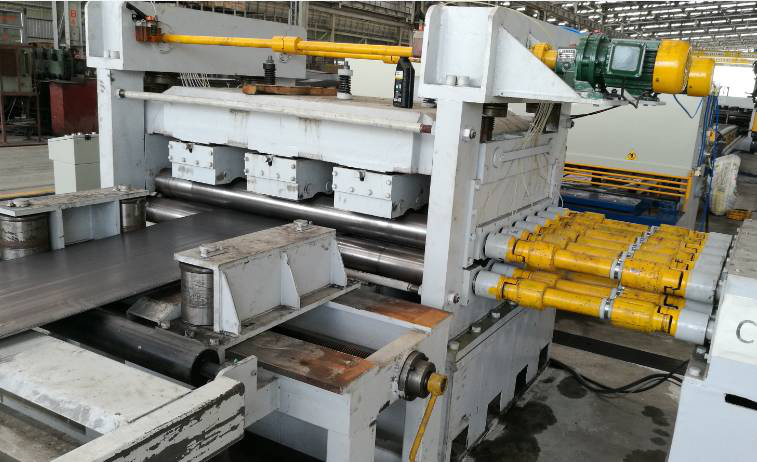

6.Unità di livellamento:(Quattrotipo di posa)

Questa è l'attrezzatura di base di questa linea che si divide in parte di potenza e parte di host.

La parte di alimentazione è composta da supporto di alimentazione, deceleratore,Amotore regolabile a velocità C,AC armadio elettrico

(Motorista a frequenza alternata), accoppiamento, cassa di distribuzione di potenza, ruota a cinghia, cinghia, giunzione universale e freno YWZ, ecc.

La parte ospitante è composta da un supporto inferiore, da un telaio, da un supporto sotto l'asse, da un supporto per l'asse scorrevole, da un rullo di livellamento, da un supporto superiore,

con supporto per ruote, ruota di supporto, sollevamento elettrico e dispositivo di pressatura, con 2 pezzi di apparecchi di pressatura

Motore, pompa di lubrificazione manuale.

Caratteristiche di questa macchina:

Ha adottato il caso di distribuzione di potenza, ogni rulli livellamento sono collegati con accoppiamento croce universale, livellamento su e giù

La velocità lineare è la consistenza, quindi gli attriti tra la superficie del rullo e la piastra diminuiranno, il che potrebbe

efficienza di livellamento rapido.

Esistono due serie di cuscinetti a rulli su entrambi i lati dell'asse di livellamento, una serie di cuscinetti di spinta a piano utilizzati per diminuire il

L'efficienza del sistema è aumentata con l'aumento della velocità di scarico.

Due gruppi di ruote di supporto sono installati sulla macchina, che possono regolare verso l'alto e verso il basso, verso l'anteriore e il posteriore.

per sostenere il rullo principale e aumentare la durezza del rullo e l'efficienza di livellamento rapido.

che potrebbero impedire l'ingresso di scorie di ossido nel cuscinetto.

La macchina è adottare ingranaggi vermi e vermi verga, grande torsione sul regolare decelerazione bipolare e premendo, pesante premendo

potenza, potrebbe regolare individualmente e in modo sincrono per sollevare e premere, e impostare la micro-regolazione manuale.

Il rullo di livellamento è di media frequenza di spegnimento a induzione, livello più profondo, che potrebbe evitare di bruciare il cuscinetto quando a corto di olio e

Potrebbe allungare la vita della macchina.

L'impianto di livellamento è dotato di un impianto centralizzato di rifornimento di olio che può funzionare facilmente..Il motore è un motore regolabile alla velocità con corrente continua,L'impostazione di un sistema di frenatura di tipo EuroTherm è stata applicata per il sistema di frenatura di tipo EuroTherm, che potrebbe ridurre i tempi di sollevamento e di frenata (due terzi di tempi di frenata più brevi di quelli comuni) e rendere più efficiente il livellamento..



7.Tipo rotanteMacchine da taglio:

Compreso:Scia a trazione idraulica Q12Y-6*2000.

Il taglio può essere ruotato 3 gradi per essere adatto per la piastra di palo luceTaglio.

Dopo il taglio, il piatto saràparallelo, in questo modo riduce i rifiuti di materiale e essere facile per il prossimo processo di produzione di palo di luce

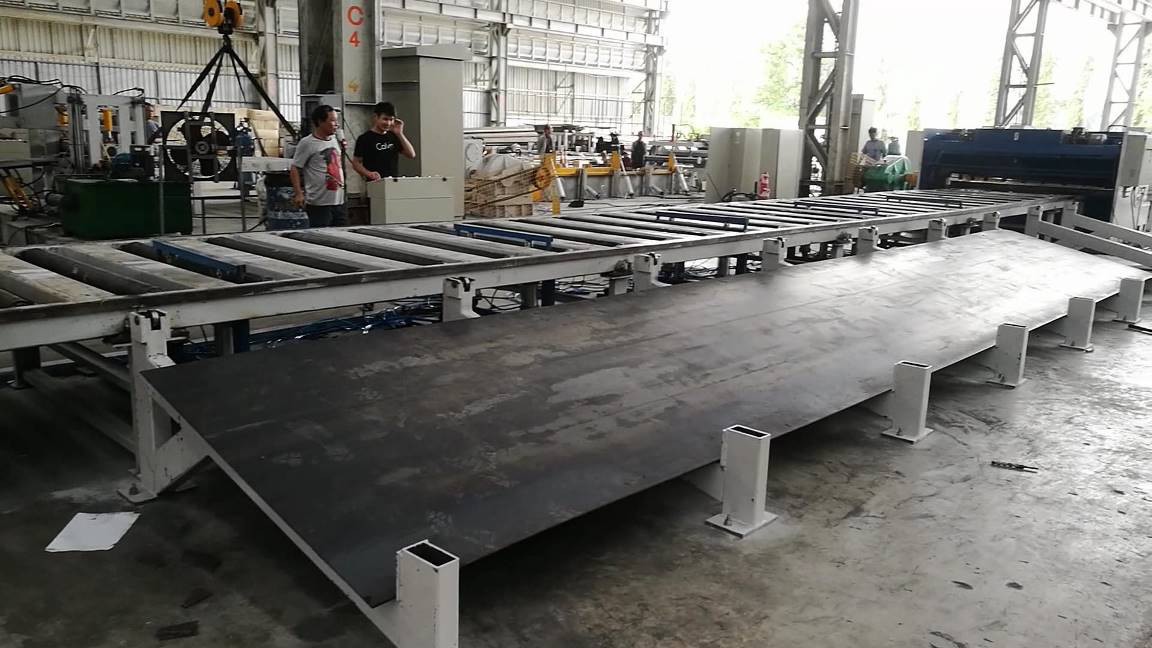

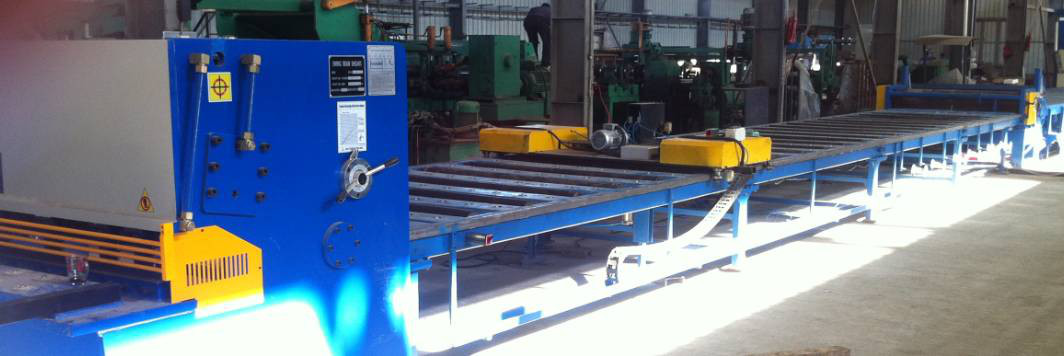

8.PTavola di sostegno di lunga lunghezza + carrozzina, con dispositivo di automazione:

C'e' una bambola davanti ala doppio bordoL'unità di taglio.taglio dritto e dimensione piastra rettangolare.Modificando la posizione del tappo sul dolly per controllare ildimensione della piastra rettangolare.

La bambola con guida motorizzata, può muoversi nella giusta posizione sul tavolo in base alla lunghezza della piastra del palo.

Iltabellaquando il rullo è immerso da un motore, la piastra può spostarsi verso il tagliounitàe non c'e' bisogno di spingere la piastra manualmente.Econ un rullo a scatto pneumatico, può essere guidato da un motore e da una catenasistema, può anche spostare il piattomanualmenteper regolare la targa.

Sia su dolly che in froL'unità di taglio di bordo è dotata di un dispositivo pneumatico per fermare la piastra di spinta per ottenere le dimensioni giuste della piastra rettangolare.



9- Dispositivo di sollevamento.

Til suo dispositivo include due cilindri pneumatici, e può essere spostato in luoghi diversi a seconda della lunghezza della piastra.

Wquando la piastra raggiunge la parte anteriore dell'unità di taglio, la piastra si fermerà, questo dispositivo saliràil piatto, in modo che la bambola possa agganciare e spostare la piastra.

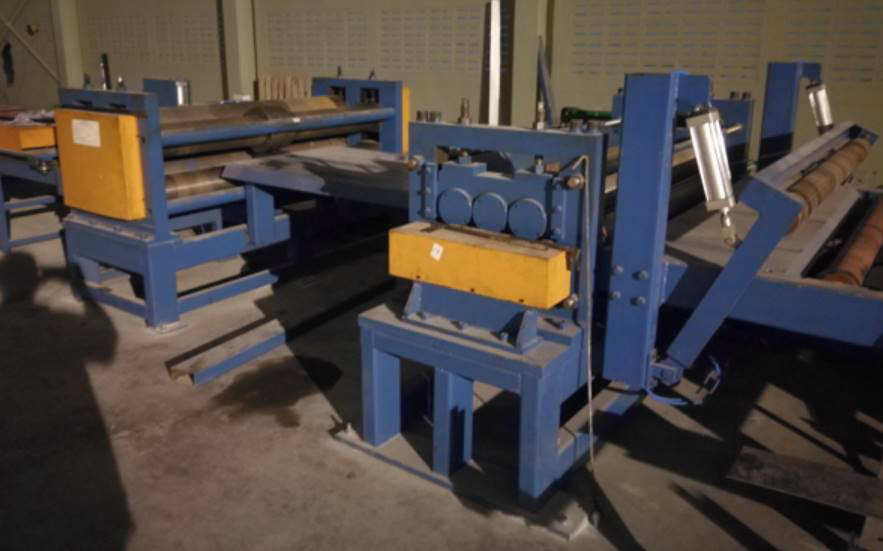

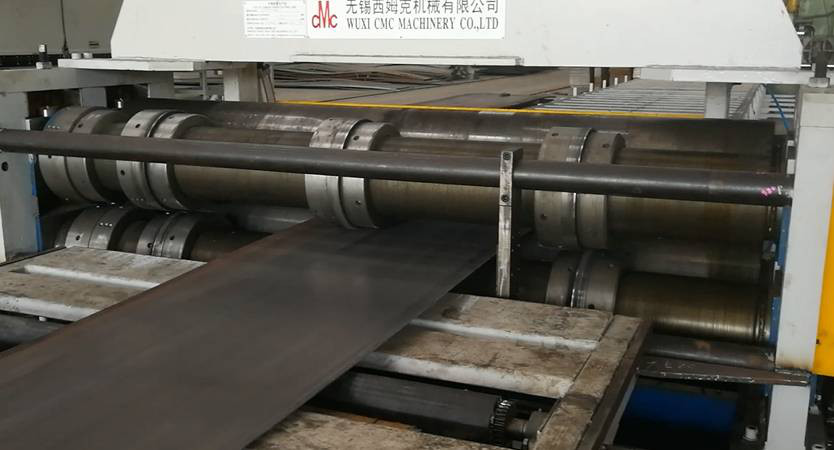

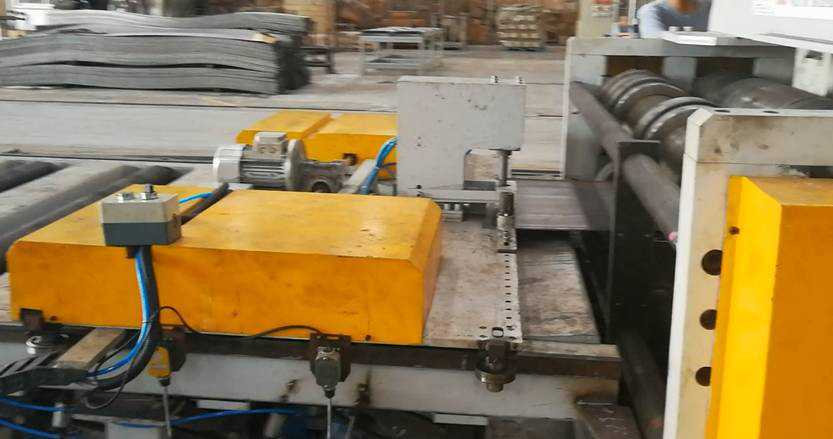

  • Unità di taglio a doppio taglio.

Il doppio.margineLa macchina di taglio è basata sul principio di taglio a laminazione per tagliare la lamiera di acciaio.

E' per tagliare il bordo raschiato della piastra d'acciaio laminata a caldo per ottenere la larghezza esatta per il palo di luce.

Tra cui:due coppie di rulli, motore, cambio, quattro pale

Su e giù due rulli a vite, con due coppie di lame da taglio.

per il taglio di piastre di qualsiasi dimensione è facile regolare la lama di taglio in qualsiasi posizione.



11 anni.PTavola di sostegno di lunga lunghezza + carrozzina, con dispositivo di automazione:

Il taglio conico è controllato da un guinzaglio situato nella parte anteriore dell'unità di taglio.

Tappo per la dolly per controllare la velocità di taglio.

La bambola con guida motorizzata, può muoversi nella giusta posizione sul tavolo in base alla lunghezza della piastra del palo.An

Clamp la piastra per ottenere la piastra destra direzione di movimento.

Iltabellaquando il rullo è immerso da un motore, la piastra può spostarsi verso il tagliounitàe no

Bisogna spingere la targa manualmente.Econ un rullo a scatto pneumatico, può essere guidato da un motore e da una catenasistema, può anche

Spostate il piatto.manualmenteper regolare la targa.

Sia su dolly che in front unità di taglio conico, ci sono dispositivi pneumatici per spingere la piastra per fermarsi per ottenere conico destra

angolo di taglio.



12- Dispositivo di sollevamento.

Til suo dispositivo include due cilindri pneumatici, e può essere spostato in luoghi diversi a seconda della lunghezza della piastra.

Wquando la piastra raggiunge la parte anteriore dell'unità di taglio, la piastra si fermerà, questo dispositivo saliràil piatto, in modo che il

Dolly puo' stringere e spostare la piastra.



13. Unità di taglio conipere

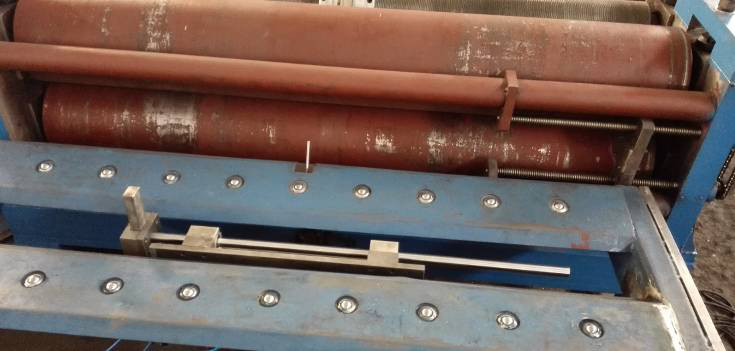

La macchina di taglio conico è basata sul principio del taglio a laminazione per tagliare la lamiera di acciaio.E prendi un piatto di trapezio.

con una certa velocità conica.

Tra cui:due coppie di rulli di pizzico, motore, cambio, rulli di pizzico verso l'alto e verso il basso, due lame,

Su e giù due rulli a vite, con una coppia di lame di taglio.

per il taglio di piastre di qualsiasi dimensione è facile regolare la lama di taglio in qualsiasi posizione.

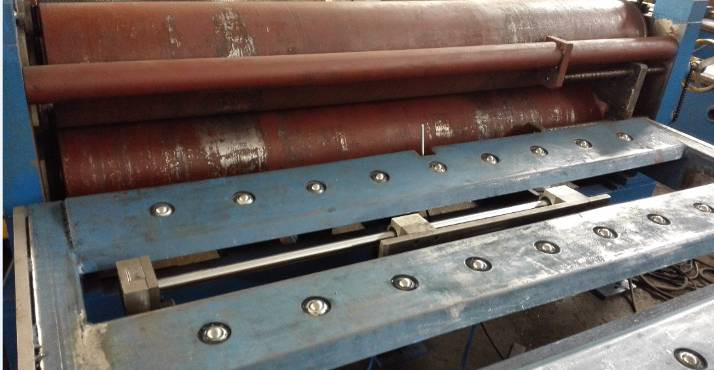

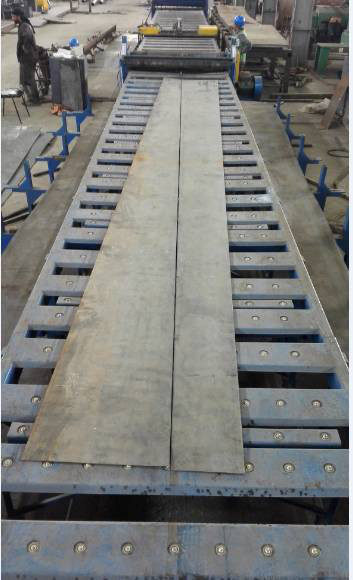

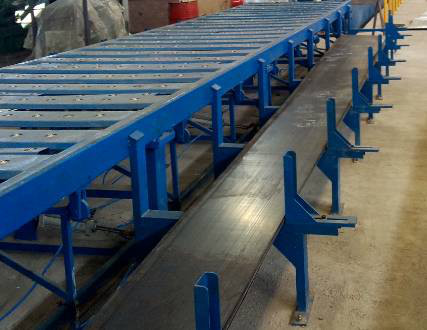

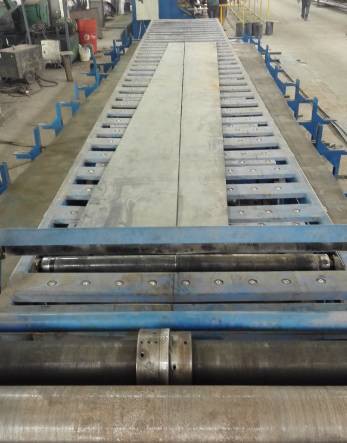

14. Tavola di supporto a sfera per piastre coniche finite

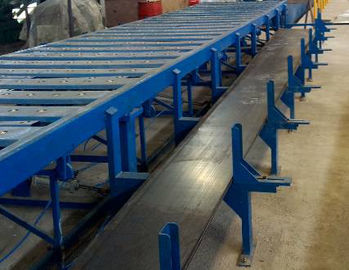

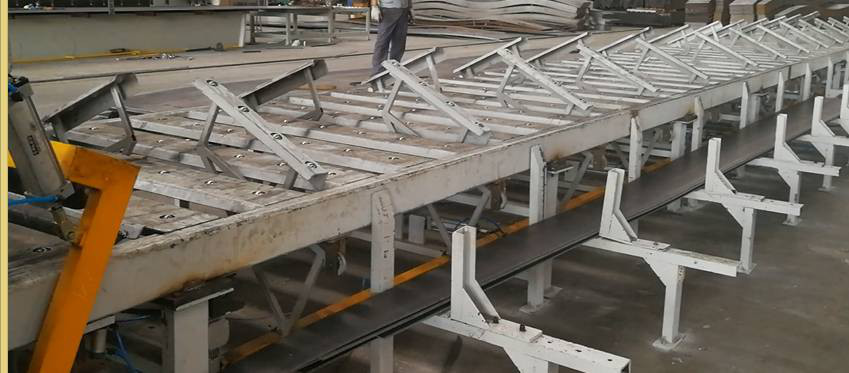

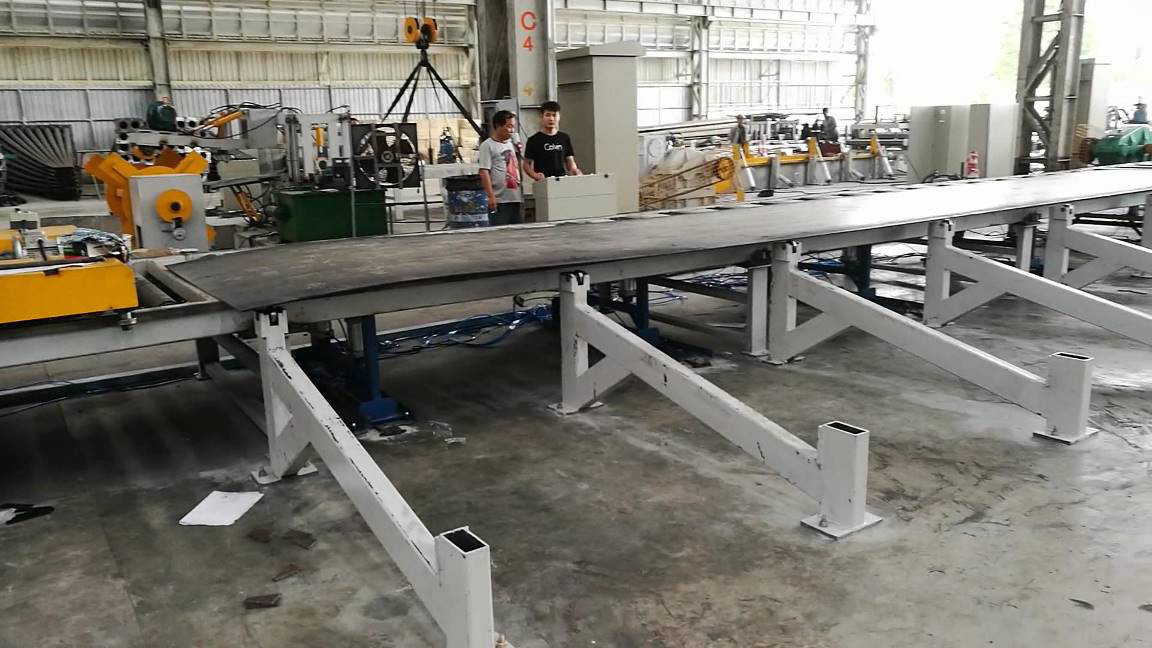

15.Sistema automatico di scarico e impilamento delle piastre coniche

Ci sono due pneumaticipizzicarei rulli.Til rullo pinching fondo è con guida motorizzata, quando il rullo è

La piastra conica può essere spostata a distanza dataglioUnità.Wquando la piastra ha smesso di muoversi, il rullo in su

si alzerà e darà lo spazio per scaricare la piastra.

USotto il tavolo, questo e' un dispositivo di scarico pneumatico da 12 unità.TEhi, puoi alzarti dal mezzo del tavolo, poi due pezzi

la piastra conica scivolerà su entrambi i supporti di impilazione.



16.Sistema elettrico:

Tavolo di controllo centrale.

per il taglio a doppio taglio e per il taglio conico, anchePLC, inverter driver CA hanno la caratteristica di risposta rapida e buona attività,

che può controllare efficacemente laDollyvelocità di marcia.



17Sistema idraulico:

Potenza idraulica 25L/min

Compreso:stazione idraulica, valvole, serbatoio dell'olio, giunto, tubo morbido, tubo duro e così via



18.Pneumaticosistema:

Fo dolly e frizione da tavolo, dispositivo di sollevamento della piastra, dispositivo di scarico della piastra, ecc.



19Opzione:

AltriUnità di livellamento dopo il taglio conico.

Relevare la tensione della piastra d'acciaio, e facile per il processo successivo.

(questounità adatta per piastre di spessore inferiore a 6 mm per lampioni stradali)



20Opzione:Sistema offline della targa

(Dopo che la piastra è stata tagliata a lunghezza, il sistema può spostare la piastra sul lato della macchina.)
