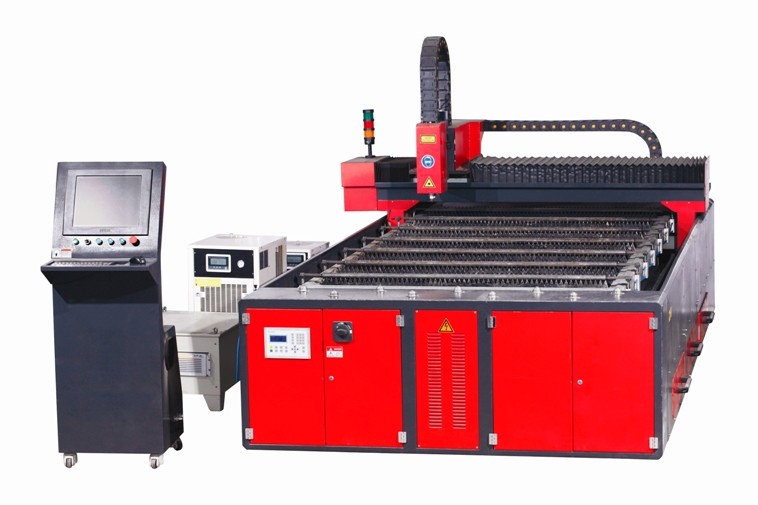

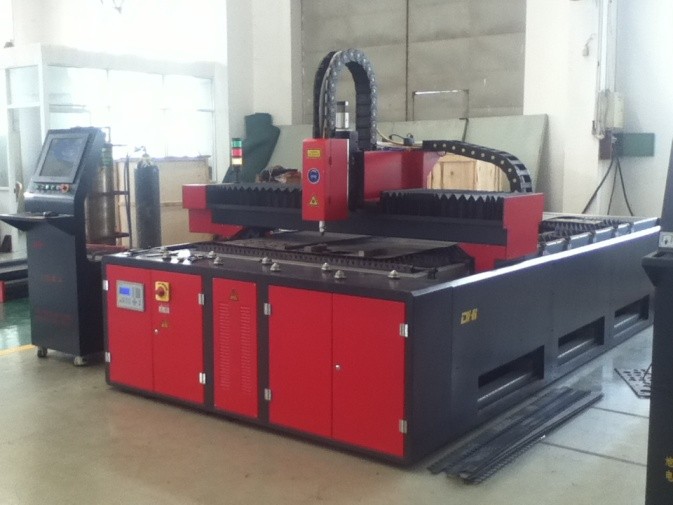

500W 1500 x tagliatrice del laser della fibra di CNC 3000 per il piatto dello strato



500W 1500 x tagliatrice del laser della fibra di CNC 3000 per il piatto dello strato







1. Grafico di effetto di elaborazione del campione di taglio





La pubblicità esprime il taglio del pezzo da lavorare di elaborazione della lamiera sottile



2. Introduzione di base del ☆







La pubblicità esprime il taglio del pezzo da lavorare di elaborazione della lamiera sottile







2. Introduzione di base



La tagliatrice del laser della fibra FL-3015 è raggiunta dal laser potente messo a fuoco su oggetto per causare la fusione e l'evaporazione istantanee, con il laser originale della fibra importato dal gruppo del laser di IPG in Germania. Il taglio automatico è controllato dal sistema digitalizzato del meccanico. Questa macchina ha condensato le tecnologie dei meccanici digitali e e precisi del laser.

2.1. Tavolo operatorio progettato e indipendente del tipo spaccato. Può essere mosso secondo la circostanza. Operazione comoda e facile.

2.2. Tavola di funzionamento importata del servomotore, area di viaggio 1500mm*3000mm.

2.3. La testa del laser può essere regolata con l'asse di Z, l'area di viaggio 0-100mm









3. Caratteristiche principali



3.1. Può essere ampiamente usata tagliare i piatti come: acciaio inossidabile, acciaio al carbonio, alluminio, ecc.

3.2. Forte abilità di taglio: il tipo 500W può taglio inossidabile fino ad un massimo di 8mm.

3.3. Taglio basso costato: Può tagliare con aria ed il suo costo è USD 0,5 - 1. Il costo esatto comprende l'elettricità 3-6 gradi all'ora, la protezione USD 0,08 - 0,16 della lente all'ora e non tutti i altri costi. Se usate l'O2 o il N2, il costo dovrebbe essere aumentato da USD 2,4 - 4,8. (Poichè la forma e lo spessore sono differenti, il consumo del gas sarà differente.)

3.4. Velocità di taglio veloce, alta efficienza, operazione sicura e prestazione stabile.

3.5. Buona qualità, sguardo regolare e fine di piccola distorsione fuori.

3.6. Sistema d'ingranaggio importato e del servomotore per garantire taglio preciso. Alta precisione di taglio.

3.7. Il software dedicato permette al grafico o al testo immediatamente da progettare o elaborare. Operazione flessibile e facile.









4. Materiale applicato



Applicabile al taglio sul piatto o sul tubo in acciaio inossidabile, nel acciaio al carbonio, nell'acciaio legato, in acciaio per molle, in alluminio, in rame, in titanio, ecc. Ha effetto d'elaborazione eccellente sui generi di acciaio legato fragile duro.









5. Campi di applicazione



Ampiamente usato nell'elaborazione della lamiera sottile, negli articoli del metallo, in elettrodomestico da cucina, nel dispositivo alto-risoluto, in gruppo di regolazione elettrico, nei ricambi auto, in vetri, in manifesti, nei mestieri, nell'illuminazione ed in parti precise.









6. Specificazione principale della struttura

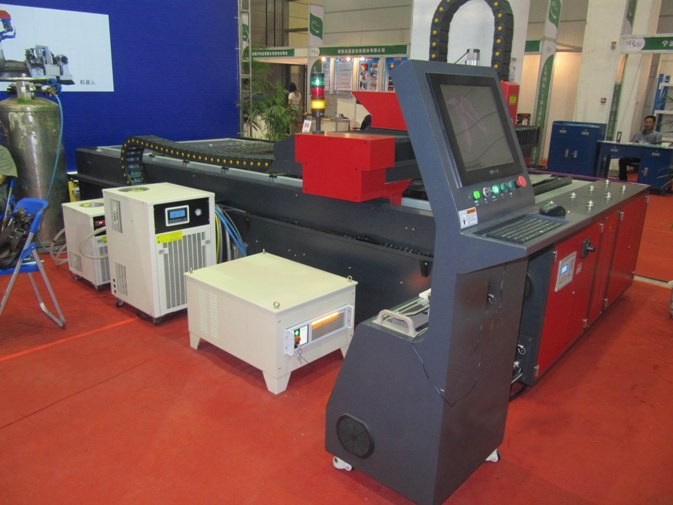

la tagliatrice del laser della fibra 500W-FL-3015 si compone dell'ente a macchina, del laser della fibra, del gruppo di regolazione, del sistema di purificazione dell'aria e sistema di controllo di CNC.







Caratteristica tecnica



Parametri ottici	Unità	500W
Modo corrente	CW, QCW
Lunghezza d'onda concentrare di radiazione	nanometro	1070-1080
Potenza di uscita standard	W	500
Qualità del fascio	mm*mrad	4
Regolazione della velocità	chilociclo	5
Diametro della fibra della trasmissione	μm	≥50
Stabilità potenza di uscita (a lungo termine)	%	±2
Potere	VCA	400-460
Consumo di energia	chilowatt	2







Struttura di sistema



Pubblicazione periodica no.	Nome	Quantità (pezzo)	Osservazioni
1	Laser della fibra	1	Originale importato
2	Sistema ottico Lente di espansione di luminosità Spettroscopio Lente di messa a fuoco	1	Adotta la tecnologia tedesca e lo speciale progettati. La lente ottica direttamente colpisce la qualità di facular, l'influenza la qualità della cucitura e della flangia di taglio, la luminosità di taglio e lo spessore.
3	Servomotore di Panasonic	1	Servomotore di Panasonic e driver di Panasonic. Vite e rotaie importate da Taiwan
4	Sistema di controllo	1	PC
5	Sistema di indicazione del laser	1	Semiconduttore (luce rossa)







L'attrezzatura principale conduce alle buone caratteristiche: Generatore del laser e lente ottica. Usiamo le componenti elettriche di Schneider.

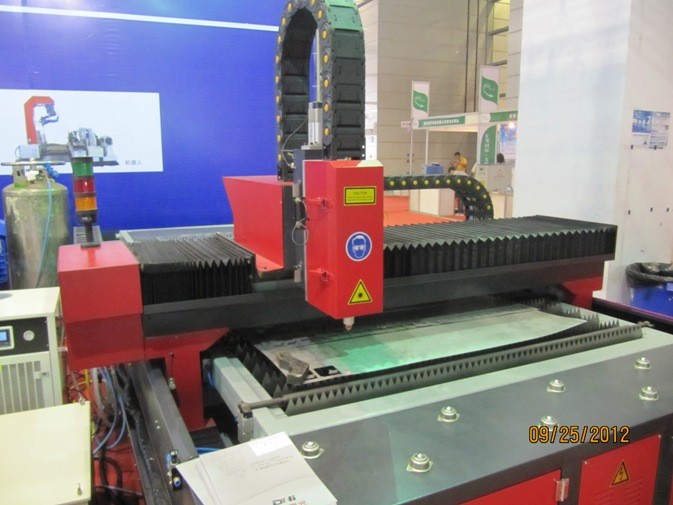

Tavolo operatorio di CNC

Adotta la saldatura della struttura d'acciaio, il guasto di sforzo che elaborano, la struttura di scaffale resistente, la vite di rotolamento importata TBI, la ferrovia HIWIN della fodera ed il servomotore di Panasonic.

Ha attrezzatura di aiuto di scarico, strettamente di pressatura e di soppressione.









7. Parametri tecnici principali





Specificazione	parametro
Lunghezza del laser	1064nm
Potere massimo del laser	1000W
Posizionamento	Indicazione della luce rossa
Efficace reparto di lavorazione	1500mm*3000mm
Ripetizione di asse di X/Y che posiziona precisione	±0.03mm
Spessore massimo di taglio del acciaio al carbonio	≤8mm
Velocità massima di taglio del acciaio al carbonio	acciaio inossidabile di spessore di 0.8mm, 12-14m/min, acciaio inossidabile di spessore di 1.0mm, 10-12m/min
Documenti di sostegno	DXF ecc. (software automatico di sostegno cad, software di CorelDraw)
Potere totale consumato	≤ 20KW
Alimentazione elettrica	un CA di 3 cavi di fasi 4 380V, 50Hz/60Hz/60A





8. Parametri di taglio



Spessore (millimetri)	Materiale	Velocità massima di taglio (m/min)	Gas di aiuto
1	M.S.	8	Ossigeno
2		4,5
3		3
4		2
5		1,5
6		0,8
1	S.S	6	Azoto
2		3
3		1,5
1	Lega di alluminio	3
2		1,5





9. Parametri tecnici



Modello	FL-3015
Lunghezza d'onda del laser	1070nm
Potere massimo del laser	500W (CW)
Area di lavoro	3000mmX1500mm
Colpo dell'ascissa	3000m
Colpo dell'asse y	1500m
X, precisione di posizionamento dell'asse y	±0.05mm
X, Y, precisione di posizionamento di ripetizione di asse di Z	±0.03mm
X, velocità massima di NO--dovere di singolo asse di Y	20min
Velocità massima di interazione di asse di X/Y	40min
Accelerazione assiale massima di X/Y	1.0G
Sistema di CNC	LASERCUT
Peso di caricamento massimo	500KG
Fase	3
Tensione nominale	380V
Frequenza	50Hz
Livello di protezione di alimentazione di rete	IP54
Intero peso	2250KG





10.  Componenti dell'attrezzatura



Oggetto	Nome	Specificazione	Qty
1	FL-3015	3000mm*1500mm	1 insieme
2	Laser della fibra	500W	1
3	Sistema di CNC	LASERCUT	1
4	Testa d'attacco del laser	Lasermech di U.S.A.	1
5	Dispositivo di raffreddamento di acqua		1 insieme





11. Documenti tecnici forniti



Oggetto	Documenti tecnici	Unità	Quantità
1	Istruzioni di operazione	Insieme	1
2	Software facendo uso delle istruzioni	Insieme	1
3	Software speciale di taglio del laser	Insieme	1
4	Certificazione di prodotto	Insieme	1
5	Lista di imballaggio a macchina	Pezzo	1





12. INSTALLAZIONE & INCARICARE



Il personale del VENDITORE sorveglierà l'installazione e l'incarico a macchina

Il servizio comprende:

1. Rifornimento dei tecnici qualificati.

2. Controllo del personale del cliente per:

a) Posizionamento della macchina

b) Funzionamento dei cavi e dei tubi flessibili dal punto di ingresso di servizio

c) Collegamento dei cavi elettrici e dei tubi flessibili del gas alla macchina

3. La responsabilità del cliente

a) Un compressore d'aria (pricipalmente utilizzato nei movimenti pneumatici)

b) Una bottiglia di ossigeno liquido (preferibile con un apparecchio per la liquefazione)

c) Potere: 380V 50HZ 3 fasi (con un regolatore 30KW)

d) I gas, l'aria ed i rifornimenti elettrici sono disponibili per il collegamento alla macchina ai punti nominati.

e) Il cliente deve assicurarsi che il sito sia chiaro prima dell'inizio di installazione, regolante e preparantesi.

f) Rifornimento dei lavori, delle carneficine e dell'assicurazione per scaricare macchina ed assistere al lavoro dell'installazione sotto la direzione del supervisore di installazione di DADE

g) Rifornimento degli installatori meccanici e di un installatore elettrico per la durata dell'installazione.

h) Rifornimento del piatto e dei materiali di consumo per la prova di servizio, l'allineamento a macchina e l'addestramento.

i) La costruzione resistente alle intemperie, come garanzia sarà vuota se la macchina è conforme agli elementi

j) Pavimento di calcestruzzo adatto





13. Formazione



1. Al completamento di incarico, il tecnico del VENDITORE comincerà l'addestramento.

Il cliente fornirà il materiale ed i materiali di consumo sufficienti per assicurare il completamento soddisfacente all'addestramento.

2. L'addestramento comprenderà:

a) Panoramica della macchina

b) Controlli le caratteristiche e l'operazione

c) Lavori la manutenzione e l'adeguamento a macchina

d) Funzionamento sorvegliato della macchina

L'addestramento dell'operatore è concorrente con l'installazione, quindi il personale deve essere disponibile affatto

periodi.
