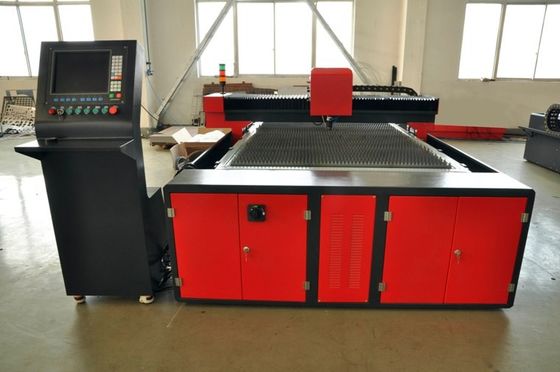

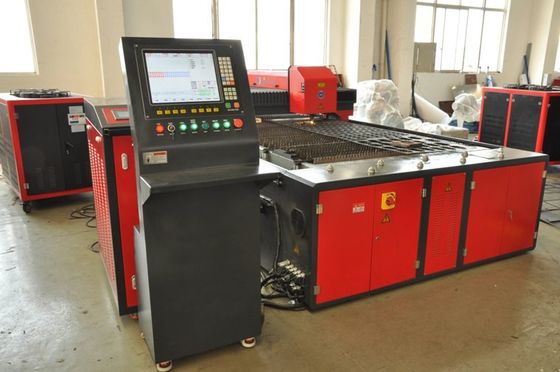

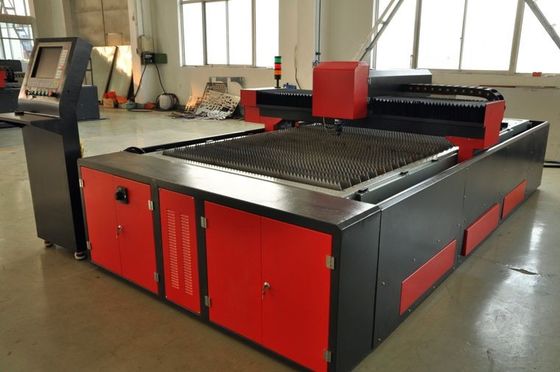

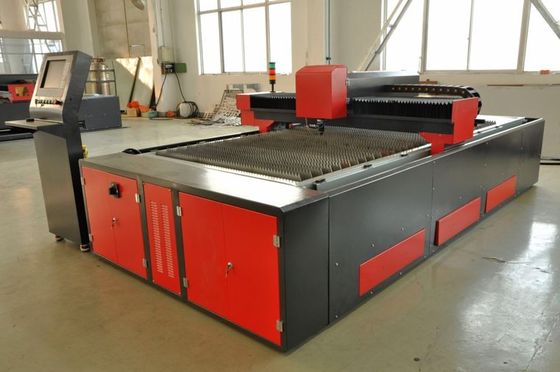

tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile

tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile
tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile

Grande immagine :  tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile

Dettagli:
Luogo di origine: Wuxi, Cina
Marca: CMC
Certificazione: ISO9001
Numero di modello: YAG3015
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: According detail requirement
Imballaggi particolari: Adatto a trasporto del contenitore
Tempi di consegna: Accordo del requisito
Termini di pagamento: Acconto 30% T/T, 70% T/T prima della spedizione
Capacità di alimentazione: Accordo del requisito

tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile

descrizione
Evidenziare:

tagliatrice del laser del yag di CNC



Tagliatrice del laser di CNC YAG 500W 1500 x 3000 per la lamiera sottile







1. Grafico di effetto di elaborazione del campione di taglio

tagliatrici del laser di CNC YAG di alta precisione 500W 1500 x 3000 per la lamiera sottile 0





Parole di pubblicità, lamiera sottile che elabora, taglio del pezzo da lavorare





2. Caratteristiche



2,1 Alta precisione: Sia applicabile al taglio sui pezzi di precisione e sui generi di parole e di grafici di arte.

2,2 Velocità veloce: È 200 volte più della linea taglio.

2,3 Piccolo affetto di calore, non facile a deformazione. Il taglio della cucitura è piano e bello, nessun'esigenza dell'elaborazione successiva.

2,4 rapporto di prezzo elevato: Il prezzo è un terzo di simile tagliatrice del laser di CO2 della prestazione e due - quinto della stessa macchina di CNC di effetto.

2,5 basso costo: È soltanto un ottavo ad un decimo della stessa tagliatrice del laser di CO2. Il costo è USD 4.8-6.4 all'ora. Il costo della tagliatrice del laser di CO2 è USD 24-38.4 all'ora.

2,6 costo di mantenimento successivo basso: È soltanto un decimo - un di quindicesimo della stessa tagliatrice del laser di CO2 ed un terzo - un quarto della stessa macchina di CNC di effetto.

2,7 La funzione stabile garantisce la produzione continua. Il laser solido di YAG è uno dei prodotti più stabili e più maturi nell'area del laser.

2,8 Vantaggi rispetto alle macchine di CNC:

(1) può finire l'elaborazione dei generi di struttura complicata. Può tagliare tutta la forma attinta il computer.

(2) nessuna necessità di aprire modo. Il prodotto sarà fatto non appena il grafico è attinto il computer. Può sviluppare rapidamente i nuovi prodotti e ridurre il costo.

(3) ha sistema di rintracciamento automatico, in modo da può fare sia il taglio piano che il taglio di superficie irregolare.

(4) le macchine di CNC non possono soddisfare le richieste tecniche complicate, ma la taglierina del laser può.

(5) la superficie regolare ed i prodotti ad alto livello, quel CNC lavora non possono fare.

(6) la scatola formata forma (all'interno dello spessore di 0.5m) ha bisogno del dispositivo che può fare con i fori e le scanalature. Le macchine di CNC non possono fare con, ma la tagliatrice del laser YAG-3015 può risolverla.







3. Materiale applicato



Applicabile al taglio sul piatto o sul tubo in acciaio inossidabile, nel acciaio al carbonio, nell'acciaio legato, in acciaio per molle, in alluminio, in rame, in titanio, ecc. Ha effetto d'elaborazione eccellente sui generi di acciaio legato fragile duro.









4. Campi di applicazione



Ampiamente usato nell'elaborazione della lamiera sottile, negli articoli del metallo, in elettrodomestico da cucina, nel dispositivo alto-risoluto, in gruppo di regolazione elettrico, nei ricambi auto, in vetri, in manifesti, nei mestieri, nell'illuminazione ed in parti precise.









5. Caratteristiche dell'attrezzatura e vantaggi tecnici



La tagliatrice del laser YAG-3015 è raggiunta dal laser potente messo a fuoco su oggetto per causare la fusione e l'evaporazione istantanee, con la lampada allo xeno come il generatore. Il taglio automatico è controllato dal sistema digitalizzato del meccanico. Questa macchina ha condensato le tecnologie dei meccanici digitali e e precisi del laser.

  1. Tavolo operatorio progettato e indipendente del tipo spaccato. Può essere mosso secondo la circostanza. Operazione comoda e facile.
  2. Tavola di funzionamento importata del servomotore, area di viaggio 1500mm*3000mm.

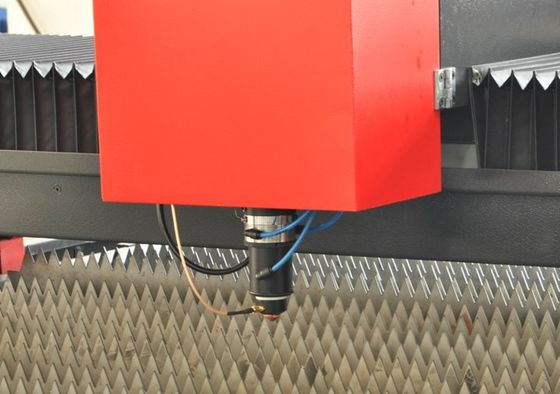

  3. La testa del laser può essere regolata con l'asse di Z, l'area di viaggio 0-120mm
  4. Forte abilità di taglio: il tipo 500W può acciaio inossidabile tagliato fino ad un massimo di 4mm.
  5. Taglio basso costato: Può tagliare con aria ed il suo costo è USD 2,4 – 3,2. Il costo esatto comprende l'elettricità 13-15 gradi all'ora, lampada USD 0.288-0.32 di sorgente luminosa all'ora, la protezione USD 0,08 - 0,16 della lente all'ora e non tutti i altri costi. Se usate l'O2 o il N2, il costo dovrebbe essere aumentato da USD 1,6 – 1,92. (Poichè la forma e lo spessore sono differenti, il consumo del gas sarà differente.)
  6. Velocità di taglio veloce, alta efficienza, operazione sicura e prestazione stabile.
  7. Buona qualità, sguardo regolare e fine di piccola distorsione fuori.
  8. Sistema d'ingranaggio importato e del servomotore per garantire taglio preciso. Alta precisione di taglio.
  9. Il software dedicato permette al grafico o al testo immediatamente da progettare o elaborare. Operazione flessibile e facile.
  10. Il raggio laser è facile da realizzare a tempo o lo spettrofotometro dello spazio. Può fare i fasci multipli che elaborano allo stesso tempo o che elaborano di ordine a stazione multiple.





6. Componenti dell'attrezzatura



Pricipalmente si compone del laser di impulso YAG, del potere del laser di impulso, del sistema di raffreddamento del laser, del sistema leggero esterno del percorso, del sistema di controllo, ecc.



1, struttura di sistema

Oggetto Nome

Quantità

(pezzo)

Osservazioni
1 Laser di impulso YAG 1 U.S. torcia mentale della struttura speciale di tecnologia
2 Regolatore elettrico del laser 1 Impulso ad alta frequenza elettricamente controllato
3 Sistema di raffreddamento speciale 1 Attrezzatura speciale del laser
4

Sistema ottico

Lente di espansione di luminosità

Spettroscopio

Lente di messa a fuoco

1 Adotta la tecnologia tedesca e lo speciale progettati. La lente ottica direttamente colpisce la qualità di facular, l'influenza la qualità della cucitura e della flangia di taglio, la luminosità di taglio e lo spessore.
5 Servomotore importato 1 Servomotore importato di Panasonic e vite e rotaie importate da Taiwan

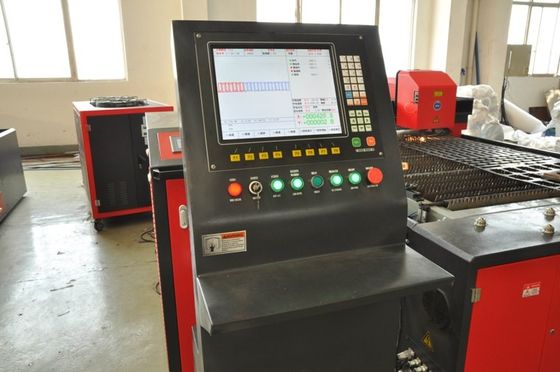

6 Sistema di controllo 1 CNC
7 Sistema di indicazione del laser 1 Semiconduttore (luce rossa)


Le attrezzature principali per migliorare la prestazione tecnica della tagliatrice del laser a stato solido sono regolatore elettrico del laser, torcia del laser e lente ottica. Le tre parti decidono il livello tecnico del laser di tagliatrice. Rend contoere che la prestazione tecnica di taglio sta nella posizione principale in Asia dall'innovazione delle tre parti.



2, attrezzatura principale

Componenti principali Descrizioni semplici Osservazioni
Laser Torcia tecnica americana del laser La parte A Non rimuoverà la fabbrica sigillata di tipo 600W solo senza l'autorità della parte B.
Potere del laser Potere del laser di impulso Taglierina speciale di YAG
Tavolo operatorio di CNC Adotta la saldatura della struttura d'acciaio, il guasto di sforzo che elaborano, la struttura di scaffale resistente, la vite di rotolamento importata TBI, la ferrovia HIWIN della fodera ed il servomotore di Panasonic. Ha attrezzatura di aiuto di scarico, strettamente di pressatura e di soppressione.
Sistema di controllo FLSK F-7500
Software di incastramento InteGNPS
Sistema di raffreddamento Doppi sistema di circolazione, allarme di temperatura, protezione di flusso e protezione del livello dell'acqua. Frequenza industriale 7P
Regolatore di altezza L'IDRAULICA CNC-300



3, il parametro tecnico principale:

Indicatori tecnici Parametri tecnici
Lunghezza d'onda 1064nm
Potere massimo del laser 500W
Larghezza di impulso 0.2~20ms continuamente regolabile
Frequenza di impulso 1~500Hz continuamente regolabile
Posizionamento Indicazione della luce rossa
Efficace reparto di lavorazione 1500mm*3000mm
Precisione di posizionamento ripetuta asse di X/Y ±0.03mm
Formato sostenente della foto DXF, DWG, PLT, ecc (software software di cad, di tiraggio automatici sostenenti di Corel)
Potere totale consumato ≤ 30KW
Alimentazione elettrica 3 fasi, 4 cavi, CA, 380V, 50Hz, 60A
Dimensione globale (L×W×H) 4560mm×2450mm×1560mm
