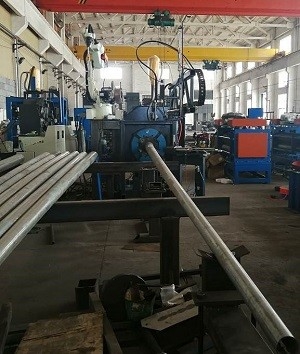

La macchina di saldatura delle lamiere e di taglio delle porte a base di robot
Modello: RW-DC120/300
Applicazione:

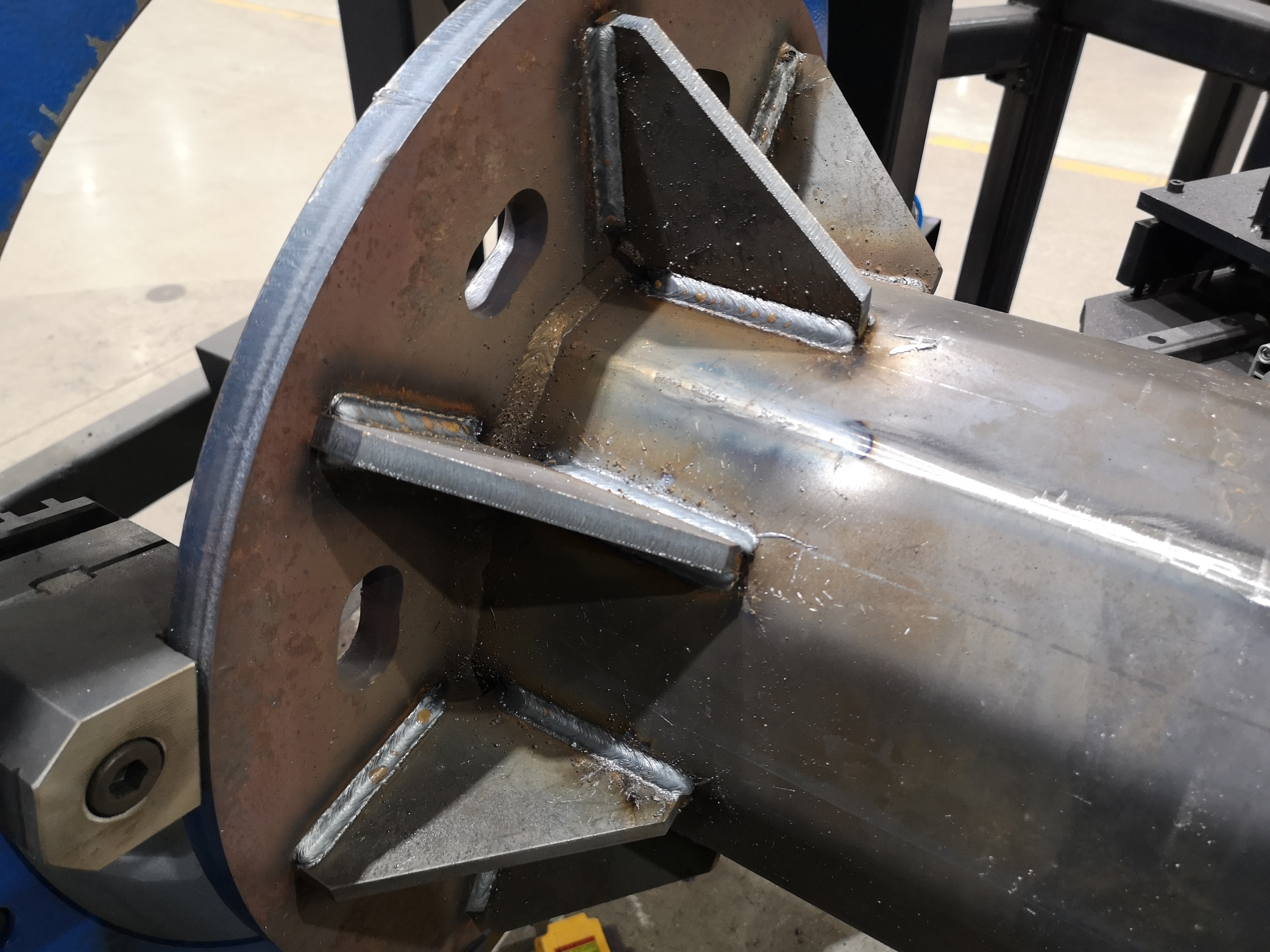

Il sistema di saldatura viene applicato per la produzione di piastre di saldatura a base di palo leggero.secondo la posizione di saldatura diversa per ottenere una cucitura di saldatura di buona qualità,.
Questa macchina ha sei applicazioni principali nella produzione di pali di lampada stradale, come segue:
Adatti per pali conici, pali rotondi, pali ottagonali, pali poligonali, pali di diametro uguale
Parametro principale:
| - No, no, no. | Articolo | Parametro |
| 1 | Diametro del palo min | 120 mm |
| 2 | Diametro massimo del palo | 300 mm |
| 3 | Lunghezza massima del palo | 12 o 14 metri |
| 4 | Spessore minimo del palo | 2.5 mm |
| 5 | Spessore massimo del palo |
Per saldatura: 12 mm Per spessore di taglio della porta 8 mm, opzione = 12 mm) |
| 6 |
Spessore massimo del tubo di espansione deformabile |
8 mm |
| 7 |
Peso massimo del palo |
standard: 300 kg Opzione: 500 kg |
| 8 |
QTY massimo del rigidificante della piastra di base |
4 ~ 8 Nota: se la quantità è elevata e la distanza tra i rigidificatori è ridotta e la torcia di saldatura è danneggiata, la metà dei rigidificatori può essere saldata |
| 9 |
Dimensione dello stiffener della piastra di base |
Sono adatti i normali lampioni e gli alberi alti (Diverse dimensioni di rigidificanti richiedono forme diverse, che possono essere lavorate e fabbricate dall'utente in conformità con lo stampo fornito nella macchina) |
| 10 |
velocità di saldatura |
Velocità di riferimento 300-500 mm/min Spessore e velocità di saldatura diversi |
| 11 |
Forma della piastra base |
Cerchio, quadrato, ottagono, più lati di quattro lati |
| 12 |
Spessore minimo della piastra di base |
10 mm Valore raccomandato, troppo sottile, difficile da saldare dentro e fuori, facile da bruciare) |
| 13 |
Spessore massimo della piastra di base |
Confezionati per i pali normali |
| 14 |
Dimensione minima della piastra di base |
150 mm × 150 mm |
| 15 |
Dimensione massima della piastra di base |
Diametro: 500 mm, o piastra quadrata 500x500. Opzione: Diametro: 700 mm, o piastra quadrata 700x700. |
| 16 |
Requisiti per la coerenza delle dimensioni del rigidante e della piastra di base |
Tolleranza di dimensione entro 1 mm Si raccomanda di utilizzare il taglio laser o il taglio al plasma per garantire la consistenza delle dimensioni per ottenere un migliore effetto di saldatura del robot |
| 17 |
Requisiti per la consistenza delle dimensioni del telaio della porta |
Generalmente, il telaio della porta è acquistato dall'esterno e la tolleranza di dimensione è superiore a 1 mm. Pertanto, è necessario installare manualmente il telaio della porta, e dopo che la saldatura a punto è saldamente (o dopo la pinzazione, il robot salderà di nuovo, se la tolleranza è relativamente piccola,può anche essere saldato direttamente dal robot (Nota: se la tolleranza dimensionale del telaio della porta è relativamente ampia, il divario tra il telaio della porta e la porta sarà relativamente ampio, causando una perdita locale della saldatura,e la saldatura di riparazione manuale locale è necessaria in seguito) |
| 18 |
Per quanto riguarda la posizione del taglio del plasma dell'interruttore, Distanza massima dal punto più alto della porta alla piastra di base |
1400 mm |
| 19 |
Tipo di taglio |
Standard:taglio del tipo di tubo ((3 assi) Opzione di taglio tipo superficie piana + taglio tipo tubo (4 assi) |
| 20 |
Dimensioni e forma delle porte |
Non ci sono limiti nella gamma di taglio |
| 21 |
Per quanto riguarda la posizione di saldatura del telaio della porta,la distanza massima dal punto più alto della porta alla piastra di base |
2000 mm |
| 22 |
Adatti per tipi di pali |
I poli conici, i poli rotondi, i poli ottagonali, le forme poligonali sopra l'ottagonale e i poli di diametro uguale sono tutti adatti |
| 23 |
Fonte di plasma |
Potenza ipertermica massima 45 (Fabbricato negli USA) |
| 24 |
Perforazione massima e spessore di taglio di qualità |
8 mm (valore consigliato) |
| 25 |
velocità di taglio |
Il tempo di taglio di una porta su un normale lampione è di 30 ~ 40 secondi |
| 26 |
Sistema CNC |
Si Dafeng ((SF-2100S) |
| 27 |
Software di nidificazione |
SmartNest |
| 28 |
Torcia di taglio a plasma CNC |
1 set |
| 29 |
Controllatore di altezza della tensione dell'arco |
Altezza HP105 |
| 30 |
Dispositivo di altezza |
Dispositivo di spostamento in altezza della torcia al plasma, 1 set |
| 31 |
Velocità di produzione (compresa la saldatura interna ed esterna della piastra di base, il taglio elettrico delle porte, la saldatura del telaio delle porte) |
Il normale lampione stradale: 12-16 minuti Polo 5G: 40-45 minuti Il tempo specifico dipende dalla dimensione del palo, la dimensione del rinforzante e la dimensione della porta |

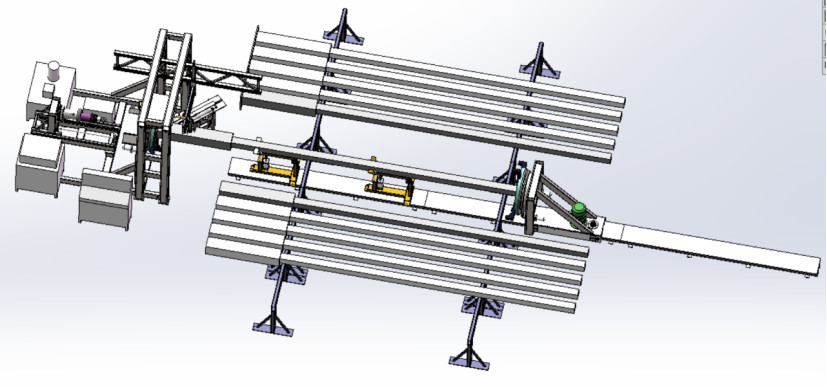

La struttura generale è la seguente:
Caratteristiche di proprietà:
Importi di opzione:
Plasma di taglio delle porte: Hypertherm Powermax45, spessore massimo suggerito 8 mm. Opzione: Hypertherm Powermax65, spessore massimo suggerito 12 mm.
Il diametro massimo del palo è di 400 mm, e il tubo quadrato di dimensioni massime 350x350, il diametro interno del volante elettrico 620 mm, adatto per 5G palo pesante (come 500kg), piastra di base max. diametro 700 mm,o piastra a base quadrata 700x700 mm
3. taglio a superficie piana + taglio a tubo (4 assi)
Funzione (1):
può fornire dati di gestione della produzione: potenza sul tempo, tempo di saldatura, tempo di taglio, tempo di non saldatura, quantità di produzione, ecc.
Funzione (2):
Dopo che la macchina è collegata a Internet, il fornitore della macchina può assistere il cliente nella diagnosi remota dei guasti e nella regolazione remota dei parametri.Comodo per i clienti per riprendere rapidamente la produzione.

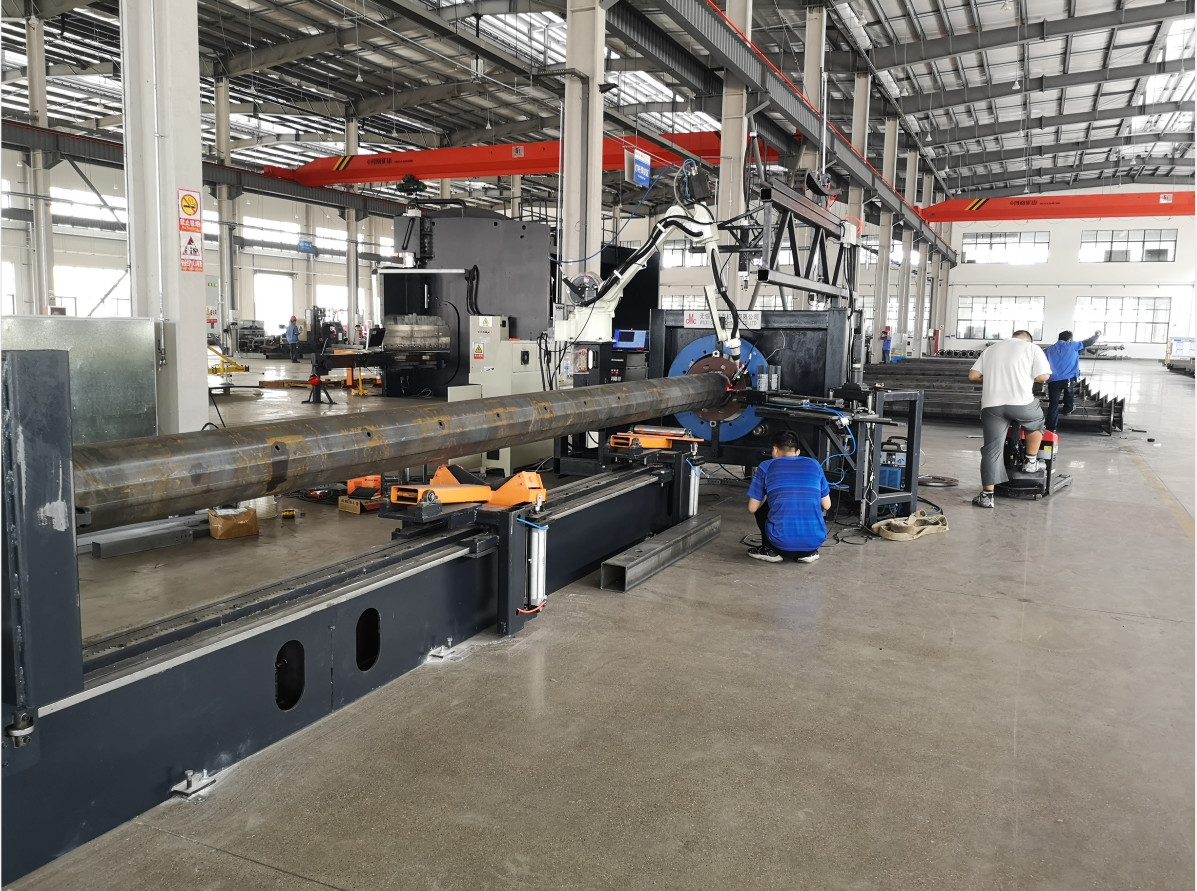

Foto simili
Sistema di saldatura a robot
1. Robot Kawasaki BA006N (marchio giapponese)
La serie BA è una serie di robot sviluppati appositamente per la saldatura.È facile da usare e può ottenere un'operazione di saldatura esperta attraverso una semplice operazione di insegnamento. sul dispositivo didattico è installato uno schermo LCD a colori touch con un ottimo effetto visivo e un'operazione facile.può classificare le condizioni di conservazione della saldaturaE una chiamata chiave.
| Metodi di insegnamento | Semplice operazione di insegnamento AS Programmazione linguistica | |
| Modalità di esecuzione | Modalità manuale | Assi indipendenti, sistema di coordinate di base e sistema di coordinate utensile |
| Modalità di riproduzione |
Azione di interpolazione di ciascun asse/linea e arco |
|
| Capacità di stoccaggio | 8000 passi sono equivalenti | |
| Segnale generale | Segnale di funzionamento esterno | Fermo di emergenza, segnale di arresto esterno |
| Input e output | 32+32 | |
I robot della serie Kawasaki BA utilizzano un armadietto di controllo E01, una forma compatta, un sistema di funzionamento adatto, ricche funzioni, facile manutenzione e alta scalabilità.schermo touch screen 640 x 480 pixel. La retroilluminazione viene utilizzata per rendere più facile la visione dello schermo LCD. Il sistema operativo adotta WINDOWS CE. Il menu a discesa viene utilizzato per la visualizzazione delle finestre, il che rende il processo di modifica semplice e facile
| Fuczioni | Saldatura ad arco standard | |
|
Modello
|
BA006N | |
| Forma del braccio | Fusioni multiple verticali | |
| DOF | 6 assi | |
| Capacità massima di carico ((KG) | 6 | |
|
Intervallo massimo di azione [DEG] |
JT1 linea di alimentazione e controllo |
±165 |
| JT2 | + 150 ¢-90 | |
| JT3 | +45 ¢-175 | |
| JT4 | ± 180 | |
| JT5 | ±135 | |
| JT6 | ± 360 | |
|
Velocità massima di azione [DEG/S] |
JT1 linea di alimentazione e controllo |
240 |
| JT2 | 240 | |
| JT3 | 220 | |
| JT4 | 430 | |
| JT5 | 430 | |
| JT6 | 650 | |
| Inerzia[N.M.] | JT4 | 12 |
| JT5 | 12 | |
| JT6 | 3.75 | |
|
Momento di inerzia [KG.M2] |
JT4 | 0.4 |
| JT5 | 0.4 | |
| JT6 | 0.07 | |
| Accuratezza di posizionamento ripetuta [MM] | ± 0.05 | |
| L'allungamento orizzontale [MM] | 1445 | |
| Peso[kg] | 150 | |
| Capacità di potenza [KVA] | 3.0 | |
| Modalità di installazione | Terra, carico superiore. | |
| Ambiente di installazione | Temperatura | 0°45° |
| Umidità | 35°85% (senza rugiada) | |
| Vibrazione | 0.5G inferiore a 0.5 | |
| Altri | L'installazione del robot deve essere al di fuori dell'interferenza di apparecchiature a gas o liquidi infiammabili o corrosivi | |
| Livello IP | Protezione IP65 | |
| Controller raccomandato | E01 | |
Portata d'azione
Introduzione Prevenitore di collisione della torcia di saldatura
Il sistema di torcia di saldatura 350 è una torcia di saldatura a CO2, che viene comunemente utilizzata per la saldatura ad arco in Asia.
Il sistema di saldatura del collo della pistola sostitutivo ha i vantaggi di un elevato valore nominale e di un elevato ciclo di lavoro: l'interfaccia intelligente può realizzare funzioni di manutenzione veloce e posizionamento ripetibile,e abbreviare i tempi di inattività
Il sistema delle pistole di saldatura ha una varietà di collo e supporti per tutte le giunzioni della macchina comuni tra cui scegliere.
Vantaggi
(1)Tipico progetto asiatico di saldatura a CO2
(2)Il collo sostitutivo può ridurre i tempi di fermo dell'apparecchiatura e i costi di manutenzione e riparazione
(3) Le caratteristiche di temperatura ottimali assicurano una lunga durata di servizio delle parti usurate
(4) I cavi di alta qualità garantiscono una lunga durata di servizio del sistema
(5) La struttura robusta della torcia di saldatura può raggiungere una elevata stabilità in caso di collisione
| Modello | 350 |
| Modulo di raffreddamento | Aria |
| Ciclo di lavoro | 100% |
| Valore nominale | 350A CO2 |
| 300A (composizione mista) | |
| Diametro del filo | 0.8-1.4 mm |
| Colletto di pistola di saldatura | 35° |
Descrizione del dispositivo:
La macchina di saldatura speciale del robot NBC-350RL ha due modalità di saldatura: basso spruzzo e pressione costante, che può realizzare la saldatura blindata con argon ricco di acciaio al carbonio e gas CO2.Questo prodotto adotta un metodo di controllo interamente digitale, che è altamente adattabile e può comunicare con il robot di saldatura ad arco attraverso un'interfaccia digitale/analoga.
Caratteristiche di prestazione
(1) Può essere abbinato al robot Kawasaki
(2)Molti tipi di controllo di interfaccia digitale possono richiamare direttamente i parametri di saldatura memorizzati dal cliente
(3)Very small welding spatter, beautiful welding seam shape (Very piccolo spruzzo di saldatura, bella forma della cucitura di saldatura)
(4)Funzioni ottimizzate di accensione ad arco, di chiusura di arco e di rimozione di sfere
Il sistema di controllo completamente digitale consente un controllo preciso del processo di saldatura e una lunghezza di arco stabile.
Potente funzione di segnalazione degli errori digitali, una varietà di errori hanno codici di errore da visualizzare.
Il sistema dispone di un database di esperti di saldatura integrato e di una combinazione di parametri automatici e intelligenti.
Interfaccia di funzionamento amichevole, modalità di regolazione unificata, facile da padroneggiare.
Tecnologia inverter a commutazione morbida, l'intera macchina è altamente affidabile, risparmia energia e risparmia elettricità.
Parametri di potenza di saldatura
| - No, no, no, no. | Articolo | Parametri |
| 1 |
Voltaggio/frequenza di ingresso nominale |
380V±25% 3P/50Hz |
| 2 | (KVA)Capacità nominale di ingresso | 14 |
| 3 | (A) Corrente di ingresso nominale (A) | 21 |
| 4 | (V) Tensione di uscita nominale (V) | 31.5 |
| 5 | (%) Durata del carico nominale (%) | 60% |
| 6 | (V) Voltaggio di uscita a zero carico (V) | 96 |
| 7 |
(A/V) Intervallo corrente/tensione di uscita (A/V) |
60A/17V 350A/31,5V |
| 8 | (mm)Diametro del filo di saldatura (mm) | 0.8,1.0,1.2 |
| 9 | Tipo di alimentazione del filo | Cavo di spinta |
| 10 | (L/min)Flusso d'aria (L/min) | 15 ¢20 |
| 11 | Metodo di raffreddamento a torcia | raffreddamento dell'aria |
| 12 | Classificazione degli ambienti | Protezione IP23 |
| 13 | Classe di isolamento | H |
| 14 |
L*W*H (cm) Dimensioni L*W*H (cm) |
66*32*56 |
| 15 | (kg) Peso | 55 |
| 16 | Livello di emissione EMC | A |
Opzione:dispositivo per la pulizia delle armi, il taglio del filo e lo spruzzo di olio di silicone
Come si vede nella figura, il dispositivo di pulizia delle pistole e di spruzzatura dell'olio di silicone viene utilizzato per pulire lo spruzzo nell'ugello della torcia di saldatura e spruzzare olio di silicone anti-splash nell'ugello.Il dispositivo di taglio del filo viene utilizzato per tagliare la piccola palla alla punta del filo di saldatura e garantire che l'allungamento a secco del filo di saldatura è coerente, per garantire il tasso di successo dell'avvio dell'arco e la stabilità del processo di saldatura, nonché l'accuratezza del rilevamento all'inizio.
Ambiente di funzionamento
1"Grounding: C grounding, resistenza di messa a terra inferiore a 10 ohm.
2"Fio di saldatura: filo montato su disco"
3Uso delle condizioni ambientali (interno)
Temperatura ambiente: - 5°C - 40°C.
Umidità relativa: ≤ 80%..senza rugiada
Programmazione e flusso di lavoro
Flusso di programmazione
