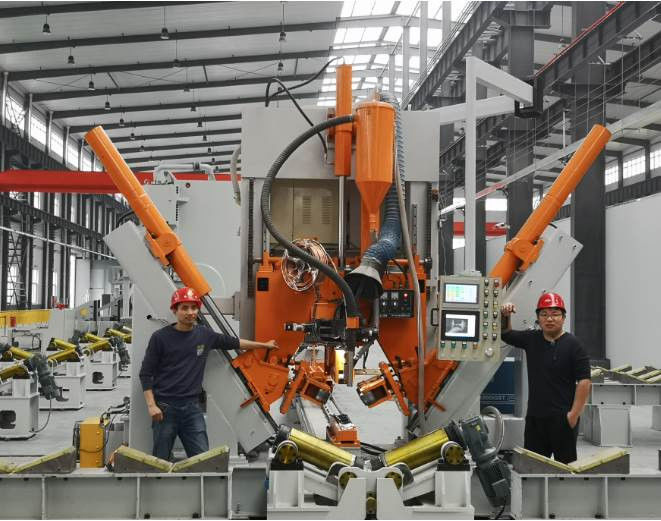

Diametro 60~600mm,Lunghezza 12000mm Macchina di saldatura a poli leggeri CNC

con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm

Modello: HM600/12000

Tipo di rullo:Disegnato appositamente per il monopolio, il palo alto, il palo di comunicazione 5G e il normale palo del lampione stradale

• Intervallo di diametro:60~600mm, spessore:3~12mm, lunghezza:12m
• Saldatura ad arco singolo a filo singolo immersa
• Scopo di applicazione: adatto alla saldatura a chiusura automatica longitudinale a poli di lunghezza media, come i poli 5G, i monopoli, i pali di alto mastro e i normali pali dei lampioni stradali

Caratteristiche esclusive

1. regolazione automatica CNC, sistema CNC, con il cambiamento di diametro del palo, regolare automaticamente la pressione, regolare automaticamente la posizione del piede premitore,automaticamente abbinare la velocità di alimentazione e la posizione, mantenere la cucitura di saldatura sempre in stato chiuso, per garantire una saldatura fluida.
2. Sulla base della qualifica del processo precedente, dopo la saldatura, non vi è alcuna torsione della saldatura del palo,e non c'è bisogno per il personale di estrarre e girare la barra nella parte posteriore della macchina per centrare la saldatura.
3. Il palo motore è controllato mediante conversione di frequenza, con funzione di arresto del freno elettrico per garantire la stabilità della saldatura della testa e della coda,questo sistema può saldare il palo da piccole estremità a fondo fine piena area e quasi nessuna lunghezza sinistra fuori della saldaturaIn questo modo si riduce il lavoro manuale del processo successivo.
4. Il numero di rulli di fissaggio è di 3 serie, il vantaggio è ridurre la pressione del rulli sulla superficie del palo, e ridurre il graffio sulla superficie.polo poligonale e polo conicoPuò essere di diametro uguale o conico.
5. Il carrello di tipo spingente con funzione di ritorno veloce motorizzato, senza bisogno che l'operatore spinga manualmente e riduce l'intensità del lavoro degli operatori.
6. Il carrello posteriore con dispositivo di fissaggio pneumatico, è semplice e veloce rispetto al fissaggio manuale.
7. Funzione di saldatura ad arco sommerso
8. Il lato di scarico è di tipo rulli, che è conveniente per il carico e lo scarico, e favorisce la realizzazione dell'automazione dei materiali a monte e a valle.Il carico e lo scarico possono essere sullo stesso lato per fare l'operatore evitare il movimento a lunga distanzaL'operatore ha solo bisogno di lavorare nella posizione della macchina ospitante, il che riduce notevolmente l'intensità del lavoro.
9. Il sistema di sincronizzazione della pressione dell'olio e del controllo sviluppato da noi riduce i requisiti per il palo, rendendo il palo dopo la saldatura più arrotondato e meno deformato.
10. Operatore: 1 persona.
11. Sgombero per scaricare i rulli, 5 set (adatto per pali di 12,14 m)
12. In base all'impianto del laboratorio dell'acquirente, possono essere fornite macchine con diverse direzioni di lavoro
13. Per le esigenze speciali dei clienti, la macchina può essere appositamente progettata e prodotta per soddisfare diversi poli in tutto il mondo
14. Attraverso la telecamera installata sulla testa della macchina, la cucitura di saldatura viene riflessa sullo schermo del pannello di controllo principale, rendendo il monitoraggio della cucitura di saldatura semplice e facile,e ridurre l'intensità del lavoro dell'operatore per il monitoraggio della saldatura.
15. Articolo opzionale:

15.1Opzionale: sistema di dati di produzione in rete

Funzione 1: può fornire dati di produzione al personale di gestione della produzione: potenza sul tempo, tempo di saldatura, tempo di non saldatura, quantità di produzione, ecc.

Funzione 2: aggiornare tempestivamente il software per ottenere il miglior e più recente software e dati di esperienza, che possono aiutare i clienti nella diagnosi remota dei guasti e nella regolazione remota dei parametri.È conveniente per i clienti di riprendere rapidamente la produzione

15.2

Sistema di caricamento e scarico dei pali del lampione: sul lato sinistro della macchina, c'è un rack di stoccaggio, che può contenere 10 ~ 20 pali (il numero varia a seconda delle dimensioni dei pali).Dopo che la saldatura è stata completata, premere il pulsante, e il palo del lampione sarà scaricato per scaricare sul rack di stoccaggio che sul lato destro della macchina,può contenere 20 pali (il numero varia a seconda delle dimensioni dei pali)

Opzionale:Sistema di carico e scarico dei pali di illuminazione stradale: sul lato sinistro della macchina, c'è un rack di stoccaggio, che può contenere 20 ~ 30 pali (il numero varia a seconda delle dimensioni dei pali).Dopo che la saldatura è stata completata, premere il pulsante, e il palo del lampione sarà scaricato per scaricare sul rack di stoccaggio che sul lato destro della macchina,può contenere 20 pali (il numero varia a seconda delle dimensioni dei pali)Non è necessaria alcuna gru aerea da ogni palo di carico allo scarico.

15.3Induzione per ridurre al minimo l'effetto banana causato dalla saldatura del dispositivo che ridurrà l'effetto banana per la macchina di saldaturacompresa la carrozzeria della macchina di riscaldamento e la bobina di riscaldamento per induzione

15.4Invertitore utilizza armadio elettrico con strato di isolamento termico e condizionatore d'aria con armadio elettrico industriale (2 armadi)

15.5Parti di ricambio, secondo la lista

La macchina è composta dalle seguenti parti:

• Tavolo di lavoro lungo per il movimento dei carrelli
• Cornice del portiere principale
• Sistema di trazione del carrello
• Sgombero per scaricare i rulli, 5 set (adatto per pali di 12,14 m)
• Parti idrauliche di chiusura (compresi i rulli di chiusura, adatti a pali di medie dimensioni)
• Sistema di saldatura ad arco sommerso, con sistema di alimentazione del filo
• Sistema di recupero del flusso
• Sistema idraulico
• Sistema di controllo
• Camera, sistema di monitoraggio della cucitura di saldatura
• Roller di fissaggio, in conformità alle esigenze del cliente.

Con 1 set adatto per monopolio alto albero, 5G stampo palo.

con: 1 set adatto a pali di lampada stradale normali, diametro minimo di 60 mm ((pali rotondi e pali conici)

con: 1 set adatto a pali di lampada stradale normali, di diametro minimo di 60 mm (pali ottagonali)

Opzionale: una serie di dispositivi di fissaggio posteriori adatti per i normali pali dei lampioni stradali (comprende un piccolo utensile, adatto per pali di lunghezza molto breve, come un braccio lungo 1 ~ 2 metri)
