Name: Saldatrice CNC a doppio arco sommerso multi-filo per pali in acciaio di diametro 14m e altezza 1.9m
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: HM1900
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Modello di attrezzatura: Saldatrice per poli CNC HM1900/14000

Gamma di diametri: 400mm~1900mm

Lunghezza massima del polo di elaborazione: 14000mm

Spessore piastra in acciaio applicabile: 5 ~ 20 mm, spessore massimo del cuscinetto di bloccaggio 25 mm

tecnologia di saldatura: Saldatura ad arco sommerso a tre fili a doppio arco

Struttura di fissaggio: 3 set di rulli di bloccaggio sincroni idraulici

Tipo di palo applicabile: Palo in acciaio poligonale conico / ottagonale / multifaccia

Colore di vernice: Personalizzabile

Informazioni di base

Luogo di origine: Wuxi, Cina

Marca: CMC

Numero di modello: HM1900

Termini di pagamento e spedizione

Tempi di consegna: 90 giorni

Termini di pagamento: T/T, L/C

Capacità di alimentazione: Secondo i requisiti

Galleria

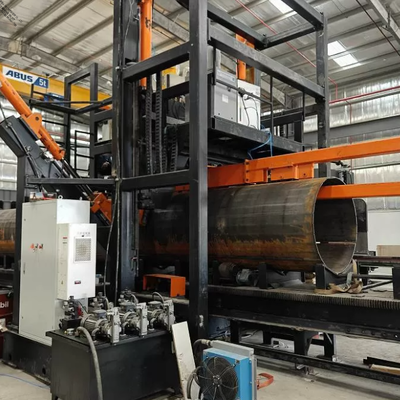

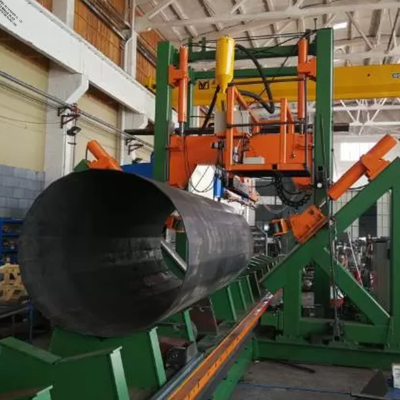

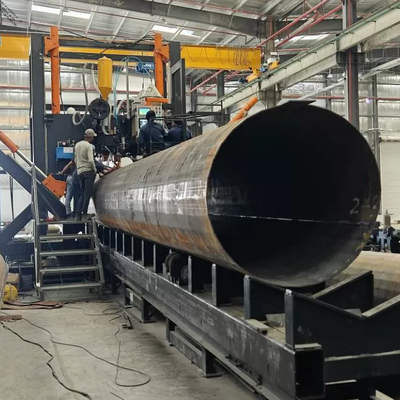

Saldatrice CNC a doppio arco sommerso multi-filo per pali in acciaio di diametro 14m e altezza 1.9m

Descrizione di prodotto

Saldatrice automatica a controllo numerico per saldatura a sommersione con doppio arco e filo multiplo per pali in acciaio di diametro 14m e altezza 1.9m

Panoramica del prodotto

La saldatrice automatica a controllo numerico per chiusura di pali HM1900/14000 è una saldatrice automatica a arco sommerso per giunzioni longitudinali, specificamente progettata per pali conici ottagonali per comunicazioni 5G e pali ad alto albero.

Articolo	Dettagli
Nome del prodotto	Saldatrice automatica a controllo numerico per chiusura di pali
Modello	HM1900/14000
Applicazione	Palo per comunicazioni 5G, palo monopolo elettrico, palo per illuminazione ad alto albero
Forma del palo lavorato	Palo conico rotondo, palo ottagonale e poligonale a più lati (struttura a 1/2/3 gusci)
Tecnologia di saldatura	Saldatura a sommersione con doppio arco e filo multiplo
Lunghezza massima del palo	14000 mm
Opzioni personalizzabili	Sistema di diagnosi remota online, quadro elettrico isolato e climatizzato, pacchetto ricambi

Introduzione al prodotto

La saldatrice automatica a controllo numerico per chiusura di pali HM1900/14000 è sviluppata appositamente per la saldatura automatica di giunzioni longitudinali di chiusura di pali lunghi e conici, inclusi pali per comunicazioni 5G, pali monopolo elettrici e pali ad alto albero. È applicabile per pali conici rotondi e poligonali in un unico pezzo, due pezzi o tre pezzi.

L'attrezzatura adotta una struttura fissa a portale abbinata a un sistema di saldatura, un carrello a V azionato da servomotore a velocità regolabile per il trasporto del palo. Rulli di bloccaggio idraulici chiudono la giunzione del palo mentre la saldatura procede contemporaneamente. Per pali a due segmenti e due giunzioni, dopo aver completato la prima giunzione di saldatura, i rulli di sollevamento sollevano e ruotano automaticamente il palo per posizionarlo per la saldatura della giunzione secondaria.

Parametri tecnici principali

N.	Articolo	Specifiche
1	Diametro esterno del palo applicabile	400 ~ 1900 mm
2	Lunghezza massima del palo lavorabile	14000 mm
3	Spessore della lamiera applicabile	5 ~ 20 mm, materiale Q235, Q355, Gr65 (Spessore massimo supportato 25mm, fare riferimento alla nota sopra)
4	Quantità di set di rulli di bloccaggio	3 set
5	Potenza motore pompa idraulica	2.2+2.2+3 KW
6	Potenza servomotore per carrello a V	7 KW, velocità regolabile in continuo
7	Corsa di pressione verticale	1600 mm
8	Altezza di lavoro (fondo palo a terra)	800 mm
9	Sistema di saldatura	Unità di alimentazione per saldatura a sommersione con doppio arco e tre fili Corrente continua: 250~1250A; Corrente alternata: 250~1250A
10	Specifiche del filo di saldatura	Filo singolo Φ4.0mm / Filo doppio 2*Φ1.6mm
11	Velocità di avanzamento della saldatura	0.3 ~ 1.5 m/min, regolabile in continuo
12	Direzione di saldatura	Saldare dall'estremità di diametro maggiore verso l'estremità di diametro minore
13	Standard di saldatura	Ottenere saldatura su un lato e formazione su entrambi i lati secondo lo standard di processo
14	Peso totale della macchina	23 Ton
15	Dimensioni complessive (LPA)	31000 * 6600 * 6100 mm

Composizione completa della macchina

Tavolo di lavoro a V azionato da servomotore (carrello di trasporto)
Binari anteriori e posteriori per carrello a V
Telaio principale a portale per impieghi gravosi
Sistema di azionamento per tavolo di lavoro a V
Unità di bloccaggio idraulica con 3 set di rulli di bloccaggio
Sistema di saldatura a sommersione e dispositivo di alimentazione automatica del filo
Sistema di recupero e riciclo del flusso
Sistema di blocco di supporto interno in rame raffreddato ad acqua
Piattaforma operativa
2 set di rastrelliere rotanti per pali
Sistema idraulico completo
Sistema di controllo CNC e PLC integrato

Vantaggi principali

Elemento di vantaggio	Descrizione dettagliata
Regolazione automatica CNC intelligente	Il sistema CNC regola automaticamente la pressione di bloccaggio, la posizione dei rulli e la velocità del carrello in base alla variazione del diametro del palo, mantenendo continuamente la giunzione chiusa durante la saldatura
Eccellente controllo idraulico sincrono	Il sistema idraulico e di controllo ottimizzato garantisce un'elevata sincronizzazione per i rulli di bloccaggio sinistro, destro e centrale
Bassa deformazione del palo dopo la saldatura	Nessuna torsione sulla giunzione di saldatura finita. Nessuna leva manuale e allineamento della giunzione richiesti all'uscita della macchina se il processo di formatura a monte soddisfa le specifiche
Saldatura stabile testa-coda	Il carrello a V controllato da servomotore realizza la saldatura continua dalla testa alla coda del palo, riducendo la lunghezza del segmento di coda non saldato
Design a triplo bloccaggio a rulli	Tre gruppi di rulli di pressione disperdono la pressione superficiale, riducono le impronte e i graffi sulla superficie del palo; adatto per pali rotondi, ottagonali e conici
Ritorno rapido automatico del carrello	Funzione di ritorno rapido motorizzato per il carrello a V, riduce l'intensità del lavoro dell'operatore
Dispositivo di guida adattivo per giunzione posteriore	Struttura di guida autoregolante, raramente è necessaria una calibrazione manuale durante la produzione continua
Monitoraggio visivo della saldatura	Telecamera installata sulla testa di saldatura trasmette l'immagine della giunzione allo schermo di controllo principale per un facile tracciamento e osservazione della giunzione
Blocco di supporto interno in rame raffreddato ad acqua	Migliora notevolmente la penetrazione della saldatura e garantisce una formazione costante del cordone di saldatura
Rotazione automatica per pali a doppia giunzione	Meccanismo di sollevamento rulli integrato per ruotare automaticamente il palo a doppia giunzione per la saldatura secondaria
Funzionamento semplice	È richiesto un solo operatore per l'intero ciclo di produzione
Configurazioni di aggiornamento opzionali	Sistema di rete per diagnosi remota dei guasti e regolazione dei parametri; quadro elettrico isolato con aria condizionata; pacchetto ricambi

Ambito di applicazione

Saldatura di giunzioni longitudinali di monopoli conici per comunicazioni 5G
Produzione di monopoli in acciaio per autostrade e trasmissione di energia
Produzione di pali per illuminazione ad alto albero, pali lampada ottagonali e a più lati
Saldatura di chiusura di componenti tubolari conici per strutture in acciaio

Supporto servizio post-vendita

Elemento di servizio	Dettagli del servizio
Periodo di garanzia	Garanzia completa della macchina per 12 mesi; garanzia a lungo termine per servomotori principali, sorgente di alimentazione per saldatura e controller CNC
Fornitura ricambi	Fornitura a lungo termine di parti di ricambio soggette a usura al costo di fabbrica
Servizio tecnico all'estero	Ingegneri professionisti disponibili per installazione, messa in servizio e formazione operatori all'estero
Supporto tecnico remoto	Debug remoto online, ottimizzazione dei parametri e risoluzione dei problemi
Documenti tecnici	Manuale operativo completo in inglese, guida ai processi di saldatura e video di formazione

Domande frequenti

Domanda	Risposta standard
Quali tipi di pali possono essere lavorati dalla saldatrice HM1900/14000?	È adatta per pali conici rotondi lunghi 14m, pali ottagonali e poligonali a più lati (struttura a 1/2/3 gusci). Intervallo di diametro di lavorazione 400~1900mm, spessore applicabile 5~20mm.
Questa macchina supporta la saldatura automatica per pali ottagonali a doppia giunzione?	Sì. Dopo aver completato la prima giunzione di saldatura, la rastrelliera dei rulli di sollevamento solleverà e ruoterà automaticamente il palo per realizzare la saldatura della seconda giunzione senza ricaricare.
È necessaria una saldatura di riporto aggiuntiva per lamiere di spessore superiore a 20 mm?	La forza di bloccaggio della macchina supporta materiali fino a 25 mm. Ma per pezzi che richiedono un'elevata penetrazione entro 20~25 mm, il riempimento di acciaio fuso potrebbe essere insufficiente. Suggeriamo di aggiungere una saldatura di riporto a sommersione dopo la saldatura primaria.
