Name: Macchina piegatubi a doppio collegamento CNC per palo ottagonale conico da 14 m
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: 2-WE67K-400/7000
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Tonalità di flessione della singola unità: 400 tonnellate, tandem totale 800 tonnellate

Lunghezza di lavorazione del piano di lavoro singolo: 7000 mm, lunghezza totale collegata 14000 mm

Modello di controller CNC attrezzato: Delem DA53T (Paesi Bassi)

Configurazione dell'alimentazione del motore dell'azionamento principale: Motore a doppia pompa 2×30 kW

Pezzo di lavorazione applicabile: Palo per lampione stradale conico/ottagonale e palo alto

Supporta il tipo di stampo di formatura: 7 volte che formano uno stampo conico a doppia conicità

Colore della superficie: Personalizzabile

Direzione: Personalizzabile

Informazioni di base

Luogo di origine: Wuxi, Cina

Marca: CMC

Numero di modello: 2-WE67K-400/7000

Termini di pagamento e spedizione

Imballaggi particolari: Adatto a trasporto del contenitore

Tempi di consegna: 90 giorni

Termini di pagamento: T/T, L/C

Capacità di alimentazione: Secondo i requisiti

Galleria

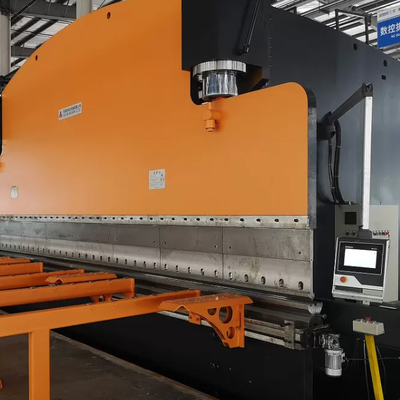

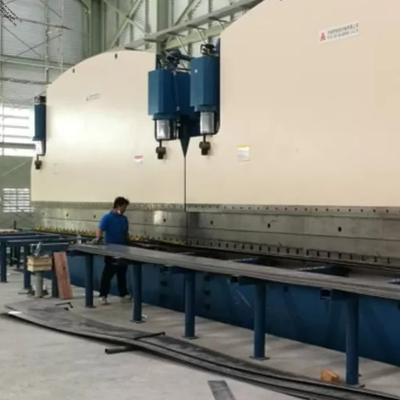

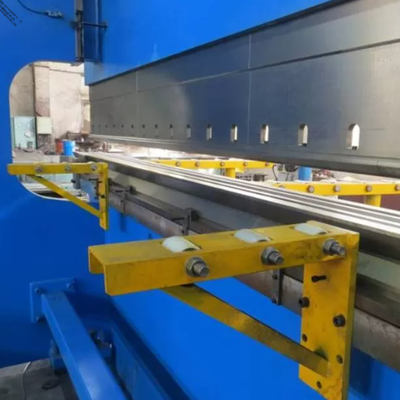

Macchina piegatubi a doppio collegamento CNC per palo ottagonale conico da 14 m

Descrizione di prodotto

1. Tabella di panoramica rapida

Articolo	Dettagli
Nome del prodotto	Pressa piegatrice idraulica tandem CNC / Piegatrice per palo leggero a doppio collegamento
Modello	2-WE67K-400/7000
Applicazione principale	Pali piegati per lampioni stradali, pali ottagonali, pali conici rastremati e pali a traliccio autostradale
Origine	Jiangsu, Cina
MOQ	1 insieme
Voltaggio standard	380V 50Hz, Personalizzabile
Cliente target	Fabbrica di produzione di pali luminosi, linea di produzione di monopali in acciaio
Configurazione principale	Sistema CNC Delem DA53T, parti Schneider Electric

2. Introduzione al prodotto

La pressa piegatrice idraulica tandem CNC a doppio collegamento 2-WE67K-400/7000 è composta da due macchine piegatrici singole da 400 tonnellate che lavorano in modo sincrono, la lunghezza di piegatura effettiva totale raggiunge i 14 metri, appositamente personalizzata per pali di illuminazione stradale affusolati di grandi dimensioni, pali ottagonali e pali di grandi dimensioni ad alto albero. Dotato di controller CNC Delem DA53T olandese con controllo degli assi Y1/Y2 e sistema di compensazione meccanica della coronatura della tavola. principali parti elettriche Il francese Schneider, tutti gli accessori di marca di fama mondiale garantiscono un funzionamento stabile a lungo termine. Supporta più stampi di piegatura personalizzati per pali della luce, sistema di scarico laterale, linea di piegatura per alimentazione automatica delle piastre e funzione di diagnosi remota dei guasti, soluzione completa per la produzione di pali della lampada.

3. Tabella completa dei parametri tecnici

NO.	Articolo	Unità	Valore del parametro
1	Tipo di macchina	-	Pressa piegatrice CNC sincrona elettroidraulica tandem multimacchina
2	Forza lavoro nominale	Tonnellata	2×400
3	Lunghezza piano di lavoro singolo	mm	7000, lunghezza totale del collegamento 14000
4	Distanza tra due fotogrammi	mm	5600
5	Profondità della gola	mm	950
6	Altezza massima di apertura	mm	970
7	Colpo d'Ariete	mm	320
8.1	Velocità di discesa rapida	mm/s	60
8.2	Velocità di piegatura di lavoro	mm/s	7
8.3	Velocità di ritorno	mm/s	60
9	Potenza del motore della pompa principale	kW	2×30
10	Controllore CNC	-	Delem DA53T (Paesi Bassi), Asse Y1/Y2 + Sistema di coronatura meccanica
11	Compensazione della tabella	-	Sistema di coronamento meccanico
12	Marchio della guarnizione del cilindro	-	marchio famoso
13	Marchio della valvola idraulica	-	famoso marchio tedesco
14	Marca della pompa idraulica	-	Marchio statunitense
15	Marchio dell'encoder lineare	-	FAGAR, Spagna
16	Principali componenti elettrici	-	Schneider, Francia
17	Peso netto della singola macchina	kg	50000, totale 100000 kg
18.1	Dimensioni complessive della macchina singola L×L×A	mm	7200×2710×5696
18.2	Altezza del pavimento fuori terra	mm	4500
18.3	Lunghezza Totale Con Dispositivo Di Scarico Laterale	mm	17500
18.4	Larghezza totale con supporto materiale anteriore	mm	4040
19	Modo di imballaggio dell'esportazione	-	Imballaggio diviso smontato per il trasporto marittimo

4. Elenco degli utensili e degli accessori standard e opzionali

Categoria	Dettagli
con	1 set portautensili superiore spessore 18 mm per palo lampione, lunghezza totale stampo 14 m
Opzione 1	Stampo dedicato per palo luminoso ottagonale, stampo ottagonale rastremato con diametro esterno minimo di 60 mm, lunghezza 14 m
Opzione 2	Set di matrici inferiori Multi-V per pali ottagonali e pali alti, specifica 150×150, lunghezza 14 m
Opzione 3	Stampo per palo conico a doppia rastremazione a 7 volte Rapporto di conicità: 11/1000 (Φ60~236) e 13/1000 (Φ60~268) Spessore parete palo applicabile: 3~4 mm, struttura divisa in sezioni, lunghezza totale dello stampo 16 m
Ausiliario standard	2 set di supporti per stampo superiore conico da 6,5 m per entrambi i lati del supporto superiore
Opzione 5	Sistema di scarico laterale del palo luminoso a spinta
Opzione 6	Funzione di diagnosi remota dei guasti e regolazione remota dei parametri
Opzione 7	Sistema di produzione completamente automatico per la piegatura dei pali della luce Compreso carrello portapiatti, gru di carico, rastrelliera laterale a rulli, sistema di alimentazione CNC, dispositivo di posizionamento, rastrelliera di scarico estesa e telaio di stoccaggio dei pali finiti
Opzione 8	Set completo di ricambi per pressa piegatrice da 400ton

5. Tabella dei vantaggi prestazionali principali

Punto di prestazione	Descrizione dettagliata dei vantaggi
Controllo sincrono a doppio asse Y	Righelli lineari installati su entrambi i lati del pistone per segnale di posizione di feedback in tempo reale, controllo accurato di due cilindri idraulici
Telaio integrale alto e rigido	Struttura saldata composta da serbatoio dell'olio, piano di lavoro, alloggiamenti laterali e pistone, forte capacità portante e antideformazione
Sistema di sincronizzazione proporzionale elettroidraulico	Adotta la valvola proporzionale tedesca, risposta stabile, piccolo attrito meccanico, forza di uscita stabile e continua
Progettazione indipendente dell'installazione della griglia	Sensori raster fissati sulla staffa a C invece che sul telaio laterale, i dati di misurazione non saranno influenzati dalla deflessione del telaio durante la piegatura
Controllo sincrono del doppio collegamento della macchina	Passa alla modalità tandem sul pannello principale della macchina, Delem CNC unifica due segnali della macchina, controlla con precisione la discesa veloce, il cambio di velocità, la velocità di piegatura e di ritorno per il collegamento sincrono
Sistema CNC intelligente Delem	Interfaccia operativa multilingue, calcolo automatico del tonnellaggio di piegatura, del punto morto e della posizione di cambio velocità; supporta l'inclinazione minuscola del pistone per esigenze di piegatura speciali
Sistema completo di guida e bilanciamento ausiliario	Soddisfa le esigenze di lavorazione di pezzi lunghi e piegature eccentriche, garantisce una precisione di piegatura uniforme su tutta la lunghezza della piastra
Compensazione meccanica della coronatura della tavola	Compensa automaticamente la deflessione del piano di lavoro sotto carico pesante, garantisce una precisione di formatura costante dei pali finiti
Cilindro idraulico resistente all'usura	Trattamento termico di tempra superficiale, buona lubrificazione, lunga durata e basso tasso di guasto

6. Tabella di corrispondenza delle applicazioni

Tipo di pezzo	Finalità del trattamento
Palo stradale rastremato	Piegatura di lamiere lunghe, formatura in un unico passaggio per pali da 14 m
Palo della lampada ottagonale	Formatura speciale dello stampo ottagonale, precisione dell'angolo uniforme
Palo alto dell'autostrada	Piegatura del collegamento per carichi pesanti per pali di grandi dimensioni con pareti spesse
Polo conico monopolare/palo di comunicazione 5G	Abbinamento dello stampo di formatura a doppia conicità a 7 passaggi

7. Tabella di supporto del servizio post-vendita

Articolo di servizio	Contenuto specifico
Periodo di garanzia	12 mesi di garanzia completa sulla macchina; 24 mesi per valvola idraulica, pompa, motore e sistema CNC
Fornitura di pezzi di ricambio	Fornitura a lungo termine di pezzi di ricambio originali vulnerabili al costo di fabbrica
Servizio d'oltremare	Ingegneri disponibili per installazione, messa in servizio e formazione degli operatori all'estero
Supporto in linea	Supporto video e diagnosi online remota 24 ore su 24, 7 giorni su 7 (funzione opzionale preinstallata)
Documenti allegati	Manuale operativo completo in inglese, tutorial sui parametri di piegatura e video operativo

8. Domande frequenti

Domanda	Risposta
1. Qual è la lunghezza di piegatura massima che questa pressa piegatrice tandem può elaborare?	Due macchine da 7000 mm lavorano in modo sincrono, la lunghezza di piegatura effettiva totale raggiunge i 14 metri, si adattano perfettamente ai pali lunghi dell'illuminazione stradale e ai pali alti.
2. Quali parti principali del marchio adotta questa piegatrice?	Il sistema CNC principale è l'Olanda Delem DA53T, l'encoder lineare Spagna FAGAR, le parti elettriche Francia Schneider, tutti i migliori marchi di fama mondiale.
3. Questa macchina può formare pali della luce conici e ottagonali?	Sì, forniamo stampi divisi in sezione abbinati per pali ottagonali e pali conici a doppia conicità 7 volte, spessore della parete compreso tra 3 e 4 mm per la produzione di pali per lampade.
