Name: Raddrizzatrice idraulica monopolare 1200KN per rimodellamento di giunzione raddrizzamento palo 5G
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: HJZ-2800
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Lunghezza massima del polo di elaborazione: 12.000 mm（12 m）

Colore: Personalizzabile

Tipo di pezzo lavorato: Power Monopole / Palo 5G / Palo alto

Tonnellaggio totale di raddrizzatura: 1200KN

Configurazione del motore principale: Motore a doppia pompa da 15 kW + 5,5 kW

Gamma di diametri dei poli lavorabili: 700 mm – 2800 mm

Modalità di controllo operativo: Controllo telecomando wireless

Materiale di protezione della superficie: Rivestimento del poliuretano

Evidenziare:

Raddrizzatrice idraulica monopolare 1200KN

raddrizzatrice per pali 5G

macchina per rimodellare la giunzione dei pali

Informazioni di base

Luogo di origine: Wuxi, Cina

Marca: CMC

Numero di modello: HJZ-2800

Termini di pagamento e spedizione

Imballaggi particolari: Adatti per il trasporto in container, sia per il trasporto marittimo che per il trasporto interno

Tempi di consegna: secondo i requisiti

Termini di pagamento: L/C, T/T

Capacità di alimentazione: Secondo i requisiti

Galleria

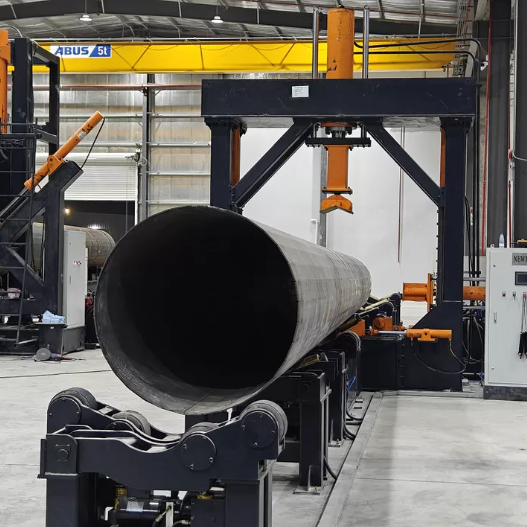

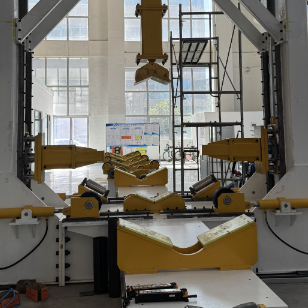

Raddrizzatrice idraulica monopolare 1200KN per rimodellamento di giunzione raddrizzamento palo 5G

Descrizione di prodotto

Raddrizzatrice idraulica monopolare multifunzione HJZ-2800

Panoramica rapida

Articolo	Dettagli
Nome del prodotto	Raddrizzatrice monopolare / Raddrizzatrice per pali di potenza
Modello	HJZ-2800
Funzioni integrate	Raddrizzatura pali, giunzione piastre, arrotondamento post saldatura
Pezzi applicabili	Monopolo per trasmissione di potenza, palo di comunicazione 5G, palo della luce ad albero alto
Origine	Jiangsu, Cina
MOQ	1 insieme
Voltaggio standard	380V 50Hz, personalizzabile
Target acquirenti	Fabbrica di pali in acciaio, impianto di produzione di torri per telecomunicazioni

Introduzione al prodotto

Il raddrizzatore monopolo idraulico per carichi pesanti HJZ-2800 è progettato specificamente per pali elettrici di grande diametro e pareti spesse, monopoli intelligenti 5G e pali con palo alto autostradale. Questa macchina avanzata integra tre procedure di lavoro fondamentali: correzione della deformazione della saldatura longitudinale, posizionamento della giunzione di due piastre in acciaio e arrotondamento dei poli post-saldatura per facilitare l'assemblaggio della flangia.
Caratterizzata da un robusto telaio a tre travi, la macchina incorpora un cilindro principale indipendente e due cilindri laterali con circuiti dell'olio separati per evitare perdite di pressione. Il sistema di controllo jog supporta il funzionamento sincrono o separato dei cilindri laterali. L'impugnatura remota wireless standard e le parti pressanti rivestite in poliuretano eliminano i segni sulle superfici dei pali. I rulli di supporto del sollevamento idraulico integrati e i dispositivi rotanti semplificano notevolmente il caricamento, lo spostamento e la rotazione di pali lunghi fino a 12 metri.

Funzioni di elaborazione principali

N. di serie	Descrizione della funzione
Funzione 1	Raddrizzare la deformazione da flessione dei pali dopo la saldatura continua longitudinale
Funzione 2	Bloccare e giuntare due piastre d'acciaio piegate tramite cilindri superiori e laterali, supportare la saldatura a punti manuale per la saldatura completa successiva
Funzione 3	Rimodellare i pali saldati in una perfetta forma rotonda per un'installazione fluida della flangia

Parametri tecnici

NO.	Articolo	Unità	Valore
1	Numero di modello	-	HJZ-2800
2	Gamma di diametri dei poli applicabili	mm	700~2800
3	Lunghezza massima del palo supportata	mm	12000
4	Forza operativa del cilindro principale superiore	KN	1200
5	Corsa massima del cilindro principale	mm	1400
6	Distanza massima tra asta del cilindro e piano di lavoro	mm	2900
7	Forza di uscita del cilindro su un solo lato	KN	300×2
8	Corsa dei cilindri laterali	mm	800
9	Gamma di corsa verticale dei cilindri laterali	mm	1300
10	Pressione di esercizio idraulica massima	MPa	21
11	Altezza del piano di lavoro da terra	mm	650
12	Spazio interno tra due colonne	mm	3200
13	Alimentazione del motore principale (sistema a doppia pompa)	kW	15 + 5,5
14	Peso netto della macchina principale	kg	25000
15	Spazio occupato dalla macchina	mm	Lunghezza: Lunghezza del palo + 2500; Larghezza: 5300; Altitudine: 6000

Vantaggi strutturali e prestazionali

Articolo vantaggioso	Spiegazione dettagliata
Telaio integrato a tre travi	Cilindro idraulico principale montato al centro della traversa superiore per il movimento di sollevamento verticale
Cilindri a doppio lato regolabili verticalmente	I cilindri laterali si muovono su e giù tramite cilindri a corsa lunga per allineare i punti di pressione con l'asse centrale del palo
Circuiti dell'olio idraulico indipendenti	Il cilindro principale e i cilindri laterali adottano tubazioni separate, nessuna interferenza reciproca e perdita di pressione pari a zero
Controllo del funzionamento jog	Tutti i movimenti funzionano in modalità jog; due cilindri laterali possono funzionare simultaneamente o individualmente
Rulli di supporto sollevamento idraulico	Due set di ruote di sollevamento anteriori e posteriori per un facile spostamento in avanti e indietro dei pali lunghi
Dispositivi rotanti idraulici	Strutture rotanti di sollevamento su entrambe le estremità per ruotare liberamente i poli durante la lavorazione
Rulli di posizionamento ausiliari	4 piccoli cilindri idraulici controllano i rulli interni per fissare stabilmente i pali
Telecomando senza fili di serie	Telecomando portatile per un funzionamento più sicuro, da parte di una sola persona, lontano dalla macchina
Rivestimento protettivo in poliuretano	Tutte le parti di pressione a contatto sono avvolte con uno strato in PU per evitare graffi e rientranze sulla superficie del palo

Corrispondenza dell'applicazione

Tipo di palo	Fase di lavoro corrispondente
Monopolo di trasmissione di potenza di grandi dimensioni	Raddrizzatura, arrotondamento e giunzione di lamiere post-saldatura
Polo del segnale di comunicazione 5G	Formatura, posizionamento e correzione della deformazione di pareti spesse
Palo per l'illuminazione ad alto albero dell'autostrada	Rettifica flessione del palo lungo sovradimensionato

Informazioni sull'imballaggio e sulla spedizione

Articolo	Specifica
Imballaggio per l'esportazione	Smontaggio diviso, pellicola impermeabile + pacchetto telaio in acciaio pesante
Peso lordo totale (con imballo)	Circa 27500 kg
Tempi di produzione	15-25 giorni lavorativi dal ricevimento del deposito
Porto di caricamento	Porto di Shanghai/Porto di Ningbo
Termini commerciali	FOB, CFR, CIF negoziabili

Servizio post-vendita

Articolo di servizio	Dettagli del servizio
Copertura della garanzia	12 mesi di garanzia completa sulla macchina; 24 mesi per cilindro idraulico, pompa e motore principale
Fornitura di pezzi di ricambio	Fornitura online a lungo termine di pezzi di ricambio vulnerabili a basso costo
Servizio all'estero	Ingegneri professionisti disponibili per installazione, messa in servizio e formazione degli operatori all'estero
Supporto tecnico in linea	Guida alla risoluzione dei problemi tramite video, e-mail e telefono 24 ore su 24, 7 giorni su 7
Documenti giustificativi	Manuale operativo completo in inglese e video operativo consegnati insieme

Domande frequenti

1. Quali tipi di pali è adatto a lavorare HJZ-2800?

È progettato per pali di grandi dimensioni a parete spessa, tra cui monopolo per trasmissione di potenza, palo di comunicazione 5G e palo ad albero alto autostradale, gamma di diametri applicabili 700-2800 mm.

2. Quante funzioni lavorative integra questa macchina?

Ha tre funzioni principali integrate: raddrizzamento post-saldatura longitudinale, posizionamento della giunzione della piastra in acciaio e arrotondamento post-saldatura per facilitare l'assemblaggio della flangia.

3. Questa macchina può evitare segni di rientranza sulla superficie del palo?

Sì, tutti i componenti dei contatti a pressione sono ricoperti da uno spesso rivestimento in poliuretano per proteggere la superficie del palo in acciaio da graffi e ammaccature.
