Saldatura a poli leggeri in acciaio e macchina di taglio CNC RW-DC120/260

1SET
MOQ
Negoziabile
prezzo
Saldatura a poli leggeri in acciaio e macchina di taglio CNC RW-DC120/260
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Tecnologia di taglio: taglio del plasma di CNC
sistema di carico: Sistema di posizionamento automatico
Materiale: Acciaio, alluminio, Q235, A36, ferro
Diametro superiore: 60-120mm
Tipo di braccio: Singolo braccio affusolato, singolo, Tri braccio
Diametro inferiore: 130-265mm
Evidenziare:

Macchina di saldatura per pali leggeri in acciaio RW-DC120/260

,

macchina di taglio CNC per pali leggeri

,

macchina per pali leggeri con garanzia
Informazioni di base
Luogo di origine: Wuxi, Cina
Marca: CMC
Numero di modello: RW-DC120/RW-DC260
Termini di pagamento e spedizione
Imballaggi particolari: Nudo
Tempi di consegna: Secondo la situazione reale
Termini di pagamento: T/T
Capacità di alimentazione: Secondo i requisiti
Descrizione di prodotto
Sistema robotico per saldatrice CNC da 120-260 mm per saldatura a palo leggero
Panoramica del prodotto

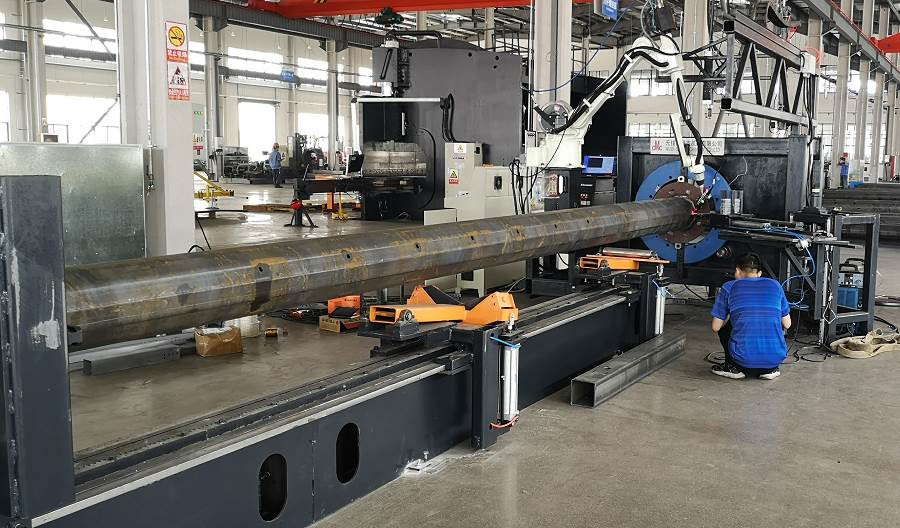

L'RW-DC120/260 è un sistema di produzione automatico integrato progettato per la fabbricazione di pali della luce in acciaio. Combina la saldatura della piastra di base, la saldatura degli irrigidimenti e il taglio delle porte al plasma CNC in un unico flusso di lavoro continuo. Il sistema è adatto alla produzione di pali luminosi conici, rotondi e ottagonali con elevata efficienza produttiva e ridotta movimentazione manuale.

Processo di produzione
  • Caricamento e posizionamento dei pali
  • Allineamento automatico della piastra di base
  • Saldatura robotizzata delle cuciture interne ed esterne
  • Saldatura automatica degli irrigidimenti
  • Taglio porte al plasma CNC
  • Scarico dei pali terminato
Composizione del sistema
  • Sistema di saldatura robotizzata industriale Kawasaki
  • Generatore per saldatura Kemppi
  • Sistema di taglio plasma Hypertherm
  • Sistema di controllo CNC (Si Dafeng SF-2100S)
  • Sistema automatico di movimentazione e posizionamento dei pali
  • Sistema di controllo dell'altezza della tensione dell'arco
Caratteristiche principali
  • Produzione automatizzata a linea singola per pali della luce
  • La saldatura robotizzata garantisce una qualità stabile della cucitura
  • Taglio al plasma CNC per aperture precise delle porte
  • Ridotta movimentazione manuale e dipendenza dalla gru
  • Produzione continua per la produzione di massa
  • Adatto per pali conici, tondi, ottagonali
Parametri tecnici
Parametro Specifica
Gamma di diametri dei poli 120-260 mm
Lunghezza massima del palo 12-14 metri
Gamma di spessori 2,5-4,5 mm
Capacità di peso massima 150 kg
Velocità di guida 6-48 m/ora
Sorgente di plasma Hypertherm Powermax 45
Capacità di spessore di taglio Fino a 6 mm
Ciclo produttivo 10-15 minuti/polo
Sistema di saldatura

Il sistema di saldatura robotizzata garantisce un controllo stabile dell'arco e una qualità di giunzione costante attraverso la comunicazione in tempo reale tra il robot e il generatore di saldatura. Supporta la saldatura continua circolare e la saldatura di nervature di rinforzo per strutture di piastre di base.

Applicazioni
  • Pali per l'illuminazione stradale
  • Impianti di illuminazione stradale
  • Poli infrastrutturali urbani
  • Strutture polari per la trasmissione di potenza
  • Sistemi di illuminazione per città intelligenti
Vantaggi
  • Linea di produzione integrata di saldatura + taglio
  • Intensità di manodopera e utilizzo della gru ridotti
  • Elevato livello di automazione per la produzione di massa
  • Prestazioni di saldatura robotizzate stabili
  • Ciclo produttivo più veloce e layout salvaspazio
Disposizione del sistema
Light pole welding CNC cutting machine system layout diagram
Detailed view of light pole welding and cutting machine components
Specifiche tecniche dettagliate
NO. Articolo Parametro
1 Diametro minimo del palo o della barra tonda 120mm
2 Diametro massimo del palo o della barra tonda 260 mm
3 Lunghezza massima del palo o della barra tonda 12~14 metri
4 Palo o barra tonda min. spessore 2,5 mm
5 Palo o barra tonda max. spessore 4,5 mm
6 Peso massimo del palo o della barra tonda 150 kg
7 Velocità di guida 6~48 m/h, regolabile, con controllo AC Servo
8 Velocità di saldatura Velocità di riferimento 5~7 minuti/pezzo
9 Massimo. distanza di taglio dal fondo, asse X 1500 mm
10 Sorgente di plasma Hypertherm Powermax 45 Adatto max. spessore: 6 mm (prodotto negli Stati Uniti)
11 Spessore massimo per realizzare fori e tagli di qualità Basato sulla sorgente plasma Lo standard e l'opzione più avanzati
12 Velocità di taglio massima Basato sulla sorgente al plasma (per una normale porta elettrica su palo della luce, il tempo di taglio è di circa 30~40 secondi)
13 Sistema CNC Si Dafeng(SF-2100S)
14 SOFTWARE DI NESTING SmartNest
15 Torcia per taglio plasma CNC 1 set
16 Controller dell'altezza della tensione dell'arco PESEZZA HP105
17 DISPOSITIVO di altezza Dispositivo di spostamento dell'altezza della torcia al plasma, 1 set
18 Velocità di produzione per un polo 10~15 minuti Incluso carico e scarico In base alle dimensioni del palo
Domande frequenti
A cosa serve una macchina per la saldatura di pali leggeri in acciaio e una macchina da taglio CNC?
Viene utilizzato per la produzione automatizzata di pali della luce in acciaio, integrando la saldatura della piastra di base, la saldatura degli irrigidimenti e il taglio delle porte al plasma CNC in un unico processo continuo.
Quali tipi di pali della luce può lavorare questa macchina?
La macchina è adatta per pali luminosi in acciaio conici, tondi e ottagonali di diverse dimensioni a seconda delle esigenze produttive e della configurazione delle attrezzature.
Quale sistema di taglio viene utilizzato per la lavorazione dell'apertura della porta?
Il sistema utilizza una sorgente di taglio al plasma Hypertherm, che consente il taglio preciso e veloce di aperture elettriche di porte e altre forme personalizzate progettate tramite software CNC.
