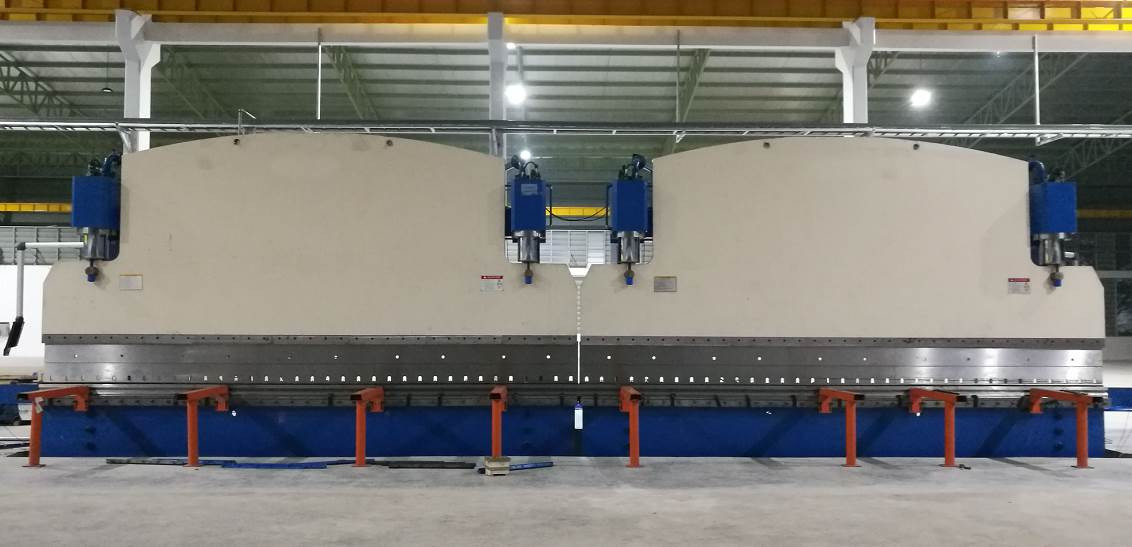

Pressa piegatrice idraulica tandem CNC Modello: 2-WE67K-320/6000

Applicazione: fabbricazione di pali e alberi




Dettagli degli attrezzi del freno a pressione



Performance principale:

• Asse Y1, Y2 --- Due scale lineari installate su entrambi i lati del ram per controllare i cilindri.
• Il telaio della macchina è composto da serbatoio, tavolo da lavoro, alloggiamento sinistro e destro e ram.

Quindi ha alta resistenza e buona rigidità

• Principio di funzionamento della sincronizzazione

Il freno di pressione Adotta una valvola proporzionale elettro-idraulica per garantire la sincronizzazione dei due cilindri.La valvola proporzionale è realizzata dalla società BOSCH-Rexroth con prestazioni molto buone come un ridotto attrito tra le coppie di azione meccanica, amplificatore elettronico e magnete elettrico con elevata forza di controllo e azione continua.Ci sono due display raster su entrambi i lati della macchina per ottenere il segnale della posizione di ram continuamente e rifornire il segnale al sistema di controllo, quindi il sistema di controllo controllerà la valvola elettro-idraulica per fare due cilindri sincronizzazione su una macchina.

• Poiché i visualizzatori raster sono installati su piastre ¥C ¥, non direttamente sulle piastre di alloggiamento, la deviazione del ram e del telaio durante il lavoro non influenzerà la sua precisione di misurazione e controllo
• Circa due unità di sincronizzazione principale di lavoro:

Se hai bisogno di due unità che lavorano insieme, basta ruotare l'interruttore in posizione di sincronizzazione sul pannello di controllo dell'unità principale.Entrambi i segnali di posizione dell'unità saranno inviati al sistema di controllo CNC (sistema Delem), e il segnale di uscita dal sistema CNC verrà inviato alla valvola proporzionale e alla valvola di pre-riempimento.velocità di pressione e velocità di ritorno per mantenere le due unità sincronizzazione con alta precisione

• L'operatore può comunicare con la macchina tramite computer, il computer ha diversi linguaggi di servizio, calcola e regola automaticamente la forza di piegatura.Inoltre potrebbe calcolare e controllare il punto morto, punto di variazione della velocità. I colpi (Y1, Y2) di ram potrebbero fare una piccola inclinazione per soddisfare le esigenze particolari dell'utente.
• Equipaggiato con un buon sistema di guida, sistema di misurazione della posizione e sistema di bilanciamento idraulico per soddisfare i requisiti del lavoro di lunghezza completa e del lavoro eccentrico.
• L'unità di compensazione della tavola di lavoro è adottata per compensare la deviazione della macchina durante il lavoro per garantire la precisione del pezzo di lavoro
• La superficie del cilindro ha un buon usura e trattamento termico, quindi ha una buona lubrificazione e una lunga durata di vita.

Sistema di scarico laterale
