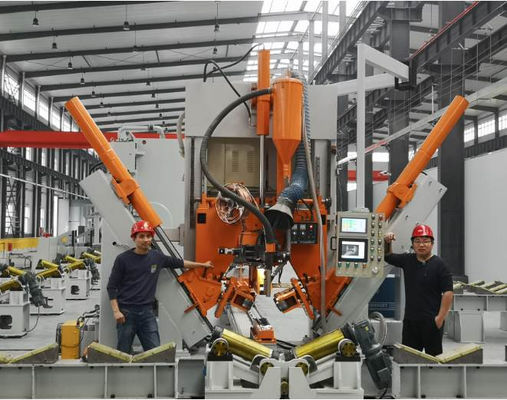

Macchina di saldatura a chiusura a poli leggeri modello HM11000 per alberi di alto mastello e poli mono

Numero di controllo di accensione di lampadari, tipo: HM1100/16000

Cnc, macchine per saldatura a polo chiuso, modello: HM1100/16000

Con sistema di saldatura a impulso MIG e sistema di saldatura ad arco sommerso

滚轮型Tipo di rullo

设计专用于智慧杆,5G杆,高杆灯杆,电力杆,也可用以普通路灯杆

Disegnato appositamente per il normale palo di lampioni stradali, il palo mono, il palo alto e il palo di comunicazione 5G.

diametro range:60~1100mm, spessore:3~12mm

Intervallo di diametro 60~1100mm, intervallo di spessore 3~12mm

Scopo di utilizzo: applicabile a grande lunghezza di medio palo verticale di raccolta automatica, 5G palo, palo elettrico, alto palo lampada, anche utilizzabile con lampada stradale ordinaria.

Scopo di applicazione: adatto per la saldatura a chiusura automatica longitudinale a poli di lunghezza media, come i poli 5G, i poli mono, i pali di alto mastello e i pali di lampioni normali.

Questa macchina è generalmente adatta per 接多边形 e 圆形 形的杆子,比较适合1片或2片型钢杆 ((一条). Questa macchina è 接线自动,小车配有可调速电机,可以 引杆子运动.

Questa macchina è di solito adatta per la saldatura di poli poligonali e conici di medie dimensioni, particolarmente adatta per i poli che hanno solo una o due cuciture.Il carrello è dotato di un motore regolabileIl cilindro idraulico fa sì che la ruota di pressione stringa il palo e saldi allo stesso tempo.

专有特点: Caratteristiche proprietarie

• regolazione automatica a controllo numerico, sistema di controllo numerico, con variazione di lunghezza del palo, regolazione automatica della pressione, regolazione automatica della posizione del piede di pressione, velocità e posizione automatica del cuscinetto di consegna, mantenere sempre in stato di connessione, per assicurare che il collegamento sia proseguito. regolazione automatica CNC, sistema CNC, con il cambiamento del diametro del palo, regola automaticamente la pressione,regolare automaticamente la posizione del piede di pressione, corrisponde automaticamente la velocità di alimentazione e la posizione, mantenere la cucitura di saldatura sempre nello stato chiuso, per garantire la saldatura liscia.
• 确保在前工序合格的基础上, 接后杆子 无扭转,机器后边无需人员 扭杆子来对中.Sulla base della qualificazione del processo precedente, dopo la saldatura, non vi è alcuna torsione della saldatura del palo,e non c'è bisogno per il personale di estrarre e girare la barra nella parte posteriore della macchina per centrare la saldatura.
• 推动杆子为变频控制,带有电器?? 车停止功能,以保证头尾?? 接的稳定性. from头?? to尾,头尾几乎没有遗留未?? 接的长度,不需要在尾部100~200mm 长度进行人工补充.Il palo di guida è controllato dalla conversione di frequenza,con funzione di arresto del freno elettrico per garantire la stabilità della saldatura della testa e della codaQuesto sistema consente di saldare il palo da un'estremità ridotta a un'estremità inferiore, con una superficie completa e quasi nessuna lunghezza lasciata fuori dalla saldatura.
• 压脚数为3套,优点是减少压脚对路灯杆表面压力,表面美观,减少压痕影响,同时适合生产八角杆,多??杆和圆??杆. può essere di dimensioni uguali o può essere rotondo.È adatto per la produzione di palo ottagonale, polo poligonale e polo conico. Può avere diametro uguale o conico.
• Il carrello di tipo spingente con funzione di ritorno veloce motorizzato, non ha bisogno dell'operatore per spingere manualmente e riduce l'intensità del lavoro degli operatori.
• 后推动型小车,带气动 紧装置,相对手动 紧,简单快速.Il carrello posteriore con dispositivo di fissaggio pneumatico, è semplice e veloce rispetto alla fissaggio manuale.
• 埋弧+脉冲 双机双功能 Con sistema di saldatura MIG a impulso e con sistema di saldatura ad arco sommerso, doppia fonte di alimentazione di saldatura.
• Il lato di scarico è automatizzato per la navigazione verso l'alto e verso il basso. Il lato di scarico è di tipo rulli, che è conveniente per il carico e lo scarico.e favorisce la realizzazione dell'automazione dei materiali a monte e a valle. Il carico e lo scarico possono essere sullo stesso lato per evitare che l'operatore si muova su lunghe distanze.che riduce notevolmente l'intensità del lavoro.
• 带杆子后导板,自适应调整,实际操作中很少调节位置,降低操作人员的劳动强度.Con il dispositivo di guida posteriore del palo, può essere regolato in modo adattivo.Nel funzionamento pratico la posizione della cucitura di saldatura è raramente regolata,che riduce l'intensità del lavoro degli operatori.
• 通过安装在机头上的摄像头,把?? 反映到控制台上的屏幕,使得?? 的跟踪,简单易,降低操作人员的劳动强度.Attraverso la fotocamera installata sulla testa della macchina, la cucitura di saldatura viene riflessa sullo schermo del pannello di controllo principale,rendendo il tracciamento della cucitura di saldatura semplice e facile, e riducendo l'intensità del lavoro dell'operatore per il controllo della saldatura.
• Il sistema di controllo della pressione dell'olio e del controllo sincronizzato sviluppato autonomamente, ha ridotto i requisiti del palo, rendendo il palo rotondo e piccolo.
• Operatore: 1 persona.
• Prodotto a rullo, 5 set (conveniente per 12m, 14m, 16m)
• Si possono fornire macchine con diverse direzioni di marcia.
• Per le esigenze particolari del cliente, può essere progettato e fabbricato in modo speciale, per soddisfare i diversi pali in tutto il mondo. Per le esigenze speciali dei clienti, la macchina può essere progettata e fabbricata in modo speciale per soddisfare i diversi poli in tutto il mondo.

• Articolo 2

1, Sistema di carico e scarico dei pali dei lampioni:

Sul lato sinistro della macchina, c'è un rack di stoccaggio, che può contenere 20 ~ 30 pali (il numero varia a seconda delle dimensioni dei pali).e il palo del lampione stradale verrà scaricato per scaricare sul rack di stoccaggio che sul lato destro della macchina, può contenere 20 pali (il numero varia a seconda delle dimensioni dei pali).

2, sistema di tracciamento automatico laser, laser per cucire, fotocamera per ottenere le foto laser, software di calcolo per trovare la posizione della cucitura dalla foto, messaggio inviato al PLC,PLC controllerà servo motor per spostare la torcia di saldatura alla posizione di cucitura.

3, funzione di diagnosi remota. Il fornitore della macchina può assistere il cliente nella diagnosi remota dei guasti e nella regolazione remota dei parametri. Conveniente per i clienti di riprendere rapidamente la produzione.

4 Induzione per ridurre al minimo l'effetto banana causato dalla saldatura del dispositivo che ridurrà l'effetto banana per la saldatricecompresa la carrozzeria della macchina di riscaldamento e la bobina di riscaldamento per induzione.

机器含有以下部分: 机器 comprende le seguenti parti:

La macchina è composta dalle seguenti parti:

• Uso per i carrelli mobili
• 主龙门架 Cornice del portiere principale
• 小车驱动Sistema di azionamento del carrello
• 后出料滚轮,5 set Scarico del carrello, 5 set
• 液压 紧部分Parte di fissaggio idraulica ((comprese le ruote pressurizzate, destinate ai pali medi, compresi i rulli di fissaggio, adatti a pali di medie dimensioni)
• Sistema di saldatura ad arco sommerso, con sistema di alimentazione del filo
• Sistema di recupero del flusso
• Sistema idraulico
• Sistema di controllo Sistema di controllo
• √ √ √ √ √ √ √ √ √ √ √

包含:适合高杆灯杆,智慧杆,5G杆模具一套

:适合普通路灯杆,最小直径60mm,等径圆杆,圆??杆模具一套

适合普通路灯杆,最小直径60mm, 八角杆模具一套

: ulteriore configurazione adatta a un dispositivo posteriore da utilizzare per le lampade stradali.

Roller di fissaggio, in conformità alle esigenze del cliente.

Tra cui:

1 set adatto per mono palo, alto palo, 5G stampo di palo.

1 set adatto a pali di lampada stradale normali, di diametro minimo di 60 mm (pali rotondi e pali conici)

1 set adatto a pali di lampada stradale normali, di diametro minimo di 60 mm (pali ottagonali)

1 set di dispositivi di fissaggio posteriori adatti a normali pali dei lampioni stradali (comprende uno strumento piccolo, adatto a pali di lunghezza molto corta, ad esempio braccio lungo 1~2 metri).
