HM2500/12000 macchina di saldatura a chiusura per alberi alti / poli mono / poli di comunicazione

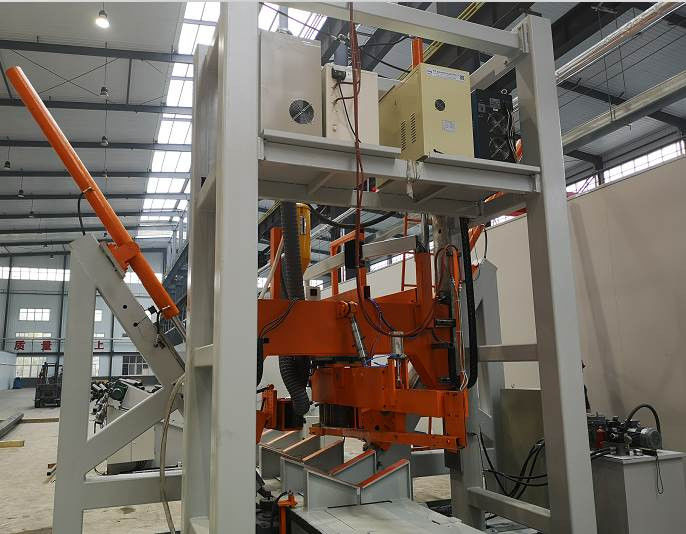

MACCHINA DI SALDATURA PER CHIUSURA DI POLI CNC, Modello: HM2500/12000

Macchina per saldatura a filo dritto CNC, Modello: HM2500/12000

Progettata per pali 5G, pali elettrici, pali per illuminazione ad alta altezza

Progettato per pali ad alta altezza, monopali, pali di comunicazione 5G

Gamma di diametro: 400~2500mm, Spessore: 6~20mm, Lunghezza: 12000mm

Gamma di diametro: 400~2500mm, Spessore: 6~20mm, Lunghezza: 12000mm

Saldatrice ad arco sommerso a doppio arco e tre fili

saldatrice a filo triplo a doppio arco

Ambito di applicazione: adatta per la saldatura di chiusura automatica longitudinale di pali di media lunghezza, pali 5G, pali elettrici, pali per illuminazione ad alta altezza

Ambito di applicazione: adatto per la saldatura automatica longitudinale di chiusura di pali di medie dimensioni (come pali 5G, monopali, pali ad alta altezza)

MACCHINA DI SALDATURA PER CHIUSURA DI POLI CNC, è adatta per pali conici e poligonali a uno o due gusci.

è una linea di saldatura automatica, la struttura a portale è fissa e con sistema di saldatura, carrello (tavolo di lavoro) a forma di V per tutta la lunghezza del palo con servomotore

motore per movimento a velocità regolabile, il cilindro idraulico spinge la ruota di serraggio per chiudere il palo ed eseguire la saldatura contemporaneamente.

Per pali a due giunti, quando la prima saldatura del giunto è terminata, il rullo inferiore si alzerà e ruoterà il palo in un'altra posizione del giunto per iniziare la seconda

saldatura del giunto.

Questa macchina è generalmente adatta per la saldatura di pali di medie dimensioni poligonali e circolari conici, può essere di un tipo o di due tipi. Questa saldatrice è una linea di saldatura automatica, il carrello è dotato di servomotore a velocità regolabile, che può trainare il movimento del palo. Il cilindro idraulico fa stringere la ruota di pressione nel palo e saldare contemporaneamente.

Pali a due pezzi, quando una cucitura è saldata, il dispositivo a rulli solleva il palo e ruota in posizione, completando la saldatura di un'altra cucitura.

Caratteristiche proprietarie:

• Regolazione automatica CNC, sistema CNC, con il cambiamento del diametro del palo, regola automaticamente la pressione, regola automaticamente la posizione del piedino di pressione, abbina automaticamente la velocità e la posizione di alimentazione, mantiene la cucitura di saldatura sempre nello stato chiuso, per garantire che la saldatura proceda senza intoppi.

Regolazione automatica CNC, sistema CNC, con la variazione del diametro del palo, regola automaticamente la pressione, regola automaticamente la

posizione del piedino premistoppa, abbina automaticamente la velocità e la posizione di alimentazione, mantiene la cucitura di saldatura sempre nello stato chiuso, per garantire

la saldatura senza intoppi.

• Lo speciale sistema di controllo CNC rende le prestazioni di sincronizzazione del lato sinistro e destro del piede molto buone
• Lo speciale sistema di controllo CNC rende le prestazioni di sincronizzazione del lato sinistro e destro del piede molto buone.
• Sulla base della qualificazione del processo precedente, dopo la saldatura, non c'è torsione della saldatura del palo e non c'è bisogno che il personale faccia leva e torca l'asta sul retro della macchina per centrare la saldatura.
• Sulla base della qualificazione del processo precedente, dopo la saldatura, non c'è torsione della saldatura del palo e non c'è bisogno che il personale faccia leva e torca l'asta sul retro della macchina per centrare la saldatura.

4. Il palo è sul banco da lavoro a forma di V e il suo movimento è controllato da servomotore per garantire la stabilità della saldatura della testa e della coda. Dalla saldatura della testa alla coda, riduce notevolmente la lunghezza della coda non saldata.

Il palo è sul banco da lavoro a forma di V e il suo movimento è controllato da servomotore per garantire la stabilità della saldatura della testa e della coda.

La saldatura dalla testa alla coda riduce notevolmente la lunghezza della coda che non è saldata.

• Il numero di rulli di serraggio è di 3 set, il vantaggio è ridurre la pressione del rullo sulla superficie del palo e ridurre i graffi sulla superficie. È adatto per la produzione di pali ottagonali, pali poligonali e pali conici.
• Il numero di rulli di serraggio è di 3 set, il vantaggio è ridurre la pressione del rullo sulla superficie del palo e ridurre i graffi sulla superficie. È adatto per la produzione di pali ottagonali, pali poligonali e pali conici. Può essere a diametro uguale o conico.

Il banco da lavoro a forma di V può tornare rapidamente alla posizione impostata, riducendo l'intensità di lavoro degli operatori.

• Il banco da lavoro a forma di V (carrello) con funzione di ritorno rapido motorizzato e riduce l'intensità di lavoro degli operatori.

Funzione di saldatura ad arco sommerso

• Con piastra di guida posteriore del palo, può essere regolata in modo adattivo. Nel funzionamento pratico, la posizione della saldatura viene raramente regolata, riducendo l'intensità di lavoro degli operatori.
• Con dispositivo di guida posteriore del palo, può essere regolato in modo adattivo. Nel funzionamento pratico, la posizione della saldatura viene raramente regolata,

il che riduce l'intensità di lavoro degli operatori.

Attraverso la telecamera installata sulla testa della macchina, la saldatura viene riflessa sullo schermo del pannello di controllo principale, rendendo il

• tracciamento della saldatura semplice e facile e riducendo l'intensità di lavoro dell'operatore per il monitoraggio della saldatura.

Attraverso la telecamera installata sulla testa della macchina, la saldatura viene riflessa sullo schermo del pannello di controllo principale, rendendo il

tracciamento della saldatura semplice e facile e riducendo l'intensità di lavoro dell'operatore per il monitoraggio della saldatura.

• Il sistema di pressione dell'olio e CNC sviluppato internamente, rendendo il palo saldato rotondo e la deformazione piccola.
• Il sistema CNC e della pressione dell'olio sviluppato internamente, rendendo il palo saldato rotondo e la deformazione piccola.
• Per pali a due giunti, quando la prima saldatura del giunto è terminata, il rullo inferiore si alzerà e ruoterà il palo in un'altra posizione del giunto per iniziare la seconda saldatura del giunto.
• Per pali a due giunti, quando la prima saldatura del giunto è terminata, il rullo inferiore si alzerà e ruoterà il palo in un'altra posizione del giunto per iniziare la seconda saldatura del giunto.
• Caricamento e scaricamento del materiale anteriore nella posizione anteriore
• Blocchi di rame interni, che migliorano notevolmente il tasso di penetrazione della saldatura. Il blocco di rame contiene acqua di raffreddamento.
• Operatore: 1 persona.
• I blocchi di rame interni, che migliorano notevolmente il tasso di penetrazione della saldatura. Il blocco di rame contiene acqua di raffreddamento.
• Per spessori di piastra superiori a 10 mm, adottare arco doppio e filo doppio (o elettrico doppio e filo triplo) sommerso

saldatura ad arco, CC + CA, la saldatura CC adotta alta corrente e bassa tensione, l'arco CC ottiene una grande penetrazione, CA adotta relativamente piccola

corrente e alta tensione d'arco, aumenta la larghezza di fusione e ottiene una bella formazione di saldatura. Raddoppia la velocità di saldatura, migliora le prestazioni della saldatura e riduce il consumo di energia.

Elementi opzionali: per spessori di piastra superiori a 10 mm, adottare arco doppio e filo doppio (o elettrico doppio e filo triplo) sommerso

• saldatura ad arco, CC + CA, la saldatura CC adotta alta corrente e bassa tensione, l'arco CC ottiene una grande penetrazione, CA adotta relativamente piccola
• corrente e alta tensione d'arco, aumenta la larghezza di fusione e ottiene una bella formazione di saldatura. Raddoppia la velocità di saldatura, migliora le prestazioni della saldatura e riduce il consumo di energia.
• Elemento opzionale: sistema di dati di produzione in rete

Funzione 1: può fornire dati di produzione al personale di gestione della produzione: tempo di accensione, tempo di saldatura, tempo di non saldatura,

quantità di produzione, ecc.

Funzione 2: aggiornare tempestivamente il software per ottenere il software e i dati di esperienza migliori e più recenti, che possono assistere i clienti in

diagnosi remota dei guasti e regolazione remota dei parametri. È conveniente per i clienti riprendere rapidamente la produzione.

Elemento opzionale: sistema di dati di produzione in rete

Funzione 1: può fornire dati di produzione al personale di gestione della produzione: tempo di accensione, tempo di saldatura, tempo di non saldatura,

quantità di produzione, ecc

• Funzione 2: aggiornare tempestivamente il software per ottenere il software e i dati di esperienza migliori e più recenti, che possono assistere i clienti in
• diagnosi remota dei guasti e regolazione remota dei parametri. È conveniente per i clienti riprendere rapidamente la produzione.
•    La macchina è composta dalle seguenti parti
•    La macchina è composta dalle seguenti parti:
• Banco da lavoro a forma di V azionato da servomotore (Dolly)
• Banco da lavoro a forma di V azionato da servomotore (Dolly)
• Binari anteriori e posteriori per tavolo a V
• Binari anteriori e posteriori per tavolo a V
• Telaio principale a portale
• Telaio principale a portale
• Sistema di azionamento per banco da lavoro a forma di V
• Sistema di azionamento per banco da lavoro a forma di V
