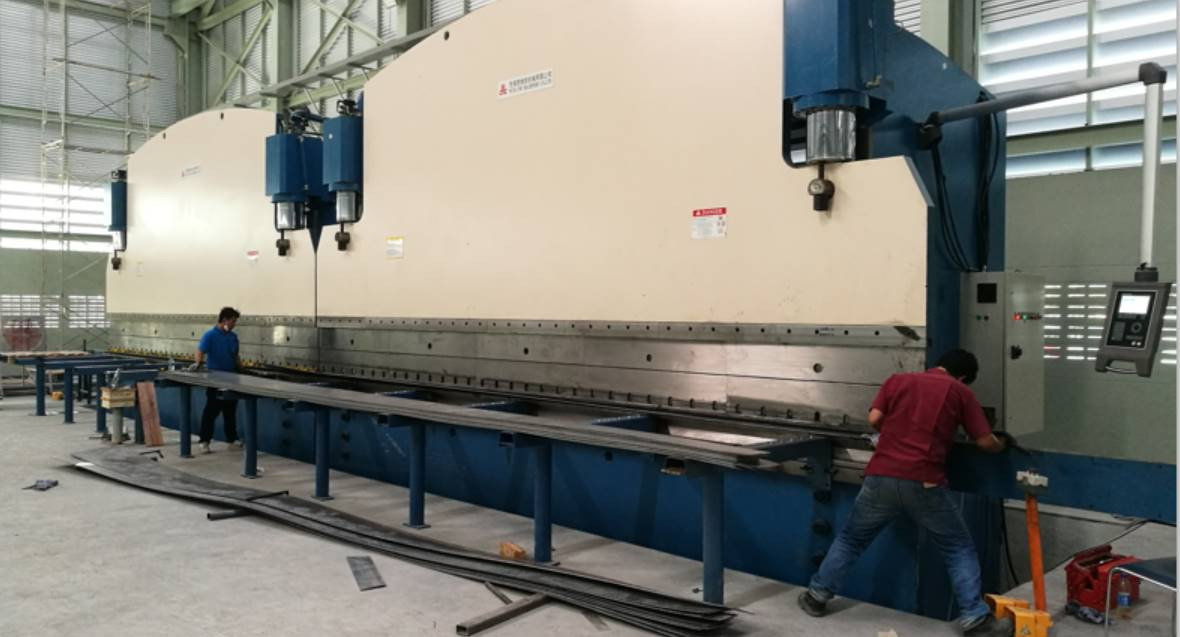

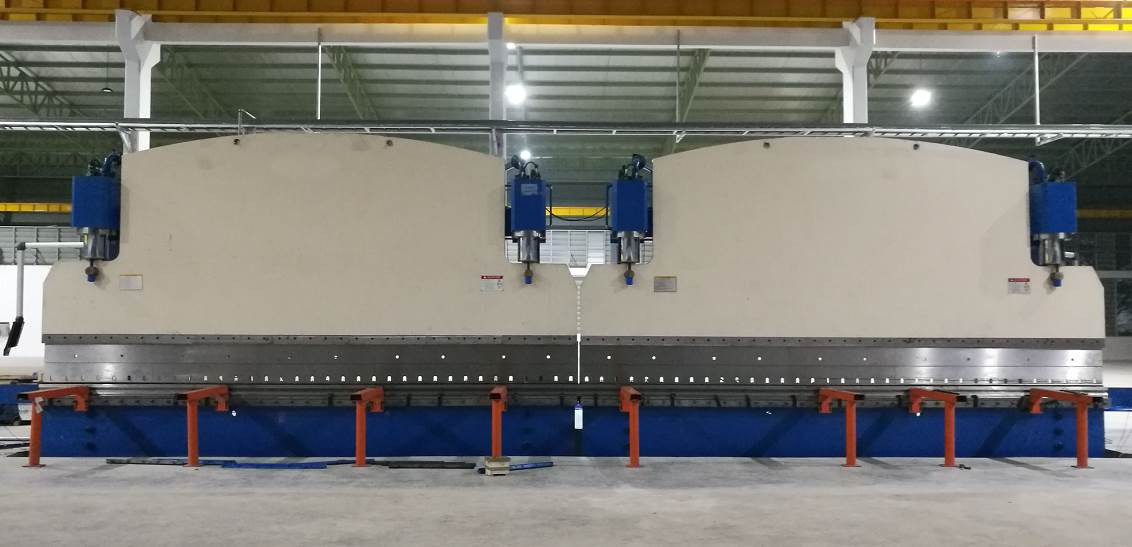

Il sistema di frenatura idraulica CNC Tandem è conforme al modello 2-WE67K-400/7000

Applicazione: fabbricazione di pali della luce e tralicci

Dettagli degli utensili per pressa piegatrice

Prestazioni principali:

• Asse Y1,Y2 --- Due scale lineari installate su entrambi i lati del pistone per controllare i cilindri.
• Il telaio della macchina è composto da serbatoio, banco di lavoro, alloggiamenti sinistro e destro e pistone.

Quindi ha un'elevata resistenza e una buona rigidità

• Principio di funzionamento della sincronizzazione

La pressa piegatrice adotta una valvola proporzionale elettroidraulica per garantire la sincronizzazione di entrambi i cilindri. La valvola proporzionale è prodotta dalla società BOSCH-Rexroth con ottime prestazioni come il piccolo attrito tra le coppie di azione meccanica, un buon amplificatore elettronico e un elettromagnete con un'elevata forza di controllo e un'azione continua. Ci sono due display raster su entrambi i lati della macchina per ottenere continuamente il segnale della posizione del pistone e restituire il segnale al sistema di controllo, quindi il sistema di controllo controllerà la valvola elettroidraulica per rendere la sincronizzazione di due cilindri su un'unica macchina.

• Un altro perché i display raster sono installati su piastre “C”, non direttamente sulle piastre dell'alloggiamento, la deflessione del pistone e del telaio durante il lavoro non influirà sulla sua precisione di misurazione e controllo
• Informazioni sul principio di funzionamento della sincronizzazione di due unità:

Se sono necessarie due unità che lavorano insieme, è sufficiente ruotare l'interruttore sulla posizione di sincronizzazione sul pannello di controllo dell'unità principale. Entrambi i segnali di posizione dell'unità verranno inviati al sistema di controllo CNC (sistema Delem) e il segnale di uscita dal sistema CNC verrà inviato alla valvola proporzionale e alla valvola di pre-riempimento. Per controllare l'abbassamento rapido, il punto di cambio di velocità, la velocità di pressatura e la velocità di ritorno per mantenere la sincronizzazione delle due unità con alta precisione

• Tramite computer, l'operatore può comunicare con la macchina. Il computer ha diverse lingue di servizio, calcola e regola automaticamente la forza di piegatura. Inoltre, potrebbe calcolare e controllare il punto morto, il punto di cambio di velocità. Le corse (Y1, Y2) del pistone potrebbero fare una piccola inclinazione per soddisfare le esigenze speciali dell'utente.
• Dotato di un buon sistema di guida, sistema di misurazione della posizione e sistema di bilanciamento idraulico per soddisfare i requisiti di lavoro a tutta lunghezza e lavoro eccentrico.
• L'unità di compensazione del banco di lavoro viene adottata per compensare la deflessione della macchina durante il lavoro per garantire la precisione del pezzo
• La superficie del cilindro ha un buon trattamento di usura e termico, quindi ha una buona lubrificazione e una lunga durata

Sistema di scarico laterale
