Macchina di taglio di lunghezza di polo leggero Q235A Taglio e taglio in linea di lunghezza

Taglio in linea di lunghezza per polo luminoso Modello CTLA8x1800

(Tipo completamente automatico, livellamento a 4 livelli)

Parametro tecnico

• Spessore del materiale:3mm-8mm per Q235A (Q345=6mm,) acciaio tenero laminato a caldo, ((ST52=6mm)
• Larghezza del materiale: 800-1800 mm
• Peso della bobina in acciaio:Max 30 tonnellate
• Diametro interno della bobina di acciaio:Φ508mm-Φ760mm
• Velocità di livellamento: 5-15 m/min
• Numero di rulli di livellamento: 13
• Diametro dei rulli di livellamento: 144 mm
• Distanza del rullo di livellamento: 150 mm
• Materiale del rullo di livellamento: GCr15
• Durezza del rullo di livellamento: HRC55-58
• Dispositivo a rullo di supporto: 3 unità
• Diametro del rullo di supporto: 150 mm
• Distanza di lunghezza della scala: 2000-12000 mm secondo i requisiti
• Tolleranza di lunghezza di taglio: ± 15 mm (sulla base di una piastra di lunghezza di 8 m)
• Potenza del motore di livellamento principale: 45kw, 960 giri al minuto
• Capacità della macchina da taglio: 8mmx2500mm
• L'angolo di rotazione della macchina da taglio: massimo 1,5°.
• doppio bordo e conico velocità di taglio 15 m/min.
• Potenza del motore principale per taglio 11kw
• Velocità di movimento della dolly: 15 m/min, regolabile
• Materiale della lama taglia: H13k
• Diametro della lama taglio: 310 mm
• Taglio conico Diametro del rotolo di spremitura:310 mm
• Larghezza interna massima dell'unità di taglio doppio: 1800 mm
• Larghezza interna massima dell'unità di taglio conico: 2400 mm
• larghezza dell'area per la macchina:circa 7000 mm

Caratteristiche di proprietà:

Tipo completamente automatico, se ha la giusta larghezza per il palo, lunghezza controllata CNC, taglio conico con automazione, sistema automatico di scarico e impilamento della piastra conica.

Con due lame, un'unità di taglio a doppio taglio e un'unità di taglio conico.

(Nota: sistema di impilamento automatico per piastre inferiori a 6 mm, piastre a palo leggero)

Applicazione:

E' per il processo di svincolo, livellamento, taglio, taglio di bordo da raschiatura e taglio conico, per ottenere da un lato una piastra di acciaio di piccola larghezza, da un lato una piastra di acciaio di grande larghezza.

Dettaglio del dispositivo

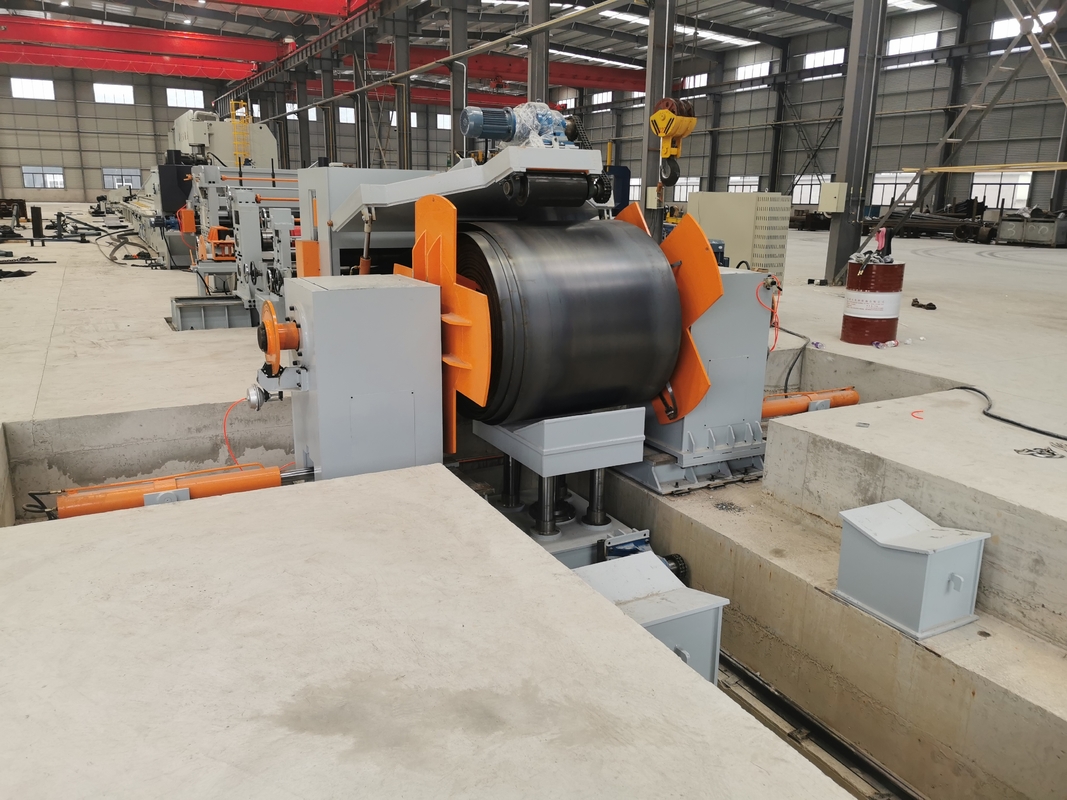

1- Carro di carico a bobina d' acciaio.

In alto e in basso: idraulico

Movimento orizzontale

2. decollatore idraulico a due teste:

Compreso:unità sinistra e destra,

con freni che danno alla rotazione dell'albero una tensione.

Apertura e chiusura: idraulica

3Pressione e guida idraulica, dispositivo idraulico per la testa della pala, dispositivo di pizzico

È composto da telaio, dispositivo idraulico di pressione e guida, dispositivo idraulico di testa della pala, rullo di pizzico e sistema di guida del motore, ecc.

• Dispositivo idraulico di pressatura e guida:

Questo è composto da un braccio idraulico di pressione e guida, una ruota di pressione e guida, una scatola di marcia, un motore, ecc.

• Dispositivo idraulico per la testa della pala:

Questo è composto da dispositivo di contrazione della piastra della pala idraulica, piastra di spesa, dispositivo idraulico, ecc.

• Dispositivo idraulico di pizzico

Esso è composto da una diapositiva, 2 rulli di pizzico, dispositivo idraulico di pizzico, telaio, ecc.

• Parte di potenza del dispositivo idraulico di pizzico

Questo è composto da un motore a corrente alternata, una scatola di ingranaggi, un gruppo di fusi e collegamenti, un supporto per cuscinetti, un giunto universale, ecc.

4. Tavolo di lavoro a rotolamento medio

5. Dispositivo di guida

È composto da telaio, piastra piana mobile, dispositivo di regolazione di guida, ruota verticale.

6. Unità di livellamento: ((tipo a quattro strati)

Questa è l'attrezzatura di base di questa linea che si divide in parte di potenza e parte di host.

La parte di alimentazione è composta da supporto elettrico, deceleratore, motore regolabile alla velocità CA, armadio elettrico CA ((driver del motore a frequenza CA), accoppiamento, cassa di distribuzione di potenza, ruota di cinghia, cinghia,giunzione universale e freno YWZ, ecc.

La parte ospitante è composta da un supporto inferiore, da un telaio, da un supporto sotto l'asse, da un supporto per l'asse scorrevole, da un rullo di livellamento, da un telaio superiore di supporto, da un supporto per le ruote su e giù, da una ruota di supporto,apparecchiatura elettrica per sollevamento e pressatura, accompagnati da 2 pezzi di motore di pressatura, pompa di lubrificazione manuale.

Caratteristiche di questa macchina:

Esso ha adottato caso di distribuzione di potenza, ogni rulli di livellamento sono collegati con accoppiamento universale incrociato, su e giù rulli di livellamento sono entrambi attivi, velocità lineare è coerenza,quindi gli attriti tra la superficie del rullo e la piastra diminuiranno, il che potrebbe favorire l'efficienza del livellamento.

Esistono due serie di cuscinetti a rulli su entrambi i lati dell'asse di livellamento, un set di cuscinetti di spinta a piano utilizzati per ridurre gli attriti e prevenire la liberazione assiale, il che potrebbe aumentare l'efficienza.

Due gruppi di ruote di supporto sono installati sulla macchina in cui possono essere regolati verso l'alto e verso il basso, lato anteriore e posteriore.Usato per sostenere il rullo principale e aumentare la durezza del rullo e l'efficienza di livellamento immediatoIl cuscinetto della ruota di supporto è sigillato in modo da impedire l'entrata di scorie di ossido nel cuscinetto.

La macchina è adottare ingranaggi vermi e vermi vermi, grande torsione sulla regolazione bipolare decelerazione e premendo, pesante pressione di potenza,può essere regolato individualmente e in modo sincrono per sollevare e premere, e imposta la micro regolazione manuale.

Il rullo di livellamento è un caldo ad induzione a media frequenza, a livello più profondo, che potrebbe evitare di bruciare il cuscinetto quando manca olio e potrebbe allungare la vita della macchina.

L'impianto di livellamento è dotato di un impianto centralizzato di rifornimento di olio che può funzionare facilmente..Il motore è un motore regolabile alla velocità con corrente continua,L'impostazione di un sistema di frenatura di tipo EuroTherm è stata applicata per il sistema di frenatura di tipo EuroTherm, che potrebbe ridurre i tempi di sollevamento e di frenata (due terzi di tempi di frenata più brevi di quelli comuni) e rendere più efficiente il livellamento..

7. macchina di taglio a rotazione:

Compreso:Trascinamento idraulico di travi oscillanti Q12Y-6*2000.

Il taglio può essere ruotato di 3 gradi per essere adatto per il taglio di piastre leggere.

Dopo il taglio, la piastra sarà parallelo, in questo modo riduce i rifiuti di materiale ed essere facile per il prossimo processo di produzione di palo di luce

8- Tavola di sostegno a stalla + carrozzina, con dispositivo di automazione:

C'è un dolly nella parte anteriore dell'unità di taglio a doppio bordo.Modificando la posizione del tappo sul dolly per controllare la dimensione della piastra rettangolare .

La bambola con guida motorizzata, può muoversi nella giusta posizione sul tavolo in base alla lunghezza della piastra del palo.

Il rullo da tavolo con guida motorizzata, quando il rullo è immerso dal motore, la piastra può spostarsi verso l'unità di taglio e non è necessario spingere la piastra manualmente.può essere guidato da un motore e da un sistema a catena, può anche spostare la piastra manualmente per regolare la piastra.

Sia sul dolly che nell'unità di taglio del bordo anteriore, vi è un dispositivo pneumatico per fermare la piastra di spinta per ottenere le dimensioni giuste della piastra rettangolare.

9- Dispositivo di sollevamento.

Questo dispositivo comprende due cilindri pneumatici e può essere spostato in luoghi diversi a seconda della lunghezza della piastra.

Quando la piastra raggiunge la parte anteriore dell'unità di taglio, la piastra verrà fermata, questo dispositivo solleverà la piastra, in modo che il dolly possa stringere e spostare la piastra.

• Unità di taglio a doppio taglio.

La macchina di taglio a doppio taglio si basa sul principio del taglio a laminazione per tagliare la lamiera di acciaio.

E' per tagliare il bordo raschiato della piastra d'acciaio laminata a caldo per ottenere la larghezza esatta per il palo di luce.

Compresi: due coppie di rulli di pinzaggio, motore, cambio, quattro pale

Su e giù due rulli a vite, con due coppie di lame da taglio.

per il taglio di piastre di qualsiasi dimensione è facile regolare la lama di taglio in qualsiasi posizione.

11.Tavola di sostegno a polo lungo + dolly, con dispositivo di automazione:

C'è un dolly nella parte anteriore dell'unità di taglio. È per controllare il grado di taglio conico. Cambiando la posizione del tappo sul dolly per controllare la velocità di taglio conico.

La bambola con guida motorizzata, può spostarsi nella giusta posizione sul tavolo in base alla lunghezza della piastra del palo e stringere la piastra per ottenere la giusta direzione di movimento della piastra.

Il rullo da tavolo con guida motorizzata, quando il rullo è immerso dal motore, la piastra può spostarsi verso l'unità di taglio e non è necessario spingere la piastra manualmente.può essere guidato da un motore e da un sistema a catena, può anche spostare la piastra manualmente per regolare la piastra.

Sia sul dolly che nell'unità di taglio conica anteriore, ci sono dispositivi pneumatici per fermare la piastra di spinta per ottenere l'angolo di taglio conico giusto.

12- Dispositivo di sollevamento.

Questo dispositivo comprende due cilindri pneumatici e può essere spostato in luoghi diversi a seconda della lunghezza della piastra.

Quando la piastra raggiunge la parte anteriore dell'unità di taglio, la piastra verrà fermata, questo dispositivo solleverà la piastra, in modo che il dolly possa stringere e spostare la piastra.

13. Unità di taglio conipere

La macchina di taglio conico è basata sul principio di taglio a laminazione per tagliare la lamiera di acciaio e ottenere una piastra di trapezio con una certa velocità di taglio.

Compreso: due paia di rulli da pizzico, motore, cambio, rulli da pizzico verso l'alto e verso il basso, due lame,

Su e giù due rulli a vite, con una coppia di lame di taglio.

per il taglio di piastre di qualsiasi dimensione è facile regolare la lama di taglio in qualsiasi posizione.

14. Tavola di supporto a sfera per piastre coniche finite

15- Sistema automatico di scarico e impilazione di piastre coniche

Ci sono due rulli pneumatici di pizzicamento. Il rulli di pizzicamento inferiore è con guida motorizzata, quando il rulli è immerso dal motore, la piastra conica può spostarsi a lontano dall'unità di taglio.Quando il piatto ha smesso di muoversi, il rullo verso l'alto salirà e darà spazio per scaricare la piastra.

Sotto il tavolo, questo è 12 unità pneumatico dispositivo di scarico. Possono salire dal centro del tavolo, poi due pezzi piastra conica scivolare a entrambi i lati di impilamento stand.

16Sistema elettrico:

Tavolo di controllo centrale.

Per il taglio a doppio bordo e il taglio conico, anche il PLC, l'inverter del driver AC hanno la caratteristica di una risposta rapida e una buona attività, che può controllare efficacemente la velocità di funzionamento del dolly.

17 Sistema idraulico:

Potenza idraulica 25L/min

Compresi: stazione idraulica, valvole, serbatoio dell'olio, giunto, tubo morbido, tubo duro, ecc.

18Sistema pneumatico:

Per i dispositivi di accoppiamento di dolly e di tavolo, di sollevamento di piastre, di scarico di piastre, ecc.

19.Opzione:

Un' altra unità di livellamento dopo il taglio conico.

Rilasciare la tensione della piastra d'acciaio, e facile per il processo successivo.

(questa unità è adatta per piastre di spessore inferiore a 6 mm per lampioni stradali)

20. Opzione: sistema offline della piastra

(Dopo che la piastra è stata tagliata a lunghezza, il sistema può spostare la piastra sul lato della macchina.)
