| Marchio: | CMC |
| Model Number: | RW-DC120/300 |
| MOQ: | 1 set |
| prezzo: | Negoziabile |
Macchina combinata di saldatura della piastra di base e taglio delle porte
Modello: RW-DC120/300
Applicazione:
Il sistema di saldatura viene applicato per la produzione di saldatura della piastra di base a palo della luce. Mediante comunicazione in tempo reale tra robot e potenza di saldatura, in base alla diversa posizione di saldatura per ottenere cuciture di saldatura di buona qualità.
Questa macchina ha sei importanti applicazioni nella produzione di pali della luce di strada, come segue:
Adatto per poli conici, poli rotondi, poli ottagonali, poli poligonali, poli di parità di diametro
Parametro principale:
| NO. | Articolo | Parametro |
| 1 | Diametro del palo min | 120 mm |
| 2 | Diametro massimo del palo | 300 mm |
| 3 | Polo max.length | 12 m o 14m |
| 4 | Palo min. spessore | 2,5 mm |
| 5 | Pole Max. spessore |
Per la saldatura: 12 mm Per lo spessore del taglio della porta 8 mm, opzione = 12 mm) |
| 6 |
Lo spessore massimo del tubo espanso che può essere deformato |
8 mm |
| 7 |
Peso massimo di palo |
Standard: 300 kg Opzione: 500 kg |
| 8 |
Qty massimo di irrigidimento della piastra di base |
4 ~ 8 Nota: se la quantità è grande e la spaziatura degli irrigidimenti è piccola e la torcia di saldatura è interessata, la metà degli irrigidimenti può essere saldata |
| 9 |
Dimensione del irrigidimento della piastra di base |
I normali pali della luce stradale e l'albero alto sono adatti (Diverse dimensioni di irrigidimento richiedono stampi diversi, che possono essere elaborati e fabbricati dall'utente secondo lo stampo fornito nella macchina) |
| 10 |
Velocità di saldatura |
Velocità di riferimento 300 ~ 500 mm/min Spessore diverso e velocità di saldatura diversa |
| 11 |
Forma della piastra di base |
Cerchio, quadrato, ottagono, più lati di quattro lati |
| 12 |
Min Spessore della piastra di base |
10 mm Valore consigliato, troppo sottile, difficile da saldare all'interno e all'esterno, facile da bruciare) |
| 13 |
Spessore massimo della piastra di base |
Adatto per poli normali |
| 14 |
Min Dimensione della piastra di base |
150 mm × 150 mm |
| 15 |
Dimensione massima della piastra di base |
Diametro: 500 mm o piastra quadrata 500x500. Opzione: diametro: 700mm o piastra quadrata 700x700. |
| 16 |
Requisiti per la consistenza delle dimensioni del irrigidimento e della piastra di base |
La tolleranza alla dimensione è entro 1 mm Si consiglia di utilizzare il taglio laser o il taglio del plasma per garantire la consistenza delle dimensioni per ottenere un migliore effetto di saldatura robot |
| 17 |
Requisiti per la coerenza delle dimensioni del telaio della porta |
Generalmente, il telaio della porta viene acquistato dall'esterno e la tolleranza alle dimensioni è superiore a 1 mm. Pertanto, è necessario installare manualmente il telaio della porta e dopo la saldatura a punti è saldamente (o dopo il serraggio, il robot salderà di nuovo, se la tolleranza è relativamente piccola, può anche essere saldato direttamente dal robot (Nota: se la tolleranza dimensionale del telaio della porta è relativamente grande, causerà il divario tra il telaio della porta e la porta relativamente grande, portando a perdite di saldatura locale e la saldatura a riparazione manuale locale è richiesta successivamente) |
| 18 |
Per quanto riguarda la posizione del taglio del plasma dell'interruttore, La distanza massima dal punto più alto della porta alla piastra di base |
1400mm |
| 19 |
Tipo di taglio |
Standard: taglio del tipo di tubo (3 assi) Opzione taglio del tipo di superficie piana + taglio del tipo di tubo (4 assi) |
| 20 |
Dimensione e forma della porta |
Non ci sono limiti nella gamma di taglio |
| 21 |
Per quanto riguarda la posizione di saldatura del telaio della porta, la distanza massima dal punto più alto della porta alla piastra di base |
2000mm |
| 22 |
Adatto per il tipo di palo |
Poli conici, pali rotondi, pali ottagonali, forme poligonali sopra ottagonali e i poli del diametro uguali sono tutti adatti |
| 23 |
Fonte plasmatica |
Hypertherm PowerMax 45 (Made negli Stati Uniti) |
| 24 |
Spessore massimo di perforazione e taglio della qualità |
8mm (valore suggerito) |
| 25 |
Velocità di taglio |
Il tempo di taglio di una porta su un normale palo della luce di strada è di 30 ~ 40 secondi |
| 26 |
Sistema CNC |
Si Dafeng (SF-2100s) |
| 27 |
Software di nidificazione |
Intelligente |
| 28 |
Torcia di taglio al plasma CNC |
1 set |
| 29 |
Controller di altezza di tensione dell'arco |
Pesante HP105 |
| 30 |
Dispositivo di altezza |
Dispositivo mobile in altezza della torcia al plasma, 1SET |
| 31 |
Velocità di produzione (Compresa la saldatura interna ed esterna della piastra di base, il taglio della porta elettrica, la saldatura del telaio della porta) |
Polo di luce di strada normale: 12 ~ 16 minuti Polo 5G: 40 ~ 45 minuti Il tempo specifico dipende dalle dimensioni del palo, dalle dimensioni del irrigidimento e dalle dimensioni della porta |

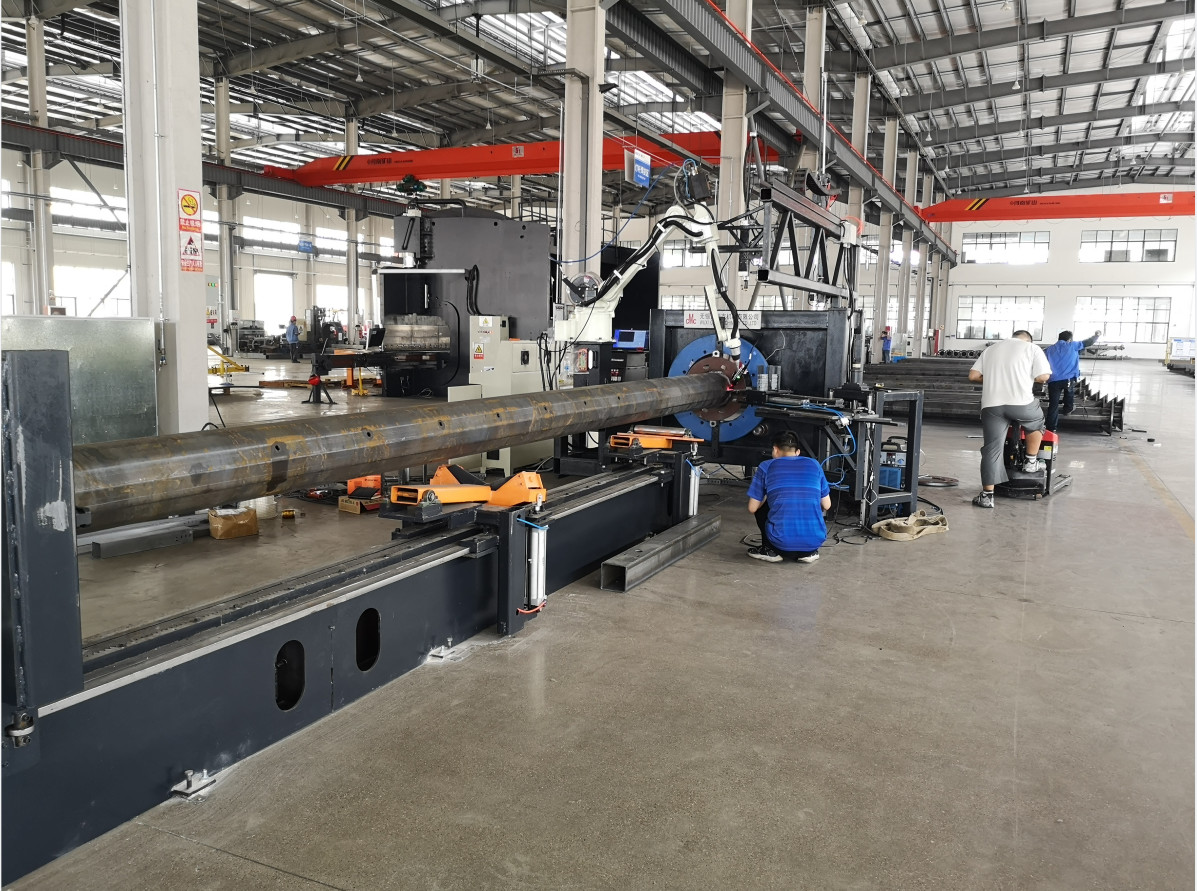

Il layout generale è il seguente:
Caratteristiche proprietarie:
Articoli di opzione:
Plasma di taglio delle porte: hypertherm PowerMax45, suggerimento massimo spessore 8 mm.
Opzione: Hypertherm PowerMax65, suggerimento massimo spessore12mm.
Il diametro del polo massimo è di 400 mm e dimensione massima del tubo quadrato 350x350, il diametro interno del mandrino elettrico 620 mm,
Adatto per polo pesante 5G (come 500 kg), piastra di base max. diametro 700mm o piastra di base quadrata 700x700mm
3. taglio del tipo di superficie piana + taglio del tipo di tubo (4 assi)
Funzione (1):
può fornire dati sulla gestione della produzione: energia in tempo, tempo di saldatura, tempo di taglio, tempo di saldatura, quantità di produzione, ecc.
Funzione (2):
Dopo che la macchina è collegata a Internet, il fornitore della macchina può aiutare il cliente nella diagnosi di guasti remoti e nella regolazione dei parametri remoti. Conveniente per i clienti riprendere rapidamente la produzione.

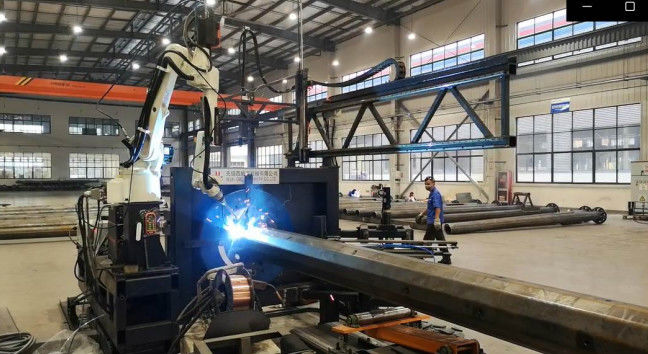

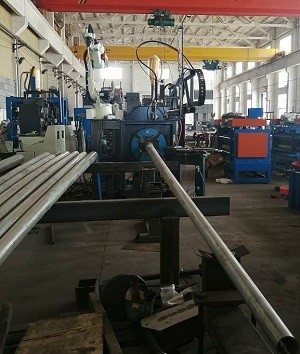

Foto simili
Sistema di saldatura robot
1. KAWASAKI Robot BA006N (marchio giapponese)
La serie BA è una serie di robot sviluppati per la saldatura specialmente. È progettato per la saldatura specialmente. È facile da operare e può ottenere operazioni di saldatura qualificate attraverso semplici operazioni di insegnamento. Una schermata di visualizzazione a colori LCD touch con eccellente effetto visivo e un facile funzionamento è installato sul dispositivo di insegnamento. La saldatura robot necessita solo di una connessione via cavo, può classificare le condizioni di saldatura di archiviazione e una chiamata chiave.
| Metodi di insegnamento | Semplice operazione di insegnamento come programmazione linguistica | |
| Modo di esecuzione | Modalità manuale | Assi indipendenti, sistema di coordinate di base e sistema di coordinate per gli strumenti |
| Modalità di riproduzione |
Azione di interpolazione di ciascun asse/linea e arco |
|
| Capacità di stoccaggio | 8000 passi sono equivalenti | |
| Segnale generale | Segnale operativo esterno | Arresto di emergenza, segnale di attesa esterna |
| Ingresso e output | 32+32 | |
I robot della serie KAWASAKI BA utilizzano un mobile di controllo E01, forma compatta, sistema operativo adeguato, funzioni ricche, facilità di manutenzione e elevata scalabilità. Schermo LCD di colore da 6,5 pollici, touchscreen 640 x 480 pixel. La retroilluminazione viene utilizzata per semplificare lo schermo LCD. Il sistema operativo adotta Windows CE. Il menu a discesa viene utilizzato per la visualizzazione della finestra, il che rende il processo di modifica semplice e semplice
| FUZIONI | Saldatura ad arco standard | |
|
Modello
|
BA006N | |
| Forma del braccio | Articolazioni multiple verticali | |
| Dof | 6 asse | |
| Capacità di carico massima (kg) | 6 | |
|
Gamma massima di azione [Deg] |
JT1 电源线及控制线 |
± 165 |
| JT2 | +150 ～ -90 | |
| JT3 | +45 ～ -175 | |
| JT4 | ± 180 | |
| JT5 | ± 135 | |
| JT6 | ± 360 | |
|
Velocità massima di azione [Deg/s] |
JT1 电源线及控制线 |
240 |
| JT2 | 240 | |
| JT3 | 220 | |
| JT4 | 430 | |
| JT5 | 430 | |
| JT6 | 650 | |
| Inerzia [nm] | JT4 | 12 |
| JT5 | 12 | |
| JT6 | 3.75 | |
|
Momento inerziale [Kg.m2] |
JT4 | 0.4 |
| JT5 | 0.4 | |
| JT6 | 0,07 | |
| Accuratezza del posizionamento ripetuto [MM] | ± 0,05 | |
| Allungamento orizzontale [MM] | 1445 | |
| Peso [kg] | 150 | |
| Capacità di potenza [KVA] | 3.0 | |
| Modalità di installazione | Terra, caricamento superiore | |
| Ambiente di installazione | Temperatura | 0 ～ 45 ° |
| Umidità | 35 ～ 85%(nessuna rugiada) | |
| Vibrazione | 0,5 g 以下 meno di 0,5 | |
| Altri | L'installazione del robot deve essere lontana dall'interferenza di apparecchi liquidi o gas infiammabili o corrosivi | |
| Livello IP | IP65 | |
| Controller consigliato | E01 | |
Gamma di azioni
INTRODUZIONE PRESIGUITO DI COLLIANIO DELLA TORCA DI BELLA
Il sistema di torcia da 350 saldatura è una torcia di saldatura CO2, che viene comunemente utilizzata per la saldatura ad arco in Asia.
Il sistema di saldatura a collo di pistola sostituibile presenta i vantaggi di valore elevato e ciclo di servizio elevato: l'interfaccia intelligente può realizzare una rapida manutenzione e funzioni di posizionamento ripetibili e abbreviare i tempi di inattività
Il sistema di armi da saldatura ha una varietà di colli di arma da fuoco per tutti i giunti comuni a macchina tra cui scegliere.
Vantaggio
(1) tipico design di saldatura di CO2 asiatico
(2) Il collo della pistola sostituibile può ridurre i tempi di inattività delle attrezzature e ridurre i costi di manutenzione e riparazione
(3) Caratteristiche di temperatura ottimali garantiscono una lunga durata delle parti di usura
(4) I gruppi di cavi di alta qualità garantiscono una lunga durata del sistema
(5) La struttura della torcia di saldatura robusta può ottenere un'elevata stabilità di collisione
| Modello | 350 |
| Modo di raffreddamento | Aria |
| Duty Cycle | 100% |
| Valore nominale | 350A CO2 |
| 300A (composizione mista) | |
| Diametro del filo | 0,8-1,4 mm |
| Saldatura del collo della pistola | 35 ° |
Descrizione del dispositivo:
La saldatrice speciale del robot NBC-350RL ha due modalità di saldatura: scarsa schivata e pressione costante, che può realizzare argon ricchi di acciaio al carbonio e saldatura schermata a gas CO2. Questo prodotto adotta un metodo di controllo completamente digitale, che è altamente adattabile e può comunicare con il robot di saldatura ad arco attraverso un'interfaccia digitale/analogica.
Caratteristiche delle prestazioni
(1) può essere abbinato al robot Kawasaki
(2) Numerosi tipi di controllo dell'interfaccia digitale possono chiamare direttamente i parametri di saldatura memorizzati dal cliente
(3) Spacchi di saldatura molto piccola, bella forma di cucitura da saldatura
(4) Funzioni ottimizzate di accensione dell'arco, chiusura dell'arco e rimozione della sfera
Il sistema di controllo completamente digitale realizza un controllo preciso del processo di saldatura e della lunghezza dell'arco stabile.
Potente funzione di reporting degli errori digitali, una varietà di guasti ha codici di errore da visualizzare.
Il sistema ha un database esperto di saldatura integrato e una combinazione di parametri automatici e intelligenti.
Interfaccia operativa amichevole, modalità di regolazione unificata, facile da padroneggiare.
Tecnologia dell'inverter a commutazione soft, l'intera macchina è altamente affidabile, a risparmio energetico e al risparmio di elettricità.
Parametri di potenza di saldatura
| NO. | Articolo | Parametri |
| 1 |
Tensione/frequenza di ingresso nominale |
380 V ± 25% 3p/50Hz |
| 2 | (KVA) Capacità di input valutata | 14 |
| 3 | (A) corrente di input nominale (a) | 21 |
| 4 | (V) Tensione di uscita nominale (V) | 31.5 |
| 5 | (%) Durata del carico valutato (%) | 60% |
| 6 | (V) Tensione a vuoto in uscita (V) | 96 |
| 7 |
(A/V) Corrente di uscita/Intervallo di tensione (A/V) |
60A/17V ～ 350A/31.5V |
| 8 | (mm) Diametro del filo di saldatura (mm) | 0,8,1,0,1,2 |
| 9 | Tipo di alimentazione del filo | Spingere il filo |
| 10 | (L/min) portata dell'aria (L/min) | 15 ～ 20 |
| 11 | Metodo di raffreddamento della torcia | Raffreddamento d'aria |
| 12 | Punteggio del recinto | IP23 |
| 13 | Classe di isolamento | H |
| 14 |
L*w*h (cm) Dimensioni L*W*H (CM) |
66*32*56 |
| 15 | (Kg) Peso | 55 |
| 16 | Livello di emissione EMC | UN |
Opzione: pulizia delle armi, taglio del filo e dispositivo di spruzzo dell'olio in silicone
Come mostra l'immagine. Il dispositivo di spruzzatura dell'olio di silicone e dell'olio di silicone viene utilizzato per pulire lo spruzzo nell'ugello della torcia di saldatura e spruzzare l'olio di silicone anti-splash nell'ugello. Il dispositivo di taglio del filo viene utilizzato per tagliare la pallina sulla punta del filo di saldatura e garantire che l'allungamento a secco del filo di saldatura sia coerente, per garantire la velocità di successo dell'arco e la stabilità del processo di saldatura, nonché l'accuratezza del rilevamento all'inizio.
Ambiente operativo
1, messa a terra: C di messa a terra, resistenza a terra inferiore a 10 ohm.
2, filo di saldatura: filo montato su disco
3, Uso di condizioni ambientali (indoor)
Temperatura ambiente: -5 ℃ ~ 40 ℃.
Umidità relativa: ≤80%.. nessuna rugiada
Programmazione e flusso di lavoro
Flusso di programmazione
