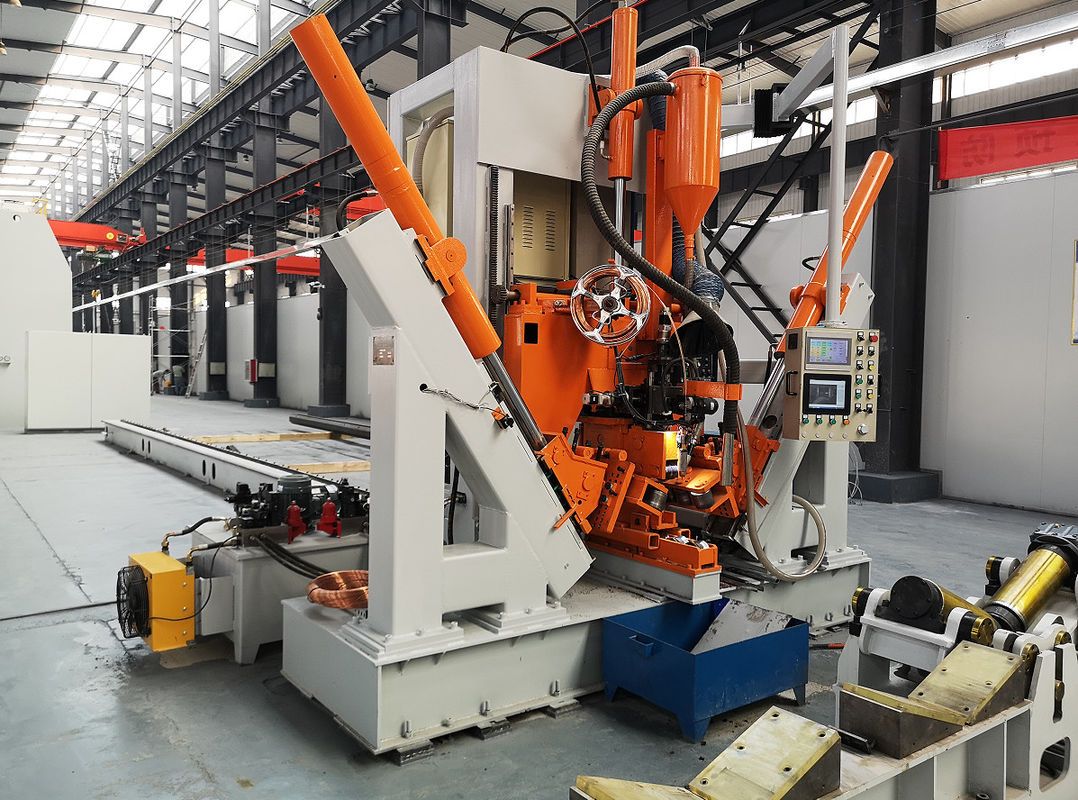

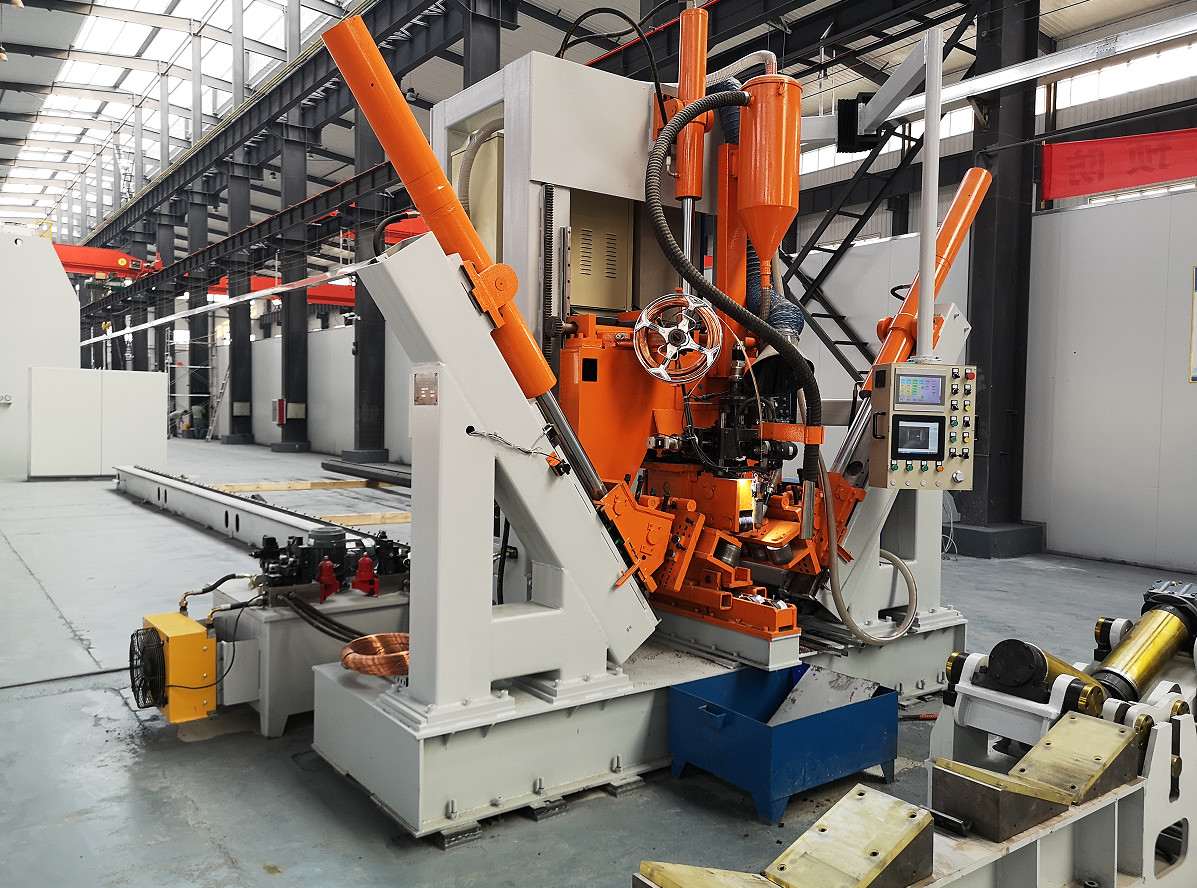

HM600/12000 Maschera di saldatura a cucitura ad alti alberi e monopolio

 con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm
Modello:HM.600/12000

Tipo di rullo
Specialmente progettato per il normale palo del lampione stradale, il monopolio, il palo alto, il palo di comunicazione 5G.

Diametro: 60-600 mm, Spessore: 3-12 mm, Lunghezza: 1200 mm

Saldatura ad arco singolo a filo singolo immersa

Scopo di applicazione: adatto alla saldatura a chiusura automatica longitudinale a poli di lunghezza media, come i poli 5G, i monopoli, i pali di alto mastro e i normali pali dei lampioni stradali

Questa macchina è di solito adatta per la saldatura di pali poligonali e conici di medie dimensioni, particolarmente adatta per i pali che hanno solo una o due cuciture.Il carrello è dotato di un motore regolabileIl cilindro idraulico fa sì che la ruota di pressione stringa il palo e saldi allo stesso tempo.

Caratteristiche di proprietà:

regolazione automatica CNC, sistema CNC, con il cambiamento di diametro del palo, regolare automaticamente la pressione, regolare automaticamente la posizione del piede premitore,automaticamente abbinare la velocità di alimentazione e la posizione, mantenere la cucitura di saldatura sempre in stato chiuso, per garantire una saldatura fluida.

Sulla base della qualifica del processo precedente, dopo la saldatura, non vi è alcuna torsione della saldatura del palo,e non c'è bisogno per il personale di estrarre e girare la barra nella parte posteriore della macchina per centrare la saldatura.

Il palo motore è controllato mediante conversione di frequenza, con funzione di arresto del freno elettrico per garantire la stabilità della saldatura della testa e della coda,questo sistema può saldare il palo da piccole estremità a fondo fine piena area e quasi nessuna lunghezza sinistra fuori della saldaturaIn questo modo si riduce il lavoro manuale del processo successivo.

Il numero di rulli di fissaggio è di 3 serie, il vantaggio è ridurre la pressione del rulli sulla superficie del palo, e ridurre il graffio sulla superficie.polo poligonale e polo conicoPuò essere di diametro uguale o conico.

Il carrello di tipo spingente con funzione di ritorno veloce motorizzato, senza bisogno che l'operatore spinga manualmente e riduce l'intensità del lavoro degli operatori.

Il carrello posteriore con dispositivo di fissaggio pneumatico, è semplice e veloce rispetto al fissaggio manuale.

Il lato di scarico è di tipo rulli, che è conveniente per il carico e lo scarico, e favorisce la realizzazione dell'automazione dei materiali a monte e a valle.Il carico e lo scarico possono essere sullo stesso lato per fare l'operatore evitare il movimento a lunga distanzaL'operatore ha solo bisogno di lavorare nella posizione della macchina ospitante, il che riduce notevolmente l'intensità del lavoro.

In pratica, la posizione della cucitura di saldatura è raramente regolata, riducendo l'intensità del lavoro degli operatori.

Attraverso la telecamera installata sulla testa della macchina, la cucitura di saldatura viene riflessa sullo schermo del pannello di controllo principale, rendendo il monitoraggio della cucitura di saldatura semplice e facile,e ridurre l'intensità del lavoro dell'operatore per il monitoraggio della saldatura- Non lo so.

La pressione dell'olio e il sistema CNC auto-sviluppato, rendendo il palo saldato rotondo e deformazione piccola.

Operatore: 1 persona.

Sgombero per scaricare i rulli, 5 set (adatto per pali di 12,14 m)

In base all'impianto del laboratorio dell'acquirente, possono essere fornite macchine con diverse direzioni di lavoro

Per le esigenze speciali dei clienti, la macchina può essere appositamente progettata e prodotta per soddisfare diversi poli in tutto il mondo




La macchina è composta dalle seguenti parti:
Tavolo di lavoro lungo per il movimento dei carrelli
Cornice del portiere principale
Sistema di trazione del carrello
Sgombero di scarico, 5 set (adatto per pali da 13 m)
Parte di fissaggio idraulico ((Comprese le bobine di fissaggio, adatte per pali di medie dimensioni)
Sistema di saldatura ad arco sommerso, con sistema di alimentazione del filo
Sistema di recupero del flusso
Sistema idraulico
Sistema di controllo

Roller di fissaggio, in conformità alle esigenze del cliente.
Con 1 set adatto per monopolio alto albero, 5G stampo palo.

1 set adatto a pali di lampada stradale normali, di diametro minimo di 60 mm (pali rotondi e pali conici)
1 set adatto a pali di lampada stradale normali, di diametro minimo di 60 mm (pali ottagonali)

1 set di dispositivi di fissaggio posteriori adatti a normali pali di lampioni stradali (comprende un piccolo utensile, adatto a pali di lunghezza molto breve, come un braccio lungo 1~2 metri)
