| Marchio: | CMC |
| Model Number: | QC11L-20X600 |
| MOQ: | 1 set |
| prezzo: | according to the machine requirement |
| Condizioni di pagamento: | FOB/CIF |
| Capacità di approvvigionamento: | Accordo del requisito |
Specificazione:
| No | Nome | Valore | Unità | Osservazioni | |
| 1 | Spessore di taglio | 20 | millimetro | ||
| 2 | Larghezza di taglio | 600 | millimetro | ||
| 3 | Angolo di taglio | 3° | |||
| 4 | Distanza fra le colonne verticali | 1115 | millimetro | ||
| 5 | Lunghezza della lama | 700 | millimetro | ||
| 6 | Altezza della Tabella di funzionamento | 800 | millimetro | ||
| 7 | Motore principale | Tipo | Y180L-4 | ||
| Potere | 22 | chilowatt | |||
| Velocità | 1470 | r/min | |||
| 8 | Pompa di tuffatore assiale | Tipo | IGP5-H063 | ||
| Potere | 63 | L/min | |||
| 9 |
Dimensione
|
L | 1400 | millimetro | |
| W | 1500 | millimetro | |||
| H | 2000 | millimetro | |||

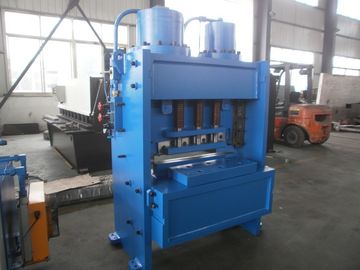

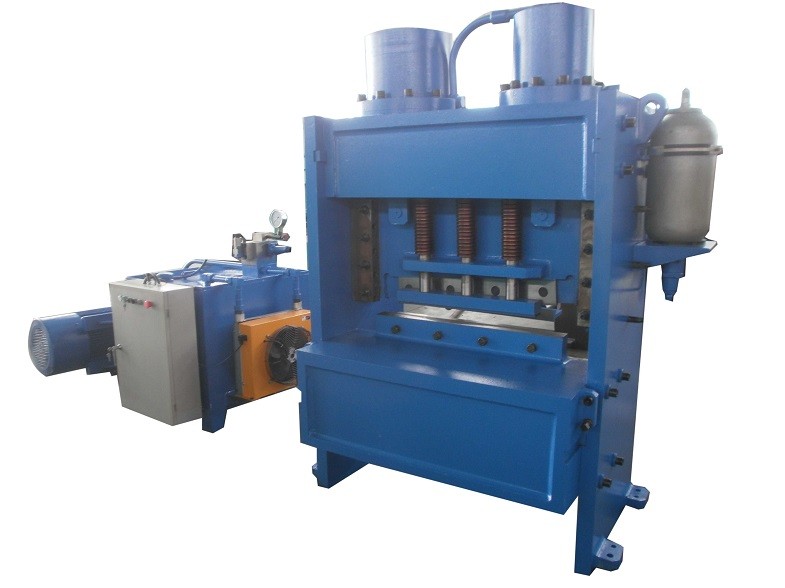

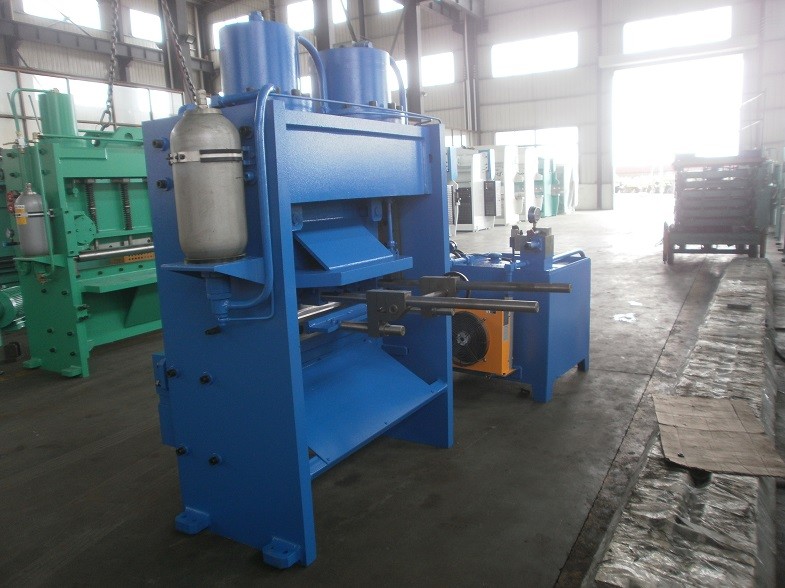

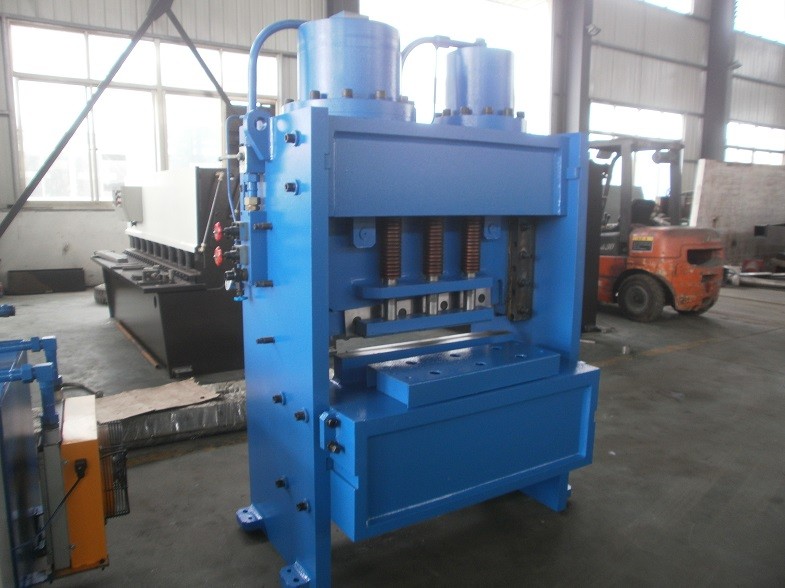

Questa macchina è utilizzata per la tosatura dei piatti d'acciaio con uno spessore di 0.3-20mm e una larghezza di 600mm.
La forza dei piatti da essere rasati dovrebbe essere 450N/mm2, se i piatti dell'altra forza sono di essere rasati, lo spessore di loro dovrebbe essere regolato.

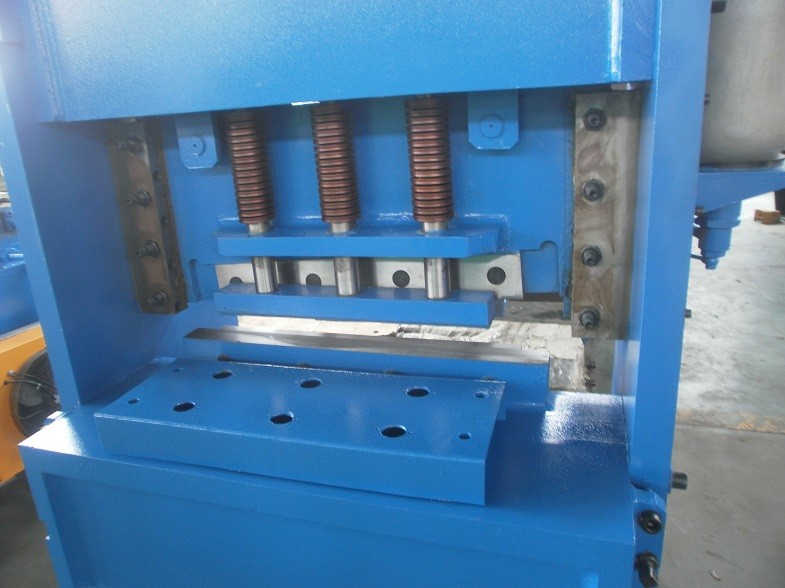

Questa macchina è della struttura d'acciaio saldata, azionamento idraulico. La corsa di ritorno è completata dall'accumulatore. La macchina è di buone stabilità e sicurezza mentre in uso. E non occupa molto spazio ed è di peso basso e di buona rigidità. La rimozione della lama può essere regolata rapidamente e semplicemente. Il colpo del fascio superiore della lama può essere regolato liberamente, che migliora l'efficienza quando taglia i piatti stretti. La macchina è fornita della barriera infrarossa della protezione del sensore per assicurare la sicurezza.
Sistema di azionamento di Hydraulicc:
Il circuito idraulico (figure1) si compone della pompa di tuffatore assiale IGP5-H063 2, valve4 combinato. L'intero sistema ragionevolmente è sistemato.
L'olio necessario di pressione è prodotto dalla pompa di tuffatore assiale 40MCY14-1B. La pressione massima del lavoro del sistema è 25Mpa. La corsa di ritorno del fascio superiore della lama è completata dall'accumulatore e la pressione è circa il principio di funzionamento 8Mpa.The di circuito idraulico (si veda figura 1) è: L'olio generato dalla pompa di olio, tramite i tubi, entra in ogni cilindro dell'olio (l'olio principale cylinder8, mantiene cylinder9) e in valves4 combinato. Dopo avere entrato nella valvola combinata, l'olio è diviso nell'itinerario principale dell'itinerario dell'olio e dell'olio di controllo. L'olio dall'itinerario dell'olio di controllo, attraverso il foro del comando, entrerà nella valvola direzionale magnetica che è sul posto vacante normale e ritornerà a serbatoio dell'olio. Nessuna pressione è formata nell'itinerario principale dell'olio. A causa del foro del comando, determinata differenza di pressione è formata fra la sua parte anteriore e la parte posteriore, che apre la valvola conica e l'olio ritorneranno a cilindro di ritorno dell'olio, attraverso il foro di ritorno dell'olio. Nessuna pressione è formata nell'itinerario principale dell'olio. E la macchina non prenderà provvedimenti. Quando la valvola direzionale elettromagnetica è inserita, l'olio di controllo entrerà nella valvola a sfera tramite la valvola direzionale magnetica. La valvola di troppopieno è chiusa sotto la pressione dell'insieme, in modo dalla pressione dell'itinerario dell'olio aumenterà gradualmente. Ed in questo processo, la tomaia ha offerto il fascio riposerà per abbassarsi, solo dopo che il cilindro dell'olio sormonta la forza di sostegno per ritorno. Attualmente il cilindro di mantenere ed il fascio superiore della lama sono permessi a di agire a loro volta. Il fascio superiore della lama si muove verso il punto morto inferiore ed avvierà il commutatore di limite per agire, la valvola direzionale magnetica risistemerà dopo essere stato spentoe. L'intero itinerario dell'olio è ritorni superiori scarichi del fascio della lama di .the a causa dell'accumulatore.
