Macchina di saldatura a chiusura a poli leggeri Modello 340/14000
Visualizzazione del prodotto

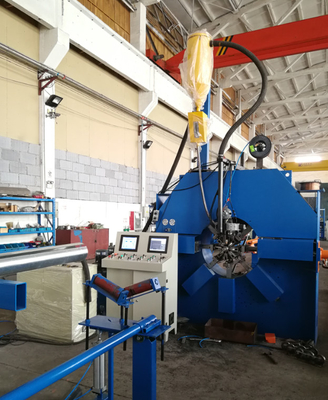

Il modello 340/14000 Light Pole Shut-Welding Machine è una linea di saldatura automatica appositamente progettata per pali luminosi poligonali e conici circolari a un pezzo.Salda il palo continuamente dall'estremità piccola all'estremità grande con quasi nessun residuo di lunghezza non saldata, producendo cuciture rette e stabili riducendo notevolmente il lavoro manuale nel processo successivo.copre diametri di palo da 60 mm a 340 mm e lunghezze di palo fino a 14,000 mm.
Caratteristiche chiave e vantaggi
- Saldatura automatica a tutta lunghezza¢ Saldare il palo dall'estremità più piccola all'estremità inferiore su tutta l'area, non lasciando quasi alcuna lunghezza non saldata, riducendo al minimo il lavoro manuale nel processo successivo.
- 8 set di rulli di fissaggio da tutte le direzioni- distribuisce uniformemente la pressione sulla superficie del palo, riducendo la pressione del rullo e i graffi superficiali; particolarmente adatto per la saldatura di pali ottagonali.
- Silindri a spinta a doppio latoFornire una forte forza di chiusura per chiudere il palo, ideale per pali di grande spessore e di piccolo diametro.
- Trolley a motore a ritorno veloce¢ Rientra automaticamente ad alta velocità dopo la saldatura, quindi non è necessario rimandare manualmente, riducendo notevolmente l'intensità del lavoro dell'operatore.
- Dispositivo di fissaggio pneumatico¢ Rapido e semplice rispetto al fissaggio manuale: la progettazione di tipo pull significa che non è necessario collegare un filo di terra di saldatura a ogni palo prima della saldatura; la velocità di saldatura è più stabile,con minore deformazione di saldatura dopo la saldatura, e più facile da usare.
- Processi di doppia saldaturaSupporta sia la saldatura a arco sommerso che la saldatura a gas CO2 in una sola macchina.
- Supporto silenzioso del rullo posteriore (standard)¢ Non è necessario alcun carrello di supporto e non è necessaria alcuna spinta manuale; facilita il caricamento dei pali sulla macchina e riduce la manodopera.
- Dispositivo di guida del palo posteriore- Garantisce un posizionamento preciso durante tutto il processo di saldatura.
Applicazione
La macchina è progettata per la saldatura automatica a cuciture di pali di luce poligonali e circolari conici (conici) a un pezzo.tira il palo di luce dalla fine piccola alla fine grande, mentre il cilindro idraulico, tramite una catena meccanica e una ruota a vermi, spinge le ruote di fissaggio per chiudere il palo e eseguire la saldatura allo stesso tempo.
Componenti di macchine standard

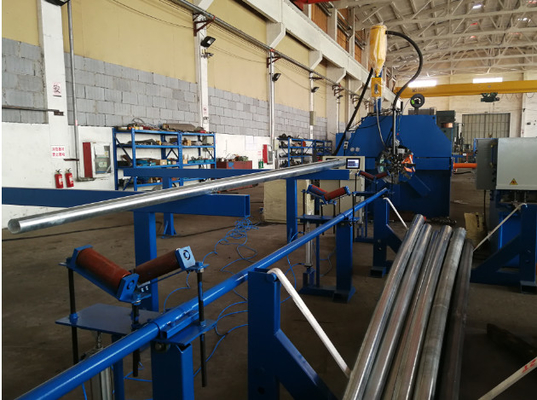

- Lungo tavolo di lavoro con sistema di trasmissione e di trascinamento per il carrello di trazione
- Carrello di trazione: motore a frequenza regolabile, sistema di guida, dispositivo di guida e sistema di fissaggio pneumatico

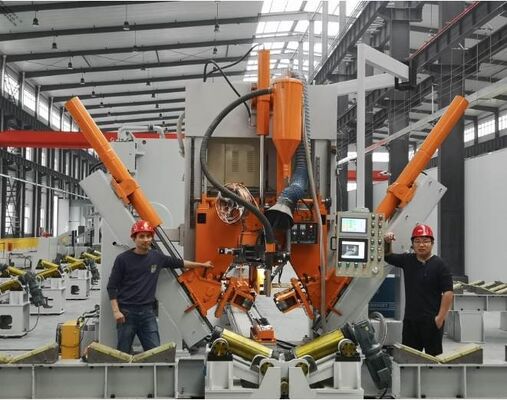

- Unità di fissaggio e saldatura idraulica: 8 serie di ruote di fissaggio per pali poligonali e conici, più un ulteriore sistema di fissaggio idraulico laterale per pali di grande spessore
- Sistema di saldatura: saldatura ad arco sommerso e saldatura blindata a gas CO2, compresa la fonte di alimentazione, il sistema di alimentazione del filo, il sistema di recupero del flusso e il filo a terra di saldatura
- Supporto silenzioso per i rulli posteriori (standard)
- Sistema idraulico: doppia pompa, doppio motore, doppio sistema di controllo
- Sistema pneumatico per la pinzazione dei pali

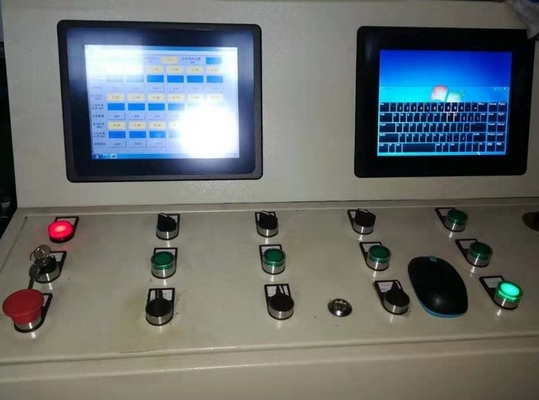

- Sistema di controllo elettrico: inverter di frequenza, pannello di comando, cavi, ecc.
Specifiche tecniche
| Articolo |
Specificità |
| Diametro utilizzabile |
60 ∼ 340 mm |
| Lunghezza praticabile |
14,000 mm |
| Lunghezza della bambola |
2,000 mm |
| Spessore del polo leggero |
Diametro 60340 mm: 2,835 mm; diametro 200340 mm: 48 mm |
| Clamping Feet quantità |
8 unità (più punti di fissaggio = minore pressione, minore marcatura superficiale) |
| Potenza del motore della pompa |
4 kW |
| Tirare il motore della Dolly |
4 kW, cambio di velocità variabile |
| Saldatura |
500 A (saldatura ad arco sommerso + saldatura blindata a gas di CO2) |
| Diametro del filo di saldatura |
1.2·2.0 mm (scelto in base allo spessore del palo) |
| Velocità di lavoro |
1 ̊3 m/min (varia in base allo spessore) |
| Principali componenti elettrici |
Marchio internazionale noto |
| Invertitore di frequenza principale |
Marchio internazionale noto |
| Motore principale |
Marchio internazionale di buona reputazione |
| Fonte di alimentazione per saldatura |
Marchio internazionale noto |
| Peso |
6,000 kg |
| Dimensioni complessive (L×W×H) |
31,000 × 3,000 × 4,500 mm |
Funzioni opzionali e standard
- Serbatoi idraulici aggiuntivi su entrambi i lati¢ Adatto per pali di luce di piccolo diametro e di grosso spessore o pali realizzati in piastra d'acciaio ad alta resistenza alla trazione; fornisce una forte forza di chiusura mentre esegue contemporaneamente la saldatura a cucitura.
- Dispositivo di ritorno rapido DollyDopo la saldatura, premere il pulsante e il dolly ritorna alla testa di saldatura principale ad alta velocità e si ferma automaticamente (le macchine di tipo manuale devono essere spinte indietro dagli operatori,che richiede lavoro e tempo).
- Unità di fissaggio pneumatico più facile e molto più veloce della saldatura manuale.la macchina di tipo pull offre una velocità di saldatura più stabile, meno curva di saldatura dopo la saldatura, e non è necessario collegare un filo di terra per ogni palo.
Domande frequenti
Q1: Che tipo di pali di luce può saldare questa macchina?
R: È adatto per pali di luce poligonali e conici (conici) circolari a un pezzo con un diametro di 60 ∼ 340 mm e una lunghezza fino a 14 000 mm.
D2: Può gestire pali di grosso spessore o di piccolo diametro?
Con i cilindri a doppio lato e i cilindri idraulici aggiuntivi opzionali su entrambi i lati, può chiudere e saldare pali di grosso spessore e di piccolo diametro,con un'altezza superiore a 50 mm,.
Q3: Quali processi di saldatura supporta la macchina?
R: sia la saldatura ad arco sommerso (SAW) che la saldatura a gas CO2. La fonte di alimentazione di saldatura da 500 A supporta filo di saldatura da 1,2 mm a 2,0 mm, scelto in base allo spessore del palo.
Q4: La macchina può essere personalizzata?
R: Sì. Le configurazioni possono essere regolate in base ai vostri requisiti di diametro, lunghezza e spessore del palo.
Q5: Che dire della consegna, installazione e servizio post-vendita?
R: Forniamo imballaggi professionali per l'esportazione, guida all'installazione e supporto tecnico. Si prega di contattarci per i tempi di consegna e i termini di garanzia in base alla destinazione e alle esigenze.
