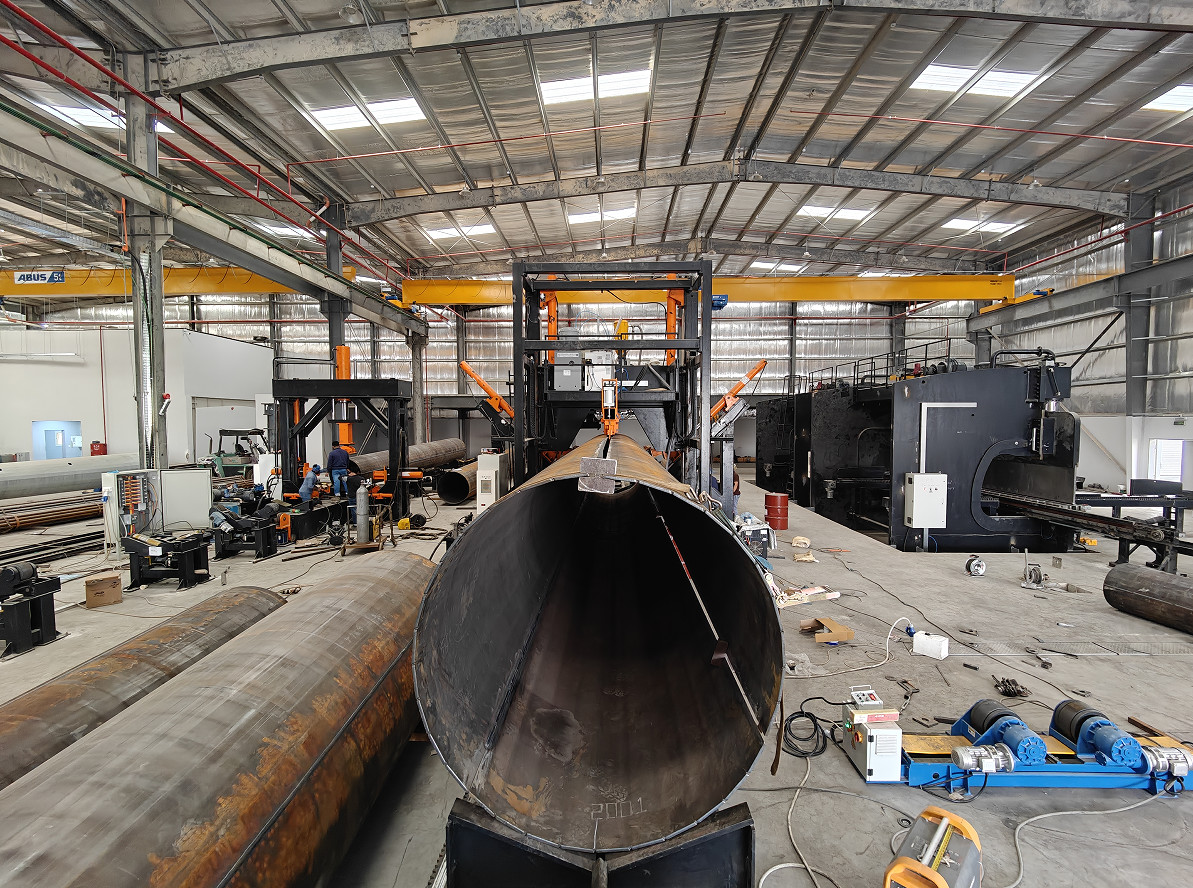

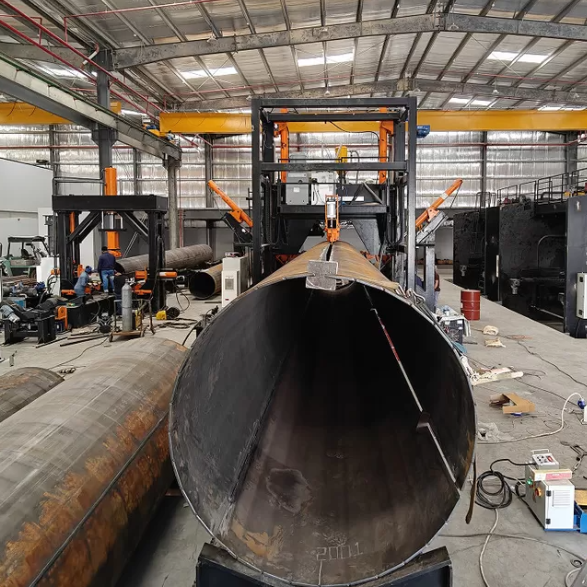

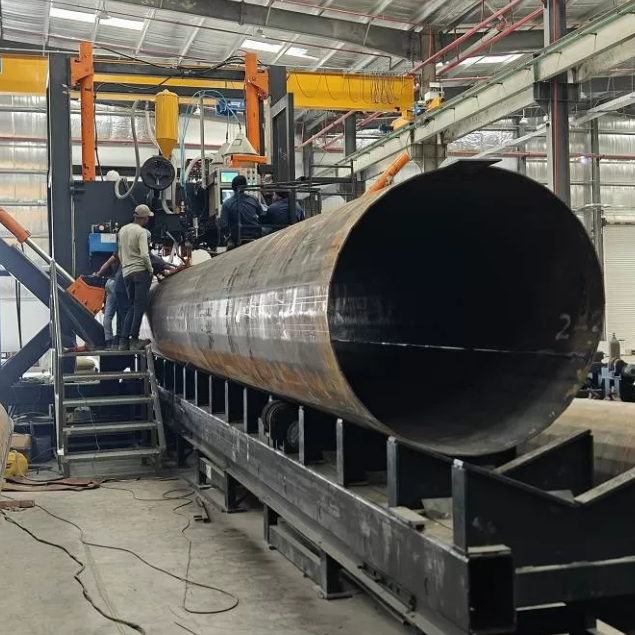

Intervallo di diametro 500~2500mm,5G polo, monopole, alto mastro polo chiuso saldatore

con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm

Modello: HM2500/13000

Progettato per il monopolio, il palo alto, il palo di comunicazione 5G

Intervallo di diametro: 500~2500mm, Spessore:normalmente, 6~20mm, Lunghezza:13000mm

Nota: la macchina può anche fare più spessore, se spessore 18~25mm, suggerimento processo: fare prima chiudere saldatura, quindi fare saldatura superficiale.

macchina di saldatura a doppio arco a tre fili

Scopo di applicazione: adatto alla saldatura a chiusura automatica longitudinale a poli di lunghezza media, come polo 5G, monopole, palo alto mastro

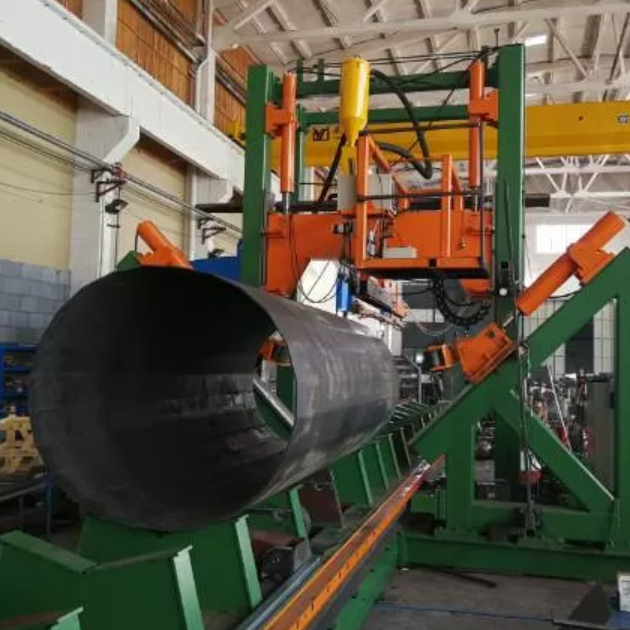

CNC POLE SHUT-WELDING MACHINE, è adatto per una conchiglia o due conchiglie tipo poliescala e cerchio polo conico ((Polo conico). è linea di saldatura automatica,la struttura di tipo portiere è fissa e con sistema di saldatura, a forma di V con motore servomotore per spostamento regolabile della velocità, il cilindro idraulico spinge la ruota di fissaggio per chiudere il palo e fare la saldatura allo stesso tempo.

Per due pali di cucitura, quando la prima saldatura di cucitura è terminata, il rullo inferiore si alza e ruota il palo in un'altra posizione di cucitura per iniziare la seconda saldatura di cucitura.

Caratteristiche di proprietà:

1.CNC regolazione automatica, sistema CNC, con il cambiamento di diametro del palo, regolare automaticamente la pressione, regolare automaticamente la posizione del piede premitore,automaticamente abbinare la velocità di alimentazione e la posizione, mantenere la cucitura di saldatura sempre in stato chiuso, per garantire una saldatura fluida.

2.Special sistema di controllo CNC fa il lato sinistro e destro del piede prestazioni di sincronizzazione è molto buono

3.Sulla base della qualifica del processo precedente, dopo la saldatura, non si verifica alcuna torsione della saldatura del palo,e non c'è bisogno per il personale di estrarre e girare la barra nella parte posteriore della macchina per centrare la saldatura.

4Il palo si trova sul tavolo a forma di V e il suo movimento è servo controllato per garantire la stabilità della saldatura a testa e coda.La saldatura dalla testa alla coda riduce notevolmente la lunghezza della coda che non è saldata.

5.Il numero di rulli di fissaggio è di 3 serie, il vantaggio è ridurre la pressione del rulli sulla superficie del palo, e ridurre il graffio sulla superficie.,può essere di diametro uguale o conico

6.Il tavolo da lavoro a forma di V (dolly) con funzione di ritorno veloce motorizzato, e riduce l'intensità del lavoro degli operatori.

7Funzione di saldatura ad arco sommerso

8In pratica, la posizione della cucitura di saldatura è raramente regolata, riducendo così l'intensità del lavoro degli operatori.

9Attraverso la telecamera installata sulla testa della macchina, la cucitura di saldatura viene riflessa sullo schermo del pannello di controllo principale, rendendo il monitoraggio della cucitura di saldatura semplice e facile.e ridurre l'intensità del lavoro dell'operatore per il monitoraggio della saldatura- Non lo so.

10.Il sistema di pressione dell'olio e CNC sviluppato da me stesso, che rende il palo saldato rotondo e riducono la deformazione.

11.Per due pali di cucitura, quando la prima saldatura di cucitura è finita, il rullo inferiore si alza e ruota il palo in un'altra posizione di cucitura per iniziare la saldatura di seconda cucitura

12.carico e scarico in posizione anteriore

13.I blocchi interni in rame, che migliorano notevolmente il tasso di penetrazione della saldatura.

14- Operatore: 1 persona.

15.Articoli facoltativi:

15.1 per piastre di spessore superiore a 10 mm, utilizzare la saldatura a doppio arco e a doppio filo (o a doppio filo elettrico e a tre fili), la saldatura ad arco sommerso, DC + AC, la saldatura a corrente continua adotta alta corrente e bassa tensione;L'arco di corrente continua ottiene una grande penetrazioneL'acciaio alternato adotta una corrente relativamente bassa e una tensione di arco elevata, aumenta la larghezza della fusione e ottiene una bella formazione di saldatura.migliorare le prestazioni di saldatura e ridurre il consumo di energia- Non lo so.

15.2sistema in rete

Funzione: aggiornare tempestivamente il software per ottenere il miglior e più recente software e dati di esperienza, che possono aiutare i clienti nella diagnosi remota dei guasti e nella regolazione remota dei parametri.È conveniente per i clienti di riprendere rapidamente la produzione.15.3 Parti di ricambio con la macchina.

La macchina è composta dalle seguenti parti:

• Tavola da lavoro a servo (Dolly)
• Ferrovie anteriori e posteriori per il tavolo in V
• Cornice del portiere principale
• Sistema di azionamento per tavolo da lavoro tipo V
• Unità di fissaggio idraulica (compresi i rulli di fissaggio)
• Sistema di saldatura ad arco sommerso, con sistema di alimentazione del filo
• Sistema di recupero del flusso
• Barra interna in rame con sistema di raffreddamento ad acqua
• piattaforma operativa
• Roller a rotazione a palo, 2 coppie, su carrello
• Sistema idraulico
• Sistema di controllo
