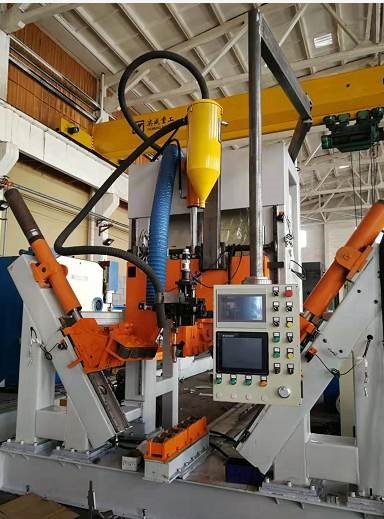

Saldatrice unipolare automatica di HM500/14000mm

Macchine per la saldatura a scatto a poli CNC 5G

Modello: HM500/14000

Progettazione per il monopolio, il palo alto, il palo 5G

Tipo di rullo

Disegnato appositamente per il monopolio, il palo alto, il palo di comunicazione 5G e il normale palo del lampione stradale

Standard:Diametro: 200-500 mm, Spessore: 4-12 mm, Lunghezza: 14 m

Opzione:Diametro:60~500mm, Spessore:3~12mm, Lunghezza:14m

Saldatura ad arco singolo a filo singolo immersa

Dominio di applicazione:

Scopo di applicazione: adatto alla saldatura a chiusura automatica longitudinale a poli di lunghezza media, come i poli 5G, i monopoli, i pali di alto mastro e i normali pali dei lampioni stradali

Questa macchina è di solito adatta per la saldatura di poli poligonali e conici di medie dimensioni, particolarmente adatta per il palo che ha una sola cucitura.Il carrello è dotato di un motore regolabileIl cilindro idraulico fa sì che la ruota di pressione stringa il palo e saldi allo stesso tempo.

Caratteristiche di proprietà:

1.CNC regolazione automatica, sistema CNC, con il cambiamento di diametro del palo, regolare automaticamente la pressione, regolare automaticamente la posizione del piede premitore,automaticamente abbinare la velocità di alimentazione e la posizione, mantenere la cucitura di saldatura sempre in stato chiuso, per garantire una saldatura fluida.

2.Sulla base della qualifica del processo precedente, dopo la saldatura, non si verifica alcuna torsione della saldatura del palo,e non c'è bisogno per il personale di estrarre e girare la barra nella parte posteriore della macchina per centrare la saldatura.

3.Il palo motore è controllato mediante conversione di frequenza, con funzione di arresto del freno elettrico per garantire la stabilità della saldatura della testa e della coda,questo sistema può saldare il palo da piccole estremità a fondo fine piena area e quasi nessuna lunghezza sinistra fuori della saldaturaIn questo modo si riduce il lavoro manuale del processo successivo.

4.Il numero di rulli di fissaggio è di 3 serie, il vantaggio è ridurre la pressione del rulli sulla superficie del palo, e ridurre il graffio sulla superficie.,può essere di diametro uguale o conico

5.Il carrello di tipo spingente con funzione di ritorno veloce motorizzato, senza bisogno che l'operatore spinga manualmente e riduce l'intensità del lavoro degli operatori.

6.Il carrello posteriore con dispositivo di fissaggio pneumatico, è semplice e veloce rispetto al fissaggio manuale.

7Il lato di scarico è di tipo rulli, che è conveniente per il carico e lo scarico, e favorisce la realizzazione dell'automazione dei materiali a monte e a valle.Il carico e lo scarico possono essere sullo stesso lato per fare l'operatore evitare il movimento a lunga distanzaL'operatore ha solo bisogno di lavorare nella posizione della macchina ospitante, il che riduce notevolmente l'intensità del lavoro.

8Il sistema di sincronizzazione della pressione dell'olio e del controllo sviluppato da noi riduce i requisiti per il palo, rendendo il palo dopo la saldatura più arrotondato e meno deformato.

9- Operatore: 1 persona.

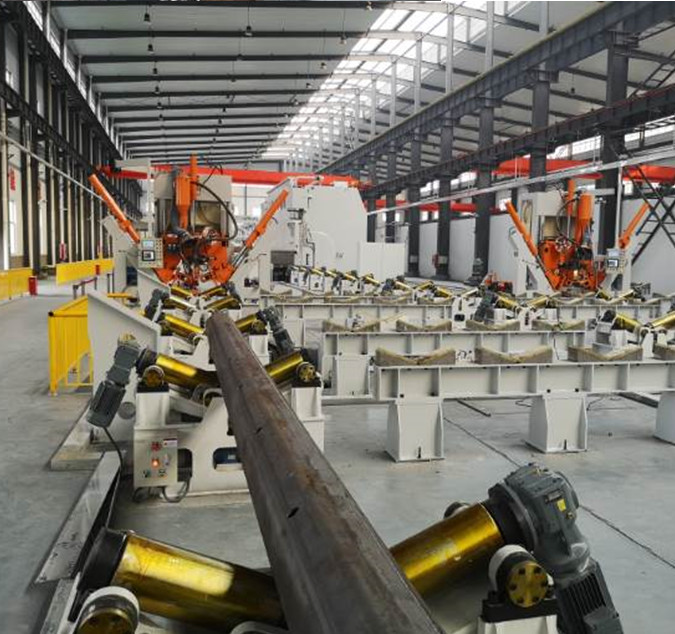

10.Scaffalatura a rulli, 5 set (adatta per pali di 12,14 m)

11In base all'impianto del laboratorio dell'acquirente, possono essere fornite macchine con diverse direzioni di lavoro.

12.Per le esigenze speciali dei clienti, la macchina può essere appositamente progettata e fabbricata per soddisfare diversi poli in tutto il mondo

13Attraverso la telecamera installata sulla testa della macchina, la cucitura di saldatura viene riflessa sullo schermo del pannello di controllo principale, rendendo il monitoraggio della cucitura di saldatura semplice e facile.e ridurre l'intensità del lavoro dell'operatore per il monitoraggio della saldatura.

14.Opzione:Diametro:60~500mm, Spessore:3~12mm, Lunghezza:12mm

La macchina è composta dalle seguenti parti:

1. Lungo tavolo da lavoro per il movimento dei carrelli

2- Cornice del portiere principale.

3Sistema di azionamento del carrello

4. Sgombero per scaricare i rulli,5 set ((adatto per pali da 12,14 m)

5. Parte di fissaggio idraulica (compresi i rulli di fissaggio, adatti per pali di medie dimensioni)

6Sistema di saldatura ad arco sommerso, con sistema di alimentazione del filo

7Sistema di recupero del flusso

8Sistema idraulico

9.Sistema di controllo

10- Telecamera, sistema di monitoraggio delle cuciture di saldatura

11. rullo di fissaggio, in conformità con le esigenze del cliente.

Con 1 set adatto per monopolio alto albero, 5G stampo palo.

Opzionale: 1 set adatto per pali di lampada stradale normali, diametro minimo di 60 mm ((pali rotondi e pali conici)

Opzionale: 1 set adatto per pali di lampada stradale normali, di diametro minimo di 60 mm ((pali ottagonali)

Opzionale: una serie di dispositivi di fissaggio posteriori adatti per i normali pali dei lampioni stradali (comprende un piccolo utensile, adatto per pali di lunghezza molto breve, come un braccio lungo 1 ~ 2 metri)
