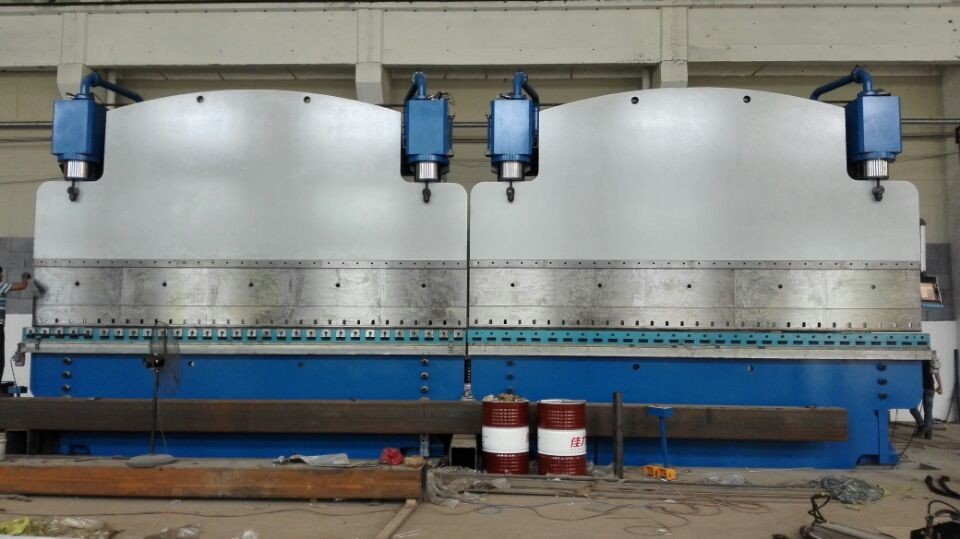

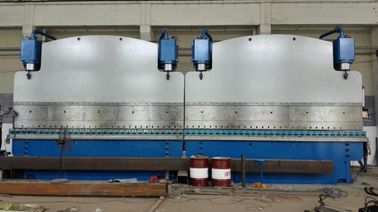

Macchina piegatubi 2-400T/7000mm di CNC della stampa del piatto resistente in tandem idraulico del freno

Descrizione di prodotto dettagliata:



Sistema di controllo di CNC:	Delem DA-52 DA-56 DA-66T	Funzione:	Piatti d'acciaio di piegamento
Nome di prodotto:	Freno in tandem della stampa di CNC	Spessore della lamiera di acciaio:	8mm
Larghezza della lamiera di acciaio:	14000mm	Uso:	Piatti di metallo





Dettaglio rapido:



Freno in tandem idraulico della stampa di CNC dei piatti di metallo per industria automobilistica 2-400T/7000mm

Selezioni ed usi il sistema di controllo di CNC di DELEM DA52

1. forza della perforazione: 8000KN

2. larghezza massima di piegamento della lamiera di acciaio: 14000mm

3. spessore massimo di piegamento della lamiera di acciaio: 8mm





Descrizione:



1. Il servo sistema elettroidraulico, ciclo chiuso controlla l'accuratezza corrente del cursore.

2. La tecnologia brevettata unica: compensazione bilaterale di deviazione di grande freno della stampa.
3. le inserzioni regolabili di larghezza aperta muoiono incontrare vari pezzi in lavorazione.
4. varie istituzioni ausiliarie potrebbero soddisfare le esigenze degli utenti e rendere il processo più conveniente ed efficiente.

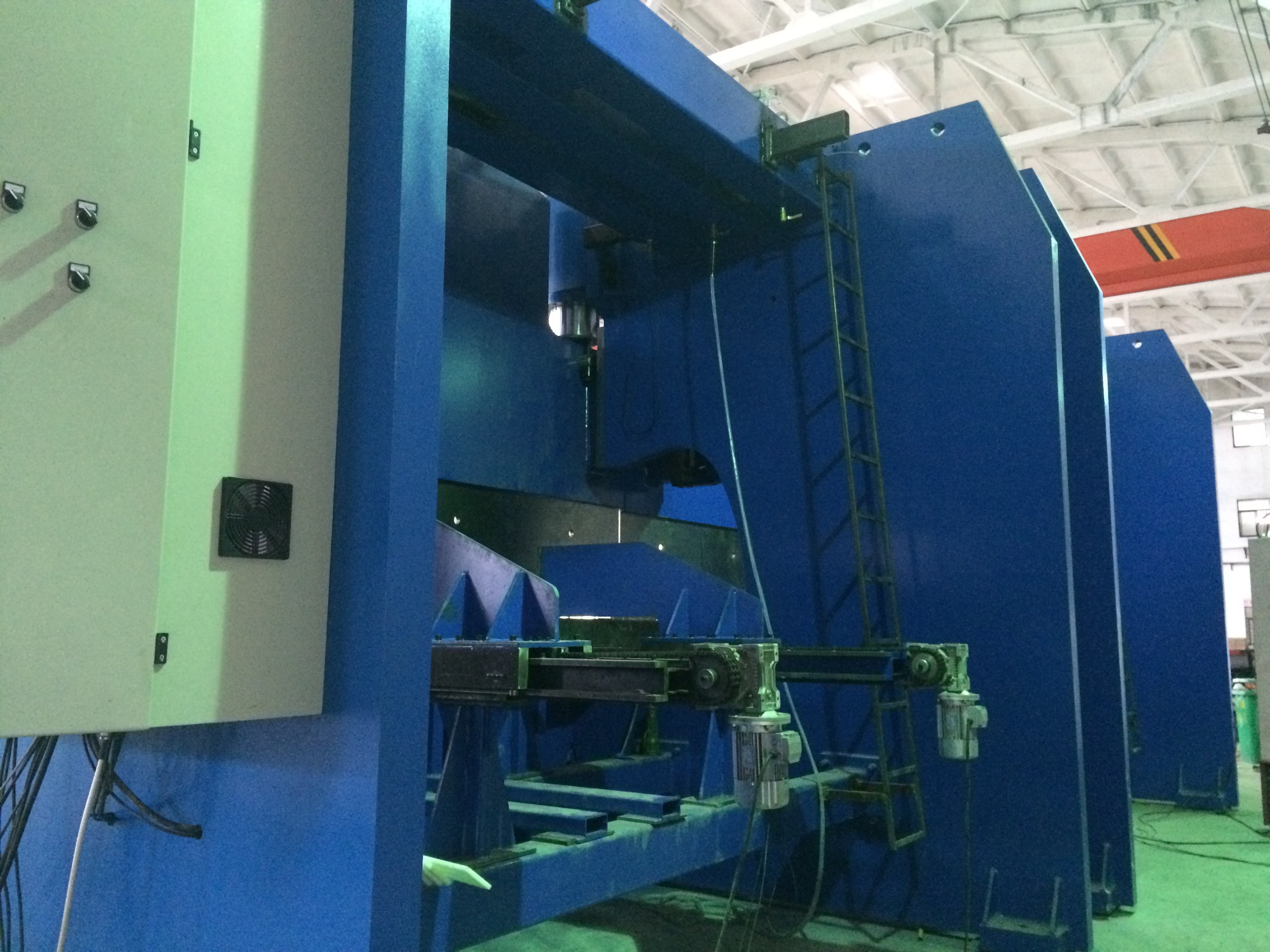

5. La struttura della macchina è composta di carro armato, il worktable, alloggi destri e sinistri e

ram. Così ha rigidità ad alta resistenza e buona. Inoltre prende la vibrazione per eliminare

sforzo.

6. Principale di lavoro di sincronizzazione di entrambe le macchine: Adozione elettrico-idraulica

valvola proporzionale per assicurare la sincronizzazione di entrambe le macchine. La valvola proporzionale è fatta dalla società di BOSCH con molto la buona prestazione quale piccolo attrito fra le paia di azione del meccanico, l'amplificatore elettronico dell'indennità ed il magnete elettrico con la forza elevata di controllo e l'azione continua. Ci sono due displayers del quadro televisivo da entrambi i lati della macchina per ispezionare continuamente la posizione della ram e per retroagire il segnale al sistema di controllo, quindi il sistema di controllo controllerà la valvola elettrico-idraulica per fare una sincronizzazione di due cilindri su una macchina. Poiché i displayers del quadro televisivo sono installati direttamente ai piatti «di C», non sui piatti dell'alloggio, la deviazione della ram e struttura quando lavorare non effettuerà la sua precisione di controllo e di misurazione. Quando due macchine che funzionano insieme, il potenziometro differenziale installato fra due macchine trasferiranno il segnale di sincronizzazione del meccanico in quello elettronico e si alimenteranno di nuovo al piatto di sincronizzazione ed al sistema di controllo. Il segnale sarà ingrandetto dall'amplificatore di BOSCH controllare la sincronizzazione di entrambe le macchine controllando la valvola proporzionale elettrico-idraulica. Così la sincronizzazione di due macchine è raggiunta con alta precisione.

7. Tramite il computer, l'operatore potrebbe comunicare con la macchina. Il computer ha parecchio lingua di servizio, calcola e regola la forza di piegamento automaticamente. Inoltre potrebbe calcolare e controllare il punto morto, punto di cambio di velocità. I colpi (Y1, Y2) della ram potrebbero fare una piccola inclinazione per soddisfare la richiesta speciale dell'utente.

8. Fornito di buon guidando sistema, il sistema di misurazione di posizione e l'idraulico dell'equilibrio per soddisfare le richieste del lavoro integrale e del lavoro dell'eccentrico.

9. L'unità della compensazione del Worktable è adottata per compensare la deviazione della macchina quando lavora per assicurarsi la precisione di lavoro collega.

10. La superficie del cilindro ha il buoni uso e trattamento termico, in modo da ha la buona lubrificazione e tempo di impiego lungo





Applicazioni:



La macchina del freno della stampa di CNC è ampiamente usata in grande struttura d'acciaio, la torre d'acciaio, il trasporto del camion, il gabinetto elettrico, industriale della decorazione. Con differenti dadi forniti, l'abbonato può entrare il piegato di piastra metallica nelle forme differenti dei pezzi da lavorare.



Specifiche:



Caratteristiche tecniche principali

NO.	Nome		Valore	Unità	Osservazione
1	Forza di lavoro		2×4000	KN
2	Lunghezza della tavola		2×7000	millimetro
3	Distanza della colonna		5600	millimetro
4	Profondità della gola		720	millimetro
5	Apra l'altezza		830	millimetro
6	colpo		320	millimetro
7	Velocità del blocchetto dello scorrevole della ram	Approccio	60	mm/s
		Lavoro	7	mm/s
		Ritorno	60	mm/s
8	Motore principale		30	Chilowatt
9	Dimensione globale	Lunghezza	7150	millimetro
		Larghezza	3560	millimetro
		Altezza	5900	millimetro
10	Peso		2×46000	Chilogrammo
11	Volume di serbatoio dell'olio		2×1400	L













































































Vantaggio competitivo:



1) La nostri qualità e chcheap a macchina di prestazione, conosciuti nell'industria.

2) Una garanzia di anno.

3) Digiuna ed il servizio di assistenza al cliente di alta qualità.

4) Possiamo progettare le macchine secondo il requisito speciale dei clienti.

5) Abbiamo gruppo professionale per servizio.





Comunicazione con i clienti



A: che cosa è differenza durante DA-52, DA-56, DA-65W e il DA66T?



Circa le macchine del freno della stampa di CNC, solitamente, suggeriamo più spesso quattro generi di sistema del regolatore: Delem DA-52, DA-56, DA-65W, seguire di DA66T è i loro caratteri:



Sistema di controllo DA-52:

1. Con l'esposizione LCD di vero-colore
2. Asse massimo di controllo 4 (Y1, Y2 e un asse di due aiutanti)
3. controllo d'incoronazione della compensazione del worktable
4. biblioteca della lavorazione con utensili, del materiale e del prodotto
5. Interfaccia di USB
6. Algoritmo di controllo avanzato dell'asse di Y, può controllare il ciclo chiuso, anche ciclo aperto

Sistema di controllo DA-56:

1. Con l'esposizione LCD di vero-colore
2. 2D programmazione
3. Processo di piegamento
4. Calcolo di lunghezza sviluppata
5. controllo della compensazione di deviazione del worktable
6. biblioteca della lavorazione con utensili, del materiale e del prodotto
7. Interfaccia di USB
8. Servocomando, controllo di frequenza e controllo motorio di CA

Sistema del regolatore di DA65W:

1. Struttura modulare, asse massimo 20
2. Lo SpA di accessorio riduce la progettazione di circuito a macchina, ha lasciato la macchina più stabile
3. Elaborazione calcolo automatico e dell'ottimizzazione
4. la diagnosi del rifornimento di funzione di auto-diagnosi per l'intero sistema e le componenti funzionano
5. selezione multilingue
6. 3,5" unità floppy ed interfaccia RS232, programma e parametro può realizzare lo stoccaggio esterno, online e la programmazione offline.
7. Un modo grafico di 2 D che programma, adotta la scala di grigi differente per visualizzare l'elaborazione del pezzo in lavorazione, foggiante.
8. Può programma degli impianti 2500, 90 che foggiano.
9. Calculate che preme il punto, foggia l'area sicura, forza di piegamento, scaricando la distanza e la compensazione del worktable.

Sistema del regolatore di DA66T:

1. Sistema di richiamo del messaggio di errore e testo di aiuto. Può assicurare l'avvertimento tempestivo per la vostre programmazione degli errori ed operazione sbagliata, che salvano molto tempo quell'errore di ricerca.
2. L'interfaccia Ethernet standard, collega le finestre
3. finestre in tempo reale sistema, trattamento di multi-compito e gestione degli archivi
4. L'interfaccia di USB, collega il dispositivo esterno: topo e tastiera
5. Esposizione variopinta: A 12 pollici
6. Programmazione di modo grafico di TFT 2D
7. Elaborazione di piegamento automatica
8. Funzione dello SpA
9. sistema di allarme di esercizio
