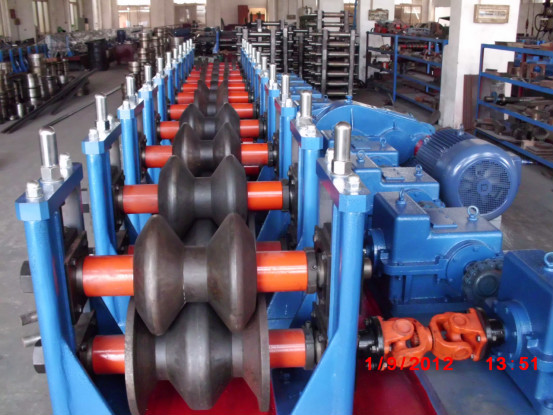

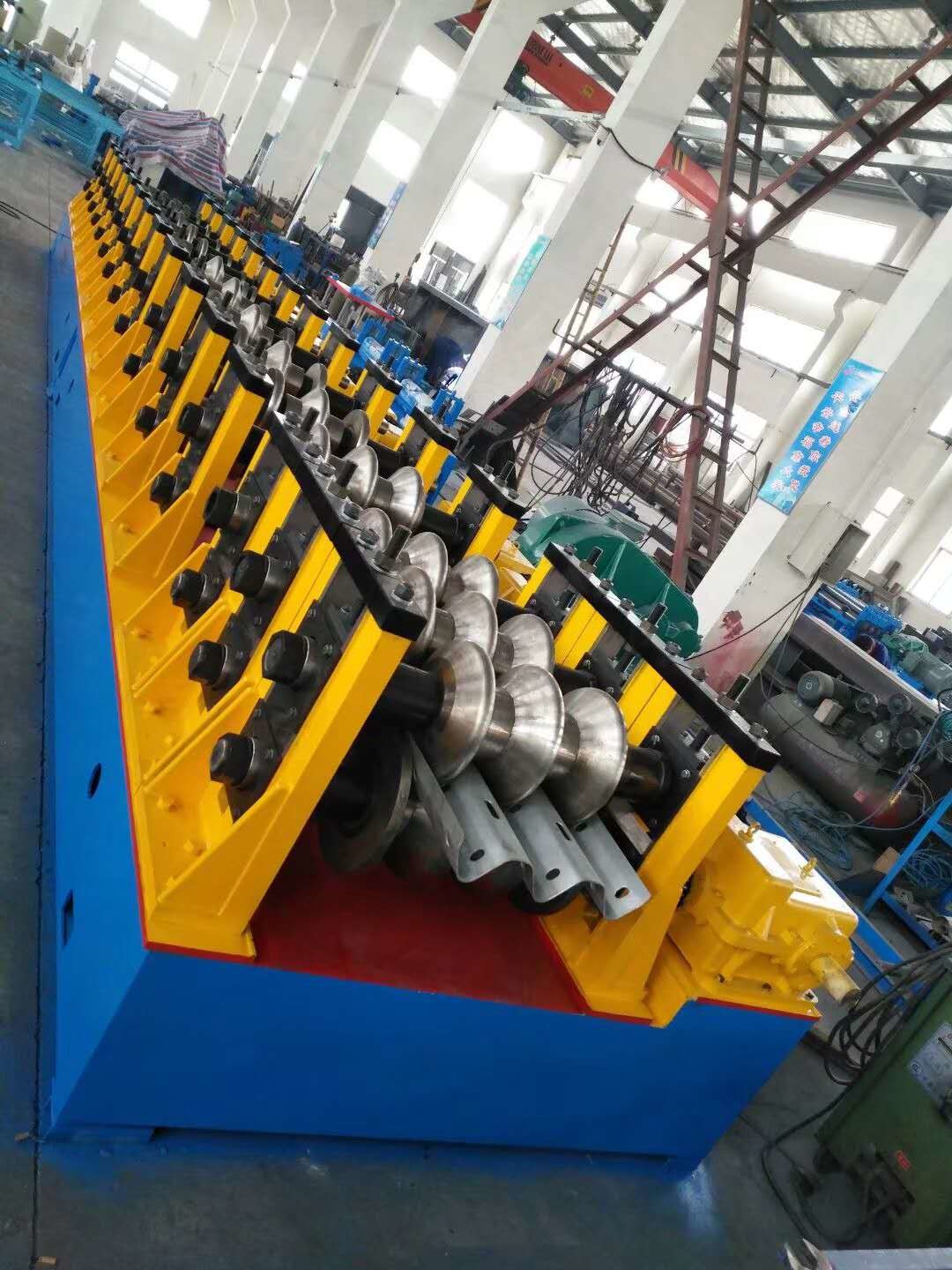

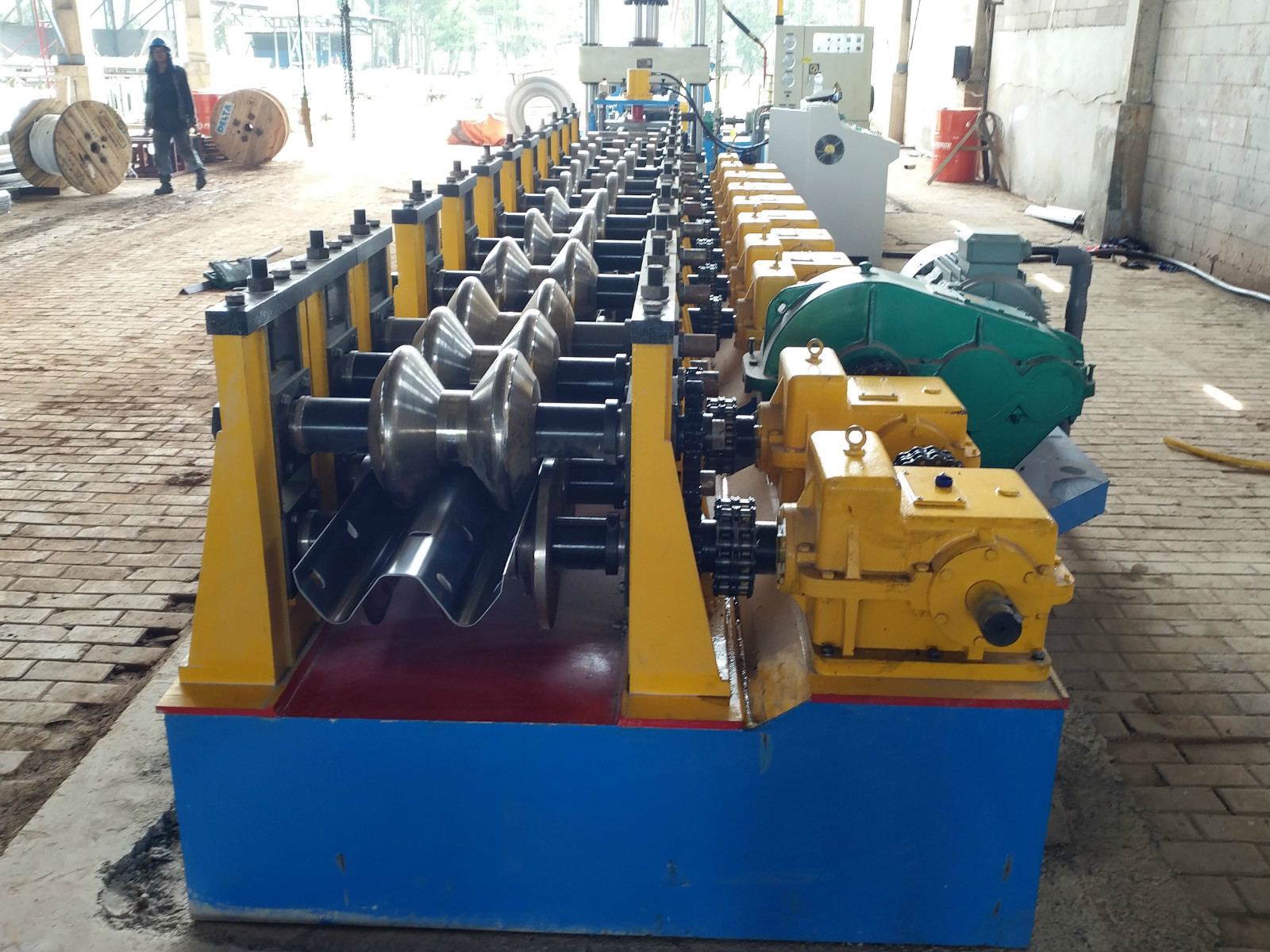

Strada principale 12m/rotolo minimo dei parapetti che forma macchina

diagramma della struttura dell'attrezzatura:

Vantaggi:

rotolo della guardavia della strada principale di due onde che forma macchina

♥ come produttore siamo specializzati in tutti i tipi di rotolo che forma la macchina.

Una buona esperienza del ♥ in 20 anni per fare rotolo che forma macchina.

Il ♥ sceglie il migliori materiale e componenti per l'esportazione più poi 40 paesi.

Il ♥ fornisce il migliore prezzo, la buona qualità e la consegna veloce.

Parametri della macchina di II.Basic

1. Proprietà meccaniche e specifiche delle materie prime

Materiale: Lamiera galvanizzato Q345B

Spessore: 2.5~3.0mm

Larghezza: 450-476mm

Peso: 65KG

Specifiche dei prodotti

Prodotto: disegno del sottoprodotto

Larghezza del prodotto: ± 5mm di 310mm

Altezza del prodotto: ± 5mm di 81mm

Specifiche di prodotto

Formazione del metodo: Formazione Cold roll

Velocità di produzione: ≤10m/min

Direzione d'alimentazione: alimentazione sinistra

Tensione principale: 380V, 50Hz

Potere totale dell'unità: circa 20.7KW

Cuscinetto dell'albero motore: 6026

Ascensore di Turbo: SWL10-3/23-FU3

Motore dell'impulso principale: YVP180M-4-15

Riduttore: ZQ500-48.57

Materiale del Wallboard: A3

Materiale dell'asse: 40

Materiale della muffa: Gcr15

III, panoramica della struttura dell'attrezzatura

La struttura di attrezzatura è elaborata dal piatto d'acciaio A3, dopo il trattamento invecchiante, una struttura di 3 rulli, 1 superiore e 2 più bassi, il rullo più basso adotta una struttura fissa, il rullo superiore adotta l'adeguamento del movimento del cursore e 3 insiemi dell'azionamento del contenitore di turbina sono determinati dal motore per regolare il superiore e più basso il contenitore di turbina è collegato da una biella per assicurare la sincronizzazione di 3 insiemi delle scatole ed i 3 piatti di parete indipendenti sono collegati da un'asse per assicurare il parallelismo della macchina di tutto. Il diametro dell'asse di rullo è 110mm. Ci sono due insiemi delle muffe sui left and right, su uno per l'arco interno e su uno per l'arco esterno e su un insieme del motore principale 15KW. È guidato da un riduttore ZQ500, che guida le assi più basse destre e sinistre tramite gli ingranaggi. Il modulo dell'ingranaggio è 10m, uno per ciascuno destro e sinistro. Il prodotto è elaborato tramite la console dell'operazione.

IV, lista di controllo di configurazione di attrezzatura
