Dettagli:
|
| Tipo delle mattonelle:: | Acciaio | Luogo d'origine:: | Wuxi, Cina |
|---|---|---|---|
| Capacità di produzione:: | 8-12m/min | Circostanza:: | Nuovo |
| Uso:: | fascio della costruzione | Dimensione (L*W*H):: | 12800mm*1.55mm*1.3mm |
| Evidenziare: | 8m / Parapetto minimo che forma macchina,rotolo della guardavia di 748mm che forma macchina |
||

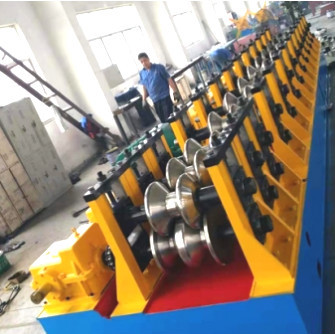

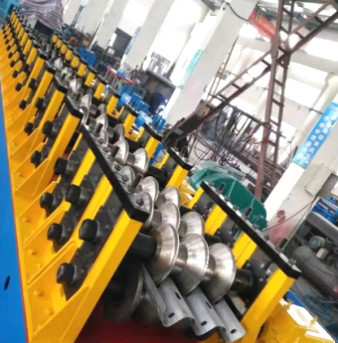

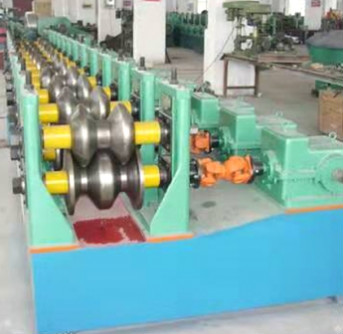

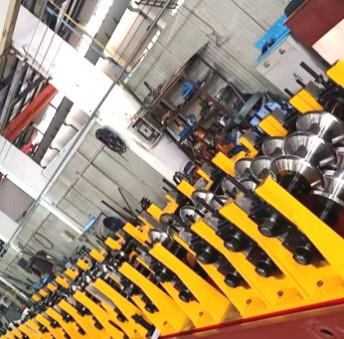

rotolo della guardavia onde di 3 e di 2 onde che forma macchina
Forniamo il servizio di trasporto per il rotolo della guardavia della strada principale laminato a freddo due onde che forma la macchina
1. Le macchine hanno bisogno di un 20/40 di piede di contenitore di caricare.
2.We hanno tecnici professionisti affinchè caricare si assicurino la macchina non hanno danno.
3.Please ci forniscono il nome di porto più vicino, chiederemo il costo di trasporto e sistemeremo il trasporto per voi.
I.Specification
| Oggetto: | Specificazione: | Note: | |
| 1.Information di materia prima | Materiale adatto: | Bobina galvanizzata | |
| Larghezza: | 748mm | ||
| Spessore: | 2.5-3.5mm | ||
| Carico di snervamento: | Q235A ORA | ||
| specificazione 2.Production | Dettagliato come l'archivio | ||
| requisito 3.Power: | Alimentazione di rete: | insiemi 22kw due |
Con l'inventore (norma normale) |
| Potere della taglierina: |
15.5kw (pressione: 25mpa) una taglierina di 3 pc |
||
| Velocità della macchina: | 10-15meters/min | ||
|
de-bobinatrice 5.Hydraulic: |
Carico: | 5tons | Alimentazione di rete: 3kw |
| Diametro interno | 508mm | ||
| Tipo: | Di tipo automatico | ||
|
specificazione 6.Machine: |
Struttura: | fascio 400I |
Trasformi il metodo: Cambio con l'asse |
| Stazioni del rotolo: |
20 stazioni del rotolo (con i rulli 6pcs per il livellamento del diametro: 80mm) |
||
| Spessore della stecca: | 22mm | ||
| Diametro dell'asse: | 110mm, | ||
| Materiale dell'asse: | Acciaio forgiato 45# | ||
| Tipo di taglio: | Taglio della sega | ||
| Materiale del rullo: |
CR12 con il trattamento termico: HRC58-62 |
||
| Dimensioni della macchina: | 15.5*1.0*1.5meters | ||
| Materiale della muffa di perforazione: | Cr12, pre-perforazione idraulica | ||
| Dimensioni della catena: |
2.0inch |
||
Forniamo il servizio superiore per il rotolo della guardavia della strada principale laminato a freddo due onde che forma la macchina
termine 1.Payment: 30% ha pagato da T/T come acconto, il resto 70% dopo ispezione dal compratore nella fabbrica del venditore mentre prima della consegna. Dopo produzione finita, ispezioneremo la macchina ed informare il compratore, il compratore invia la persona per ispezionare le merci, poi il profitto l'intero pagamento prima della spedizione.
tempo 2.Delivery: Garantiamo che l'attrezzatura sarà pronta per la spedizione entro 30 giorni lavorativi dopo aver ricevuto il deposito.
servizio di vendita 3.After: Potremmo inviare il tecnico al vostro paese per installare la macchina se avete bisogno di. La necessità del compratore di pagare costo supplementare, includendo: visto, biglietti di viaggio di andata e ritorno, sistemazione, stipendio di USD 100~120 al giorno.
diagramma della struttura dell'attrezzatura:
Parametri della macchina di III.Basic
Materiale: Lamiera galvanizzato Q345B
Spessore: 2.5~3.0mm
Larghezza: 450-476mm
Peso: 65KG
Specifiche dei prodotti
Prodotto: disegno del sottoprodotto
Larghezza del prodotto: ± 5mm di 310mm
Altezza del prodotto: ± 5mm di 81mm
Specifiche di prodotto
Formazione del metodo: Formazione Cold roll
Velocità di produzione: ≤10m/min
Direzione d'alimentazione: alimentazione sinistra
Tensione principale: 380V, 50Hz
Potere totale dell'unità: circa 20.7KW
Cuscinetto dell'albero motore: 6026
Ascensore di Turbo: SWL10-3/23-FU3
Motore dell'impulso principale: YVP180M-4-15
Riduttore: ZQ500-48.57
Materiale del Wallboard: A3
Materiale dell'asse: 40
Materiale della muffa: Gcr15
IV, panoramica della struttura dell'attrezzatura
La struttura di attrezzatura è elaborata dal piatto d'acciaio A3, dopo il trattamento invecchiante, una struttura di 3 rulli, 1 superiore e 2 più bassi, il rullo più basso adotta una struttura fissa, il rullo superiore adotta l'adeguamento del movimento del cursore e 3 insiemi dell'azionamento del contenitore di turbina sono determinati dal motore per regolare il superiore e più basso il contenitore di turbina è collegato da una biella per assicurare la sincronizzazione di 3 insiemi delle scatole ed i 3 piatti di parete indipendenti sono collegati da un'asse per assicurare il parallelismo della macchina di tutto. Il diametro dell'asse di rullo è 110mm. Ci sono due insiemi delle muffe sui left and right, su uno per l'arco interno e su uno per l'arco esterno e su un insieme del motore principale 15KW. È guidato da un riduttore ZQ500, che guida le assi più basse destre e sinistre tramite gli ingranaggi. Il modulo dell'ingranaggio è 10m, uno per ciascuno destro e sinistro. Il prodotto è elaborato tramite la console dell'operazione.
V, lista di controllo di configurazione di attrezzatura
| No |
Nome di parte |
Quantità |
| 1 |
Formazione della muffa |
Un insieme delle muffe da ogni lato |
| 2 |
motore di azionamento 15KW |
1Set |
| 3 |
Formazione dell'asse della muffa |
3Sets |
| 4 |
Ascensore di Turbo |
3Sets |
| 5 |
Motore di azionamento di sollevamento |
1Set |
| 6 |
Riduttore ZQ500 |
1Set |
| 7 |
Console elettrica |
1Set |
| 8 |
Bullone d'ancoraggio dell'attrezzatura |
1Set |
