Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina

Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina
ISO9001 350H Beam Highway Barrier Roll Forming Machine
Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina

Grande immagine :  Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina

Dettagli:
Luogo di origine: Wuxi, Cina
Marca: CMC
Certificazione: CE, ISO
Termini di pagamento e spedizione:
Prezzo: Negotiate
Imballaggi particolari: Il corpo intero coperto di sacchetto di plastica. o secondo i requisiti di clienti.
Tempi di consegna: Secondo le azione
Termini di pagamento: T / T, L / C
Capacità di alimentazione: 36 insiemi al mese.

Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina

descrizione
Certificazione: CE/ISO9001 Tensione: 380v, 50Hz
Materia prima: PPGI Garanzia: 1 anno, 12 mesi
Colore: Su misura Materiale del rullo: 45#Steel cromato
Evidenziare:

Rotolo della barriera di PPGI che forma macchina

,

macchina del rotolo della barriera della strada principale 350H





Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina



Descrizione di I.Product





1 Modello no. Macchina ad alta velocità della forma del rotolo d'acciaio della piattaforma
2 Spessore 0.3-0.8mm
3 Materiale di Coli GI
4 La portata di decoiler manuale 6,5 tonnellate
5 materiale dell'asse 45#steel
6 Fuori diametro Su misura
7 numeri di formazione dei punti Su misura
8 trasmissione trasmissione a catena
9 Formazione della velocità 8-12m/min
10 potere del motore principale 3kw
11 tensione 380V50HZ trifase o come richiesto
12 dimensione 7*1.3*1.3
13 taglio taglio idraulico
14 materiale della lama Acciaio Cr12 con 60-62°c trattato estiguuto
15 sistema di controllo SpA (delta)
16 tolleranza di lunghezza ±1mm
17 pezzi di ricambio

1 parte demaged facile: colpisca 2pcs, il fusibile-collegamento 4pcs

stuoia della gomma 2: pc 1

una chiave di 3 bulloni: pc 1

18

L'intera linea compreso: Decoiler manuale, rotolo che forma macchina, stazione idraulica,

cesoia idraulica, sistema di controllo dello SpA, tavola di distanza massima.







Parametri della macchina di II.Basic

  1. Proprietà meccaniche e specifiche delle materie prime

Materiale: Lamiera galvanizzato Q345B

Spessore: 2,5~3.0mm

Larghezza: 450-476mm

Peso: 65KG

Specifiche dei prodotti

Prodotto: disegno del sottoprodotto

Larghezza del prodotto: ± 5mm di 310mm

Altezza del prodotto: ± 5mm di 81mm

Specifiche di prodotto

Formazione del metodo: Formazione Cold roll

Velocità di produzione: ≤10m/min

Direzione d'alimentazione: alimentazione sinistra

Tensione principale: 380V, 50Hz

Potere totale dell'unità: circa 20.7KW

Cuscinetto dell'albero motore: 6026

Ascensore di Turbo: SWL10-3/23-FU3

Motore dell'impulso principale: YVP180M-4-15

Riduttore: ZQ500-48.57

Materiale del Wallboard: A3

Materiale dell'asse: 40

Materiale della muffa: Gcr15







III, panoramica della struttura dell'attrezzatura





La struttura di attrezzatura è elaborata dal piatto d'acciaio A3, dopo il trattamento invecchiante, una struttura di 3 rulli, 1 superiore e 2 più bassi, il rullo più basso adotta una struttura fissa, il rullo superiore adotta l'adeguamento del movimento del cursore e 3 insiemi dell'azionamento del contenitore di turbina sono determinati dal motore per regolare il superiore e più basso il contenitore di turbina è collegato da una biella per assicurare la sincronizzazione di 3 insiemi delle scatole ed i 3 piatti di parete indipendenti sono collegati da un'asse per assicurare il parallelismo della macchina di tutto. Il diametro dell'asse di rullo è 110mm. Ci sono due insiemi delle muffe sui left and right, su uno per l'arco interno e su uno per l'arco esterno e su un insieme del motore principale 15KW. È guidato da un riduttore ZQ500, che guida le assi più basse destre e sinistre tramite gli ingranaggi. Il modulo dell'ingranaggio è 10m, uno per ciascuno destro e sinistro. Il prodotto è elaborato tramite la console dell'operazione.



IV, lista di controllo di configurazione di attrezzatura



No



Nome di parte



Quantità

1



Formazione della muffa



Un insieme delle muffe da ogni lato

2



motore di azionamento 15KW



1Set

3



Formazione dell'asse della muffa



3Sets

4



Ascensore di Turbo



3Sets

5



Motore di azionamento di sollevamento



1Set

6



Riduttore ZQ500



1Set

7



Console elettrica



1Set

8



Bullone d'ancoraggio dell'attrezzatura



1Set

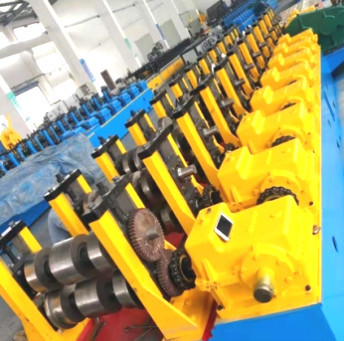

Diagramma della struttura di V.Equipment:

图片 2

Rotolo della barriera della strada principale del fascio di ISO9001 350H che forma macchina 1
