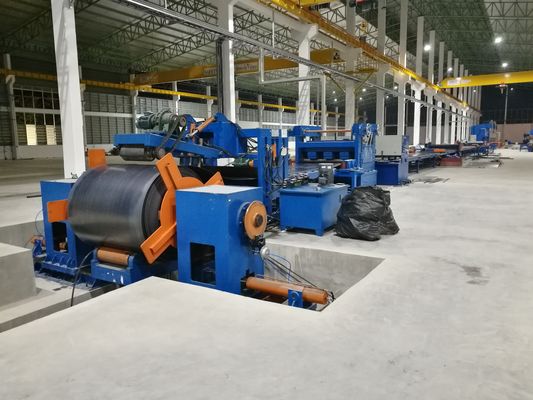

La norma ha tagliato alla linea di lunghezza, macchina laminata a caldo del palo leggero dell'acciaio dolce per 6m 8m 14m

Dettaglio rapido:

Descrizione:

Parametro tecnico

1. Spessore di materiale: 2mm-6.0mm per l'acciaio dolce laminato a caldo di Q235A

2. Larghezza di materiale: 800-1600mm

3. Peso della bobina d'acciaio: 20 tonnellate massime

4. Diametro interno della bobina d'acciaio: Φ500mm-Φ750mm

5. Livellamento della velocità: 5 - 15m/min

6. Numero di livellamento dei rulli: 13

7. Livellamento del diametro dei rulli: 160mm

8. Gamma di lunghezza per la scala: requirments d'accordo di 2000~12000mm.

10. Tolleranza della lunghezza di taglio: ±15mm (base sul piatto di lunghezza di 8m)

11. Potere di livellamento principale del motore: 37kw (totale circa 65KW)

12. area di larghezza per la macchina: circa 7000mm

Applicazione:

È per il materiale del palo leggero che si svolge, livellante, tagliente, fendente del bordo della raschiatura e processo di taglio della conicità, per ottenere una piccola larghezza laterale, un piatto d'acciaio di grande larghezza del lato.

Specifiche

1. Automobile di carico del carrello della bobina d'acciaio:

Su e giù: Idraulico

Muoversi orizzontale: motorizzato

Peso di Max.loading: 15Tons

2. Tipo a doppia testa idraulico decoiler dell'ombrello:

Compreso: Motorizzato ripaghi, vada in automobile, riduttore,

Il sistema a catena prende lo spostamento per girare. La direzione di rotazione può essere in senso orario e unclockwise.

Aperto e vicino: Idraulico

Peso di Max.loading: 15Tons

3. Dispositivo idraulico di guidare-pressatura, della pala-testa, di pizzico e di alimentazione:

È per la presa della testa della bobina d'acciaio all'unità d'alimentazione, idraulica ed alla stampa per evitare liberamente la bobina d'acciaio.

La rotazione dei due rulli alimenta il materiale per orlare il taglio dell'unità. Il rullo alto su e giù: idraulico

4. Worktable di rotolamento medio di modo: 4M

unità 5.Leveling: (tipo posto due),

Compreso: motore regolabile di velocità, riduttore, cambio.

Il rullo di livellamento è affare con i trattamenti termici, 40Cr. HRC48

Su e giù il totale 13 del rullo. (1 paio compreso del rullo di pressione)

Su la base del rullo su e giù movimento è determinata dal motore attraverso il sistema del verme.

È con il misuratore di lunghezza:

Ha girato il codificatore invia il siginal di lunghezza al sistema di controllo e controllare la determinata lunghezza.

Nota: opzione: tipo posto quattro che livella unità con la singola unità guidante.

6. Tagliatrice:

Compreso: Taglio idraulico Q12Y-6*2000 del fascio dell'oscillazione.

7. Doppio bordo che fende unità.

È per il taglio del bordo della raschiatura del piatto d'acciaio laminato a caldo per ottenere la larghezza esatta per il palo leggero.

È basso per principio di taglio di rotolamento tagliare la lamiera di acciaio. C'è un carrello nella parte anteriore dell'unità di taglio. È per controllo il taglio diritto. Da cambiamento la posizione della lama di taglio per ottenere a dimensione differente del franco di larghezza differente lo strato del palo leggero.

Compreso:

Tabella di supporto con la ferrovia

Pressione del carrello dello strato, un pezzo solo

Le doppie lame scrivono il bordo a macchina che fende l'unità con il motore e la trasmissione.

8. Conicità che fende unità

La macchina di taglio della conicità è bassa per principio di taglio di rotolamento tagliare la lamiera di acciaio. C'è un carrello nella parte anteriore dell'unità di taglio. È per controllo il grado di taglio della conicità. Da cambiamento la posizione del tappo sul carrello per controllare il tasso di taglio della conicità.

Compreso:

Tabella di supporto con la ferrovia

Pressione del carrello dello strato, un pezzo solo

Le singole lame scrivono il bordo a macchina che fende l'unità con il motore e la trasmissione.

9. Tipo tavola della palla di sostegno per lo strato finito della conicità

10. Sistema elettrico:

Tavola di controllo centrale.

Lo SpA, invertitore del driver di CA ha la caratteristica della risposta rapida e di buona attività, che può efficacemente controllare l'accuratezza e la velocità di marcia di misurazione.

11. Circuito idraulico:

Potenza idraulica 25L/min

Compreso: stazione idraulica, valvole, serbatoio dell'olio, tubo unito e molle, tubo duro ecc.

Che cosa è la differenza con il nostro taglio alla lunghezza e ad altre?

Il taglio tradizionale alla lunghezza taglia appena la bobina d'acciaio in strati. Ma i nostri sono progettati specialmente per il palo leggero, può tagliare la bobina d'acciaio in strati, ma allo stesso tempo, può anche tagliare lo strato in una piccola larghezza laterale, una grande larghezza laterale, simile ad a forma di scala.

Comunicazione con i clienti

: Come al formato con una piccola larghezza laterale e ad uno grande strato laterale di larghezza da questa macchina?

B: In primo luogo, c'è un doppio bordo che fende l'unità, è per il taglio del bordo della raschiatura del piatto d'acciaio laminato a caldo per ottenere la larghezza esatta per il palo leggero e poi possiamo usare la nostra conicità che fende l'unità per tagliare la lamiera di acciaio in 2 pezzi con uno del lato uno e piccolo più grande strato laterale. C'è un carrello nella parte anteriore dell'unità di taglio. È per controllo il grado di taglio della conicità. Da cambiamento la posizione del tappo sul carrello per controllare il tasso di taglio della conicità.

: Quanti modelli ci fanno hanno per il taglio alla lunghezza?

B: Abbiamo tre generi, 6X1600-12meters (la lunghezza di taglio massima è 12meters), 6X1600-14 metri (14 metri massimi) e 6X1600-16 metri (16 metri massimi)

: Quanto tempo è il vostro periodo di garanzia di qualità

Un anno. E quando la macchina arriva all'officina del cliente, invieremo l'ingegnere ad incaricare la macchina e daremo la formazione. Ma anche, il cliente può lasciare il loro ingegnere alla nostra officina studiare prima della consegna.
