Name: tagliatrice della porta di 350mm 2000mm palo leggero 360 gradi
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: LDC-300/2000
Availability: InStock

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome prodotto: Macchina per il taglio di porte a palo leggero

Modello: LDC-350/2000

Applicazione: polo conico, polo rotondo e polo ottagonale

Diametro esterno: 350

Angolo di rotazione: Qualsiasi angolo 0 ~ 360 gradi

Evidenziare:

tagliatrice della porta di 2000mm palo leggero

tagliatrice della porta di 350mm palo leggero

tagliatrice di alluminio di CNC di 360 gradi

Informazioni di base

Luogo di origine: Wuxi, Cina

Marca: CMC

Numero di modello: LDC-300/2000

Termini di pagamento e spedizione

Imballaggi particolari: Nudo

Tempi di consegna: Secondo la situazione reale

Termini di pagamento: T/t, l/c, d/a, d/p

Capacità di alimentazione: Secondo i requisiti

Galleria

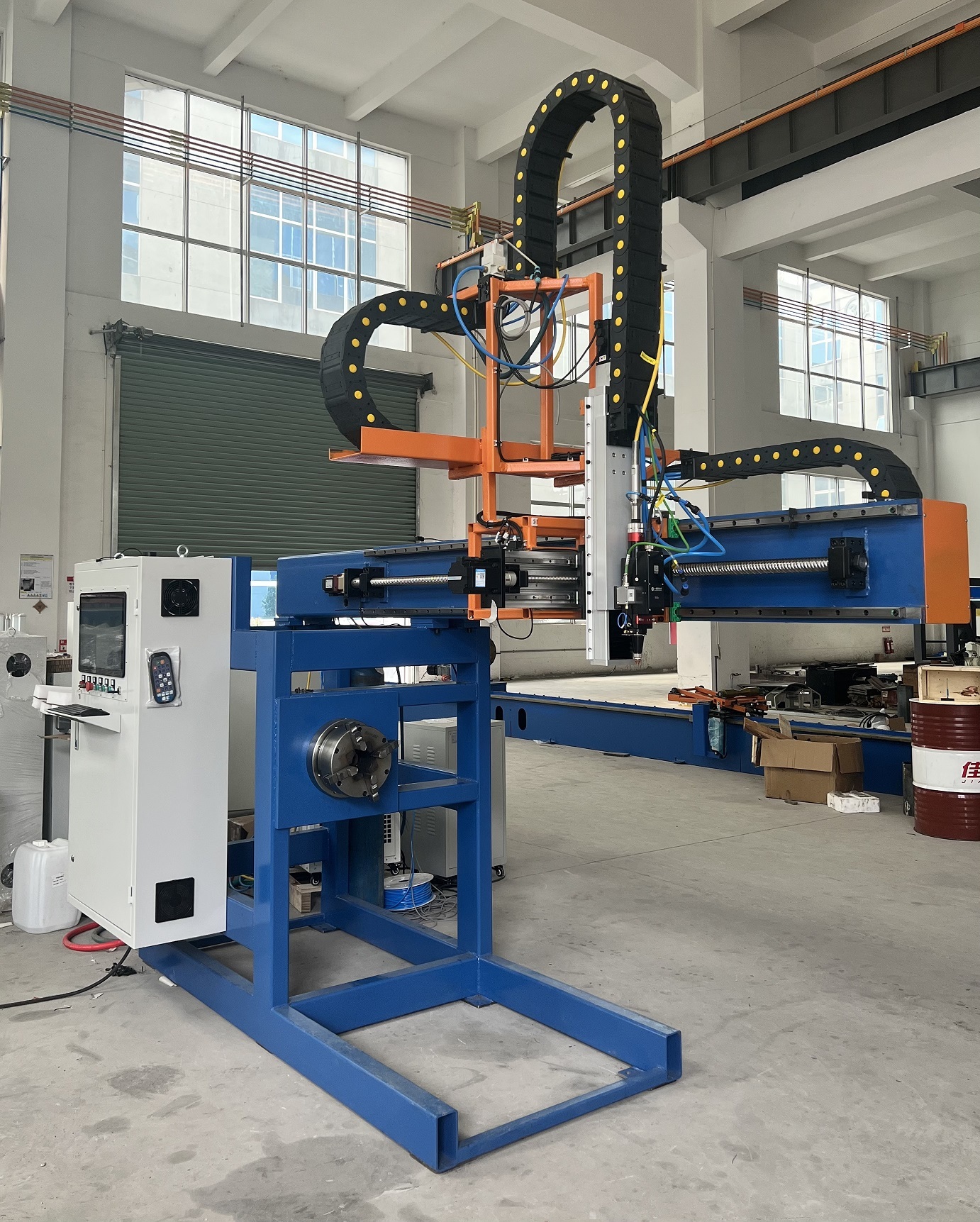

tagliatrice della porta di 350mm 2000mm palo leggero 360 gradi

Descrizione di prodotto

Macchina per il taglio delle porte a poli di luce laser CNC, modello: LDC-300/2000

Motore di accensione a laser a controllo numerico, tipo: LDC-300/2000

(adatta a poli rotondi, conici, ottagonali e poligonali)

Applicazione:

È adatto per il taglio CNC a polo conico, polo rotondo e polo leggero ottagonale.

Può tagliare qualsiasi forma progettata da un computer.

La fonte di taglio è un laser automatico, quindi la velocità di taglio sarà molto più veloce e la qualità del taglio è migliore rispetto al taglio a plasma e a fiamma.la spaziatura di taglio è relativamente piccola, e i pezzi tagliati sono generalmente utilizzati come coperture per porte.

适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割,切割形状可以是任何电脑CAD可绘图的图形都可以通过随机附带的专用软件来切割.

La fonte di taglio è un laser automatico, quindi la velocità di taglio sarà molto veloce, e il taglio a luce è un cerchio intero, la qualità del taglio è migliore rispetto al taglio a plasma e fiamma.

由于使用激光切割方式,切割隙比较小,切割下来的部分通常可以作为门盖使用.

Parametro principale

- No, no, no, no.	Articolo	Parametro
1	Materiale per pali 杆子材料	Acciaio
2	Lunghezza massima di taglio, asse X Lungozza di taglio più importante, asse X	2000 mm (per il taglio di una sola corsa)
3	Angolo di rotazione, asse A rotate in angolo, asse A	Qualsiasi angolo da 0 a 360 gradi
4	Corrente orizzontale dell'asse Y	300 mm
5	Diametro esterno del tubo minil più piccolo diametro	60
6	tubo massimodiametro esterno massimo diametro del bastone	300
7	Peso massimo del palo massimo peso del palo	350 kg
8	Lunghezza massima del palo	12m, 14m
9	Sistema di controllo CNC sistema di controllo numerico	Sistema di controllo dei tubi a forma diversa Fangio L6000
10	Fibra laser 激光光源	√ √ √ √ √ √ Raycus 3 kW
11	Torcia di taglio laser 激光头	E fare due.0
12	Aggiustatore di altezza laser	iHC100B
13	Sistema di regolazione dell'altezza laser	MS-J150
14	Dispositivo di raffreddamento laser 激光冷水机	HL-2000-QG2/2
15	建议使用气体:氧气 Suggerimento di gas di taglio: O2	O2
16	Spessore e velocità di taglio √ √ √ √ √	见 allegati Cfr. allegato
17	Taglio di spazi	Circa 0,3-0,5 mm
	Motore principale/marca 电机	Servomotore 伺服
18	Asse di controllo asse di controllo	4 assi ((X, Y, A, Z) 4 asse di controllo (X, Y, A, Z)
19	Modalità di lavoro: tipo di catena di montaggio, a sinistra e a destra, direzione di produzione a senso unico 工作形式:流水线型式,左进右出,一个生产方向	I pali in attesa di taglio devono essere posizionati su un lato della macchina in fila e i pali finiti spostati sull'altro lato della macchina in fila.carico e scarico rapidi. in attesa di tagliare il palo di lampada ordinato schierato in una parte della macchina, il palo di lampada completato sarà spostato in modo ordinato verso l'altra parte della macchina.
20	Temperatura ambientale 环境温度	0-45°C
21	Umidità 湿度	< 90%, senza condensazione
22	Ambiente circostante	Ventilazione, niente scosse. Il vento, il tremore.
23	Voltaggio di ingresso pressione elettrica di ingresso (Può essere personalizzato in base alle esigenze di tensione del paese dell'acquirente.) Si può fornire la tensione elettrica nazionale secondo il cliente.	单相Fase singola, 220V, 50HZ Tre fasi, 380V, 50HZ

Spessore e velocità di taglio

厚度 mm Spessore	切割气体 Gas	Velocità di taglio m/min. velocità di taglio	功率w Potenza	气压bar Pressione dei gas	切割高度 mm Altezza dell'ugello
2	O2	5.5-6.5	3000	0.7~0.9	0.4
3	O2	3.8-4.5	3000	0.7~0.9	0.4
4	O2	3.3-3.6	3000	0.7~0.9	0.4
5	O2	Tre, tre, tre.3	3000	0.5~0.7	0.4
6	O2	2.9-3.1	3000	0.5~0.7	0.4
8	O2	1.2~1.3	3000	0.7~0.9	0.4
10	O2	1.1~1.2	3000	0.7~0.9	0.4
12	O2	0.9~1.0	3000	0.9~1.1	0.4

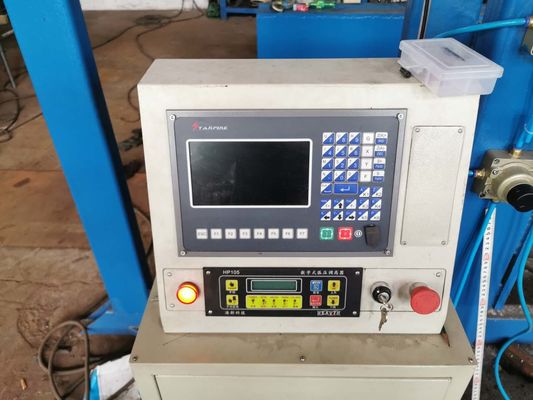

Sistema di controllo CNC Fangling L6000Sistema di controllo del tubo a forma diversaL6000

iMC6610

Controller di movimento

iMC6610

Controller di movimento

Controllo elettrico

Controllo motore

6L impulso ad alta velocità di uscita servo-driver, modalità posizione, massima frequenza 3MHz, contenente controllo dell'asse focale, contenente codificatore 6L

Servo driver ad alta velocità a impulso a 6 vie, modalità posizione, frequenza massima 3 MHz.

Compreso il controllo dell'asse focale e il feedback del codificatore a 6 vie

Ogni asse indipendente servizio di segnalazione e rendimento

Ogni asse ha un servo allarme indipendente e attivare la funzione

prestazioni di controllo del movimento

Performance del controllo del movimento

controllo ciclo1ms

Ciclo di controllo:1 ms

S型 aumento della velocità

Accelerazione e decelerazione a forma di S

贝塞尔曲线拟合算法 (Bè sè 尔曲线拟合算法)

Curva di Bessel algoritmo di adattamento

Segnale di controllo laser

Segnale PWM 2L, opzionale 24V o 5V

Segnale PWM a due vie, 24V o 5V

4LUD0~10V quantità di uscita

4 vie DA0~10V di uscita analogica

总线接口

Interfaccia bus

2*RS232, 2*RS485, 1*RS422, 2*CAN

网络接口

Interfaccia di rete

2*RJ45

Signale IO

Segnale IO

Input 32L, contenente ingresso di limite di asse, basso efficacia.

32 ingressi, compresa l'interfaccia di ingresso limite dell'asse,

basso efficacia.

32L input, alto efficace

32 uscite di via, elevata efficacia

供电

Potenza

Flusso diretto 24V, 3A

DC 24V, 3A

Sistema di lavoro

Condizioni di lavoro

温度-20 °C a +60 °C; relativa umidità 0-95%, senza coagulazione

Intervallo di temperatura: da -20 °C a +60 °C;

Umidità relativa 0-95%, nessuna condensazione

iHC100B

激光调高器激光调高器

iHC100B

Regolare di altezza laser

Controllo elettrico

Controllo motore

模拟量伺服驱动器, velocità modalità

Servo driver analogo, modalità velocità

Signale IO

Segnale IO

上下限位+ 2路输入+ 2路输出

Limiti superiori e inferiori + ingresso in due vie + uscita in due vie

接口

interfaccia

和轴卡网络comunicazione

Comunicare con la rete di schede dell'asse

供电

Potenza

Flusso diretto 24V, 2A

DC 24V, 2A

单腔 fibra luminosa

Generatore laser: Raycus 3KW

Caratteristiche fotologicheCaratteristiche ottiche

功率 Potenza	3000 W
波长范围 Lunghezza d'onda	1080 ± 10 nm
Dimensione del filtro di fibra di uscita Diametro del nucleo della fibra	25 μm /50 μm
Lungozza del cavo	12 m o di regolazione 12 m o su misura
输出连接器 Trasmissione del fascio	QBH 定制 QBH o personalizzato
指示光 Fascio guida	红色Rosso
modalità di lavoro Modalità di funzionamento	continua o modificata Continuo o modulato
偏振方向 Polarizzazione	随机 Random
output功率稳定度 ((25°C) Stabilità di potenza	< ± 1,5% (2 ore)
功率调节范围 Scopo di regolazione della potenza	10%-100%
Frequenza massima di regolazione Frequenza massima di modulazione	5 kHz
dimensioni e peso del dispositivo
Peso	< 35 kg
机身外形 dimensione contorno caratteristica	80 mm402 mm346 mm
caratteristiche elettriche
tensione elettrica tensione	220±20V,AC,PE,50/60Hz
功耗 Consumo di energia	60,0 kW
Interfaccia di controllo	RS232
Scaldo
制冷量需求 Mini. Capacità di raffreddamento ad acqua	4.5 kW
设置温度 Impostazioni della temperatura	25°C (Laser Module a modulo di luce) 30°C (modulo QBH)
Dimensione del tubo di raffreddamento (esterno)	Φ12 mm
Fluido di acqua di raffreddamento Fluido di acqua di raffreddamento	> 20L/min
QBH flusso di acqua refrescante QBH scarico dell'acqua di raffreddamento	1.5~2.0L/min
