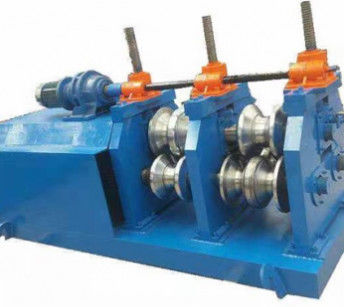

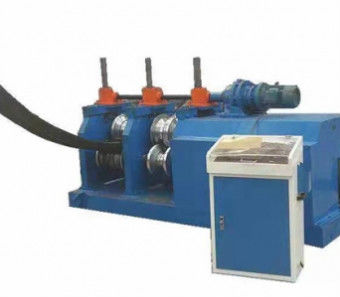

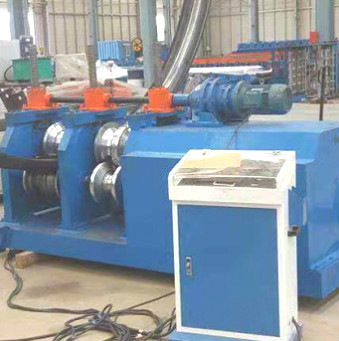

Macchina piegatubi del piatto del rullo dell'acciaio 15KW 3 della guardavia

I.Parametri di base della macchina

1. Proprietà meccaniche e specifiche delle materie prime
2. Materiale: lamiera galvanizzata Q345B
3. Spessore: 2,5-3 mm
4. Larghezza: 450-476 mm
5. Peso: 65 kg
6. Specificativi dei prodotti
7. Prodotto: per disegno del prodotto
8. Larghezza del prodotto: 310 mm ± 5 mm
9. Altezza del prodotto: 81 mm ± 5 mm
10. Specifiche del prodotto
11. Metodo di stampaggio: stampaggio a freddo
12. Velocità di produzione: ≤ 10 m / min
13. Direzione di alimentazione: alimentazione sinistra
14. Tensione principale: 380V, 50Hz
15. Potenza totale dell'unità: circa 20,7 kW
16. Leggio dell'albero motore: 6026
17. Turboelevatazione: SWL10-3 / 23-FU3
18. Motore di propulsione principale: YVP180M-4-15
19. Riduttore: ZQ500-48.57
20. Materiale per cartelloni: A3
21. Materiale dell'albero: 40
22. Materiale di muffa: Gcr15

II.Struttura generale dell'apparecchiatura

Il telaio dell'apparecchiatura è lavorato con piastra di acciaio A3, dopo trattamento di invecchiamento, struttura a 3 rulli, 1 superiore e 2 inferiore, il rulli inferiore adotta una struttura fissa,il rullo superiore adotta regolazione del movimento dello slider, e 3 serie di azionamento della scatola della turbina sono azionati dal motore per regolare la parte superiore e inferiore La scatola della turbina è collegata da una barra di collegamento per garantire la sincronizzazione di 3 serie di scatole,e le 3 piastre di parete indipendenti sono collegati da un albero per garantire il parallelizzazione di tutta la macchina. Il diametro dell'albero del rullo è di 110 mm. Ci sono due serie di stampi a sinistra e a destra, una per l'arco interno e una per l'arco esterno, e un set di motore principale da 15 kW.È azionato da un riduttore ZQ500, che spinge gli alberi inferiori sinistro e destro attraverso ingranaggi.Il modulo degli ingranaggi è di 10 m, uno per ciascun lato sinistro e destro.Il prodotto viene elaborato attraverso la console di comando.

III.Lista di controllo della configurazione delle apparecchiature
