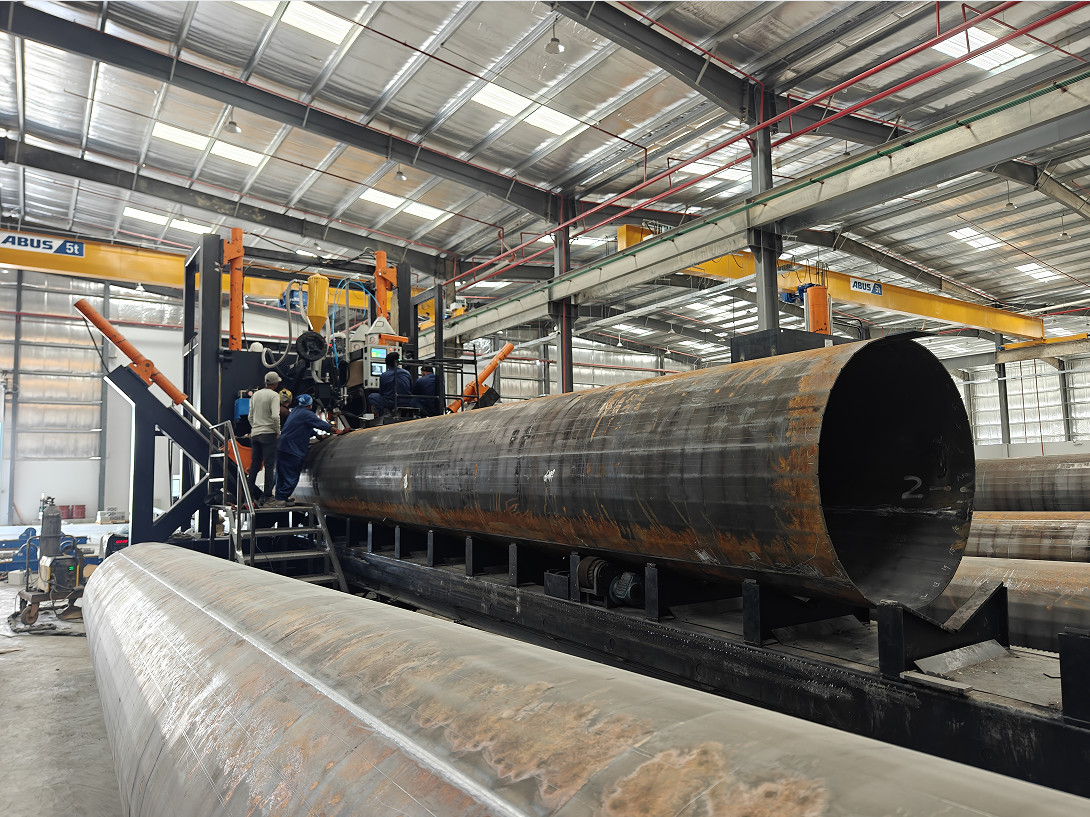

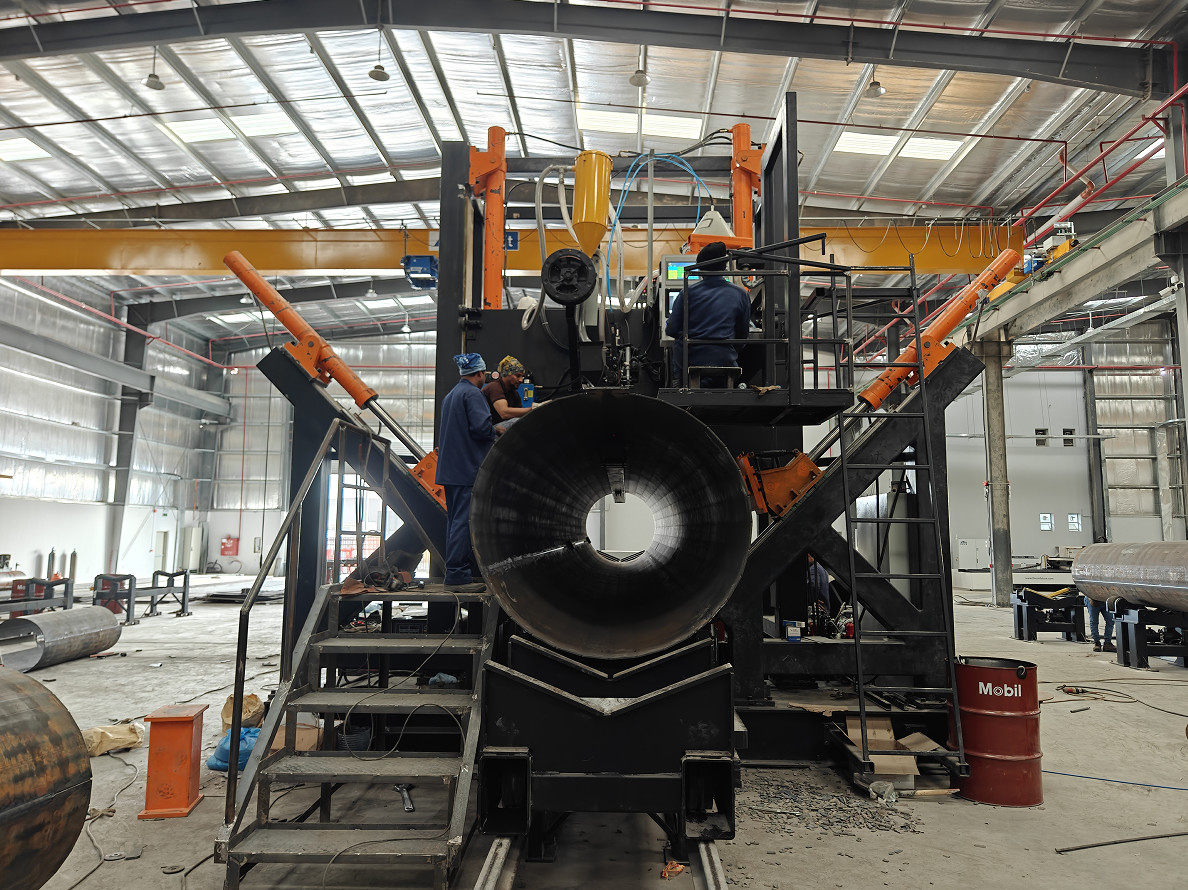

HM1200/12000 Saldatrice a cucitura a masto alto e monopolio

HM1200 / 12000

Saldatrici a cucitura a mastro alto e monopole

La macchina comprende i seguenti elementi:

1. Lungo tavolo da lavoro per il movimento di carrelli e pali.

2. Unità principale del portiere

3. Sistema di azionamento per il carrello a pali in movimento

4. Apparecchi per il controllo delle emissioni di gas

5. Sistema di saldatura ad arco sommerso, compreso il sistema di alimentazione del filo di saldatura.

6. Sistema di recupero del flusso

7. Barra interna in rame con sistema di raffreddamento ad acqua

8. Roller di tipo ascendente, 2 unità

9. sistema idraulico

10. Sistema di controllo

    Fabbricazione
    1	Diametro utilizzabile	300-1200 mm
    2	Lunghezza operabile	12000 mm
    3	Spessore del palo	4.5~12 mm
    4	Piede di pinza quantità	3 unità
    5	Potenza del motore della pompa	5.5 KW
    6	Motore di movimento per carrelli	7 kW, servo CA
    7	Corsa di percorrenza verticale	1000 mm
    8	Forze di lavoro che viaggiano verticalmente	39 tonnellate ((2 cilindri x19,5 tonnellate))
    9	forza lavoro di viaggio laterale	32 tonnellate x 2 pezzi
    10	Saldatura	Saldatura ad arco sommerso, 630A~1000A, in base alle esigenze del cliente. 630A~1000A
    11	Diametro del filo di saldatura	2.5~4mm filo di saldatura, secondo lo spessore del palo per fare la selezione
    12	Velocità di lavoro	0.3~2m/min (Nota: la velocità di spessore differente sarà diversa
    13	Direzione di saldatura	Iniziare la saldatura dalla base dell'estremità più grande fino all'estremità più piccola dell'albero.
    14	capacità di penetrazione	90 per cento
    15	Elementi elettrici principali	Schneider (marchio francese)
    16	PLC	Siemens
    17	Marchio del motore principale (per pompe idrauliche)	Siemens
    18	Servomotore	Siemens
    19	Potenza di saldatura Marca e modello	Saldatura ad arco sommerso Kaiyuan (fabbrica Panasonic Janpan in Cina)
    20	Peso	26 tonnellate
    21	Dimensioni totali (mm)	31000x5500x5100 mm (LXWXH)

Applicazione:

Per la saldatura a cucitura automatica(per alberi,Monopolio ecc.).

HIGHMAST POLE SHUT-WELDING MACHINE, è adatto per un tipo di guscio o due guscio poligonale e cerchio conico. è una linea di saldatura automatica,la struttura di tipo portiere è fissa e con sistema di saldaturaIl cilindro idraulico spinge la ruota di fissaggio per chiudere il palo e fare la saldatura allo stesso tempo.

Per due pali di cucitura, quando la prima saldatura di cucitura è terminata, il rullo inferiore si alza e ruota il palo in un'altra posizione di cucitura per iniziare la seconda saldatura di cucitura.
