| Marchio: | CMC |
| Model Number: | HM2500/18000 |
| MOQ: | 1 insieme |
| prezzo: | According to the machine requirements |
Macchine per la saldatura a scatto a poli CNC
Modello:HM2500/18000
Saldatrici a cucitura a mastro alto e monopole
| Fabbricazione | ||
| 1 | Diametro utilizzabile | 500-2500 mm |
| 2 | Lunghezza operabile | 18000 mm |
| 3 | Spessore del palo | 5 ~ 25 mm |
| 4 | Piede di pinza quantità | 3 unità |
| 5 | Potenza del motore della pompa | 5.5KW |
| 6 | Motore di movimento per carrelli | 7 kW, servo CA |
| 7 | Corsa di percorrenza verticale | 2000 mm |
| 8 | Forze di lavoro che viaggiano verticalmente | 39 tonnellate ((2 cilindri x19,5 tonnellate)) |
| 9 | forza lavoro di viaggio laterale | 32 tonnellate x 2 pezzi |
| 10 | Saldatura | Configurazione standard: Saldatura a doppio arco a doppio filo a arco sommerso Fornitore di alimentazione per saldatura ad arco immerso in corrente continua modello ZD5-1250B: Potenza di ingresso AC380V, trifase, 50 Hz Capacità nominale di ingresso 88KVA Corrente di uscita DC250A DC1250A Durata di carico nominale 100% Fornitore di alimentazione per saldatura ad arco sommerso a corrente alternata modello BXL5-1250: Potenza di ingresso AC380V, bifase, 50 Hz Capacità nominale di ingresso 110KVA Corrente di uscita DC250A DC1250A Durata di carico nominale 60% Marca della macchina di saldatura: Tangshan Kaiyuan |
Saldatura Opzione: Lincoln, Stati Uniti | Saldatura a doppio arco a doppio filo a arco sommerso Fornitore di alimentazione per saldatura ad arco immerso in CC modello DC-1000 Innesco del filo: NA3 Controller: NA3 Fornitore di alimentazione per saldatura ad arco sommerso a corrente alternata modello AC-1200 Innesco del filo: NA3 Controller: NA4 | |
| 11 | Diametro del filo di saldatura | 3~5mm filo di saldatura, secondo lo spessore del palo per fare la selezione |
| 12 | Velocità di lavoro | 0.2~1m/min (Nota: la velocità di spessore sarà diversa) |
| 13 | Direzione di saldatura | Iniziare la saldatura dalla base dell'estremità più grande fino all'estremità più piccola dell'albero. |
| 14 | capacità di penetrazione | 90 per cento |
| 15 | Elementi elettrici principali | Schneider (marchio francese) |
| 16 | PLC | Siemens |
| 17 | Marchio del motore principale (per pompe idrauliche) | Siemens |
| 18 | Servomotore | Siemens |
| 19 | Potenza di saldatura Marca e modello | Saldatura ad arco sommerso Kaiyuan (fabbrica Panasonic Janpan in Cina) Opzione: Lincoln, Stati Uniti |
| 20 | Peso | 40 t |
| 21 | Dimensioni totali (mm) | 43000x6500x5500 mm (LXWXH) |
Applicazione: per poli di saldatura a cucitura automatica(per alberi,monopolio ecc.)
HIGHMAST POLE AND MONOPOLE SHUT-WELDING MACHINE, è adatto per una conchiglia o due conchiglia tipo poliestere e cerchio conico. è una linea di saldatura automatica,la struttura di tipo portiere è fissa e con sistema di saldaturaIl cilindro idraulico spinge la ruota di fissaggio per chiudere il palo e fare la saldatura allo stesso tempo.
Per due pali di cucitura, quando la prima saldatura di cucitura è terminata, il rullo inferiore si alza e ruota il palo in un'altra posizione di cucitura per iniziare la seconda saldatura di cucitura.
La macchina comprende i seguenti elementi:
Lungo tavolo da lavoro per il movimento di carrelli e pali.
Unità principale del portiere
Sistema di azionamento per il carrello a pali in movimento
Apparecchi per il controllo delle emissioni di gas
Sistema di saldatura ad arco sommerso, compreso il sistema di alimentazione del filo di saldatura.
Sistema di recupero del flusso
Barra interna in rame con sistema di raffreddamento ad acqua
Roller di tipo ascendente, 2 unità
sistema idraulico

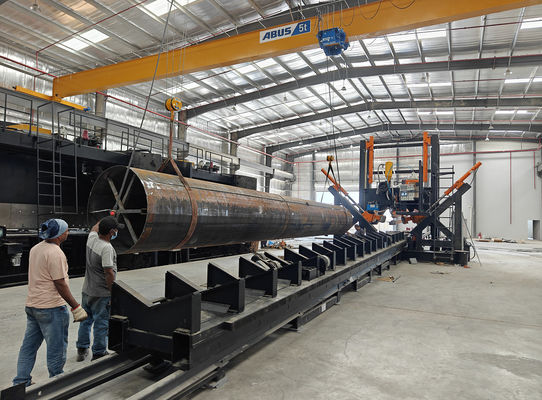

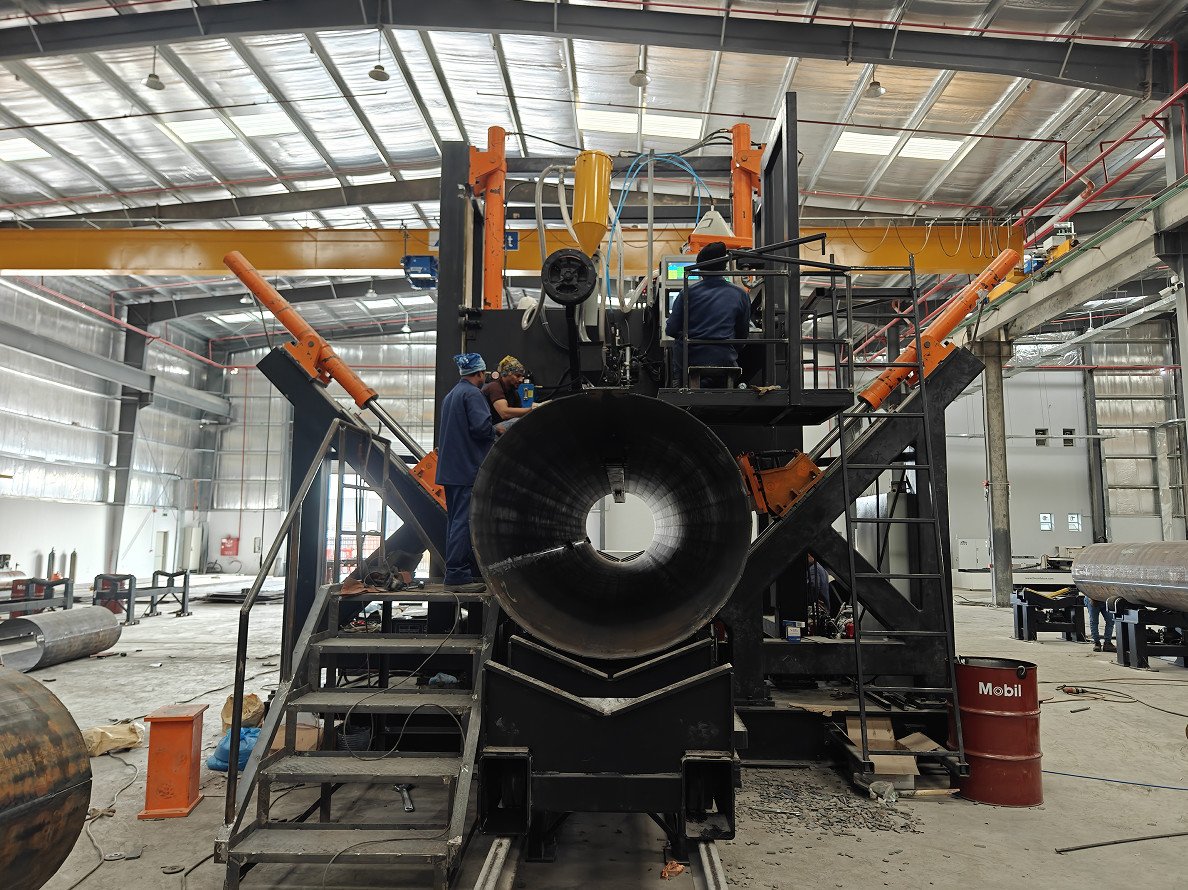

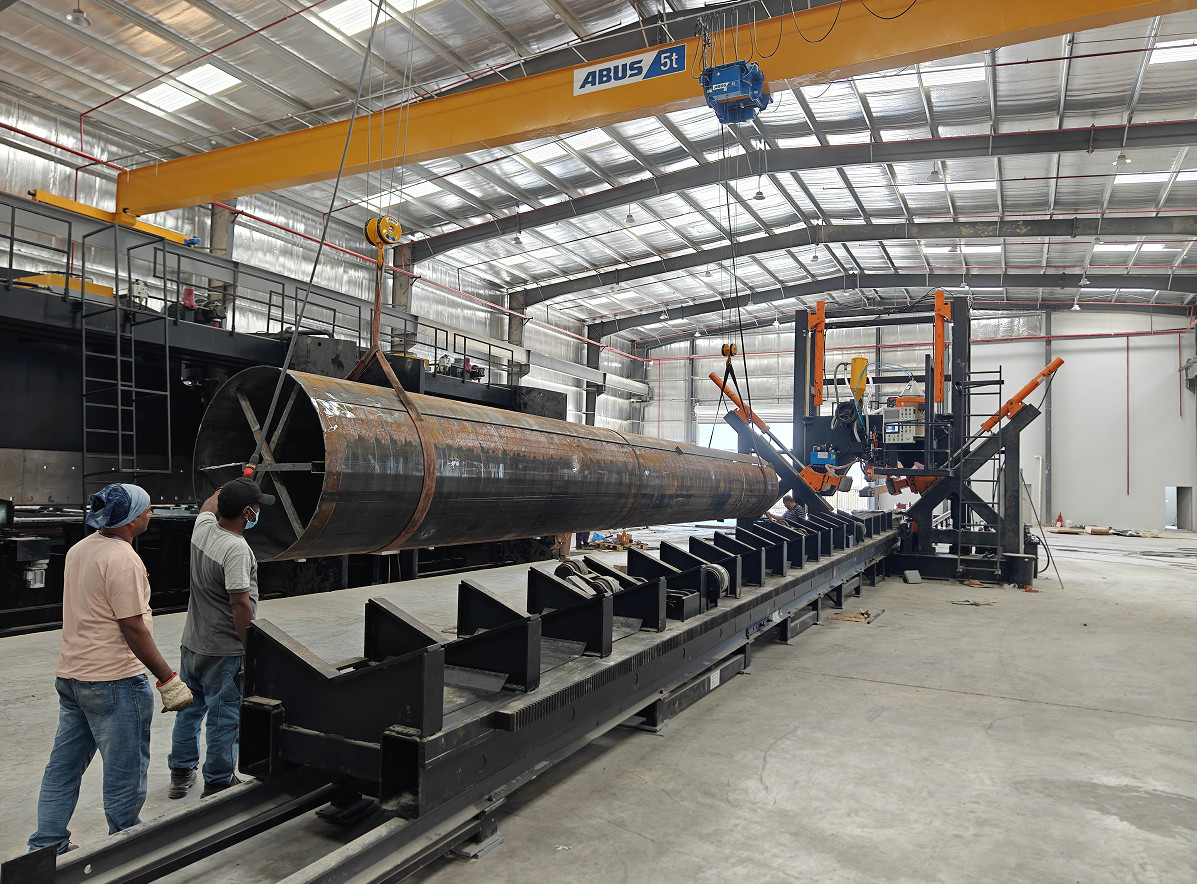

foto di riferimento
