| Marchio: | CMC |
| Model Number: | HM1600/16000 |
| MOQ: | 1 insieme |
| prezzo: | According to the machine requirements |
| Capacità di approvvigionamento: | Secondo la situazione reale |
Macchine per saldatura a chiusura a poli di alto mastro
Modello: HM1600/16000
Applicazione: per poli di saldatura a cucitura automatica (per alto mastro), monopolio ecc.)

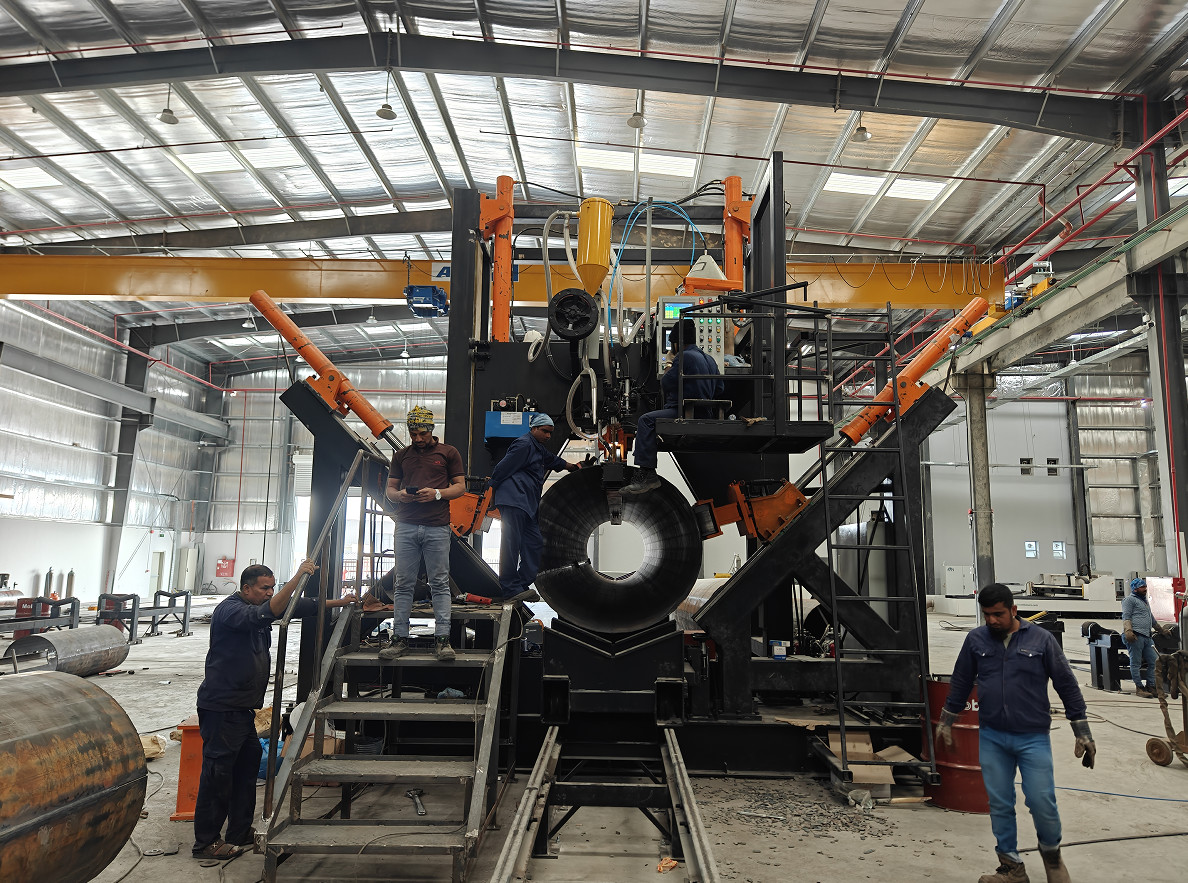

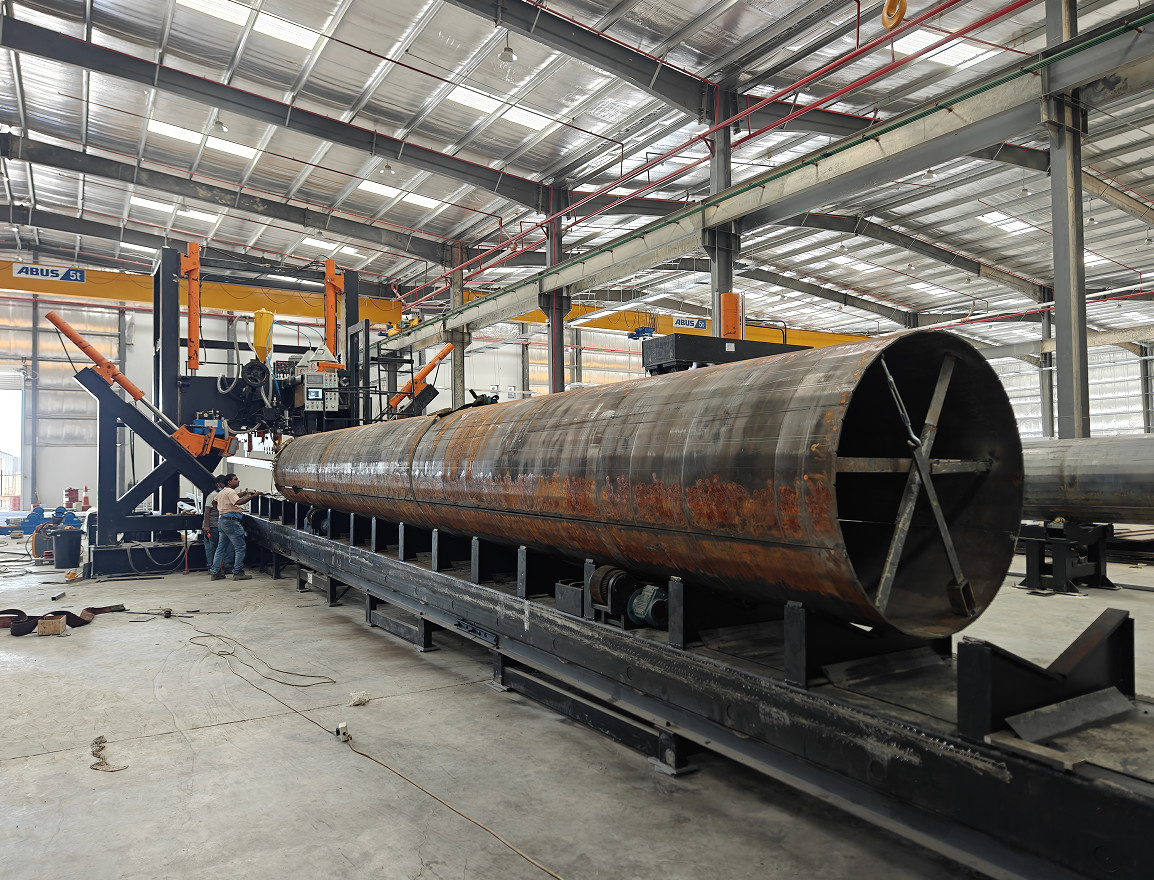

HIGHMAST POLE SHUT-WELDING MACHINE, è adatto per un tipo di guscio o due guscio poligonale e cerchio conico. è una linea di saldatura automatica,la struttura di tipo portiere è fissa e con sistema di saldaturaIl cilindro idraulico spinge la ruota di fissaggio per chiudere il palo e fare la saldatura allo stesso tempo.
Per due pali di cucitura, quando la prima saldatura di cucitura è terminata, il rullo inferiore si alza e ruota il palo in un'altra posizione di cucitura per iniziare la seconda saldatura di cucitura.
La macchina comprende i seguenti elementi:
Lungo tavolo da lavoro per il movimento di carrelli e pali.
Unità principale del portiere
Sistema di azionamento per il carrello a pali in movimento
Apparecchi per il controllo delle emissioni di gas
Sistema di saldatura ad arco sommerso, compreso il sistema di alimentazione del filo di saldatura.
Sistema di recupero del flusso
Barra interna in rame con sistema di raffreddamento ad acqua
Roller di tipo ascendente, 2 unità
sistema idraulico
Sistema di controllo
| Fabbricazione | ||
| 1 | Diametro utilizzabile | 350-1600 mm |
| 2 | Lunghezza operabile | 16000 mm |
| 3 | Spessore del palo | 6~16 mm |
| 4 | Piede di pinza quantità | Tre unità. |
| 5 | Potenza del motore della pompa | 5.5 KW |
| 6 | Motore di movimento per carrelli | 7 kW, servo CA |
| 7 | Corsa di percorrenza verticale | 1100 mm |
| 8 | Forze di lavoro che viaggiano verticalmente | 39 tonnellate ((2 cilindri x19,5 tonnellate)) |
| 9 | forza lavoro di viaggio laterale | 32 tonnellate x 2 pezzi |
| 10 | Saldatura | Saldatura ad arco sommerso, 1250A |
| 11 | Diametro del filo di saldatura | 2.5~4mm filo di saldatura, secondo lo spessore del palo per fare la selezione |
| 12 | Velocità di lavoro | 0.5~2m/min (Nota: la velocità di spessore differente sarà diversa |
| 13 | Direzione di saldatura | Iniziare la saldatura dalla base dell'estremità più grande fino all'estremità più piccola dell'albero. |
| 14 | capacità di penetrazione | 90 per cento |
| 15 | Elementi elettrici principali | Schneider (marchio francese) |
| 16 | PLC | Siemens |
| 17 | driver di frequenza del motore |
Schneider (marchio francese) O Delta (marchio taiwanese) |
| 18 | Marchio del motore principale (per pompe idrauliche) | Siemens |
| 19 | Servomotore | Siemens |
| 20 | Potenza di saldatura Marca e modello |
Saldatura ad arco sommerso Kaiyuan (fabbrica Panasonic Janpan in Cina) |
| 21 | Peso | 28 t |
| 22 | Dimensioni totali (mm) | 35000x5500x5100 mm (LXWXH) |
