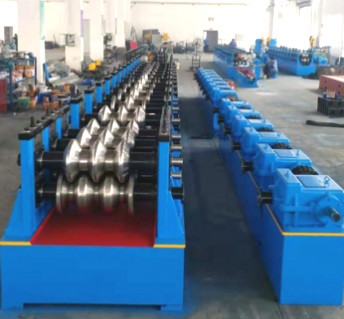

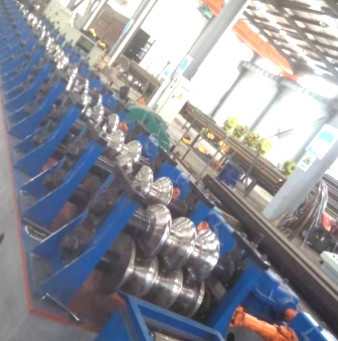

Tre rotolo della guardavia delle onde 2.5mm che forma macchina

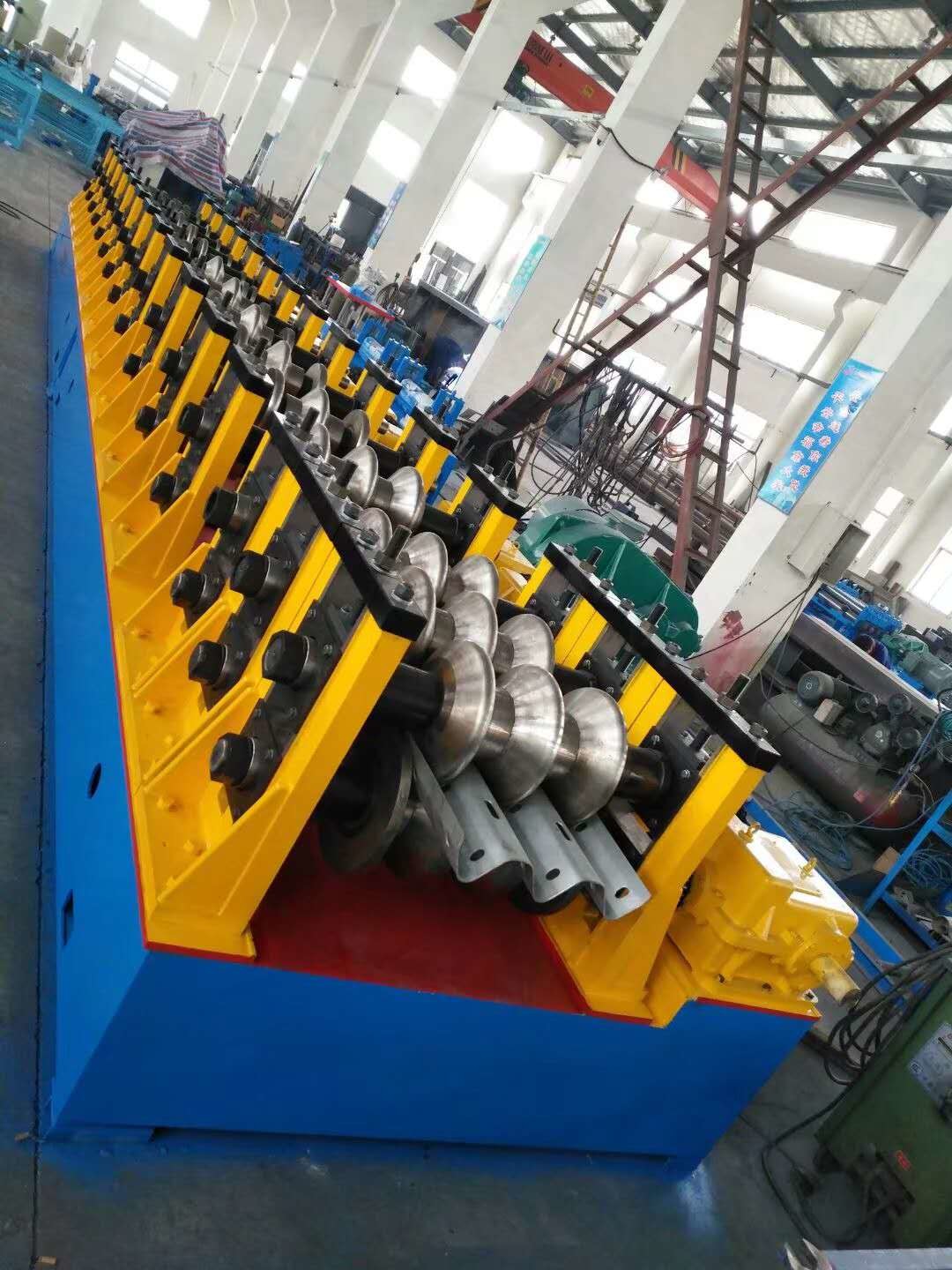

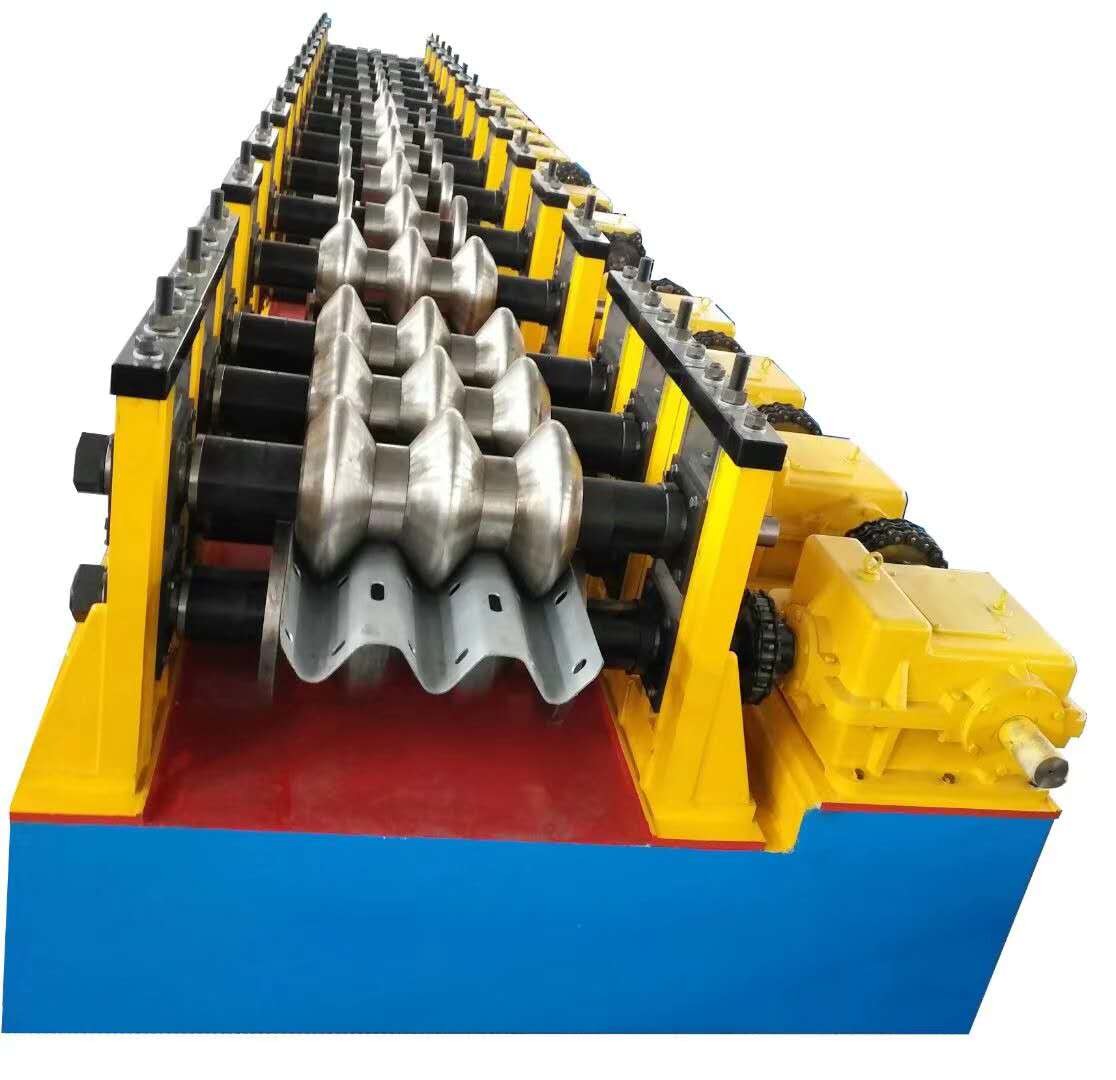

Rullo della guardavia di tre onde che forma macchina

Parametri della macchina di I.Basic

1. Proprietà meccaniche e specifiche delle materie prime
2. Materiale: Lamiera galvanizzato Q345B
3. Spessore: 2.5~3.0mm
4. Larghezza: 450-476mm
5. Peso: 65KG
6. Specifiche dei prodotti
7. Prodotto: disegno del sottoprodotto
8. Larghezza del prodotto: ± 5mm di 310mm
9. Altezza del prodotto: ± 5mm di 81mm
10. Specifiche di prodotto
11. Formazione del metodo: Formazione Cold roll
12. Velocità di produzione: ≤10m/min
13. Direzione d'alimentazione: alimentazione sinistra
14. Tensione principale: 380V, 50Hz
15. Potere totale dell'unità: circa 20.7KW
16. Cuscinetto dell'albero motore: 6026
17. Ascensore di Turbo: SWL10-3/23-FU3
18. Motore dell'impulso principale: YVP180M-4-15
19. Riduttore: ZQ500-48.57
20. Materiale del Wallboard: A3
21. Materiale dell'asse: 40
22. Materiale della muffa: Gcr15

II.Overview della struttura dell'attrezzatura

La struttura di attrezzatura è elaborata dal piatto d'acciaio A3, dopo il trattamento invecchiante, una struttura di 3 rulli, 1 superiore e 2 più bassi, il rullo più basso adotta una struttura fissa, il rullo superiore adotta l'adeguamento del movimento del cursore e 3 insiemi dell'azionamento del contenitore di turbina sono determinati dal motore per regolare il superiore e più basso il contenitore di turbina è collegato da una biella per assicurare la sincronizzazione di 3 insiemi delle scatole ed i 3 piatti di parete indipendenti sono collegati da un'asse per assicurare il parallelismo della macchina di tutto. Il diametro dell'asse di rullo è 110mm. Ci sono due insiemi delle muffe sui left and right, su uno per l'arco interno e su uno per l'arco esterno e su un insieme del motore principale 15KW. È guidato da un riduttore ZQ500, che guida le assi più basse destre e sinistre tramite gli ingranaggi. Il modulo dell'ingranaggio è 10m, uno per ciascuno destro e sinistro. Il prodotto è elaborato tramite la console dell'operazione.

Lista di controllo di configurazione di III.Equipment
