Macchina di modello della Chiudere-saldatura di HM800-14000 palo leggero per l'alto albero unipolare

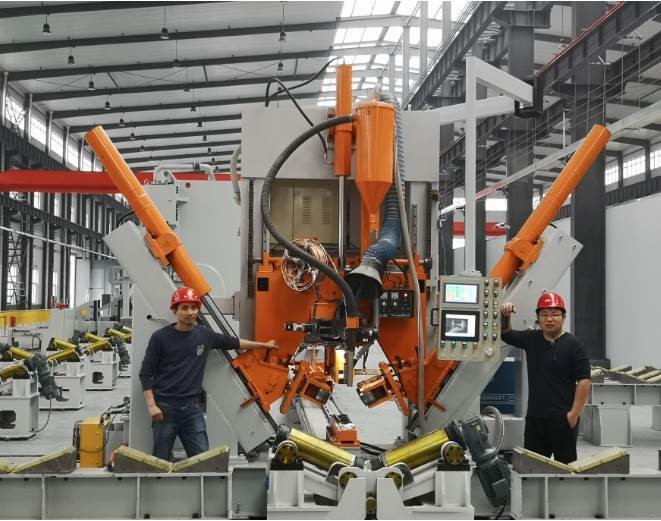

MACCHINA PER SALDATURA LONGITUDINALE DI PALI (HIGH MAST)

Modello: HM800/14000 / Saldatura ad arco sommerso

Panoramica del prodotto

Questa macchina automatica per la saldatura longitudinale di pali è appositamente progettata per pali monopolo, pali ad alta visibilità, pali per comunicazioni 5G e pali per illuminazione stradale standard. È una linea automatizzata di chiusura e saldatura longitudinale che fornisce saldature consistenti e di alta qualità su pali poligonali e conici di medie dimensioni, in particolare pali con una singola giunzione longitudinale. Il carrello motorizzato tira il palo attraverso la zona di saldatura a velocità regolabile, mentre i cilindri idraulici azionano le ruote di pressione per bloccare saldamente il palo durante la saldatura. Il risultato: una giunzione dritta e priva di torsioni con deformazione minima, ciclo dopo ciclo.Specifiche chiaveArticolo

Parametro

Il sistema CNC regola automaticamente la pressione di bloccaggio, la posizione del piedino di pressione e la velocità di avanzamento al variare del diametro del palo, mantenendo la giunzione perfettamente chiusa durante tutta la saldatura per risultati fluidi e consistenti.

1. Saldatura priva di torsioniCostruita su un processo precedente correttamente allineato, la giunzione saldata del palo presenta zero torsioni. Nessun operatore deve fare leva o torcere il palo dietro la macchina per riallineare la giunzione, risparmiando manodopera significativa.
2. Azionamento a frequenza variabile con freno elettricoL'azionamento del palo utilizza il controllo VFD con freno elettrico, garantendo un avvio e un arresto stabili per una saldatura pulita all'inizio e alla fine. Il sistema salda l'intera lunghezza dall'estremità piccola all'estremità inferiore con quasi nessun residuo non saldato, riducendo il lavoro manuale a valle.Tre set di rulli di bloccaggioLa distribuzione della pressione su 3 set di rulli riduce la pressione superficiale e minimizza i graffi sulla superficie del palo. Ideale per pali ottagonali, poligonali e conici, sia a diametro costante che rastremati.
3. Carrello motorizzato a ritorno rapidoIl carrello a spinta ritorna automaticamente, senza spinta manuale, riducendo l'affaticamento dell'operatore.
4. Bloccaggio posteriore pneumaticoIl carrello di spinta posteriore utilizza un dispositivo di bloccaggio pneumatico, più semplice e veloce del bloccaggio manuale.Saldatura ad arco sommersoPenetrazione profonda, cordone di saldatura liscio, bassa proiezione, alto tasso di deposizione, ideale per la produzione di pali a parete spessa.

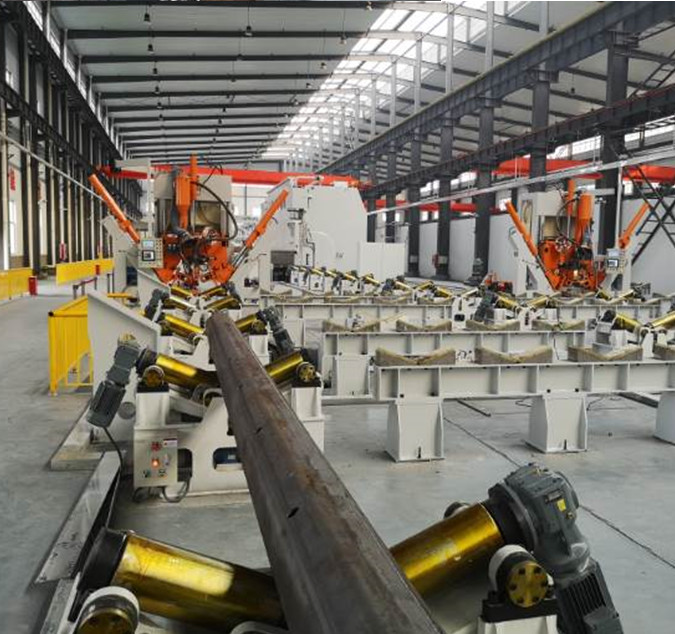

5. Scarico a rulli (carico/scarico sullo stesso lato)Il lato di scarico utilizza un supporto a rulli per un facile carico e scarico e supporta l'automazione a monte/a valle. Il carico e lo scarico possono avvenire sullo stesso lato, quindi l'operatore lavora solo nella posizione della macchina principale, senza lunghe camminate, riducendo notevolmente l'intensità del lavoro.
6. Dispositivo di guida posteriore adattivo del paloLa guida posteriore si regola in modo adattivo, quindi la posizione della giunzione di saldatura raramente necessita di regolazioni manuali in pratica.
7. Tracciamento della giunzione basato su telecameraUna telecamera montata sulla testa di saldatura proietta la giunzione sullo schermo del pannello di controllo principale, rendendo semplice il tracciamento della giunzione e riducendo il carico di monitoraggio dell'operatore.
8. Sistema idraulico e CNC autoprogettatoGarantisce che il palo saldato rimanga rotondo con deformazione minima.Operatore singoloÈ richiesta solo 1 persona per operare l'intera linea.
9. 5 set di supporti a rulli di scaricoAdatti per pali da 12 m e 14 m.
10. Direzione di lavoro personalizzabileLe macchine possono essere configurate per operare da sinistra a destra o da destra a sinistra per adattarsi al layout del tuo laboratorio.
11. Progettazione personalizzata disponibilePossiamo progettare e produrre macchine speciali per soddisfare diversi tipi di pali e requisiti di produzione in tutto il mondo.
12. Configurazioni opzionaliSistema di blocco di raffreddamento in rameInstallato all'interno del palo luminoso per aumentare il tasso di penetrazione della saldatura. Include 2 set di blocchi di rame per pali conici e ottagonali.Rullo di bloccaggio per pali di illuminazione stradale standard
13. Allarga il range di diametro a 60 – 800 mm (pali tondi e conici).Rullo di bloccaggio per pali di illuminazione stradale ottagonali
14. Diametro minimo 60 mm.Dispositivo di bloccaggio posteriore per pali di illuminazione stradale
15. Include un piccolo strumento per pali molto corti (ad es. bracci da 1 – 2 m).Composizione della macchina

Banco di lavoro lungo per il movimento del carrello

• Telaio principale a portaleSistema di trascinamento del carrello
• Supporto a rulli di scarico — 5 set (per pali da 12 m / 14 m)Rulli di bloccaggio per pali di medie dimensioniSistema di saldatura ad arco sommerso con trainafiloSistema di recupero del flusso
• Sistema idraulicoSistema di controllo
• Set di rulli di bloccaggio in base ai requisiti del palo del clienteStandard: 1 set per pali monopolo / high-mast / 5G

Opzionale: 1 set per pali di illuminazione stradale, min. Ø60 mm (tondi e conici)

1. Opzionale: 1 set per pali di illuminazione stradale, min. Ø60 mm (ottagonali)
2. Opzionale: dispositivo di bloccaggio posteriore per pali di illuminazione stradale (incl. strumento per bracci corti da 1–2 m)
3. Opzionale: sistema di blocco di raffreddamento in rame (2 set per pali conici e ottagonali)
4. Scenari di applicazione
5. Pali per illuminazione ad alta visibilità
6. Pali monopolo (traffico / segnale / telecamera)
7. Pali per comunicazioni 5G
8. Pali per illuminazione stradale standard e decorativi
9. Pali ottagonali, poligonali e conici
10. FAQ
    • D1: Qual è la lunghezza e il diametro massimo del palo che questa macchina può gestire?
    • R: La configurazione standard gestisce pali fino a 14.000 mm di lunghezza e 200 – 800 mm di diametro. Con il rullo di bloccaggio opzionale per pali di illuminazione stradale, il range di diametro si estende fino a 60 mm.
    • D2: Questa macchina può saldare sia pali conici/rastremati che pali dritti (a diametro costante)?
    • R: Sì. Il sistema CNC regola automaticamente la pressione di bloccaggio e la velocità di avanzamento al variare del diametro, quindi gestisce sia pali conici che a diametro costante, inclusi profili ottagonali e poligonali.
11. D3: La macchina può essere personalizzata per il layout del mio laboratorio?

R: Sì. Offriamo macchine con diverse direzioni di lavoro (da sinistra a destra o da destra a sinistra) e possiamo progettare configurazioni personalizzate per tipi di pali speciali, lunghezze o requisiti di produzione.
