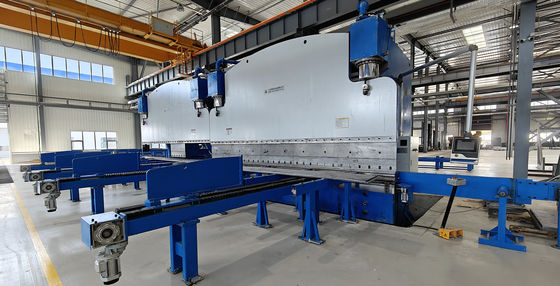

Macchina di frenatura a pressione idraulica rapida Cnc per la realizzazione di pali leggeri e alberi alti
Applicazione: fabbricazione di pali e alberi
| Fabbricazione |
| 1 |
Tipo |
Multi-macchina Tandem idraulica CNC elettro-idraulica sincronizzata |
| 2 |
Forza di lavoro |
2X650T |
| 3 |
Lunghezza del tavolo |
2X6000 mm |
| 4 |
distanza tra le cornici |
4800 mm |
| 5 |
Profondezza della gola |
1500 mm |
| 6 |
Altezza aperta |
1255 mm |
| 7 |
Ictus |
320 mm |
|
8
|
Lavorare
Velocità
|
Scarico |
70 mm/s |
| Lavorare |
7.5 mm/s |
| Ritorno |
75 mm/s |
| 9 |
Motore principale |
2x45kw (marca Siemens) |
| 10 |
Sistema CNC |
Tipo: DELEM DA52S
Delem Co., Paesi Bassi
Asse 2 (Y1,Y2) con sistema di arrotolamento del tavolo
|
| 11 |
Strumento |
con un'impostazione di punzione di 1 V e un'impostazione regolabile di 1 V
Il tavolo di lavoro con sistema di coronazione (sistema di compensazione)
di larghezza superiore a 50 mm
|
| 12 |
Sigillo nelle bombole |
NOK, fabbricato in Giappone o SFK |
| 13 |
Componenti idraulici |
BOSCH-Rexroth -, Germania |
| 14 |
Pompa idraulica |
BOSCH-Rexroth -, Germania o SUNNY, USA |
| 15 |
Sensore di visualizzazione raster lineare |
HEIDENHAIN, GERMANIA |
| 16 |
Elementi elettrici principali nell'armadio |
Schneider |
| 17 |
peso |
2x72000 kg |
| 18 |
Dimensione complessiva ((mm) LxWxH |
2xx6250x3840x5920 (escluso il supporto anteriore) |
| 19 |
Imballaggio: |
con copertura di plastica
La macchina deve essere smontata durante il trasporto. Il nostro ingegnere dovrebbe andare dal cliente per assemblarla e regolare.
|
Importi di opzione:
| |
Opzione 1 |
Con un portautensili, spessore 18 mm
Con uno strumento in alto,

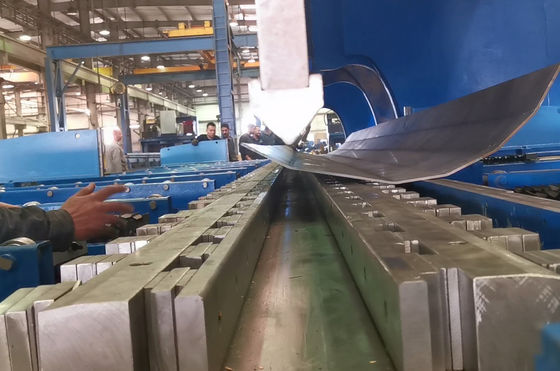

Questi due sono per la realizzazione di min 60mm OD ottagonale tipo di lampada a chiocciola palo
|
| |
Opzione 2 |
Ulteriori 2 set di attrezzi a cerchio e 1 set di attrezzi a fondo adatti per la realizzazione di pali luminosi a cerchio conico di tipo min OD 60 mm. Il tasso di conico è di 11/1000 e 13/1000.uno è 16m ((11/1000 tasso) e un altro è 16m (13/1000 tasso). Strumento totale di fondo è 16m ((un lato con tasso 11/1000, un altro lato è 13/1000. |
| |
Opzione 3 |
tipo di spinta Sistema di scarico laterale a palo leggero, |
| |
Opzione 4 |
Sistema di alimentazione anteriore e posteriore motorizzato, per pali di grosso spessore |
| |
|
|
Nota:Asse Y1, Y2------ Due scale lineari installate su entrambi i lati del ram per il controllo dei cilindri.II Funzioni principali:
1 Il telaio della macchina è composto da serbatoio, tavolo da lavoro, alloggiamento sinistro e destro e
Quindi ha alta resistenza e buona rigidità.
stress.
2 Principio di funzionamento di sincronizzazione delle due macchine:Adottare l'elettro-idraulica
La valvola proporzionale è realizzata dalla società BOSCH con prestazioni molto buone, come un ridotto attrito tra le coppie di azione meccanica,un amplificatore elettronico fine e un magnete elettrico con elevata forza di controllo e azione continua. Ci sono due display raster su entrambi i lati della macchina per ispezionare la posizione del ram continuamente e rifornire il segnale al sistema di controllo,Poi il sistema di controllo controllerà la valvola elettrico-idraulica per fare due cilindri sincronizzazione su una macchinaDato che i visualizzatori raster sono installati su piastre C, non direttamente sulle piastre di alloggiamento, la deviazione del ram e del telaio durante il lavoro non influenzerà la precisione di misurazione e controllo.Quando due macchine lavorano insieme, il potenziometro differenziale installato tra due macchine trasferirà il segnale meccanico di sincronizzazione in uno elettronico e lo trasmetterà alla piastra di sincronizzazione e al sistema di controllo.Il segnale verrà amplificato da un amplificatore Bosch per controllare la sincronizzazione delle due macchine controllando la valvola proporzionale elettro-idraulicaCosì la sincronizzazione di due macchine viene raggiunta con elevata precisione.
3 Attraverso il computer,l'operatore potrebbe comunicare con la macchina.Il computer ha diversi linguaggi di servizio,calcola e regola automaticamente la forza di piegatura.Inoltre potrebbe calcolare e controllare il punto morto, punto di variazione della velocità. I colpi (Y1, Y2) di ram potrebbero fare una piccola inclinazione per soddisfare le esigenze particolari dell'utente.
4 Dotato di un buon sistema di guida, di un sistema di misurazione della posizione e di un sistema di bilanciamento idraulico per soddisfare i requisiti del lavoro di lunghezza completa e del lavoro eccentrico.
5 L'unità di compensazione della tavola di lavoro è adottata per compensare la deviazione della macchina durante il lavoro per garantire la precisione del pezzo di lavoro.
6 La superficie del cilindro ha un buon usura e trattamento termico, quindi ha una buona lubrificazione e una lunga durata di vita.
