FERRAGGIO D'INFERMATORIO idraulico CNC TANDEM
Modello: 2-WE67K-400/7000
Applicazione: fabbricazione di pali e alberi
| Fabbricazione |
| 1 |
Tipo |
MultI- macchina Tandem idraulica elettrica CNC - sincrono idraulico |
| 2 |
Forza di lavoro |
2X400Ton |
| 3 |
Lunghezza del tavolo |
2X7000 mm |
| 4 |
distanza tra le cornici |
5600 mm |
| 5 |
Profondezza della gola |
950 mm |
| 6 |
Altezza aperta |
970 mm |
| 7 |
Ictus |
320 mm |
|
8
|
Lavorare
Velocità
|
Scarico |
60 mm/s |
| Lavorare |
7 mm/s |
| Ritorno |
60 mm/s |
| 9 |
Motore principale |
2x30kw |
| 10 |
Sistema CNC |
Tipo: DELEM DA53T
Delem Co., Paesi Bassi
2 (Y1,Y2)+sistema di coronazione della tavola
|
| 11 |
Strumento |
Vedi la pagina successiva
TabellaconMecha)sistema di coronazione nicale
|
| 12 |
Sigillo nelle bombole |
Tipo NOK o SKF |
| 13 |
Componenti idraulici |
BOSCH-Rexroth, Germania |
| 14 |
Pompa idraulica |
SUNNY (HYTEK)Stati Unitimarchio made in China |
| 15 |
Sensore di visualizzazione raster lineare |
FAGAR, SPAGNA |
| 16 |
Elementi elettrici principali nell'armadio |
Schneider,France Marca |
| 17 |
peso |
2x50000 kg |
| 18 |
Dimensione complessiva ((mm) LxWxH |
2x7200x2710x5696
Altezza sopra il pavimento: 4500
Lunghezza totale con sistema di scarico laterale: 17500
Larghezza totale con supporto anteriore:4040
|
| 19 |
Imballaggio: |
La macchina verrà smontata durante il trasporto. |
Dettagli degli attrezzi del freno a pressione
| Con 1 |
Un portautensili, spessore 18 mm, adatto per il palo stradale.
L=14Metri
|
|
| Opzione 1 |
uno strumento di impostazione, per palo stradale ottagonale, min. 60 mm OD palo luminoso ottagonale di tipo conico
L=14Metri
|
|
| Opzione 2 |
Un set di strisce a V, per palo di strada ottagonale e palo di alto albero
150x150
14 metri
|
|
| Opzione3 |
Strumento conico a doppia velocità conica
velocità di conificazione 11/1000 (diametro 60 ~ 236), 13/1000 (diametro 60 ~ 268), spessore del palo: 3 ~ 4 mm
7 volte utensile conico di tipo formatore
Confezionato per la fabbricazione di macchine per la produzione di prodotti della voce 8528
tlunghezza totale dello stampo 16metri, tipo di sezione,
|
|
| con4 |
Supporto conico per utensili su entrambi i lati, porta utensili su, 6,5 m, per il lato grande dell'utensile su |
|
| Opzione5 |
Tipo di spinta Sistema di scarico laterale a palo leggero |
|
| Opzione6 |
Funzione di diagnosi a distanza.
TIl fornitore di macchine può assistere il cliente nella diagnosi remota dei guasti e nella regolazione remota dei parametri.
|
|
| Opzione7 |
Sistema di piegatura automatica del palo di luce
Tra cui:
- A.Carrozzina di contenimento di piastre di acciaio
- B.Gru di carico
- C.Rulli laterali di lamiera di acciaio e portabicchieri
- D.Sistema di alimentazione delle piastre CNC
E.Dispositivo di posizionamento laterale
F.Estensione del sistema di scarico laterale
G.Sistema di scarico laterale a poli e scaffale di stoccaggio
|
|
| Opzione8 |
Ricambi (per 400) modello in tonnellate) |
|
Presentazione principale- - -
- Y1- Sì.Asse Y2 ---- Due scale lineari installate su entrambi i lati del ram per controllare i cilindri.
- Il quadro diLa macchina è composta da serbatoio, tavolo da lavoro, alloggiamento sinistro e destro e ram.
Quindi ha alta resistenza e buona rigidità
- Principio di funzionamento della sincronizzazione
Il freno di pressione Adotta una valvola proporzionale elettro-idraulica per garantire la sincronizzazione dei due cilindri.La valvola proporzionale è realizzata dalla società BOSCH-Rexroth con prestazioni molto buone come un ridotto attrito tra le coppie di azione meccanica, amplificatore elettronico e magnete elettrico con elevata forza di controllo e azione continua.Ci sono due display raster su entrambi i lati della macchina per ottenere il segnale della posizione di ram continuamente e rifornire il segnale al sistema di controllo, quindi il sistema di controllo controllerà la valvola elettro-idraulica per fare due cilindri sincronizzazione su una macchina.
- Poiché i visualizzatori raster sono installati su piastre ¥C ¥, non direttamente sulle piastre di alloggiamento, la deviazione del ram e del telaio durante il lavoro non influenzerà la sua precisione di misurazione e controllo
- Circa due unità di sincronizzazione principale di lavoro:
Se hai bisogno di due unità che lavorano insieme, basta ruotare l'interruttore in posizione di sincronizzazione sul pannello di controllo dell'unità principale.Entrambi i segnali di posizione dell'unità saranno inviati al sistema di controllo CNC (sistema Delem), e il segnale di uscita dal sistema CNC verrà inviato alla valvola proporzionale e alla valvola di pre-riempimento.velocità di pressione e velocità di ritorno per mantenere le due unità sincronizzazione con alta precisione
- Attraverso il computer- Sì.l'operatore potrebbe comunicare con la macchina. Il computer ha diversi linguaggi di servizio, calcola e regola automaticamente la forza di piegatura.punto di variazione della velocitàI tracciati (Y1, Y2) del ram potrebbero fare una piccola inclinazione per soddisfare le esigenze particolari dell'utente.
- Equipaggiato con un buon sistema di guida, sistema di misurazione della posizione e sistema di bilanciamento idraulico per soddisfare i requisiti del lavoro di lunghezza completa e del lavoro eccentrico.
- L'unità di compensazione della tavola di lavoro è adottata per compensare la deviazione della macchina durante il lavoro per garantire la precisione del pezzo di lavoro
- La superficie del cilindro ha un buon usura e trattamento termico, quindi ha una buona lubrificazione e una lunga durata

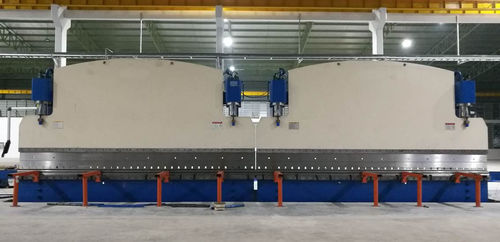

| Parte anteriore della macchina |
|
|
| Sid della macchina |
|
|
| Sid sistema di scarico |
|
