Saldatrice per pali della luce HM800/12000/pali alti/macchina per pali della luce

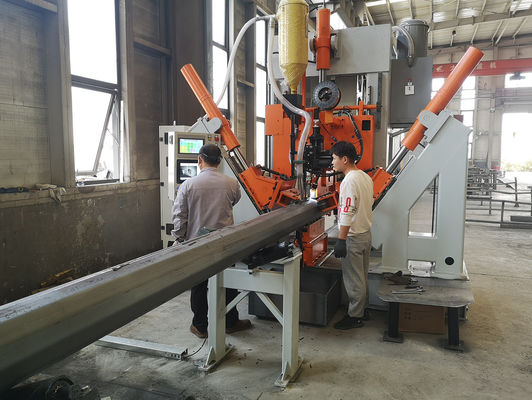

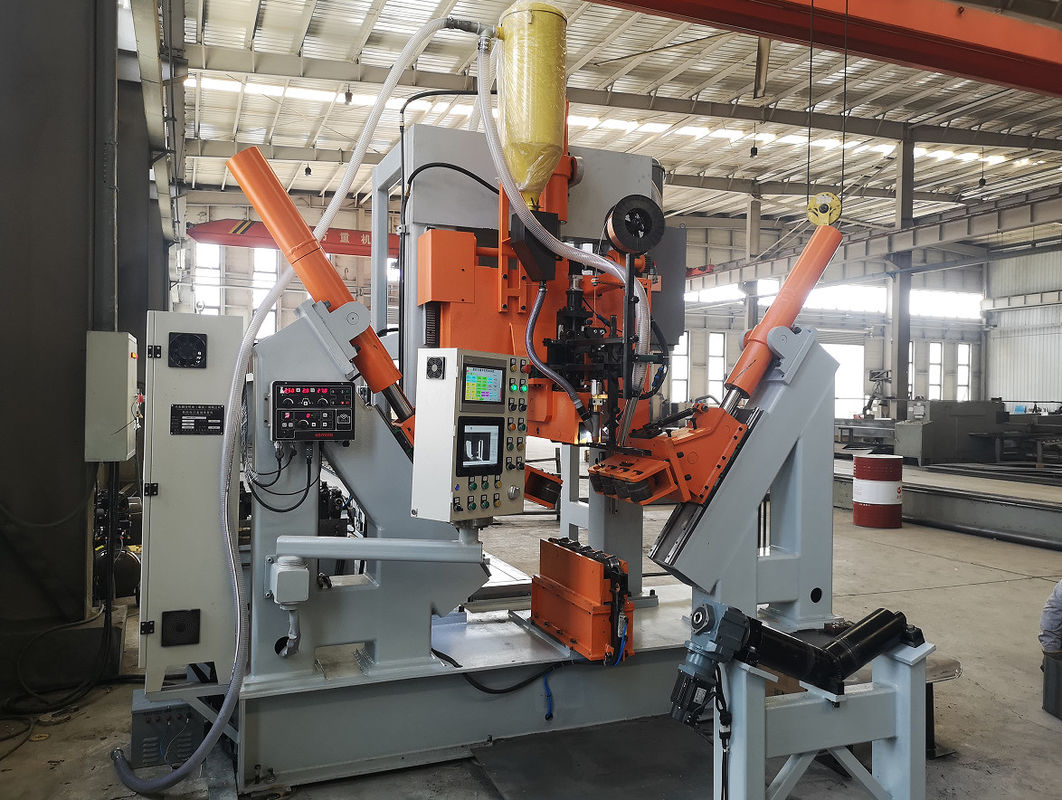

MACCHINA DI SALDATURA CNC PER PALI -

Modello: HM800/12000, HM800/13000, HM800/14000,

Tipo a rulli

Progettata appositamente per pali per illuminazione stradale normali, monopali, pali ad alto fusto, pali per comunicazioni 5G.

Gamma di diametro: 60~800mm, Spessore: 3~12mm

Saldatrice ad arco sommerso a filo singolo standard

Campo di applicazione: adatta per saldatura longitudinale automatica di pali di medie dimensioni e di grande lunghezza, come pali 5G, monopali, pali ad alto fusto e pali per illuminazione stradale normali

Questa macchina è solitamente adatta per la saldatura di pali poligonali e conici di medie dimensioni, particolarmente adatta per i pali che hanno solo una o due giunzioni. È una linea di saldatura automatica. Il carrello è dotato di un motore a velocità regolabile, che può tirare il palo per muoverlo. Il cilindro idraulico fa sì che la ruota di pressione stringa il palo e saldi contemporaneamente.

Caratteristiche proprietarie:

• Regolazione automatica CNC, sistema CNC, con il cambio del diametro del palo, regola automaticamente la pressione, regola automaticamente la posizione del pressore, abbina automaticamente la velocità e la posizione di alimentazione, mantiene la giunzione di saldatura sempre nello stato chiuso, per garantire una saldatura liscia.

• Sulla base della qualifica del processo precedente, dopo la saldatura, non c'è torsione della saldatura del palo e non c'è bisogno che il personale faccia leva e torca l'asta nella parte posteriore della macchina per centrare la saldatura.
• Il palo di guida è controllato dalla conversione di frequenza, con funzione di arresto del freno elettrico per garantire la stabilità della saldatura della testa e della coda, questo sistema può saldare il palo dall'estremità piccola all'estremità inferiore su tutta l'area e quasi senza lunghezza residua fuori dalla saldatura. In questo modo si riduce il lavoro manuale del processo successivo.
• Il numero di rulli di bloccaggio è di 3 set, il vantaggio è quello di ridurre la pressione del rullo sulla superficie del palo e ridurre i graffi sulla superficie. È adatto per la produzione di pali ottagonali, pali poligonali e pali conici. Può essere a diametro uguale o conico.
• Il carrello di spinta con funzione motorizzata di ritorno rapido, non necessita che l'operatore lo spinga indietro manualmente e riduce l'intensità del lavoro degli operatori.
• Il carrello di spinta posteriore con dispositivo di bloccaggio pneumatico, è semplice e veloce rispetto al bloccaggio manuale.
• Funzione di saldatura ad arco sommerso
• Il lato di scarico è di tipo a rulli, il che è conveniente per il carico e lo scarico ed è favorevole a realizzare l'automazione dei materiali a monte e a valle. Il carico e lo scarico possono avvenire sullo stesso lato per far evitare all'operatore il movimento a lunga distanza. L'operatore deve solo lavorare nella posizione della macchina principale, il che riduce notevolmente l'intensità del lavoro.
• Con il dispositivo di guida posteriore del palo, può essere regolato in modo adattivo. Nel funzionamento pratico, la posizione della giunzione di saldatura viene raramente regolata, il che riduce l'intensità del lavoro degli operatori.
• Attraverso la telecamera installata sulla testa della macchina, la giunzione di saldatura viene riflessa sullo schermo del pannello di controllo principale, rendendo il tracciamento della giunzione di saldatura semplice e facile e riducendo l'intensità del lavoro dell'operatore per il monitoraggio della saldatura.Il sistema di pressione dell'olio e CNC sviluppato internamente, che rende il palo saldato rotondo e la deformazione piccola
• Operatore: 1 persona.
• Supporto a rulli di scarico, 5 set (adatto per pali da 12,14 m)
• In base alla disposizione dell'officina dell'acquirente, è possibile fornire macchine con diverse direzioni di lavoro
• Per le esigenze speciali dei clienti, la macchina può essere appositamente progettata e prodotta per soddisfare diversi pali in tutto il mondo

Articoli opzionali

16.1

Macchina collegata a Internet nell'officina dell'utente

Può fornire dati di gestione della produzione: tempo di accensione, tempo di saldatura, tempo di taglio, tempo di non saldatura, quantità di produzione, ecc.

Funzione di diagnosi remota. Il fornitore della macchina può assistere il cliente nella diagnosi remota dei guasti e nella regolazione remota dei parametri. Comodo per i clienti per riprendere rapidamente la produzione.

16.2 Sistema di carico e scarico pali per illuminazione stradale:

Sul lato sinistro della macchina, c'è un rack di stoccaggio, che può contenere 20~30 pali (il numero varia in base alle dimensioni dei pali). Dopo che la saldatura è stata completata, premere il pulsante e il palo per l'illuminazione stradale verrà scaricato per scaricare sul rack di stoccaggio che si trova sul lato destro della macchina, può contenere 20 pali (il numero varia in base alle dimensioni dei pali)

16.3 Pezzi di ricambio, secondo l'elenco

La macchina è composta dalle seguenti parti:

Tavolo di lavoro lungo per lo spostamento del carrello
Telaio principale a portale
Sistema di azionamento del carrello
Supporto a rulli di scarico, 5 set (adatto per pali da 13 m)
Parte di bloccaggio idraulica (compresi i rulli di bloccaggio, adatta per pali di medie dimensioni)
Sistema di saldatura ad arco sommerso, con sistema di alimentazione del filo
Sistema di recupero del flusso
Sistema idraulico
Sistema di controllo

Rullo di bloccaggio, in base alle esigenze del palo del cliente.

Con:

1 set adatto per monopali ad alto fusto, stampo per pali 5G.

1 set adatto per normali pali per illuminazione stradale, diametro minimo di 60 mm (pali rotondi e pali conici)

1 set adatto per normali pali per illuminazione stradale, diametro minimo di 60 mm (palo ottagonale)

1 set di dispositivi di bloccaggio posteriori adatti per normali pali per illuminazione stradale. (Include un piccolo utensile, adatto per pali con lunghezza molto breve, come bracci lunghi 1~2 metri)
