| Marchio: | CMC |
| Model Number: | 500/14000 |
| MOQ: | 1 set |
| prezzo: | Negoziabile |
| Condizioni di pagamento: | Franco fabbrica/CATENA DELL'OROLOGIO SCHANG-HAI CIF |
Rapido dettaglio:
| Nome | Altro nome | Marchio | CMC |
| Macchine di saldatura a chiusura di pali |
Saldatrici a cucitura Saldatrici a chiusura Macchine per saldatura a poli Macchine per saldatura di tubi
|
Caratteristica | Dispositivi per la trasmissione di energia elettrica |
| capacità di saldatura |
Diametro: 60-500 mm Spessore: 2,8 ∼ 6 mm Lunghezza: massimo 14 metri |
I nostri modelli |
300/12000-16000 500/12000-16000 |
Macchine per saldatura a chiusura a poli
Modello: 500/14000
(La lunghezza può essere personalizzata)
Caratteristiche di proprietà
1.Controllo CNC regolazione automatica, sistema di controllo CNC, come il diametro del palo di luce cambia, regola automaticamente la pressione di fissaggio, regola automaticamente la posizione del rullo di fissaggio,automaticamente abbinare la velocità di alimentazione e la posizione, e mantenere la cucitura di saldatura sempre in stato chiuso per garantire una saldatura liscia.
2.Sulla base della qualifica del processo precedente, dopo la saldatura non si verifica alcuna torsione della cucitura di saldatura,e non c'è bisogno per il personale di estrarre e girare il palo nella parte posteriore della macchina per centrare la saldatura.
3.Il palo motore è controllato mediante conversione di frequenza, con funzione di arresto del freno elettrico per garantire la stabilità della saldatura della testa e della coda,questo sistema può saldare il palo da piccole estremità a fondo fine piena area e quasi nessuna lunghezza sinistra fuori della saldaturaIn questo modo si riduce il lavoro manuale del processo successivo.

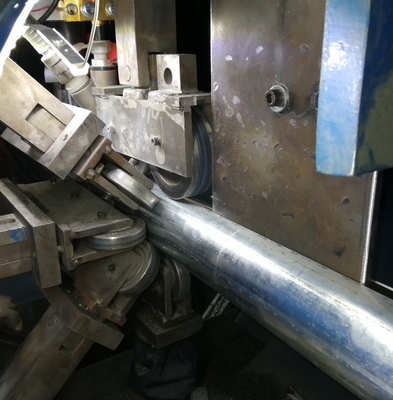

4.Il rullo di fissaggio è composto da 8 serie da tutte le direzioni diverse, il vantaggio è ridurre la pressione del rullo sulla superficie del palo e ridurre il graffio sulla superficie.È anche adatto per la produzione di pali ottagonali e pali conici. (Nota: per le macchine con rullo di fissaggio a 6 unità, a causa del rullo di fissaggio obliquo e del rullo di fissaggio superiore,la distanza di movimento è incoerente durante il processo del diametro del palo da piccolo a grande, e non può produrre poli ottagonali)
5.Il carrello di tipo spingente con funzione di ritorno veloce motorizzato, senza bisogno che l'operatore spinga manualmente e riduce l'intensità del lavoro degli operatori.
6.Trolly di tipo spingente con dispositivo di fissaggio pneumatico, rispetto alla fissaggio manuale, semplice e veloce)
7Funzione di saldatura ad arco sommerso.
8.Il carico e lo scarico sono effettuati da un lato della macchina per evitare spostamenti a lunga distanza degli operatori.che riduce notevolmente l'intensità del lavoro degli operatori
9.La struttura multi-bracket nella parte anteriore della macchina è utilizzata per sostenere il palo di illuminazione stradale.non è necessario spingere manualmente indietro il carrello di supporto anteriore, e il palo di carico e scarico è semplice per ridurre la forza manuale
10.con dispositivo di guida posteriore.
11.Posti opzionali:
(11.1) Attraverso la telecamera installata sulla testa della macchina, la cucitura di saldatura viene riflessa sullo schermo del pannello di comando principale, rendendo il tracciamento della cucitura di saldatura semplice e semplice.e ridurre l'intensità del lavoro dell'operatore per il monitoraggio della saldatura- Non lo so.
(11.2) Con il sistema in rete, dopo che la macchina è collegata a Internet dal lato del cliente,il fornitore della macchina può assistere il cliente con la diagnosi remota dei guasti e la regolazione remota dei parametriÈ conveniente per i clienti riprendere rapidamente la produzione.
(11.3) Sistema di carico e scarico dei pali dei lampioni: sul lato sinistro della macchina, c'è un scaffale di stoccaggio, che può contenere 20 ~ 30 pali (il numero varia a seconda delle dimensioni dei pali).Dopo che la saldatura è stata completata, premere il pulsante, e il palo del lampione sarà scaricato per scaricare sul rack di stoccaggio che sul lato destro della macchina,può contenere 20 pali (il numero varia a seconda delle dimensioni dei pali)Non è necessaria alcuna gru aerea da ogni palo di carico allo scarico.
Applicazione: per poli di saldatura a cucitura automatica
È adatto per un pezzo tipo poligonale (Ottagonale) e cerchio conico ((Conico) palo di luce. è linea di saldatura automatica,il carrello con motore a frequenza regolabile può spingere il palo di luce dall'estremità piccola all'estremità grande, il cilindro idraulico attraverso la catena meccanica, ruota verme spingere la ruota di fissaggio per chiudere il palo e fare la saldatura allo stesso tempo.
La macchina comprende i seguenti elementi:
|
|
|
|
|
|
|
|
|
|
|
| Fabbricazione | |||
| 1 | Diametro utilizzabile | 60-500 mm | |
| 2 | Lunghezza operabile | 14000 mm | |
| 3 | Lunghezza del carrello | 2000 MM | |
| 4 | Spessore del palo di luce | Diametro del palo di luce: 60~500 mm | 2.5~4.5 mm |
| Diametro del palo di luce: 200~500 mm | 3 ~ 8 mm | ||
| 5 | Piede di pinza quantità | 8 unità, | |
| 6 | Potenza del motore della pompa | 4 kW | |
| 7 | Potenza del motore per spingere la bambola | 4 KW, tipo variabile di velocità AC. | |
| 8 | Saldatura | 500A, (saldatura ad arco sommerso) | |
| 9 | Diametro del filo di saldatura | 1.6~2.0 mm | |
| 10 | Velocità di lavoro | 1~3 m/min | |
| 11 | Elementi elettrici principali | Schneider (marchio francese) | |
| 12 | Azionamento a frequenza del motore principale |
Delta (marchio taiwanese) Schneider (marchio francese) |
|
| 13 | Marca del motore principale | WNM, famoso marchio cinese | |
| 14 | Potenza di saldatura Marca | Panasonic (marchio giapponese) | |
| 15 | Valvola idraulica principale | Valvola di pressione proporzionale | |
| 16 | Velocità di produzione |
8~12 pezzi/ora, basato sul palo di luce stradale generale con una lunghezza di 6 metri,il funzionamento effettivo dipende dall'efficienza di carico e scarico degli operatori e dalla selezione dei dispositivi di carico e scarico;
|
|
| 17 | Numero dell'operatore | 1 persona | |
| 18 | Peso | 8000 kg ((se con sistema di carico e scarico,7500 kg) | |
| 19 |
Dimensioni totali (mm)
|
31000x3200x4500 mm(LXWXH) | |
Controllo CNC regolazione automatica, sistema di controllo CNC, come il diametro del palo luce cambia, regola automaticamente la pressione di chiusura, regola automaticamente la posizione del rullo di chiusura,automaticamente abbinare la velocità di alimentazione e la posizione, e mantenere la cucitura di saldatura sempre in stato chiuso per garantire una saldatura liscia.
Attraverso la telecamera installata sulla testa della macchina, la cucitura di saldatura viene riflessa sullo schermo del pannello di controllo principale, rendendo il monitoraggio della cucitura di saldatura semplice e facile,e ridurre l'intensità del lavoro dell'operatore per il monitoraggio della saldatura

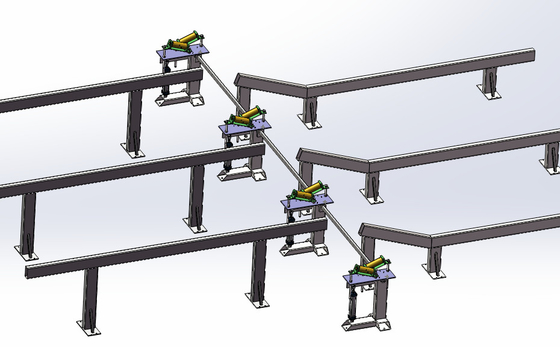

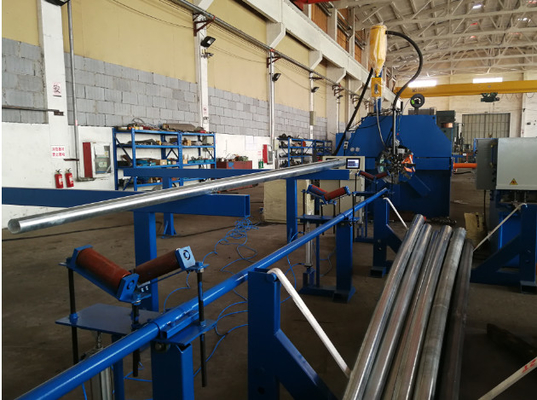

Sistema di carico e scarico dei pali del lampione: sul lato sinistro della macchina, c'è un rack di stoccaggio, che può contenere 20 pali (il numero varia a seconda delle dimensioni dei pali).Dopo che la saldatura è stata completata, premere il pulsante, e il palo del lampione sarà scaricato per scaricare sul rack di stoccaggio che sul lato destro della macchina,può contenere 20 pali (il numero varia a seconda delle dimensioni dei pali)Non è necessaria alcuna gru aerea da ogni palo di carico allo scarico.
.8~6mm, tutti i pali possono essere adatti.
