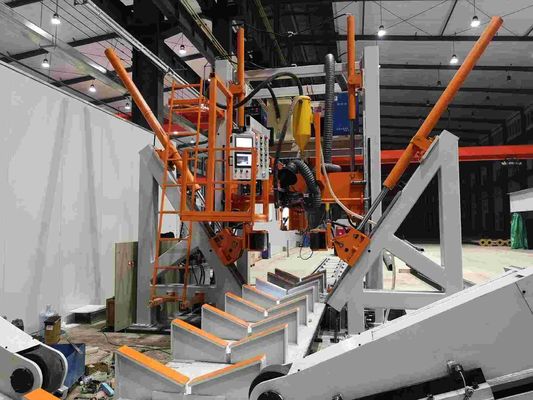

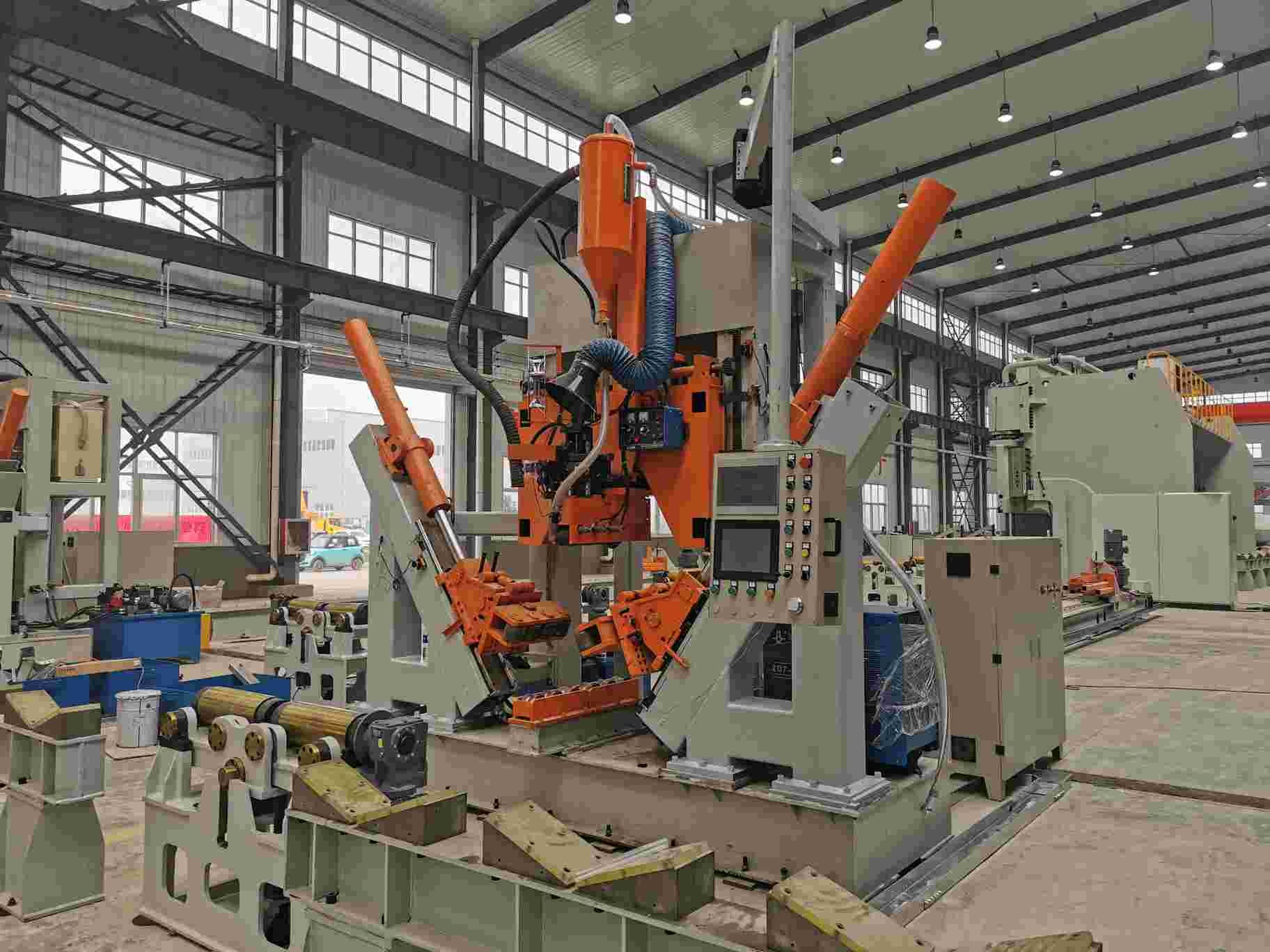

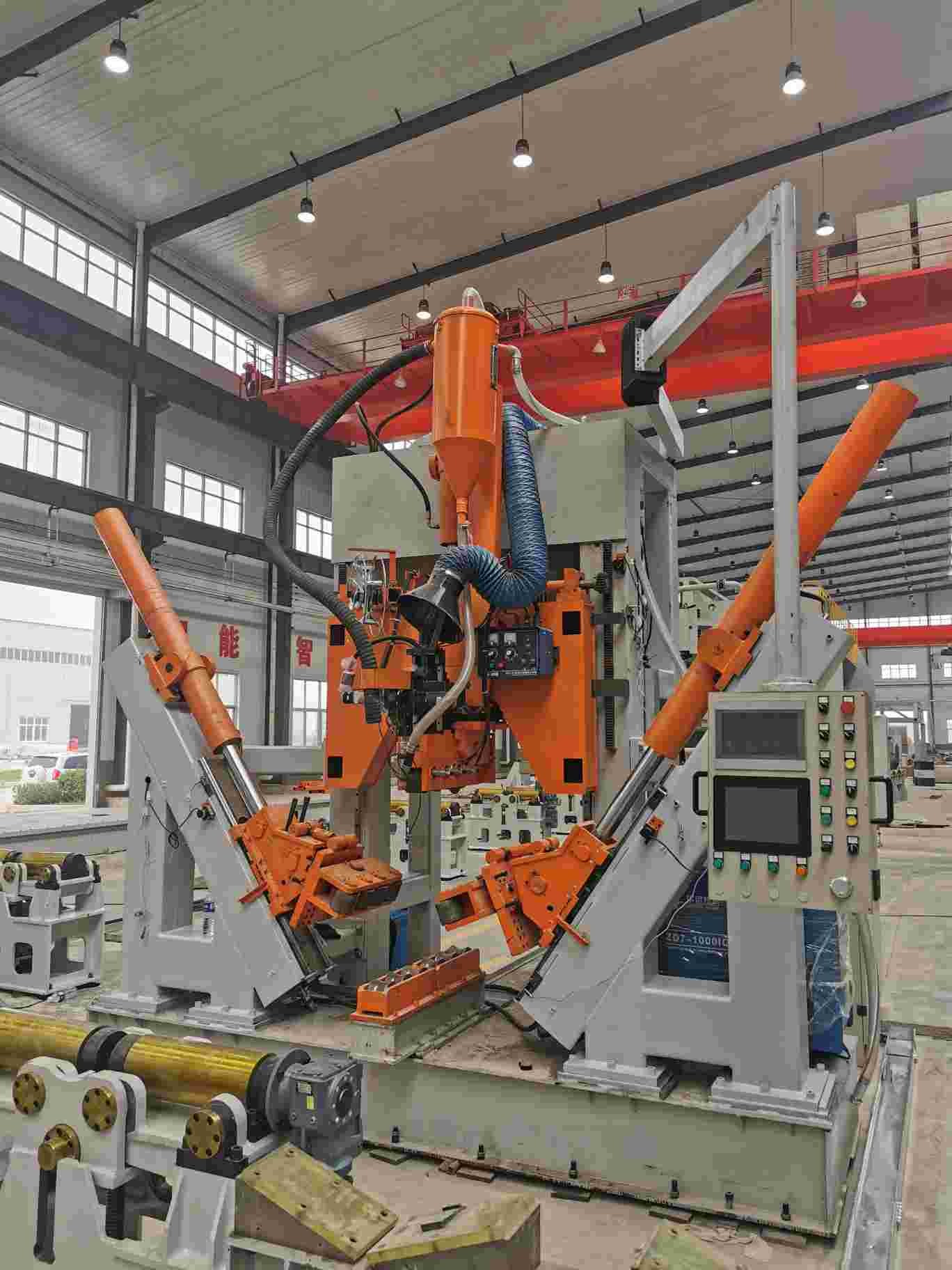

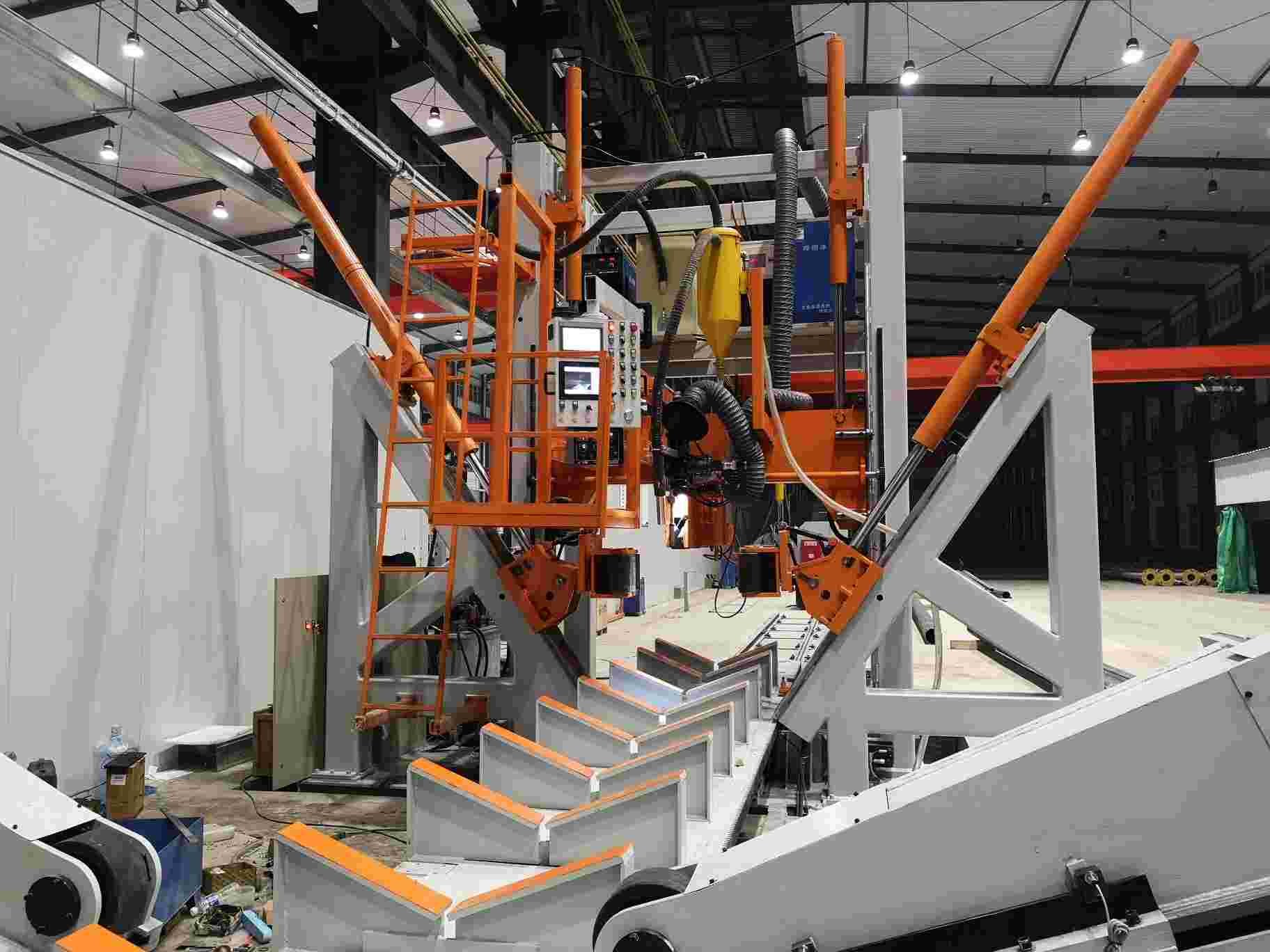

Macchina di saldatura CNC 5G HM800/14000 14m Lunghezza Disegno poligonale

IL CNC PALO HA CHIUSO LA SALDATRICE

Modello: HM800/14000

Tipo del rullo

Speciale progettato per il palo del highmast e unipolare, palo di comunicazione 5G ed il palo di iluminazione pubblica normale

Gamma del diametro: 200~800mm, spessore: 4~12mm, lunghezza: 14000mm

Gamma del diametro di opzione: 60~800mm, spessore: 3~12mm, lunghezza: 14000mm

Il singolo cavo del singolo arco standard ha sommerso la macchina della saldatura ad arco

Campo di applicazione: adatto a saldatura di chiusura automatica longitudinale del grande di lunghezza palo di dimensione media, come il palo 5G, il palo del highmast e unipolare ed il palo di iluminazione pubblica normale

Questa macchina è solitamente adatta a saldare il palo poligonale e conico di dimensione media, particolarmente adatto a palo che ha soltanto una cucitura. È una linea di saldatura automatica. Il carrello è fornito di motore regolabile della velocità, che può tirare il palo per muoversi. Il cilindro idraulico fa la ruota di pressione stringere il palo e saldare allo stesso tempo.

Caratteristiche private:

1.CNC l'adeguamento automatico, sistema di CNC, con il cambiamento del diametro del palo, regola automaticamente la pressione, automaticamente regola la posizione del piede del presser, automaticamente partita la velocità di alimentazione e la posizione, tiene sempre la cucitura di saldatura nello stato chiuso, per assicurare la saldatura regolare.

il processo precedente 2.the, dopo la saldatura, là non è torsione della saldatura del palo e non c'è necessità per il personale di sollevare e torcere la barretta alla parte posteriore della macchina per concentrarsi la saldatura.

3.The che guida il palo è controllato dalla conversione di frequenza, con la funzione elettrica di arresto del freno per assicurare la stabilità della testa e la saldatura della coda, questo sistema può saldare il palo dalla piccola estremità ad area completa di conclusione inferiore ed a quasi nessuna lunghezza sinistra da saldatura. Questo modo è ridotto il funzionamento manuale del processo seguente.

il numero 4.The di pressione del rullo è 3 insiemi, il vantaggio è di ridurre la pressione del rullo alla superficie del palo e riduce il graffio sulla superficie. È adatto a produzione del palo ottagonale, del palo poligonale e del palo conico. Può essere diametro o conico uguale.

5.The che spinge il tipo carrello con la funzione posteriore di ritorno veloce motorizzata, nessun operatore di bisogno per respingere manualmente e riduce l'intensità di lavoro degli operatori.

carrello di spinta della parte posteriore 6.The con il dispositivo di serraggio pneumatico, è semplice e velocemente rispetto alla pressione manuale.

funzione della saldatura ad arco 7.Submerged

8.The che scarica il lato è tipo del rullo, che è conveniente per il carico e scaricare ed è tendente realizzare l'automazione a monte e a valle dei materiali. Il caricamento e scaricare possono essere dallo stesso lato per incitare l'operatore ad evitare il movimento interurbano. L'operatore deve soltanto lavorare nella posizione della macchina ospite, che notevolmente riduce l'intensità di lavoro.

dispositivo di guida della parte posteriore del palo 9.With, può essere ha regolato con elasticità. Nell'operazione pratica, la posizione della cucitura di saldatura è raramente regolato, che riduce l'intensità di lavoro degli operatori.

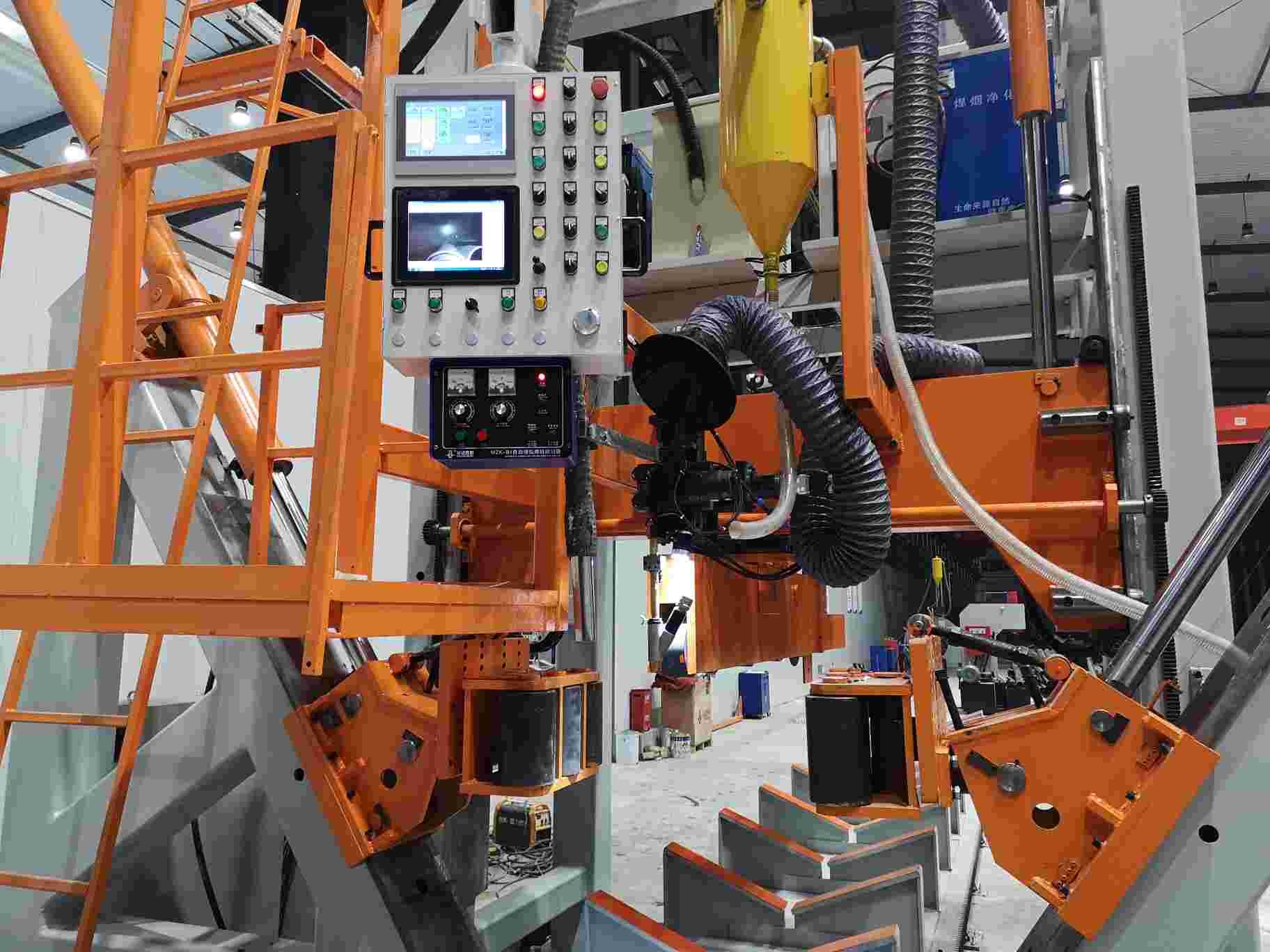

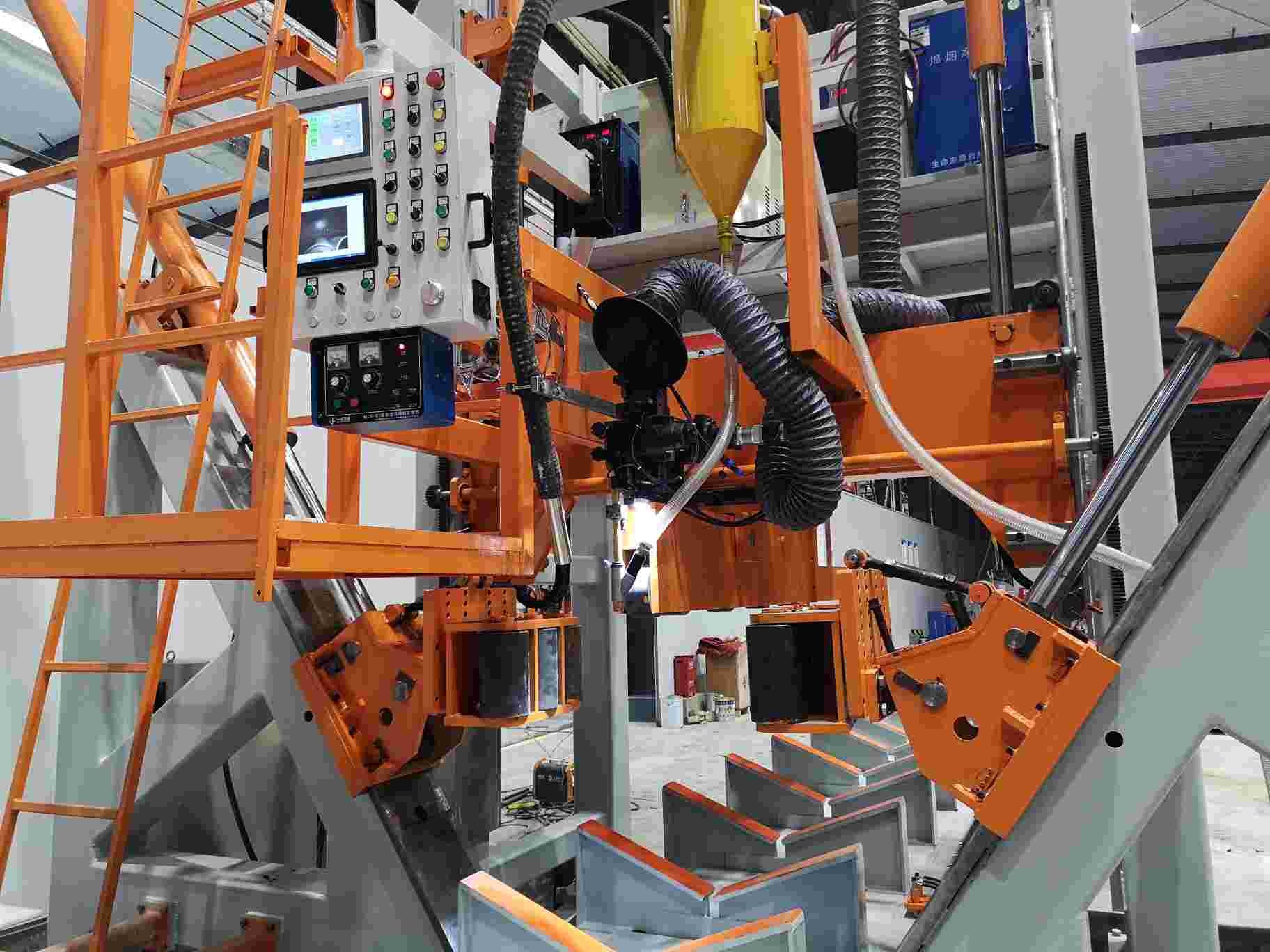

10.Through la macchina fotografica installata sulla testa della macchina, la cucitura di saldatura è riflesso sullo schermo del pannello di controllo principale, rendente l'inseguimento della cucitura di saldatura semplice e facile e la riduzione dell'intensità di lavoro dell'operatore per il controllo della saldatura.

11.The auto-ha sviluppato la pressione di olio ed il sistema di CNC, rendendo il palo saldato rotonda e la deformazione piccola.

12.Operator: 1 persona.

scaffale del rullo 13.Unloading, 5 insiemi (adatti a palo di 12,14m)

14. secondo la disposizione dell'officina del compratore, le macchine con differenti direzioni di lavoro possono essere fornite

15.For l'esigenza particolare dei clienti, macchina può essere destinato e fabbricato specialmente per incontrare i pali differenti dappertutto

16.Option: Il sistema di blocchi di rame di raffreddamento, (questo dispositivo è dentro il palo leggero per aumentare la velocità di avanzamento di saldatura) con l'insieme 2 del vestito di rame dei blocchi per i pali conici e ottagonali

17.Option: Il rullo di pressione adatto a pali di iluminazione pubblica normali, la gamma del diametro è allargato a: 60~800mm

La macchina consiste di seguenti parti:

1. Worktable lungo per muoversi del carrello
2. Struttura principale del cavalletto
3. Sistema di azionamento del carrello
4. Scaricando lo scaffale del rullo, 5 insiemi (adatti a palo di 12,14m)
5. Compreso la pressione dei rulli, adatti a palo di dimensione media)
6. Sistema della saldatura ad arco sommersa, con il sistema d'alimentazione del cavo
7. Sistema di recupero di cambiamento continuo
8. Circuito idraulico
9. Sistema di controllo
10. Premendo rullo, conformemente ai requisiti del palo del cliente.

Con 1 metta adatto ad alto albero unipolare, muffa del palo 5G.

Facoltativo: 1 insieme adatto a pali di iluminazione pubblica normali, un diametro minimo di 60mm (pali rotondi e palo conico)

Facoltativo: 1 ha messo adatto a pali di iluminazione pubblica normali, un diametro minimo di 60mm (palo ottagonale)

Facoltativo: Un insieme dei dispositivi di serraggio posteriori adatti a pali di iluminazione pubblica normali. (Include un piccolo attrezzo, adatto per i pali con la lunghezza molto breve, quali 1~2 metri di braccio di lunghezza)

11. Opzione: Il sistema di blocchi di rame di raffreddamento, (questo dispositivo è dentro il palo leggero per aumentare la velocità di avanzamento di saldatura) con l'insieme 2 del vestito di rame dei blocchi per i pali conici e ottagonali
