HM1200/12000 ha chiuso la saldatrice per Highmast Palo, unipolare, 5G comunicazione Palo

con una lunghezza massima di 20 mm o più, ma non superiore a 50 mm

Modello: HM1200/12000

Concepito per pali di alto mastro, monopoli, pali di comunicazione 5G

Intervallo di diametro: 300~1200mm, Spessore: 5~14mm, Lunghezza: 1200mm

Saldatura ad arco singolo a filo singolo immersa

opzionale: macchina di saldatura a doppio arco a doppio filo (per grosso spessore)

Scopo di applicazione: adatto alla saldatura a chiusura automatica longitudinale a poli di lunghezza media, come polo 5G, monopole, palo alto mastro

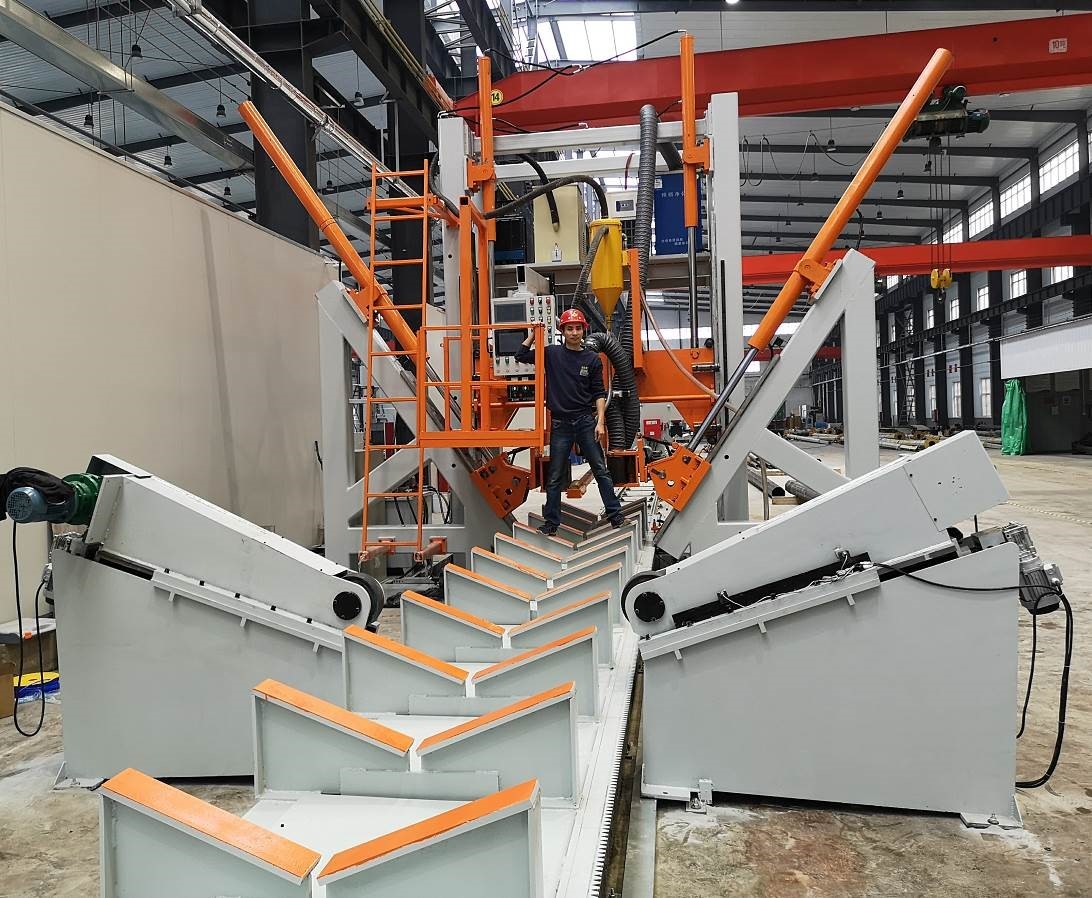

CNC POLE SHUT-WELDING MACHINE, è adatto per una conchiglia o due conchiglie tipo poliescala e cerchio polo conico ((Polo conico). è linea di saldatura automatica,la struttura di tipo portiere è fissa e con sistema di saldatura, a forma di V con motore servomotore per spostamento regolabile della velocità, il cilindro idraulico spinge la ruota di fissaggio per chiudere il palo e fare la saldatura allo stesso tempo.

Per due pali di cucitura, quando la prima saldatura di cucitura è terminata, il rullo inferiore si alza e ruota il palo in un'altra posizione di cucitura per iniziare la seconda saldatura di cucitura.

Caratteristiche di proprietà:

1. regolazione automatica CNC, sistema CNC, con il cambiamento di diametro del palo, regolare automaticamente la pressione, regolare automaticamente la posizione del piede premitore,automaticamente abbinare la velocità di alimentazione e la posizione, mantenere la cucitura di saldatura sempre in stato chiuso, per garantire una saldatura fluida.

2. Speciale sistema di controllo CNC rende il lato sinistro e destro del piede prestazioni di sincronizzazione è molto buono
3. Sulla base della qualifica del processo precedente, dopo la saldatura, non vi è alcuna torsione della saldatura del palo,e non c'è bisogno per il personale di estrarre e girare la barra nella parte posteriore della macchina per centrare la saldatura.

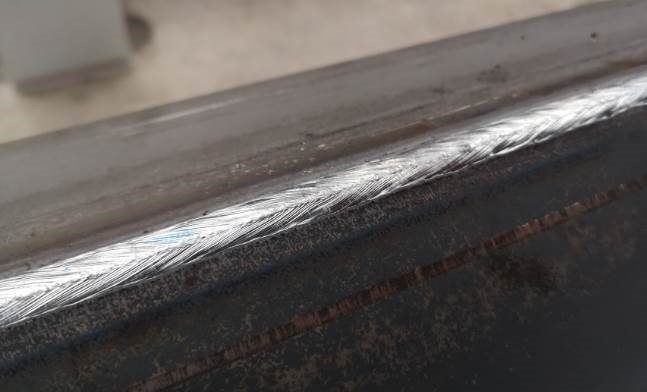

3. .Il palo si trova sul tavolo a forma di V e il suo movimento è servo controllato per garantire la stabilità della saldatura a testa e coda.La saldatura dalla testa alla coda riduce notevolmente la lunghezza della coda che non è saldata.
5. Il numero di rulli di fissaggio è di 3 serie, il vantaggio è ridurre la pressione del rulli sulla superficie del palo, e ridurre il graffio sulla superficie.polo poligonale e polo conicoPuò essere di diametro uguale o conico.
6. Il tavolo da lavoro a forma di V (dolly) con funzione di ritorno veloce motorizzato, e riduce l'intensità del lavoro degli operatori.
7. Funzione di saldatura ad arco sommerso
8. In pratica, la posizione della cucitura di saldatura è raramente regolata, riducendo l'intensità del lavoro degli operatori.
9. Attraverso la telecamera installata sulla testa della macchina, la cucitura di saldatura viene riflessa sullo schermo del pannello di controllo principale, rendendo il monitoraggio della cucitura di saldatura semplice e facile,e ridurre l'intensità del lavoro dell'operatore per il monitoraggio della saldatura- Non lo so.
10. La pressione dell'olio e il sistema CNC auto-sviluppato, rendendo il palo saldato rotondo e deformazione piccola.
11. Per due pali di cucitura, quando la prima saldatura di cucitura finito, il rullo di fondo si alzerà e ruotare il palo ad un'altra posizione di cucitura per iniziare la seconda saldatura di cucitura
12. carico e scarico in posizione anteriore

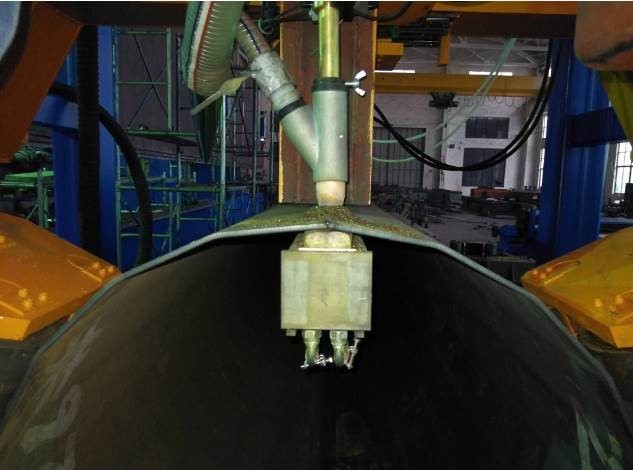

13. I blocchi interni in rame, che migliorano notevolmente il tasso di penetrazione, che può raggiungere oltre l'85%.
14. Operatore: 1 persona.
15. Articolo facoltativo: per lo spessore della piastra superiore a 12 mm, utilizzare la saldatura a doppio arco e a doppio filo (o a doppio elettrico e a tre fili), DC + AC,La saldatura a corrente continua adotta alta corrente e bassa tensioneL'arco di corrente continua ottiene una grande penetrazione, l'AC adotta una corrente relativamente bassa e una tensione di arco elevata, aumenta la larghezza della fusione e ottiene una bella formazione di saldatura.migliorare le prestazioni di saldatura e ridurre il consumo di energia.
16. Articolo facoltativo: sistema di dati di produzione in rete

Funzione 1: può fornire dati di produzione al personale di gestione della produzione: potenza sul tempo, tempo di saldatura, tempo di non saldatura, quantità di produzione, ecc.

Funzione 2: aggiornare tempestivamente il software per ottenere il miglior e più recente software e dati di esperienza, che possono aiutare i clienti nella diagnosi remota dei guasti e nella regolazione remota dei parametri.È conveniente per i clienti di riprendere rapidamente la produzione.

La macchina è composta dalle seguenti parti:

1. Tavola da lavoro a servo (Dolly)
2. Ferrovie anteriori e posteriori per il tavolo in V
3. Cornice del portiere principale
4. Sistema di azionamento per tavolo da lavoro tipo V
5. Unità di fissaggio idraulica (compresi i rulli di fissaggio)
6. Sistema di saldatura ad arco sommerso, con sistema di alimentazione del filo
7. Sistema di recupero del flusso
8. Barra interna in rame con sistema di raffreddamento ad acqua
9. piattaforma operativa
10. Roller a rotazione a poli, 2 coppie
11. Sistema idraulico
12. Sistema di controllo
