Tagliatrice del laser della fibra di CNC della lamiera sottile/attrezzatura ad alta velocità

Tagliatrice del laser della fibra di CNC della lamiera sottile/attrezzatura ad alta velocità

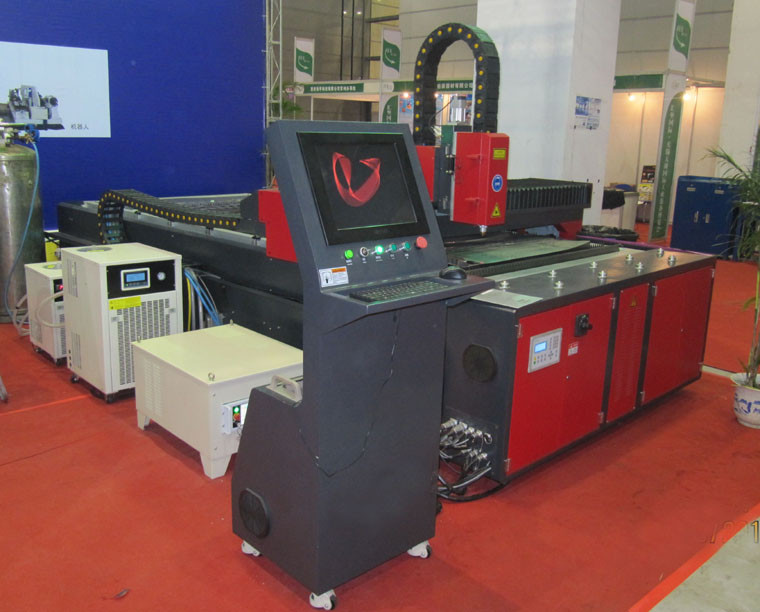

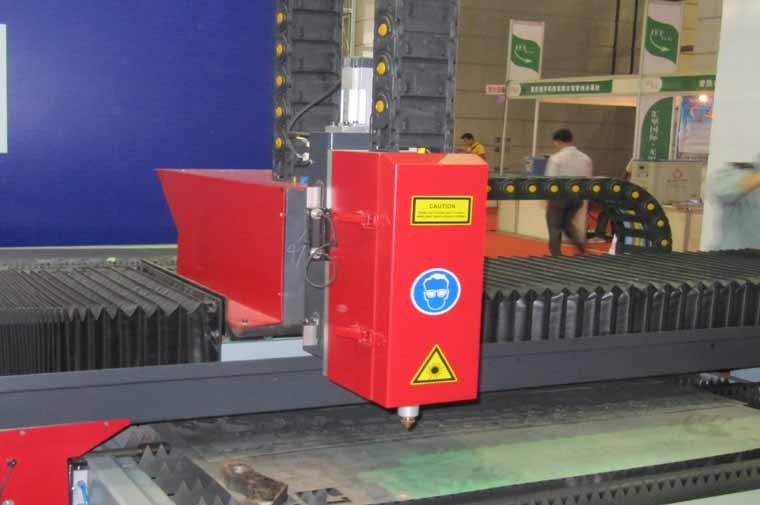

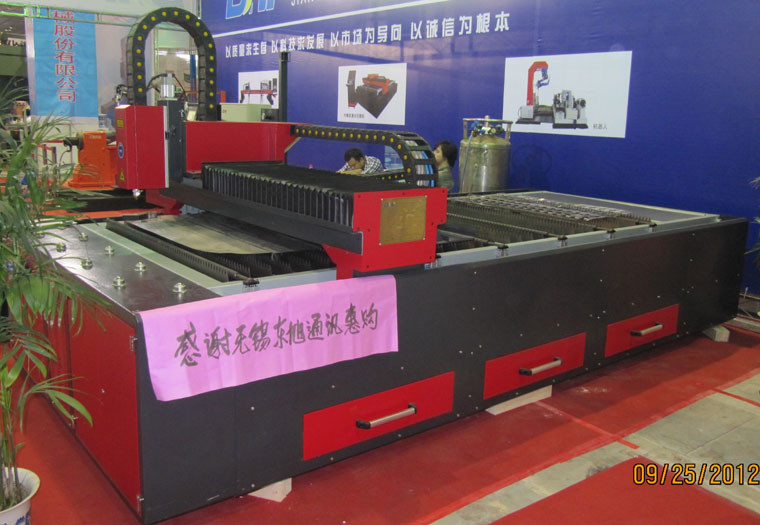

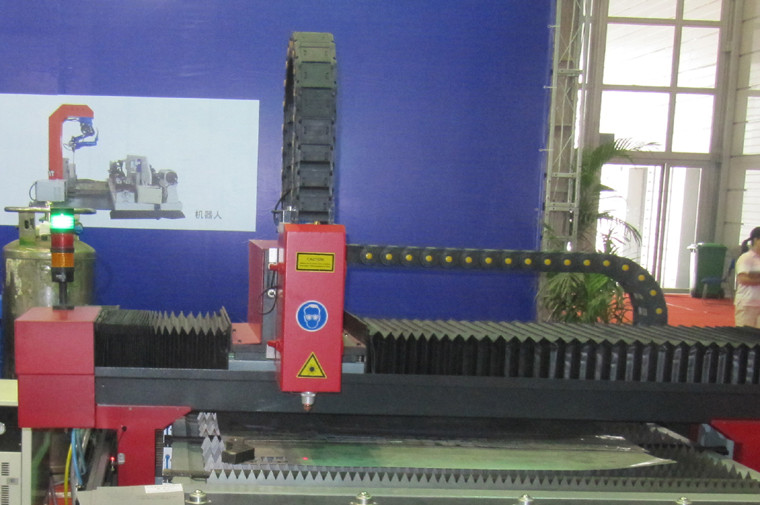

Tagliatrice del laser della fibra di CNC della lamiera sottile/attrezzatura ad alta velocità Tagliatrice del laser della fibra di CNC della lamiera sottile/attrezzatura ad alta velocità Tagliatrice del laser della fibra di CNC della lamiera sottile/attrezzatura ad alta velocità Tagliatrice del laser della fibra di CNC della lamiera sottile/attrezzatura ad alta velocità

Grande immagine :  Tagliatrice del laser della fibra di CNC della lamiera sottile/attrezzatura ad alta velocità

Dettagli:
Luogo di origine: Wuxi, Cina
Marca: CMC
Certificazione: ISO9001
Numero di modello: FL-3015
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: According detail requirement
Imballaggi particolari: Adatto a trasporto del contenitore
Tempi di consegna: Accordo del requisito
Termini di pagamento: Acconto 30% T/T, 70% T/T prima della spedizione
Capacità di alimentazione: Accordo del requisito

Tagliatrice del laser della fibra di CNC della lamiera sottile/attrezzatura ad alta velocità

descrizione
Evidenziare:

tagliatrice del laser della fibra di CNC

1. Specificazione principale della struttura



la tagliatrice del laser della fibra 500W-FL-3015 si compone del souce di potere del laser della fibra, dell'ente a macchina, del gruppo di regolazione, del sistema di purificazione dell'aria e sistema di controllo di CNC.



Caratteristica tecnica

Parametri ottici Unità 500W
Modo corrente CW, QCW
Lunghezza d'onda concentrare di radiazione nanometro 1070-1080
Potenza di uscita standard W 500
Qualità del fascio mm*mrad 4
Regolazione della velocità chilociclo 5
Diametro della fibra della trasmissione μm ≥50
Stabilità potenza di uscita (a lungo termine) % ±2
Potere VCA 400-460
Consumo di energia chilowatt 2



Struttura di sistema

Pubblicazione periodica no. Nome

Quantità

(pezzo)

Osservazioni
1 Laser della fibra 1 Originale importato
2



Sistema ottico

Lente di espansione di luminosità

Spettroscopio

Lente di messa a fuoco

1 Adotta la tecnologia tedesca e lo speciale progettati. La lente ottica direttamente colpisce la qualità di facular, l'influenza la qualità della cucitura e della flangia di taglio, la luminosità di taglio e lo spessore.
3 Servomotore di Panasonic 1

Servomotore di Panasonic e driver di Panasonic.

Vite e rotaie importate da Taiwan

4 Sistema di controllo 1 PC
5 Sistema di indicazione del laser 1 Semiconduttore (luce rossa)



L'attrezzatura principale conduce alle buone caratteristiche: Generatore del laser e lente ottica. Usiamo le componenti elettriche di Schneider.

Tavolo operatorio di CNC Adotta la saldatura della struttura d'acciaio, il guasto di sforzo che elaborano, la struttura di scaffale resistente, la vite di rotolamento importata TBI, la ferrovia HIWIN della fodera ed il servomotore di Panasonic. Ha attrezzatura di aiuto di scarico, strettamente di pressatura e di soppressione.





Parametri tecnici principali



Specificazione parametro
Lunghezza del laser 1064nm
Potere massimo del laser 1000W
Posizionamento Indicazione della luce rossa
Efficace reparto di lavorazione 1500mm*3000mm
Ripetizione di asse di X/Y che posiziona precisione ±0.03mm
Spessore massimo di taglio del acciaio al carbonio ≤8mm
Velocità massima di taglio del acciaio al carbonio

acciaio inossidabile di spessore di 0.8mm, 12-14m/min,

acciaio inossidabile di spessore di 1.0mm, 10-12m/min

Documenti di sostegno DXF ecc. (software automatico di sostegno cad, software di CorelDraw)
Potere totale consumato ≤ 20KW
Alimentazione elettrica

un CA di 3 cavi di fasi 4

380V, 50Hz/60Hz/60A





Parametri di taglio



Spessore (millimetri) Materiale Velocità massima di taglio (m/min) Gas di aiuto
1 M.S. 8 Ossigeno
2 4,5
3 3
4 2
5 1,5
6 0,8
1 S.S 6 Azoto
2 3
3 1,5
1 Lega di alluminio 3
2 1,5



Parametri tecnici

Modello FL-3015
Lunghezza d'onda del laser 1070nm
Potere massimo del laser 500W (CW)
Area di lavoro 3000mmX1500mm
Colpo dell'ascissa 3000m
Colpo dell'asse y 1500m
X, precisione di posizionamento dell'asse y ±0.05mm
X, Y, precisione di posizionamento di ripetizione di asse di Z ±0.03mm
X, velocità massima di NO--dovere di singolo asse di Y 20min
Velocità massima di interazione di asse di X/Y 40min
Accelerazione assiale massima di X/Y 1.0G
Sistema di CNC LASERCUT
Peso di caricamento massimo 500KG
Fase 3
Tensione nominale 380V
Frequenza 50Hz
Livello di protezione di alimentazione di rete IP54
Intero peso 2250KG



Oggetti Parametro
Lunghezza del laser 1064nm
Potere massimo del laser 1000W
Posizionamento Indicazione della luce rossa
Efficace reparto di lavorazione 1500mm*3000mm
Ripetizione di asse di X/Y che posiziona precisione ±0.03mm
Spessore massimo di taglio del acciaio al carbonio ≤8mm
Velocità massima di taglio del acciaio al carbonio

acciaio inossidabile di spessore di 0.8mm, 12-14m/min,

acciaio inossidabile di spessore di 1.0mm, 10-12m/min

Documenti di sostegno DXF ecc. (software automatico di sostegno cad, software di CorelDraw)
Potere totale consumato ≤ 20KW
Alimentazione elettrica

un CA di 3 cavi di fasi 4

380V, 50Hz/60Hz/60A





  1. Introduzione di base



La tagliatrice del laser della fibra FL-3015 è raggiunta dal laser potente messo a fuoco su oggetto per causare la fusione e l'evaporazione istantanee, con il laser originale della fibra importato dal gruppo del laser di IPG in Germania. Il taglio automatico è controllato dal sistema digitalizzato del meccanico. Questa macchina ha condensato le tecnologie dei meccanici digitali e e precisi del laser.

2.1. Tavolo operatorio progettato e indipendente del tipo spaccato. Può essere mosso secondo la circostanza. Operazione comoda e facile.

2.2. Tavola di funzionamento importata del servomotore, area di viaggio 1500mm*3000mm.

2.3. La testa del laser può essere regolata con l'asse di Z, l'area di viaggio 0-100mm





3. Caratteristiche principali



3.1. Può essere ampiamente usata tagliare i piatti come: acciaio inossidabile, acciaio al carbonio, alluminio, ecc.

3.2. Forte abilità di taglio: il tipo 500W può taglio inossidabile fino ad un massimo di 8mm.

3.3. Taglio basso costato: Può tagliare con aria ed il suo costo è USD 0,5 - 1. Il costo esatto comprende l'elettricità 3-6 gradi all'ora, la protezione USD 0,08 - 0,16 della lente all'ora e non tutti i altri costi. Se usate l'O2 o il N2, il costo dovrebbe essere aumentato da USD 2,4 - 4,8. (Poichè la forma e lo spessore sono differenti, il consumo del gas sarà differente.)

3.4. Velocità di taglio veloce, alta efficienza, operazione sicura e prestazione stabile.

3.5. Buona qualità, sguardo regolare e fine di piccola distorsione fuori.

3.6. Sistema d'ingranaggio importato e del servomotore per garantire taglio preciso. Alta precisione di taglio.

3.7. Il software dedicato permette al grafico o al testo immediatamente da progettare o elaborare. Operazione flessibile e facile.





4. Materiale applicato



Applicabile al taglio sul piatto o sul tubo in acciaio inossidabile, nel acciaio al carbonio, nell'acciaio legato, in acciaio per molle, in alluminio, in rame, in titanio, ecc. Ha effetto d'elaborazione eccellente sui generi di acciaio legato fragile duro.





5. Campi di applicazione



Ampiamente usato nell'elaborazione della lamiera sottile, negli articoli del metallo, in elettrodomestico da cucina, nel dispositivo alto-risoluto, in gruppo di regolazione elettrico, nei ricambi auto, in vetri, in manifesti, nei mestieri, nell'illuminazione ed in parti precise.



Tagliatrice del laser della fibra di CNC della lamiera sottile/attrezzatura ad alta velocità 0









6. Componenti dell'attrezzatura

Oggetto Nome Specificazione Qty
1 FL-3015 3000mm*1500mm 1 insieme
2 Laser della fibra 500W 1
3 Sistema di CNC LASERCUT 1
4 Testa d'attacco del laser Lasermech di U.S.A. 1
5 Dispositivo di raffreddamento di acqua   1 insieme



7. Documenti tecnici forniti

Oggetto Documenti tecnici Unità Quantità
1 Istruzioni di operazione Insieme 1
2 Software facendo uso delle istruzioni Insieme 1
3 Software speciale di taglio del laser Insieme 1
4 Certificazione di prodotto Insieme 1
5 Lista di imballaggio a macchina Pezzo 1
