Dettagli:
|
| circostanza: | Nuovo | Luogo d'origine:: | WUXI, CINA |
|---|---|---|---|
| Spessore: | 2.5~3.0mm | Larghezza: | 450-476mm |
| Industrie applicabili: | Lavori di costruzione | Colore: | Definito dall'utente |
| Evidenziare: | rotolo della guardavia di 4mm che forma macchina,parapetto di 476mm che forma macchina |
||

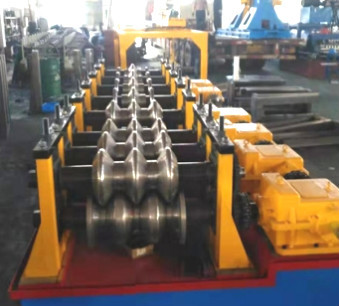

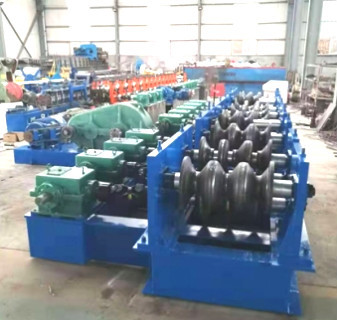

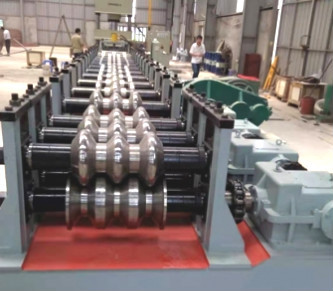

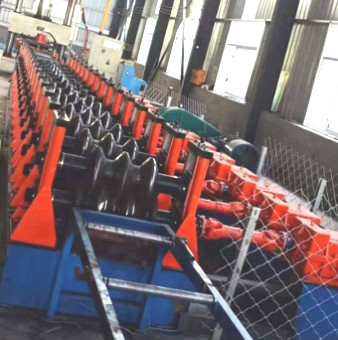

rotolo della guardavia che forma macchina per lo strato di spessore di 4mm
siamo un produttore professionista impegnato nella progettazione e producendo tutti i tipi di alte precisioni, la tecnologia di altezza, progettata professionale lamina a freddo la formazione delle macchine. Facendo uso software di progettazione della COPRA dell'incorporazione e di tecnologia avanzata, possiamo fabbricare alle norme internazionali per i nostri clienti.
a. Spessore: 2,5--4mm (±0.2mm), larghezza: 750mm±5mm,
la forza di b.Yield è 235Mpa, curvatura del lato di meno di 10mm (base su 5mm),
Interno-diametro di c.Coil: φ508~φ600mm; Interno-diametro della bobina: ≤φ1800mm,
peso di d.Coil: ≤10T
Parametri della macchina di I.Basic
II, panoramica della struttura dell'attrezzatura
La struttura di attrezzatura è elaborata dal piatto d'acciaio A3, dopo il trattamento invecchiante, una struttura di 3 rulli, 1 superiore e 2 più bassi, il rullo più basso adotta una struttura fissa, il rullo superiore adotta l'adeguamento del movimento del cursore e 3 insiemi dell'azionamento del contenitore di turbina sono determinati dal motore per regolare il superiore e più basso il contenitore di turbina è collegato da una biella per assicurare la sincronizzazione di 3 insiemi delle scatole ed i 3 piatti di parete indipendenti sono collegati da un'asse per assicurare il parallelismo della macchina di tutto. Il diametro dell'asse di rullo è 110mm. Ci sono due insiemi delle muffe sui left and right, su uno per l'arco interno e su uno per l'arco esterno e su un insieme del motore principale 15KW. È guidato da un riduttore ZQ500, che guida le assi più basse destre e sinistre tramite gli ingranaggi. Il modulo dell'ingranaggio è 10m, uno per ciascuno destro e sinistro. Il prodotto è elaborato tramite la console dell'operazione.
III, lista di controllo di configurazione di attrezzatura
| No |
Nome di parte |
Quantità |
| 1 |
Formazione della muffa |
Un insieme delle muffe da ogni lato |
| 2 |
motore di azionamento 15KW |
1Set |
| 3 |
Formazione dell'asse della muffa |
3Sets |
| 4 |
Ascensore di Turbo |
3Sets |
| 5 |
Motore di azionamento di sollevamento |
1Set |
| 6 |
Riduttore ZQ500 |
1Set |
| 7 |
Console elettrica |
1Set |
| 8 |
Bullone d'ancoraggio dell'attrezzatura |
1Set |
